电影摄影机滑块（重型）

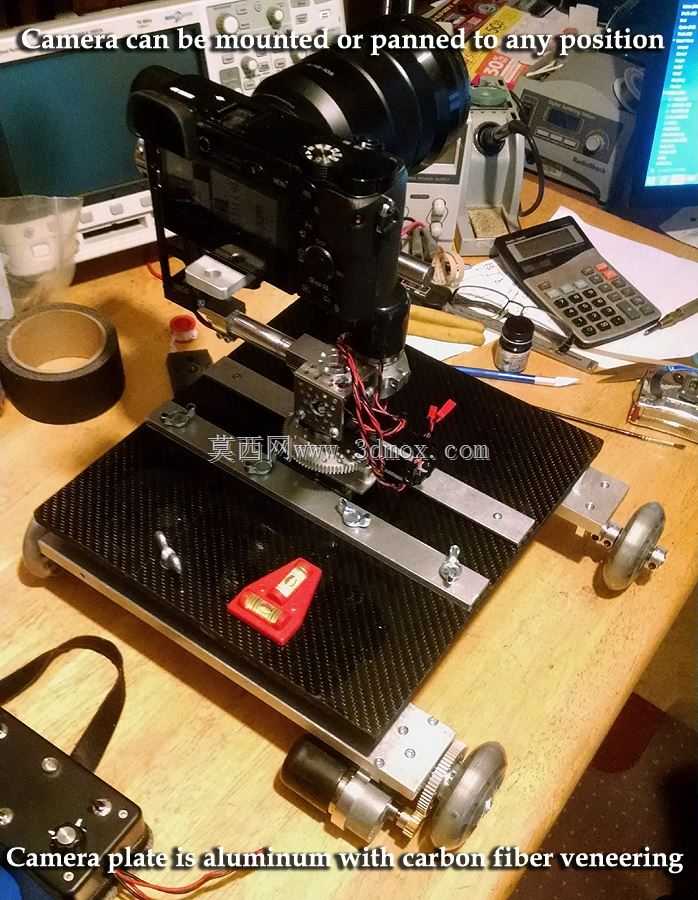

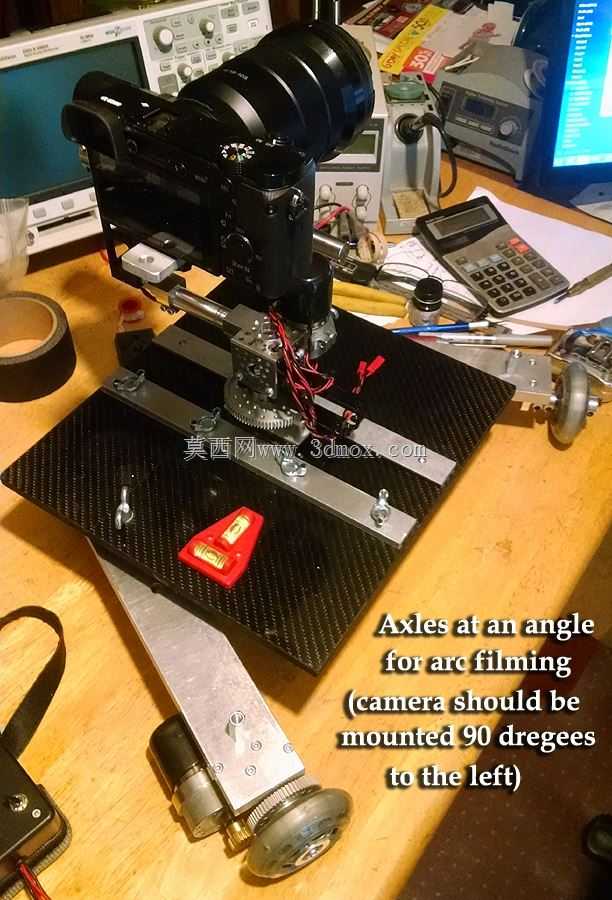

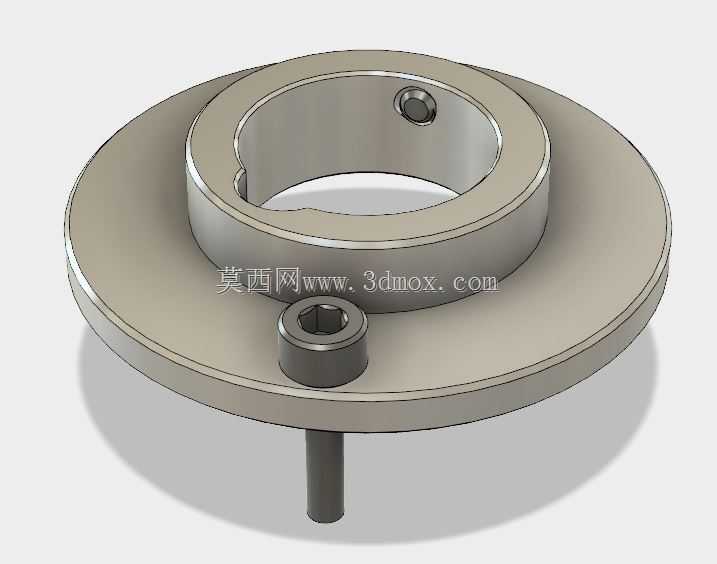

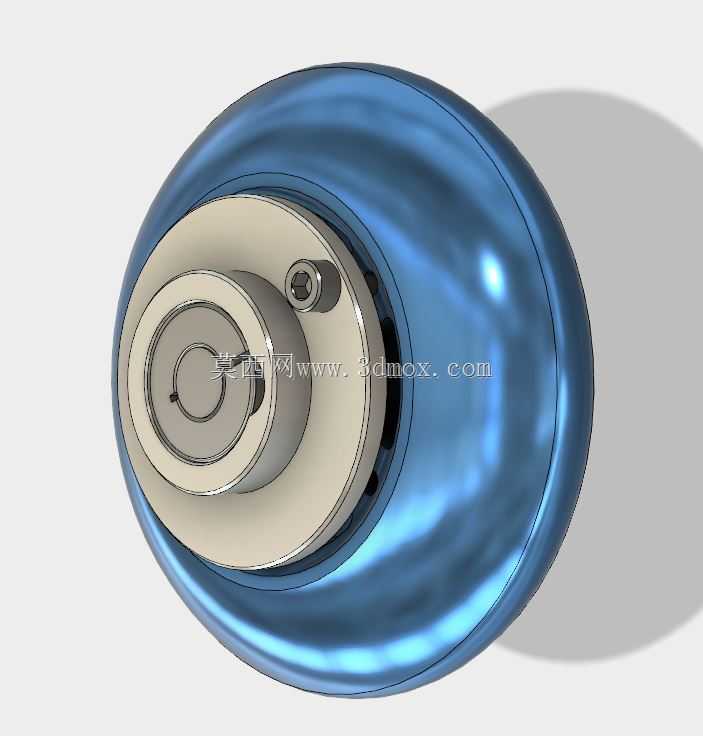

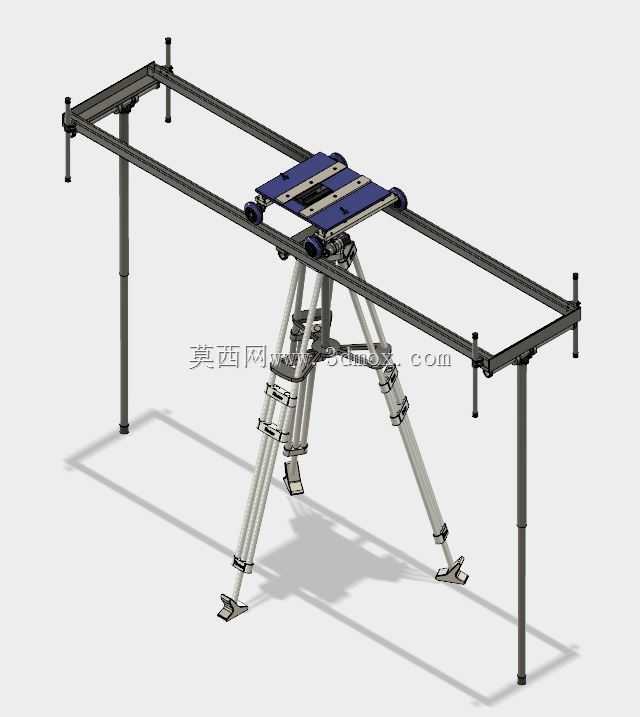

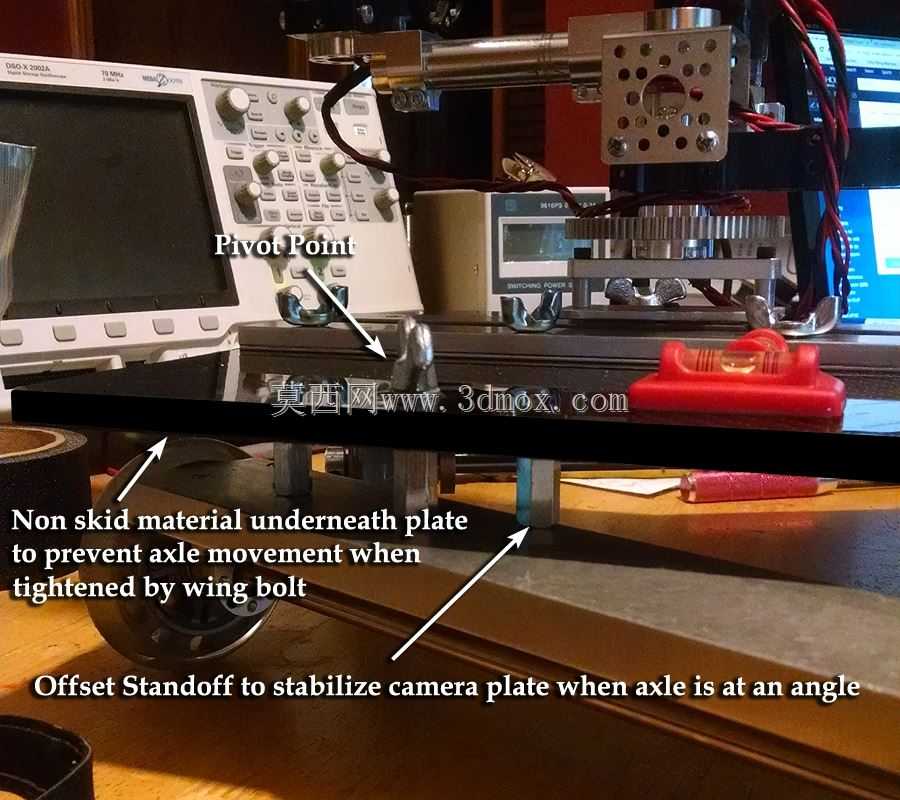

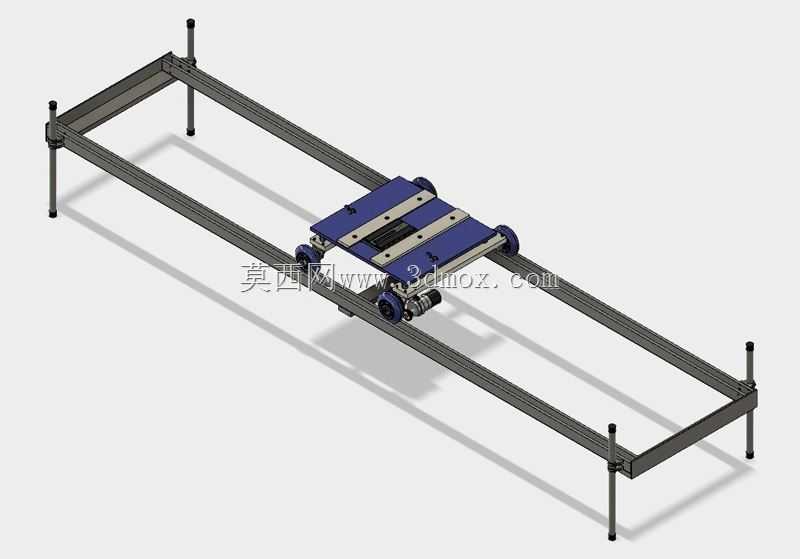

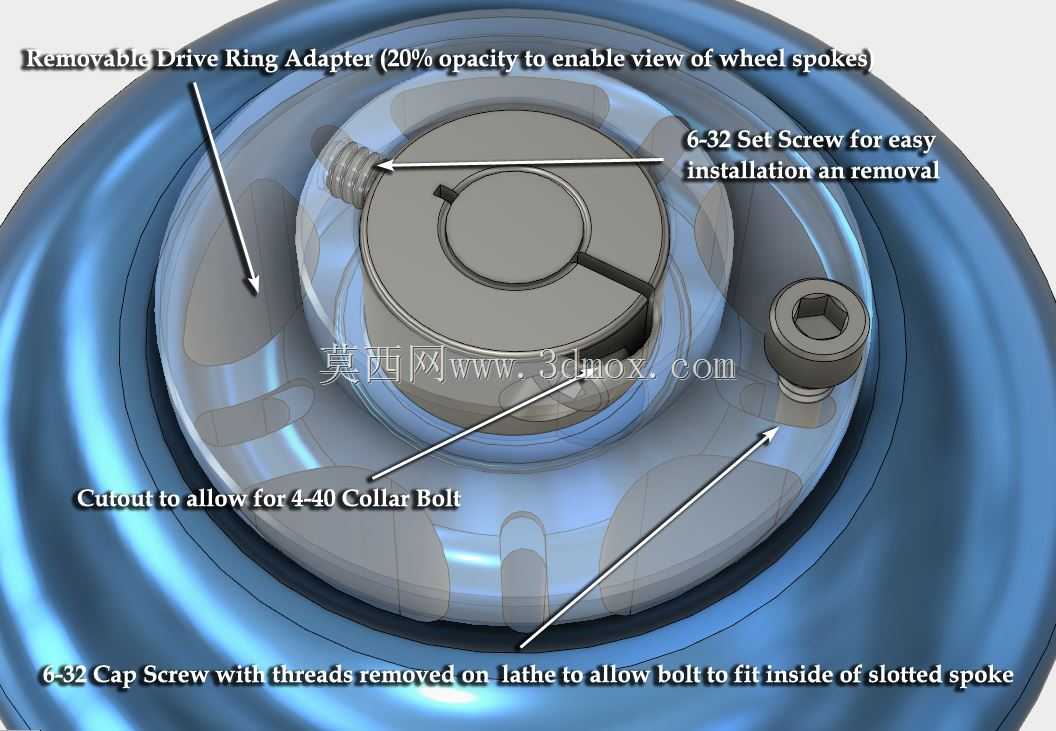

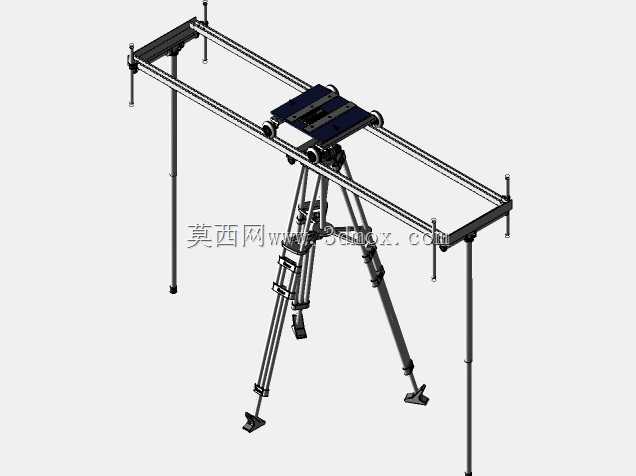

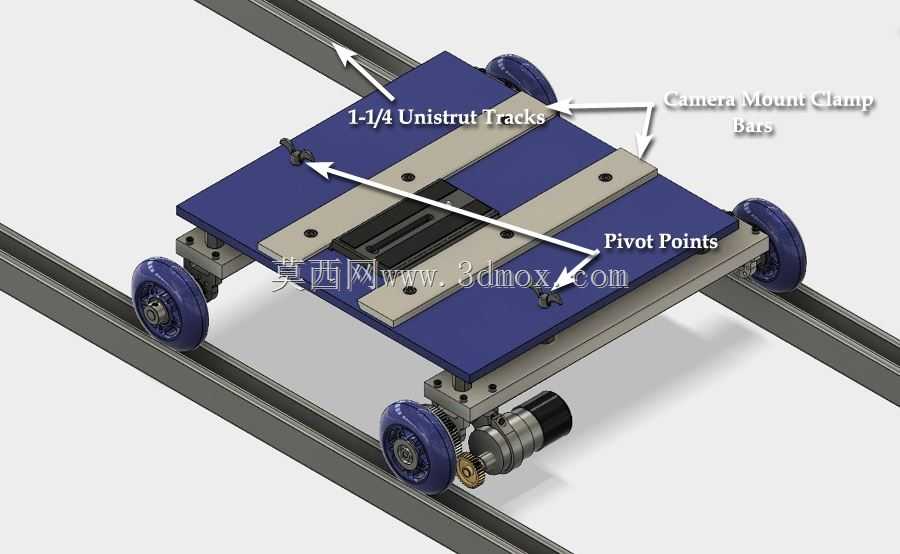

这种设计是专门为大型电影相机，如红色史诗和黑魔法（当然较小的相机也会工作）。这些腿是用来调平轨道，以便进行低水平地面拍摄。车厢也可以从直线轨道上拆下，安装在拱形硬塑料轨道上，以便在采访和类似操作中拍摄人员。它是电动的，齿轮比为200:1，带有电子速度控制。我有一个机动云台和云台系统，在云台和云台上有一个从慢到快的移动轴，所有这些都是非常平滑的（我已经建立了云台和云台系统，它工作得很好），我会在需要时安装机动云台和云台到这个设置。我还做了一个电动转台，与三脚架相机配合使用，用于拍摄从小雕像到相当大的椅子和咖啡桌的产品这个模型不是一个精确的工作模型。我只需要确保所有的部分将工作没有约束力，并确保负载可以根据需要分配。我昨天从伺服城订购了现成的零件。其余零件将加工出6061铝（在我的机器车间）。我将使用翼形螺栓进行快速调整，而不是模型中所示的用于调整支腿的带帽螺钉，我希望这种设计能帮助其他正在进行专业拍摄的人。零件和机械加工的成本总计约为525.00美元。很抱歉滑块上方的浮动螺钉，它不应该出现在模型中，我将其隐藏在CAD中，但我想我应该删除它：-）更新：这现在是一个已完成的项目。我非常满意的结果与一个例外，而在一个陡峭的倾斜约45度，而在轨道上，一个驱动轮不能产生足够的牵引力，所以我不得不设计一个“附加”部分，以配合驱动桥上的惰轮，可能更好地称为手动差速锁(参考CAD表格中添加的照片）。当我坐在凌乱的工作台上时，我还添加了一些已完成项目的照片：-）我还没有用大型电影摄影机尝试过它，但我相信它会工作得很好，就像我添加了重量来模拟史诗般的红色（我还没有拥有一个……）：-）看看测试片段。下周我将在另一个州拍摄，所以希望我能有机会把它放到真正的测试，看看它是否做了我需要做的一切。同时，我需要习惯使用它！练习，练习，练习……还有更多的练习！谢谢你找我
