带电池仓的晶体管测试仪适配支架

　　电子维修与元器件检测场景中，手持或裸板放置的晶体管测试仪常因摆放不稳、供电走线杂乱、操作误触等问题影响检测效率，这款适配支架正是针对这类桌面级电子检测作业的实际痛点开发的承载结构。日常作业里，维修台面上常同时摆放电烙铁、镊子、焊锡丝、元件盒等工具，测试仪若没有固定承载位，很容易被线材拖拽滑落，或是被其他工具磕碰损坏接口，这款支架通过围合式的型腔结构将测试仪主体完全限位，底部预留的橡胶脚垫安装位可以粘贴防滑胶垫，既避免支架在光滑工作台面滑动，也能减少操作按键时产生的共振异响，让检测操作更稳定。

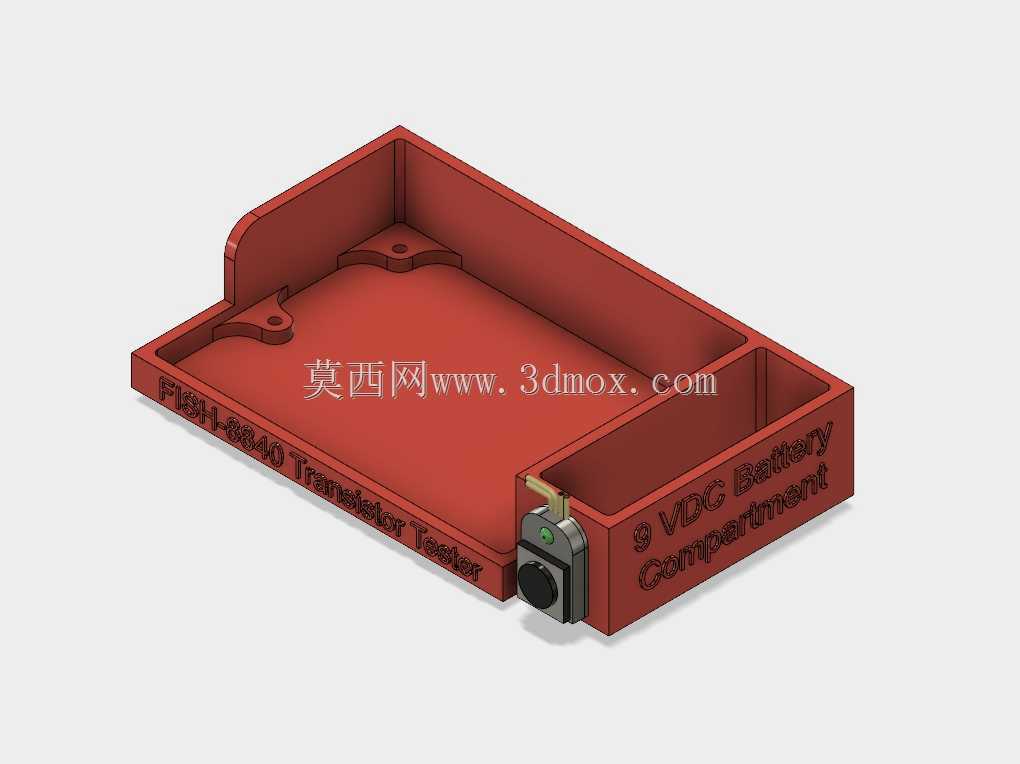

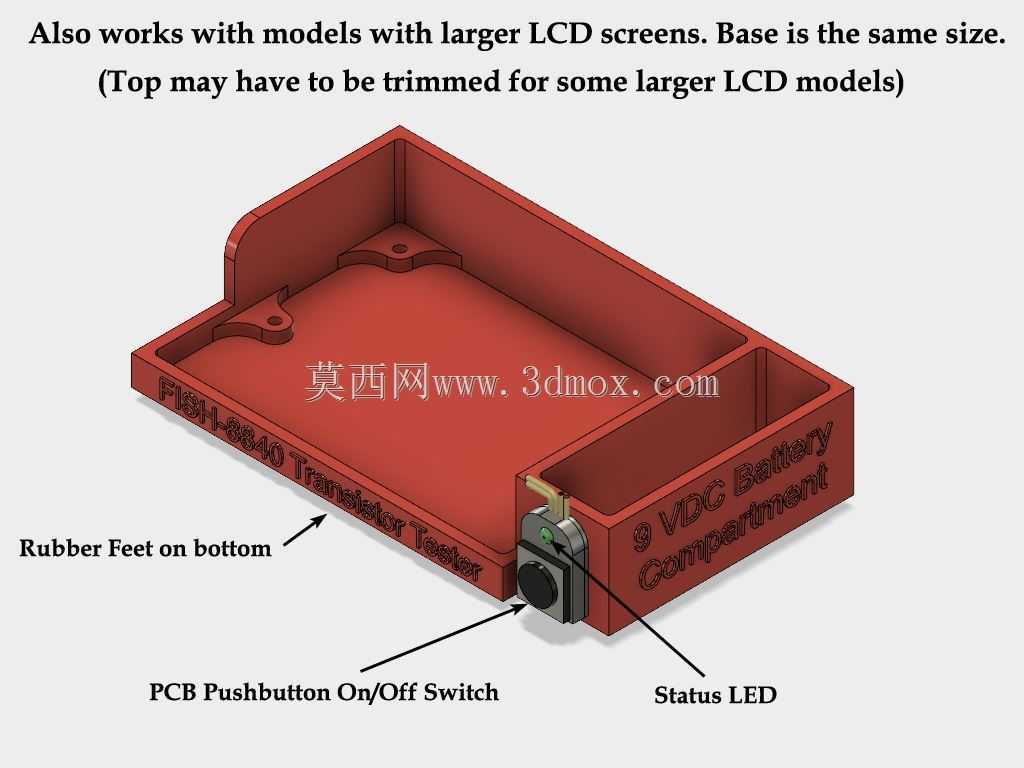

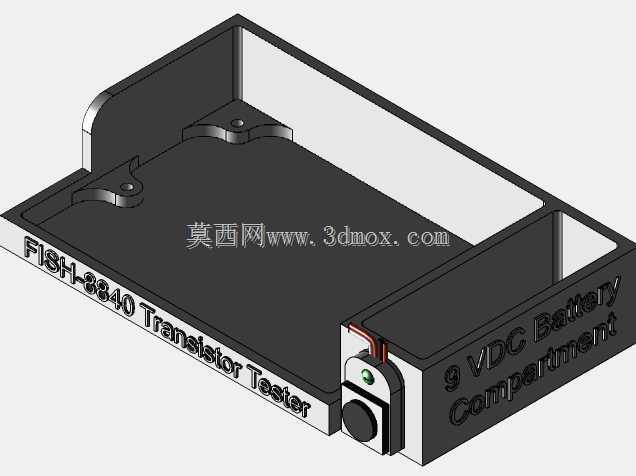

　　结构设计上，支架采用一体化的盒式型腔，主体型腔尺寸完全匹配常规款晶体管测试仪的底座边界，针对部分搭载更大尺寸LCD显示屏的同功能测试仪，型腔顶部未做全封闭限位，仅保留侧边与底部的支撑结构，若遇到显示屏突出的机型，只需对顶部边缘做少量修配即可适配，无需重新制作整个支架，兼顾了通用性与适配灵活性。型腔一侧集成了9V电池仓结构，直接将供电电池整合在支架本体上，无需额外外接电池盒或拖挂电源线，避免桌面线材缠绕干扰操作；电池仓旁预留了PCB式按键开关的安装位，对应位置直接开孔露出开关按键，这个开关直接串联在电池供电回路中，替代了原测试仪板载的待机开关——原板载开关仅能让设备进入待机状态，长期插放电池仍会产生微弱的静态功耗，加装独立的电源开关后，不用频繁插拔电池就能完全切断供电，减少电池不必要的电量损耗。开关旁同步预留了状态LED的透光孔位，设备通电状态下光线可直接从孔位透出，操作人员无需俯身查看屏幕就能快速确认设备供电状态，减少无效操作。

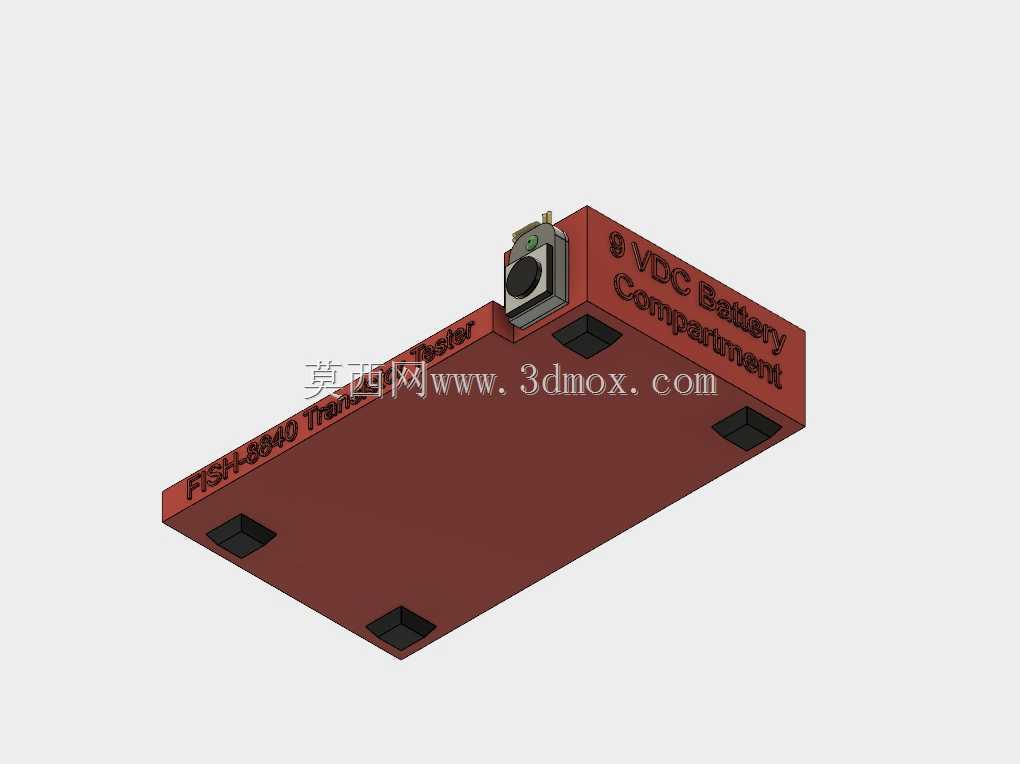

　　安装边界方面，支架底部完全贴合工作台面，四个角位的脚垫安装位做了浅凹槽定位，粘贴橡胶脚垫后不会出现偏移脱落，脚垫突出支架底面1mm左右，既保证防滑效果，也让支架底部与台面之间留出微小空隙，避免台面残留的焊锡渣、助焊剂污渍直接接触支架底面造成磨损。型腔内壁的支撑筋位做了0.2mm的适配余量，测试仪放入时不会出现卡滞，也不会因间隙过大产生晃动；电池仓的尺寸完全匹配标准9V叠层电池的外形，侧边做了卡扣式限位，电池放入后不会因挪动支架出现松脱，同时预留了电池取放的缺口，更换电池时无需将测试仪从支架中取出就能完成操作。开关与LED的安装位完全对齐测试仪对应元件的位置，安装时只需将测试仪放入型腔，开关按键与指示灯就能自然对准预留孔位，不需要额外做位置调整，也不会出现按键被支架内壁顶住无法触发、指示灯被遮挡无法观察的问题。

　　实际使用中，这款支架主要面向电子元器件检测、电路板维修、电子教学实验等桌面作业场景，除了承载晶体管测试仪完成三极管、MOS管的参数检测外，也可适配同底座尺寸的电感、电容、电阻等通用元件测试仪，只需确认底座安装尺寸匹配即可使用。支架仅做侧边与底部的围合支撑，未设计上盖结构，完全适配工作台面的开放式操作需求，操作人员插拔元件、操作按键时不会有结构遮挡，检测过程中可以直接观察屏幕显示的参数，也能快速更换待测元件，相比全封闭的外壳结构更适合高频次的检测作业。整个结构没有复杂的装配零件，一体化成型后只需粘贴脚垫、装入开关与指示灯接线即可投入使用，加工门槛低，结构可靠性强，长期使用不会出现连接松动的问题，能有效规整桌面检测设备的摆放，减少操作过程中的不必要干扰，提升元器件检测的作业效率。
