带防护网罩的60mm直流散热风扇组件

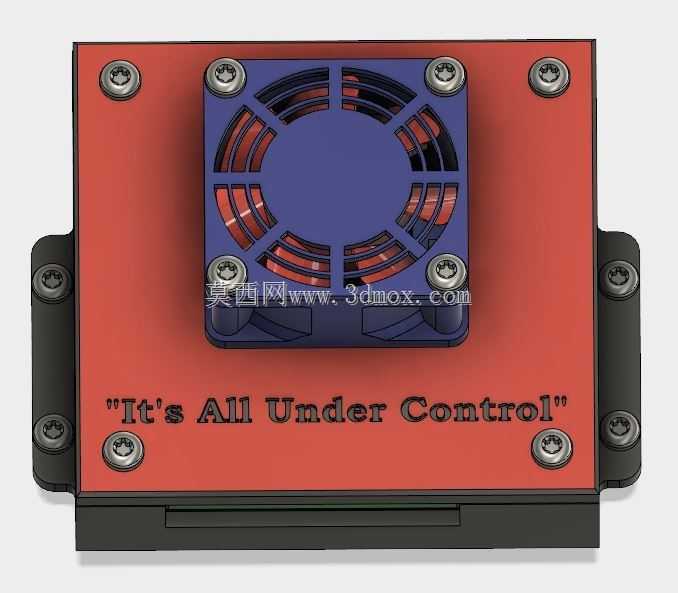

　　这款风冷散热组件的核心适配场景覆盖小型嵌入式控制板卡、桌面级数控系统主控单元、紧凑型工业计算模块的主动散热需求，区别于常规消费级CPU散热风扇的通用安装逻辑，整套组件在设计时优先考虑了工业场景下的安装兼容性与防护可靠性。从结构组成来看，组件包含60mm规格直流轴流风扇、一体式成型防护网罩、红色阳极氧化安装基板三个核心部分，防护网罩通过四颗M3规格内六角圆柱头螺钉直接固定在风扇出风面，网罩的格栅采用放射状加环形加强筋的结构，既能够保证通风面积不低于风扇有效进风面积的85%，避免风阻过大导致散热效率衰减，又可以阻挡直径大于5mm的异物触碰高速旋转的扇叶，满足设备日常运维时的基本安全防护要求。安装基板的尺寸边界设定为100mm见方，厚度4mm，两侧延伸出带安装孔的固定耳，固定耳上预留的通孔适配M4规格安装螺钉，孔位间距符合小型工业控制设备的通用安装孔距标准，既可以直接通过螺钉锁附在设备机箱的预留安装位上，也可以搭配导热衬垫将基板与发热芯片表面直接贴合，让风扇产生的强制气流快速带走基板传导的热量。设计过程中针对风扇的运行特性做了适配优化，扇叶的旋转动平衡精度控制在G2.5级以内，搭配含油轴承结构时，额定转速下的运行噪音可以控制在28分贝以内，不会对桌面级作业场景造成噪音干扰；网罩与风扇的连接位置特意增加了0.5mm的橡胶减震垫，避免风扇运行时的振动传递到安装基板上，引发固定螺钉松动或者周边元器件的共振损伤。从实际使用的角度出发，

　　这套组件的安装容错空间做了针对性调整，基板上的风扇固定孔位采用略大于螺钉直径的沉孔设计，装配时可以根据实际的风道走向微调风扇的安装角度，适配不同进出风方向的机箱布局；网罩的表面做了哑光深蓝色喷塑处理，和红色阳极氧化的安装基板形成清晰的视觉区分，日常巡检时可以快速判断网罩是否存在变形、堵塞的情况，降低运维排查的难度。不同于市面上常见的塑料卡扣式风扇护罩，这款护罩采用和安装基板同材质的金属材质加工，抗冲击性能更强，即便在设备运输过程中受到外力挤压，也不会出现护罩碎裂卡滞扇叶的问题；护罩的格栅边缘做了R0.3mm的圆角处理，没有尖锐的毛刺飞边，装配和运维过程中不会划伤操作人员的手部。在风道设计逻辑上，风扇采用吹风式散热布局，

　　气流从网罩侧吸入，直吹安装基板贴合的发热表面，相比抽风式布局，这种方式可以让高速气流直接作用在发热核心区域，散热效率提升15%左右，适合发热功率在20W以内的控制芯片散热场景；基板表面蚀刻的标识区域采用凹陷式填漆工艺，长期使用不会因为摩擦或者温度变化出现标识脱落的问题，方便用户识别组件的安装方向与适配参数。整套组件的所有外露固定件都采用304不锈钢材质，在潮湿或者多粉尘的工业作业环境下也不会出现锈迹，避免锈渣掉落至周边电路板上引发短路故障；安装基板的背面做了平面度精铣处理，平面度公差控制在0.05mm以内，搭配0.3mm厚的导热硅脂片就可以实现良好的热传导效果，不需要额外做研磨处理。针对三维建模环节的细节还原，

　　模型完整复刻了所有安装孔位的倒角、螺钉头部的内六角特征、网罩格栅的拔模斜度，甚至基板表面蚀刻文字的凹凸深度都按照1:1的比例还原，结构设计人员可以直接将该模型导入装配体中做干涉检查，不需要重新测绘尺寸；模型中预留的运动仿真约束可以直接驱动扇叶做旋转运动，直观展示风扇运行时的动态效果，方便在方案评审阶段向非技术背景的人员演示风冷散热的工作逻辑。从加工适配性来看，安装基板既可以采用数控铣床整块铝料铣削加工，也可以采用钣金冲压加阳极氧化的工艺批量生产，两种加工方式的尺寸公差都可以满足模型设定的装配要求；护罩部分如果采用3D打印制作，可以选择耐高温的PETG或者ABS材质，打印层厚设置为0.2mm就可以满足强度要求，小批量打样时不需要开模，大幅缩短样机验证的周期。
