重载型夹持固定梁夹三维结构设计

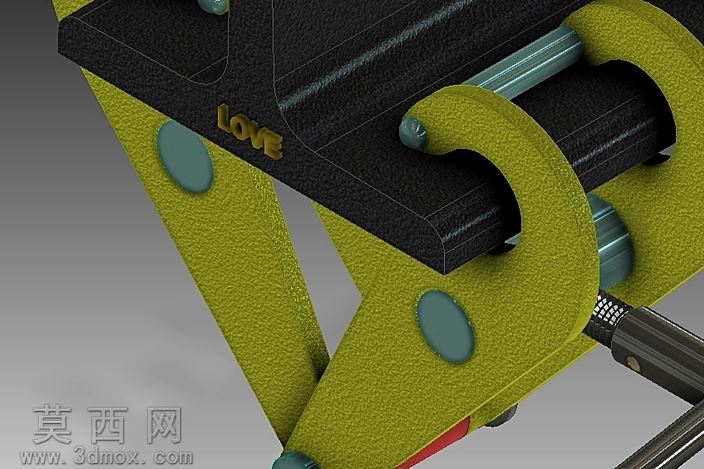

本梁夹模型采用Autodesk Inventor完成全参数化三维建模，整体围绕重载夹持的使用场景展开结构设计，建模过程中对各零件的配合公差做了预设，确保装配体无干涉、运动逻辑符合实际使用需求。模型整体采用对称式夹臂结构，主体夹臂部分做了加厚处理，在夹持受力的转角位置设置了圆弧过渡结构，避免应力集中导致的结构失效，夹臂与被夹持件接触的位置设置了防滑贴合面，增大接触摩擦力，保障夹持状态的稳定性。销轴连接部位采用间隙配合设计，预留了实际生产中的装配余量，销轴端部做了限位结构设计，防止使用过程中销轴脱出引发安全隐患。渲染阶段采用Keyshot完成材质与场景搭建，主体夹臂部分赋予橄榄绿磨砂金属材质，模拟工业常用的喷塑五金件表面质感，表面的颗粒纹理参数经过反复调试，还原真实喷塑层的细微凹凸触感；夹持接触面赋予黑色磨砂橡胶材质，既体现防滑垫的材质属性，也通过色彩对比突出结构的功能分区；销轴部分赋予亮面金属材质，模拟镀锌销轴的金属光泽，表面添加了细微的划痕与使用痕迹，提升模型的真实感；夹臂表面的标识采用浮雕建模方式制作，而非后期贴图，确保任意角度查看都具备立体光影效果。设计思路上，该梁夹针对I型梁的挂载需求开发，可实现照明仪器、桁架、管道等多种设备的无打孔快速固定，夹臂的开合行程覆盖常规I型梁的翼缘厚度范围，锁紧结构采用螺纹推进方式，操作便捷且锁紧力充足，可满足不同工况下的挂载承重需求。各零件的建模均遵循机械设计规范，螺纹部位采用真实螺纹牙型建模而非装饰贴图，连接孔位的尺寸符合通用五金配件的标准规格，可直接导出工程图用于生产加工参考，整体结构兼顾了承重性能与安装便捷性，适配工业现场的多种快速挂载场景。
