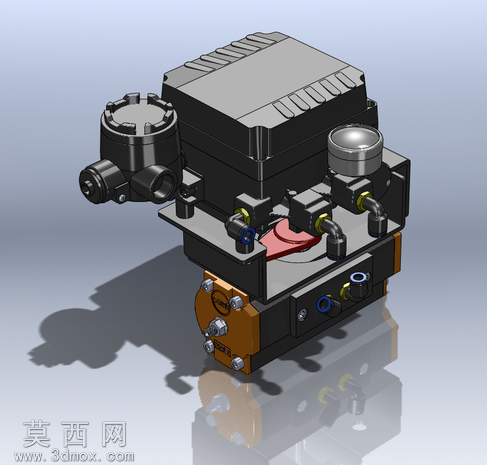

带旋转定位器的EB6型气动执行器结构设计

本作品为集成旋转定位器的气动执行器三维建模成果，建模过程严格遵循气动执行器的实际工业设计规范，先通过基准面定位搭建整体装配骨架，自下而上完成各子部件的参数化建模与总装配合。首先构建执行器下部的气动驱动缸体部分，对缸体的端盖紧固螺栓孔、气路接口、密封槽位进行精准尺寸还原，缸体外部的橙色端盖采用哑光金属漆材质渲染，还原铸铝件经表面氧化处理的质感，缸体上的品牌标识区域做凹凸贴图处理，还原实物的铭牌细节。中部的阀位连接模块，还原了驱动输出轴与阀体连接的法兰结构，对内部的拨叉传动件做简化可视化处理，外部的气路管路采用金属黄铜材质渲染，管路接头的卡套结构、密封垫圈细节均做精细化建模，还原气动管路的装配逻辑。上部集成的旋转定位器模块，对定位器的防爆接线盒做重点细节刻画，接线盒的防爆螺纹盖、电缆格兰头、接线端子腔的结构均按实物比例还原，接线盒外壳采用黑色哑光工程塑料材质渲染，还原防爆电气部件的表面质感；定位器顶部的阀位反馈压力表采用玻璃材质做透明渲染，表盘刻度、指针细节做贴图处理，清晰呈现阀位反馈的可视化结构。整体模型的装配配合完全符合实际气动执行器的装配逻辑，各部件间的干涉检查全部通过，可直接用于虚拟装配演示、阀组系统集成仿真、产品宣传渲染等场景。建模过程中对气动执行器的气路走向、定位器反馈链路做了结构可视化处理，能够直观展示压缩空气进入缸体推动活塞、经拨叉转化为旋转扭矩、同时通过定位器反馈阀位信号的完整工作逻辑，模型的各零件可单独导出用于工程图生成，也可直接导入工业仿真软件做气动驱动过程的运动仿真，还原阀门从全关到全开的旋转驱动全过程，定位器的反馈连杆结构也做了可动配合设置，能够模拟阀位变化时定位器的信号反馈动作。
