差速轮式巡检猎犬移动机器人结构

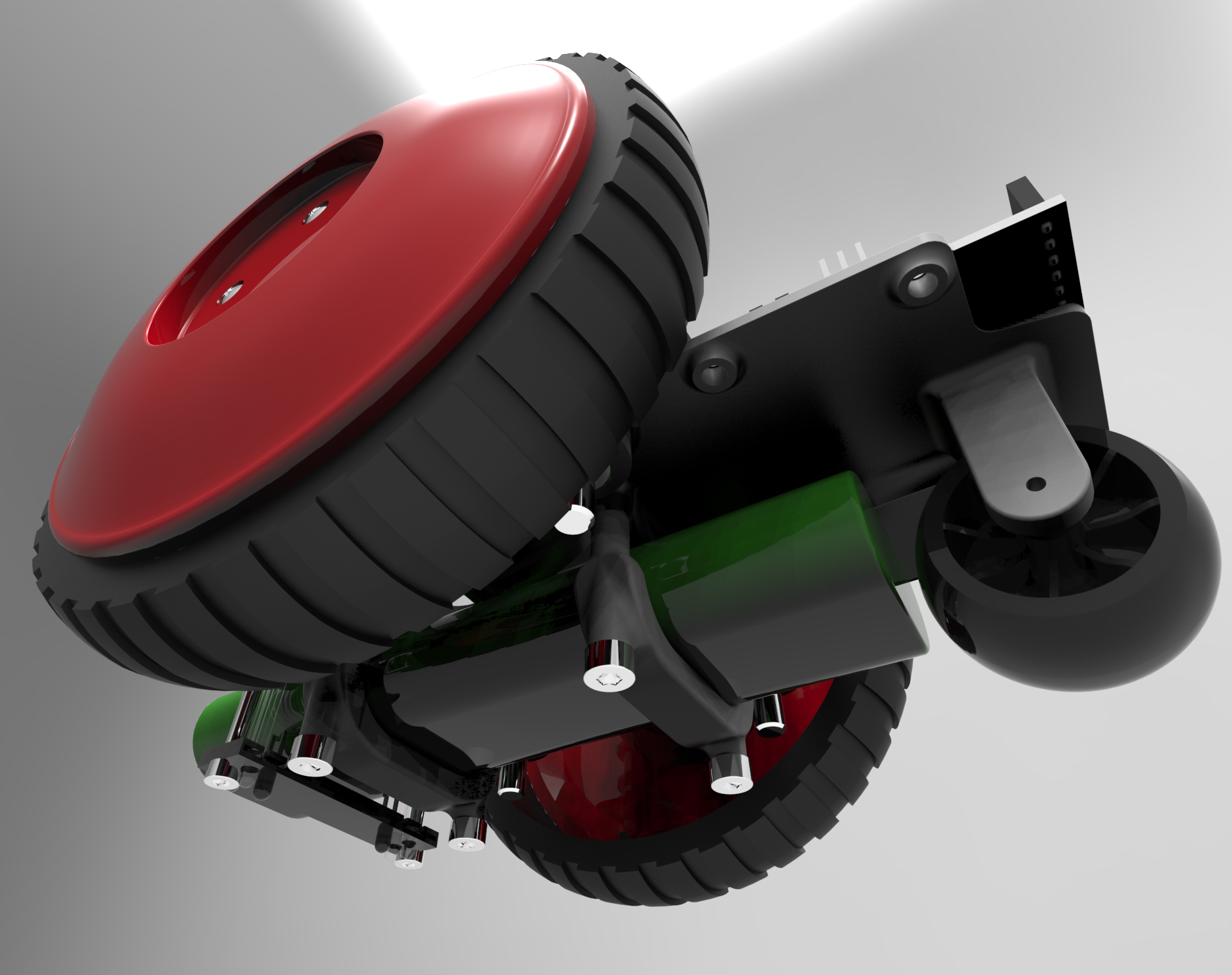

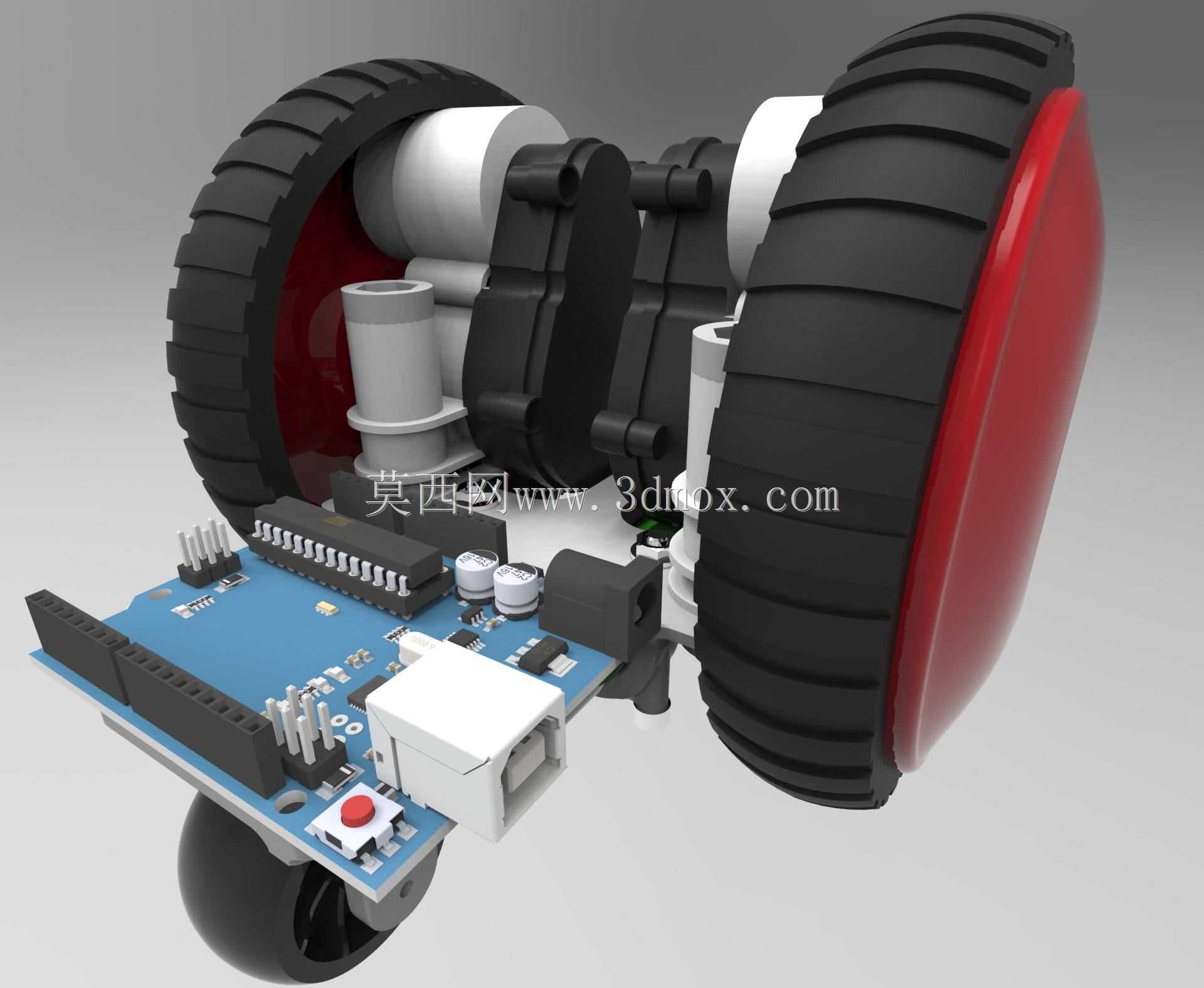

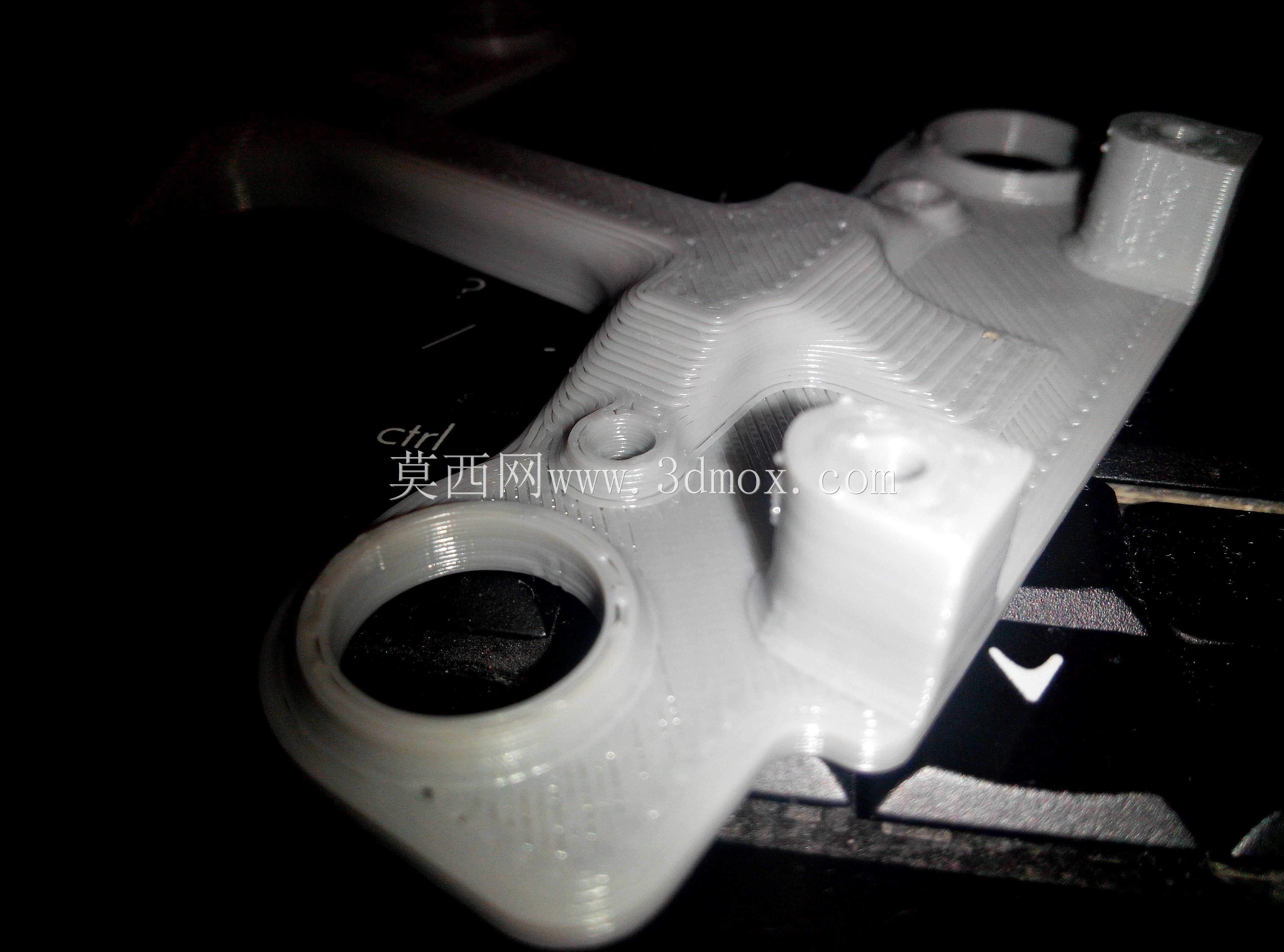

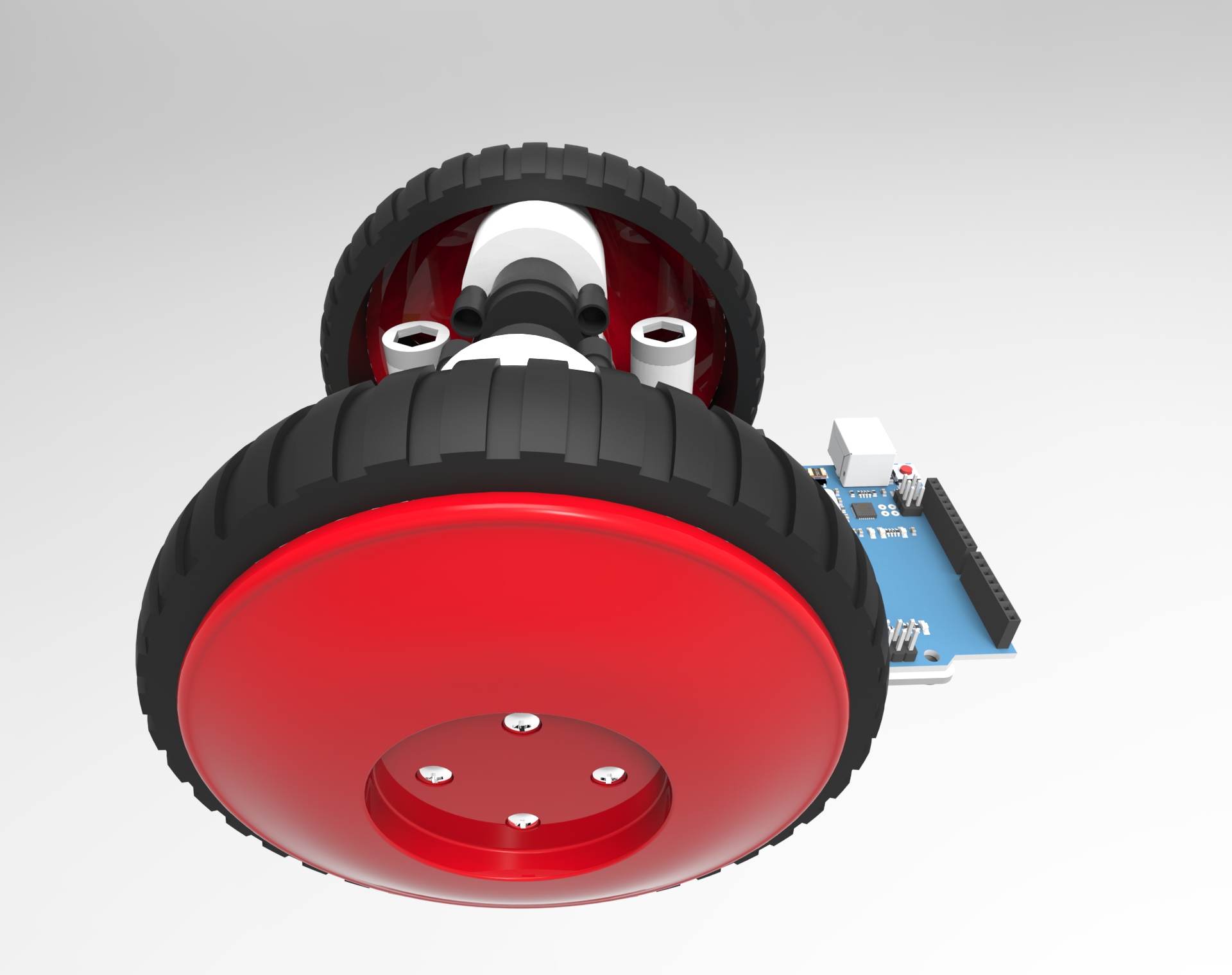

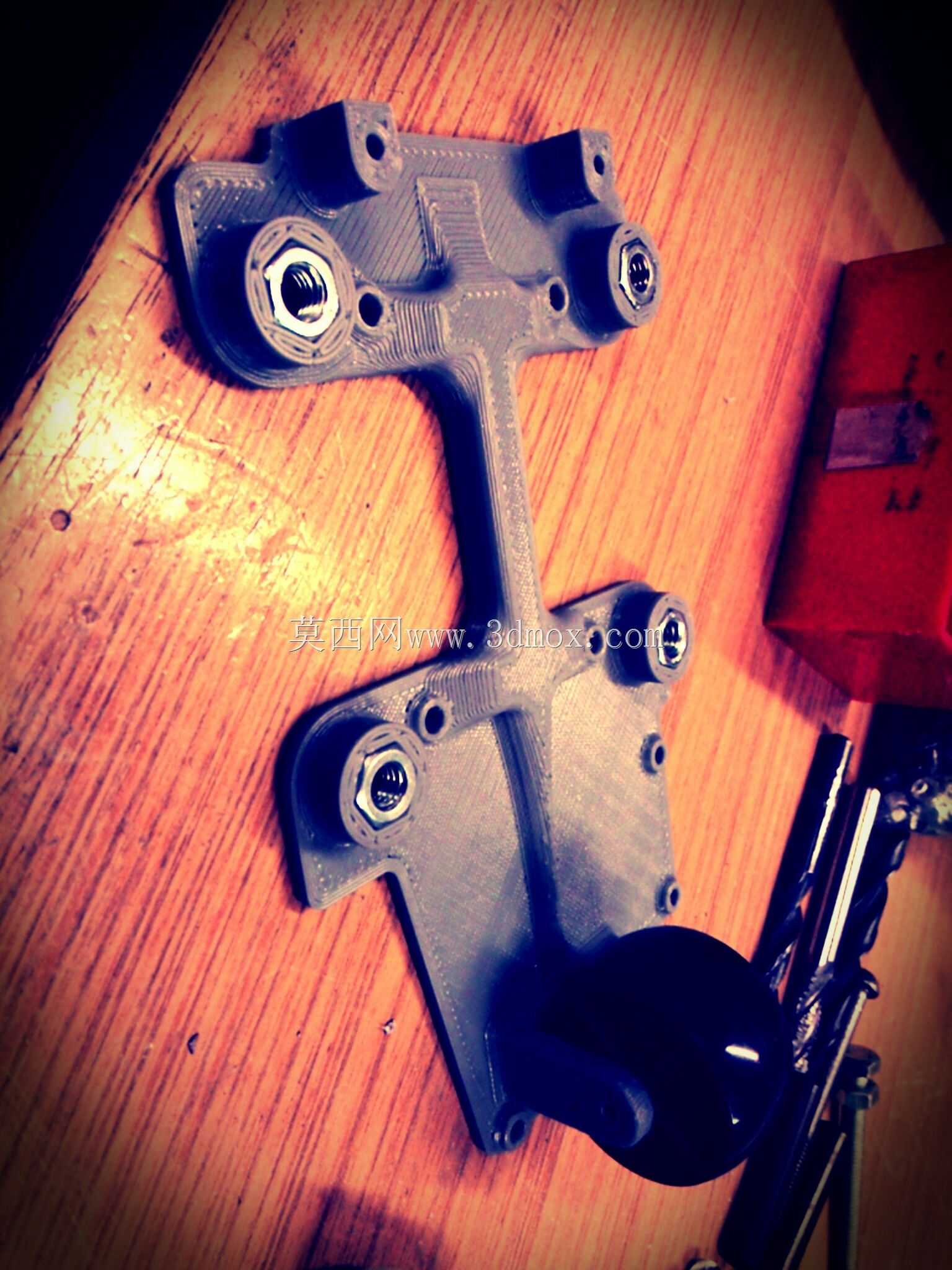

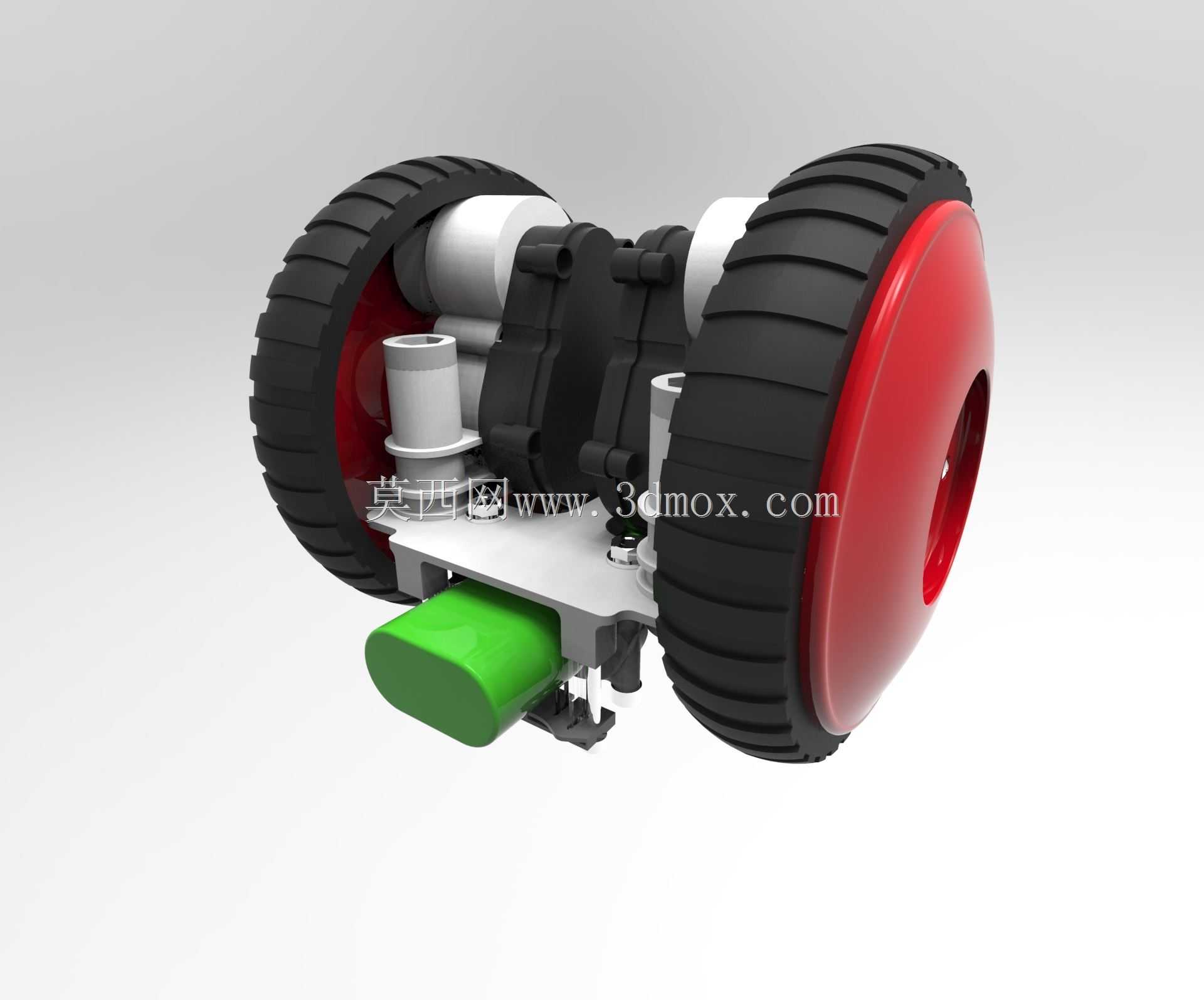

该轮式移动机器人采用双轮差速驱动搭配万向随动轮的经典底盘布局，主要面向室内平整路面的巡检、物料转运、教学实训等应用场景，可搭载视觉传感器、环境检测模块完成预设路径的巡航作业，也可作为二次开发的移动承载平台适配不同功能的上层拓展组件。从功能特性来看，双主动轮采用大直径防滑橡胶胎面设计，轮面设置连续的横向防滑沟槽，能够在瓷砖、环氧地坪、短绒地毯等常见室内地面提供足够的抓地力，避免起步、转向过程中出现打滑偏移；后置的万向从动轮采用球形滚轮结构，可实现全方向无死角转动，配合差速驱动逻辑可完成原地自旋、小半径转弯等灵活动作，适配狭窄走廊、设备间隙等狭小空间的通行需求。设计思路上整体采用模块化分层架构，下层为动力安装层，预留了驱动电机、减速齿轮组、电池仓的安装位，驱动轮通过悬臂式支架与主体框架连接，支架上设置有减震缓冲结构，可抵消路面微小颠簸带来的机身震动，保护上层搭载的精密电子元件；中层为控制层，预留了主控板、驱动板、传感器接口的安装空间，框架上设置有标准化的安装孔位，可兼容市面上主流的开源控制硬件；上层为拓展层，预留了通用安装平面与走线槽位，用户可根据实际使用需求加装机械臂、摄像头、储物货篮等不同功能组件。外形尺寸方面，整机横向宽度控制在两个驱动轮的外沿边界内，纵向长度不超过主动轮最前端到万向轮最后端的距离，机身主体高度低于驱动轮的顶部高度，整体重心下沉至驱动轮轴线以下，可有效避免急停、转向过程中出现侧翻风险；安装边界上所有外接组件的安装孔位均采用通用的标准孔距，驱动轮与支架的连接采用快拆结构，无需复杂工具即可完成轮组的更换维护，机身外壳采用分体式拼接设计，可通过3D打印直接制作各部分外壳零件，降低小批量试制与个人DIY的制作成本。整体结构没有冗余的突出部件，所有走线均隐藏在框架内部的走线槽内，既避免了移动过程中线缆被外物勾挂的风险，也让整机外观更加简洁规整，适配教学展示、商用服务等对外观有一定要求的使用场景。
