龙门式三轴数控加工执行机构设计方案

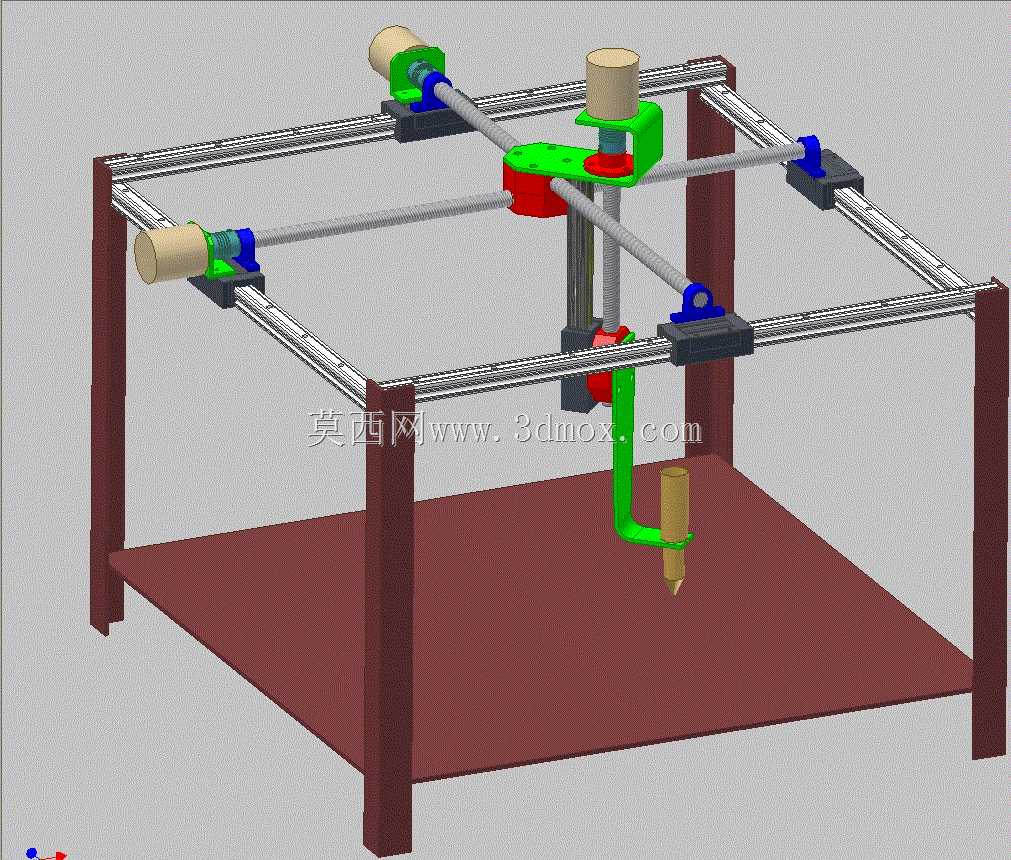

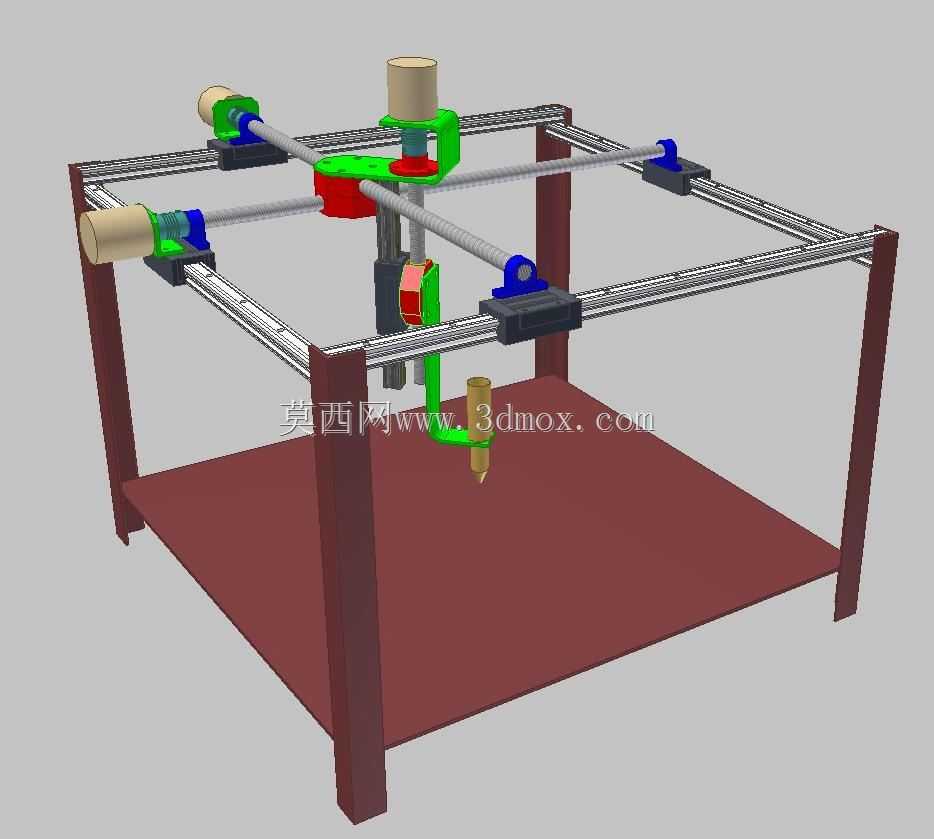

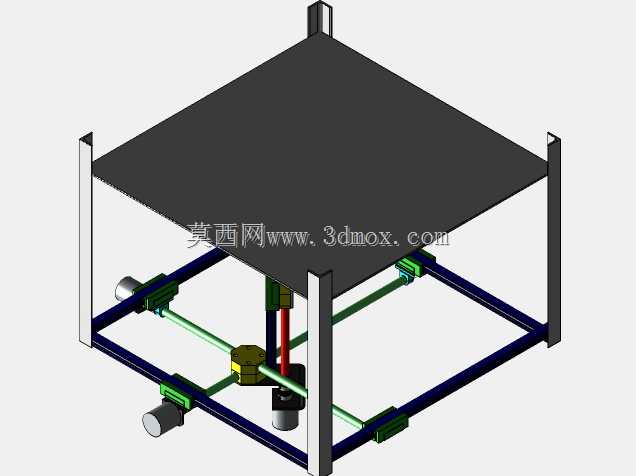

该三轴加工执行机构主要面向小型非金属工件的轻载加工场景，可适配桌面级加工工位需求，覆盖广告标识刻制、软质板材裁切、小型塑料零件修形、教学实训演示等多类应用场景，能够完成平面区域内的点位移动与连续轨迹走刀作业，满足小批量定制化加工的灵活使用需求。设备整体采用龙门式框架布局，底部设置整块平整安装基板，既作为待加工工件的承载基准面，也为两侧立式支撑腿提供稳定的安装定位基础，两侧支撑腿垂直固定于基板两侧边缘，上方架设双平行横向传动导轨，形成稳定的龙门跨越结构，可有效降低传动过程中的结构形变，保障走刀过程的位置精度。传动系统采用三轴正交布局，X轴方向依托龙门横梁上的双平行导轨实现横向移动，Y轴方向通过跨接在X轴滑座上的纵向导轨实现前后移动，Z轴方向搭载于Y轴滑座上实现垂直方向的升降进给，三个运动轴均采用步进电机作为动力源，动力输出端设置柔性耦合结构，可抵消电机轴与传动丝杠之间的同轴度安装误差，减少传动过程中的刚性冲击，降低运行震动与传动噪音，同时延长传动部件的使用寿命。传动导轨采用直径35毫米、长度8毫米规格的线性光轴，搭配适配的直线滑动轴承，在保障运动顺滑度的同时控制整体制造成本，降低方案的落地门槛。执行端搭载通用刀具装夹结构，可适配刻刀、钻头、小型铣头等多种作业端头，满足不同工艺的加工需求。设计过程中优先考量结构的简易性与易维护性，整体结构没有复杂的定制化异形零件，大部分构件均可采用标准型材与标准传动件拼装完成，装配难度低，后期维护更换配件的成本低廉，适合非工业级重载场景下的快速搭建与使用。安装边界方面，整体结构的占地尺寸适配常规桌面工位的摆放需求，底部基板可直接固定于常规工作台面，不需要额外制作专用安装地基，外接控制系统即可完成调试运行，对于小型加工工坊、创客空间、院校实训实验室等场景具备极强的适配性，能够在有限的工位空间内完成三轴联动的加工作业，兼顾结构稳定性、使用灵活性与搭建经济性。
