小型桌面级迷你数控铣床结构设计

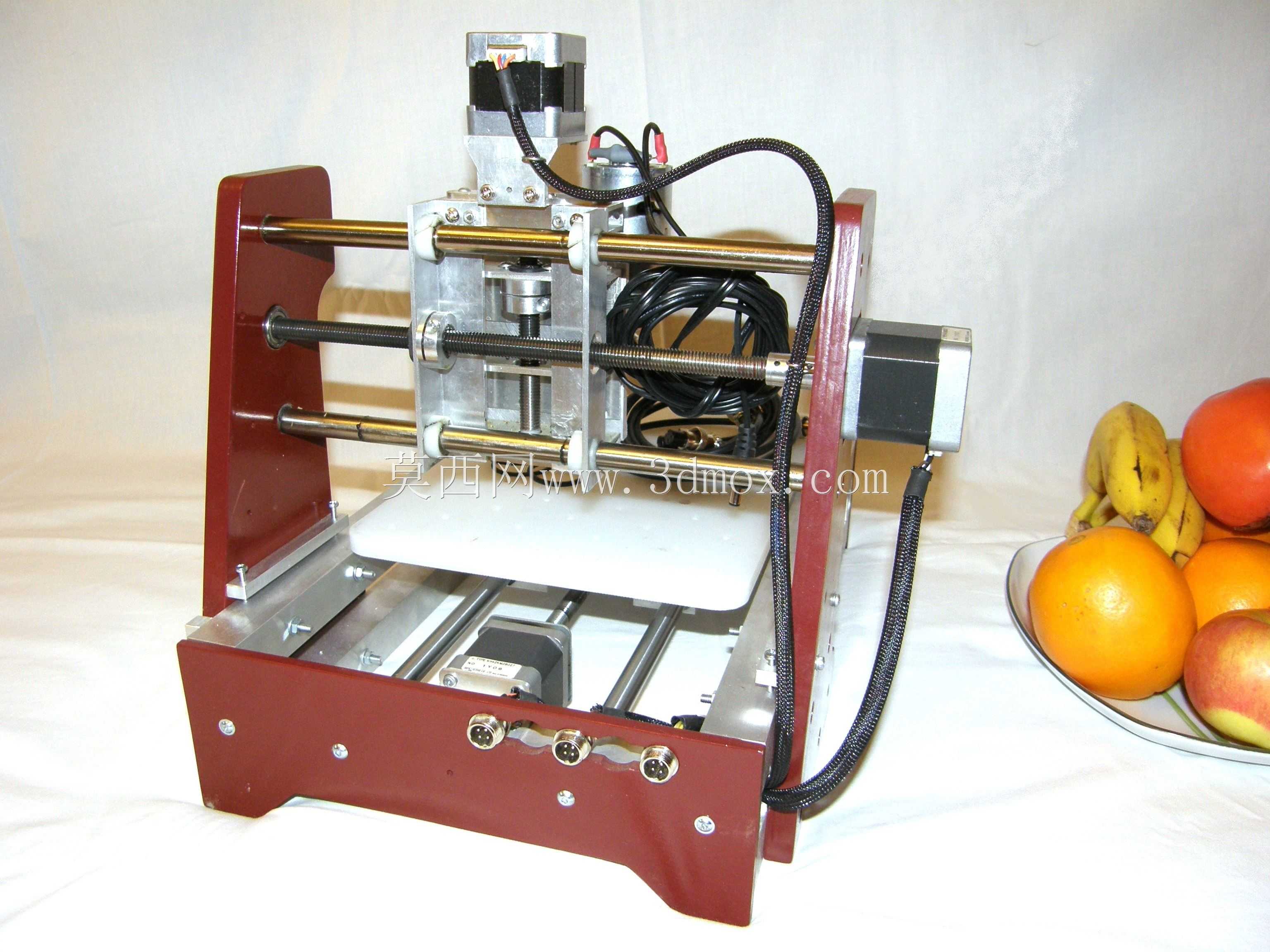

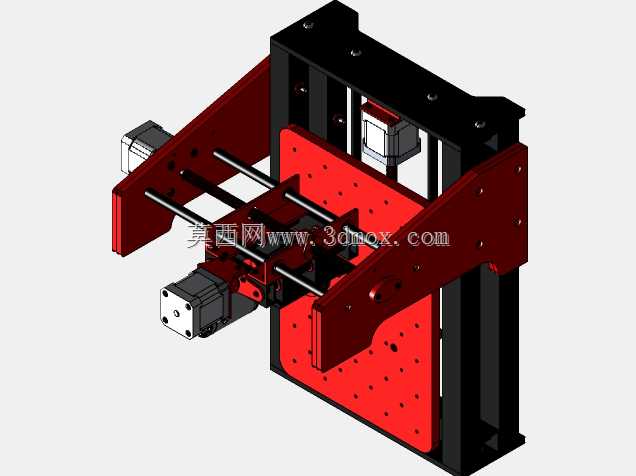

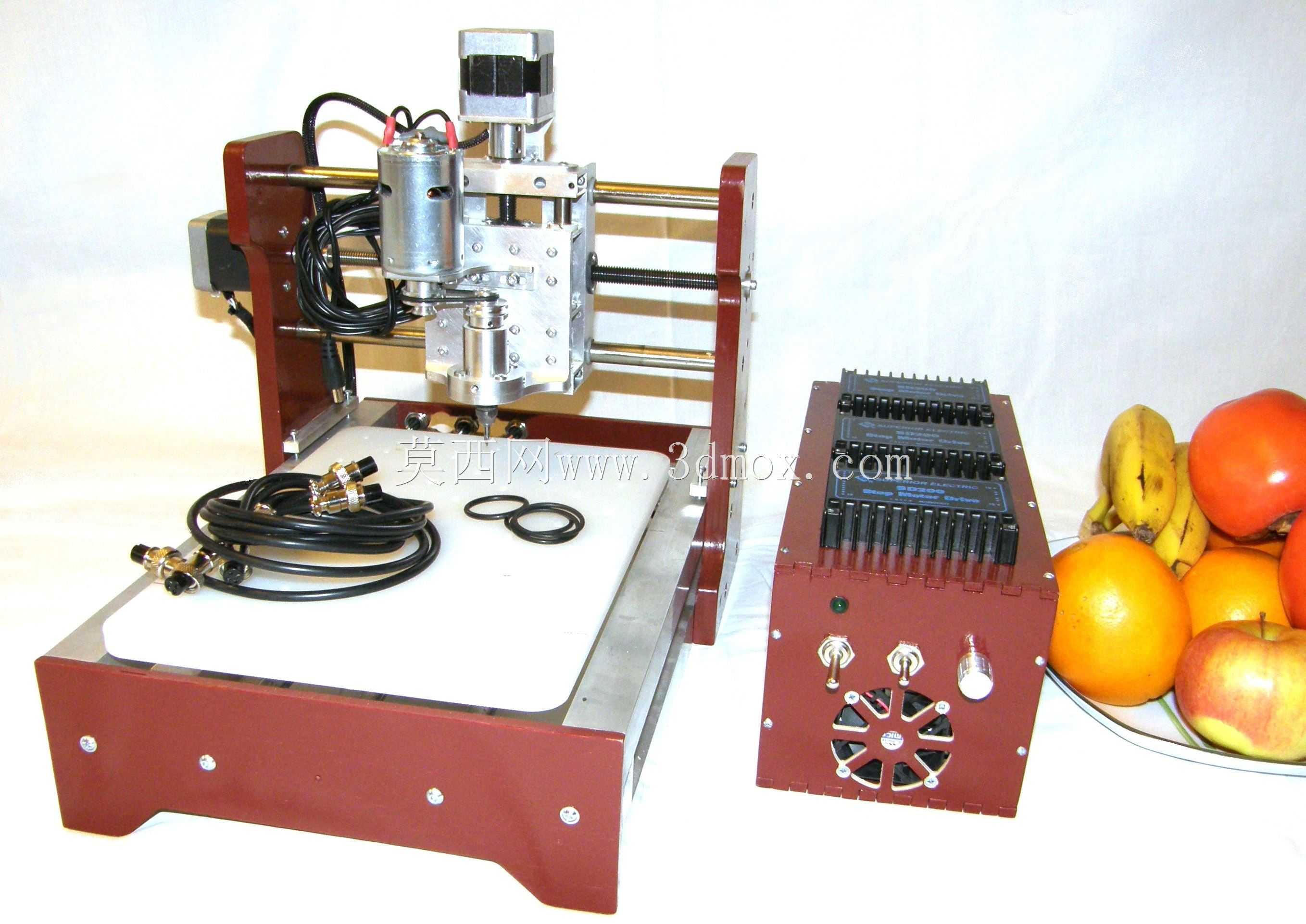

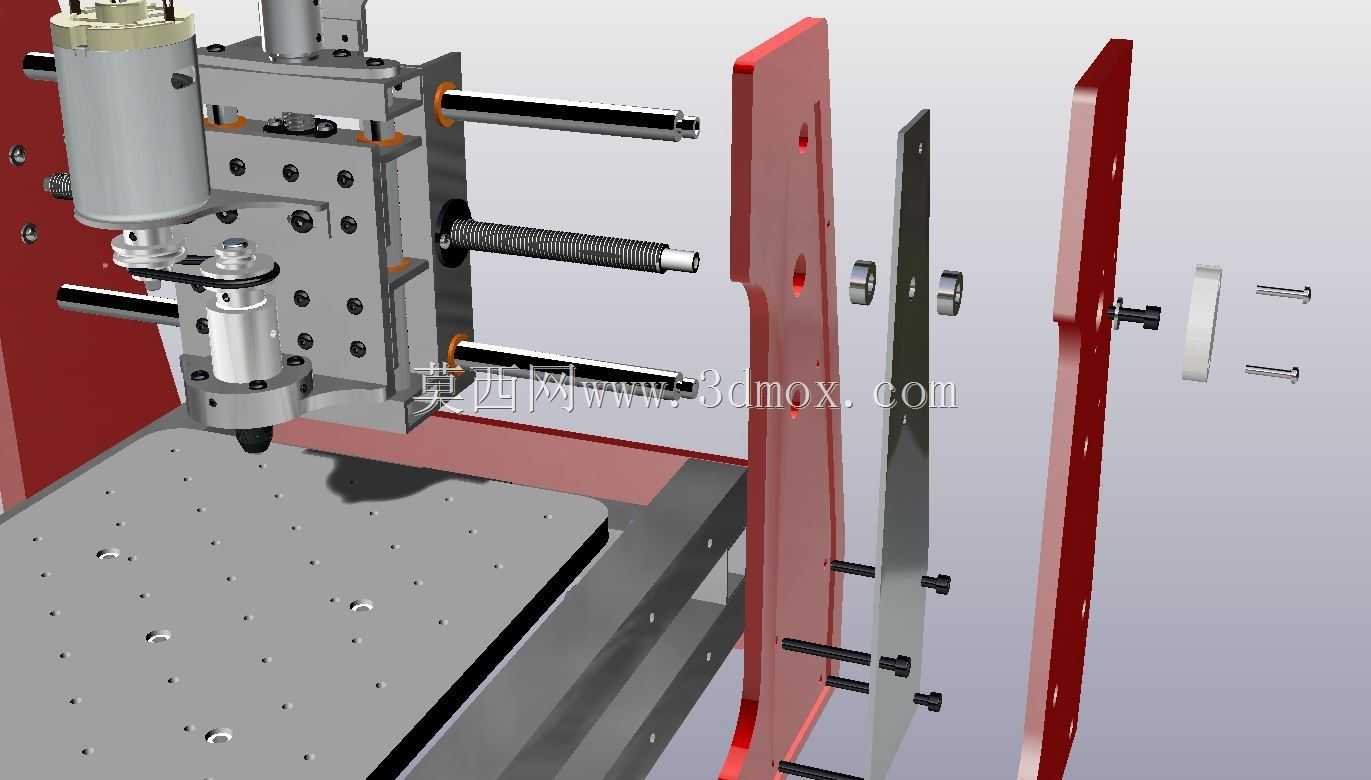

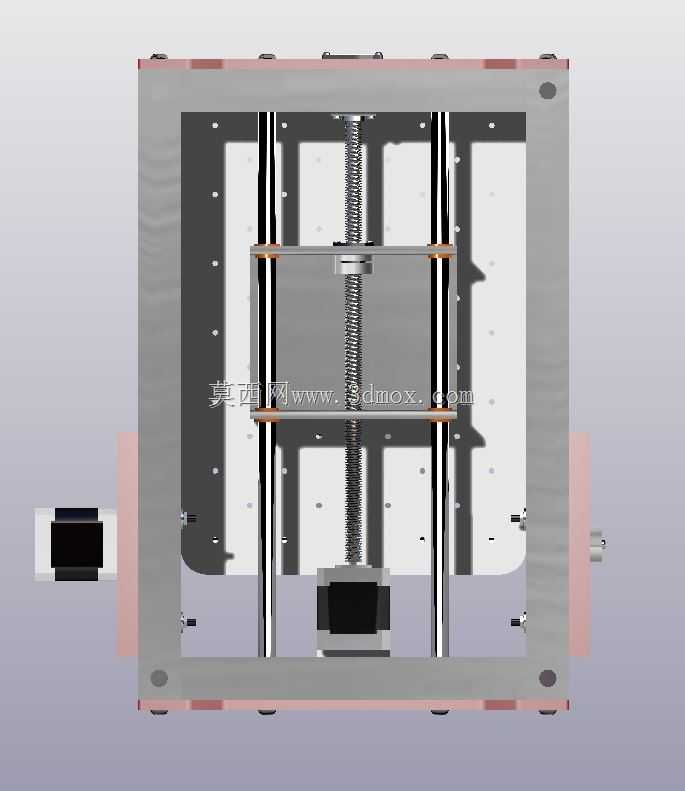

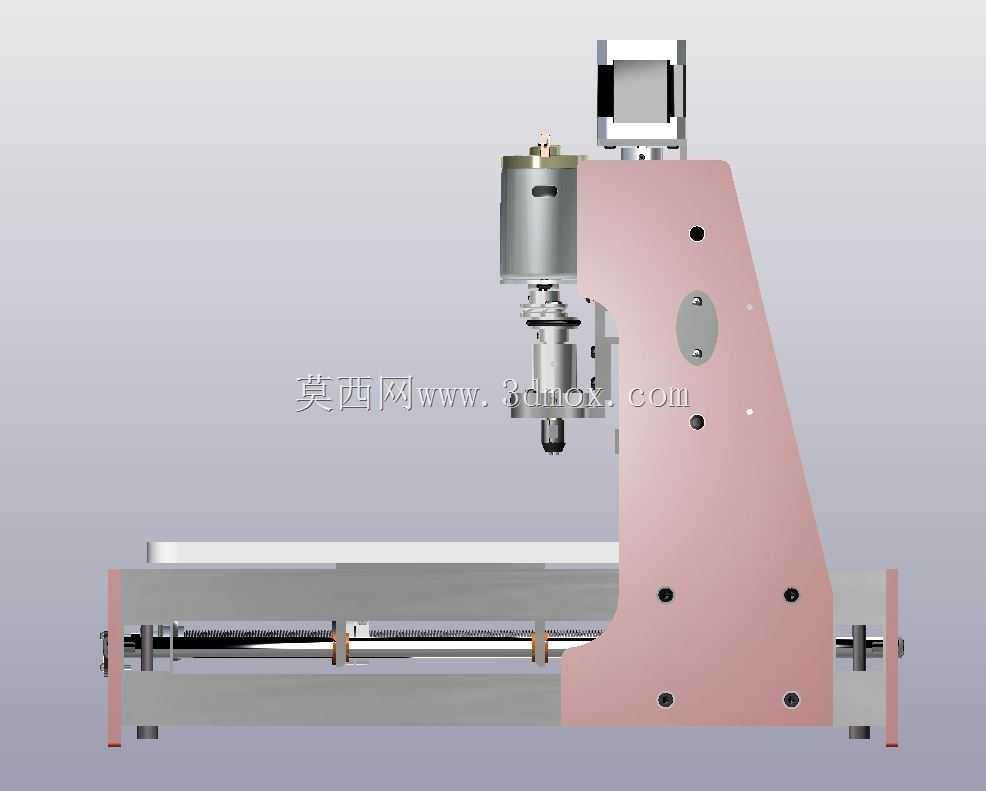

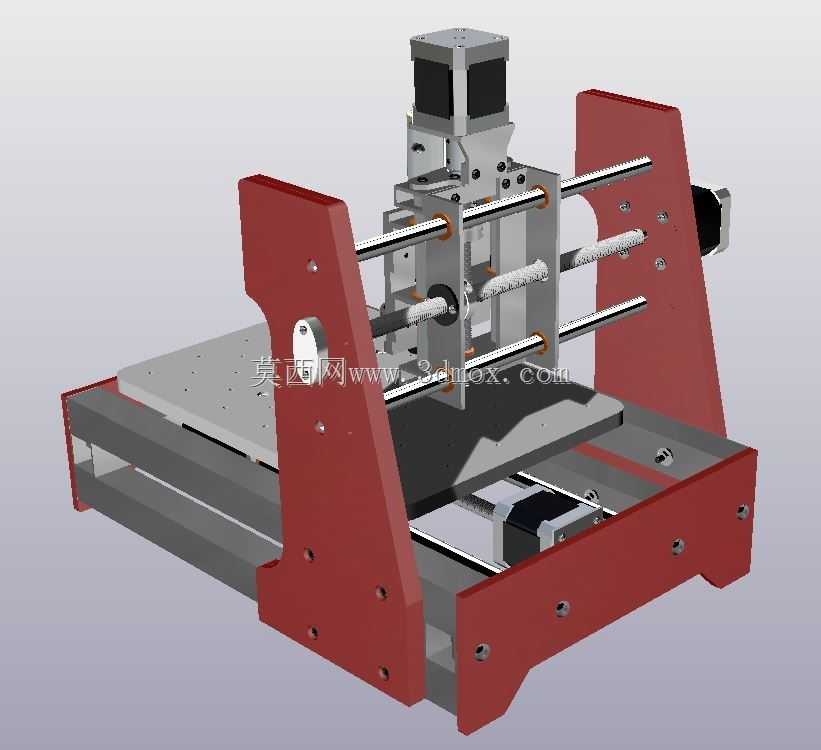

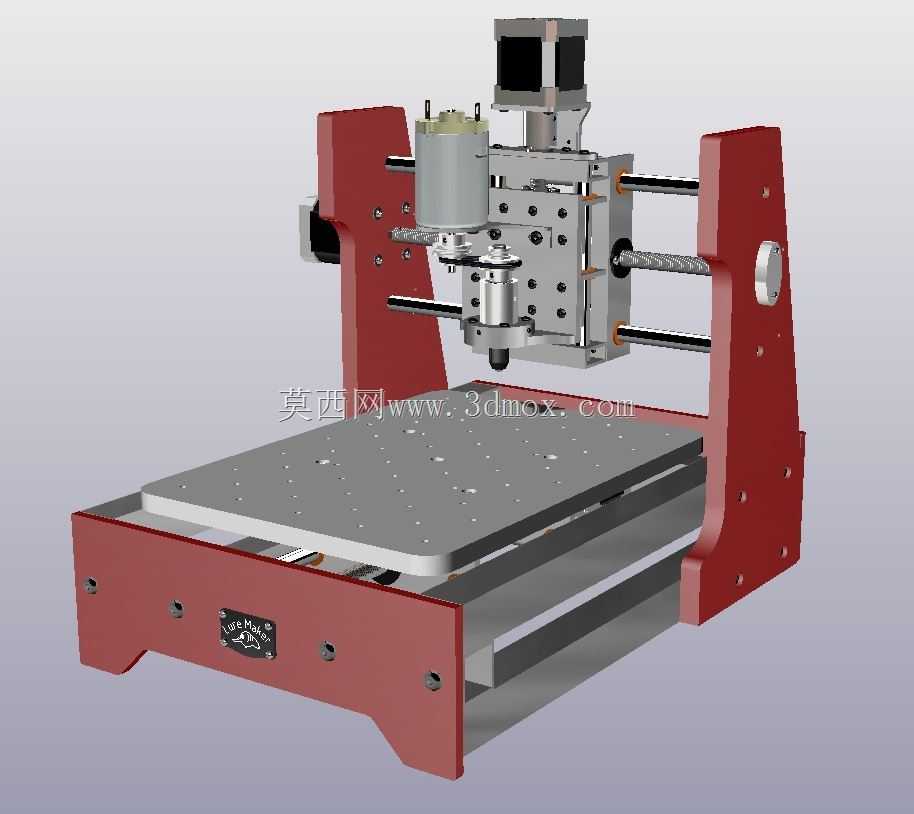

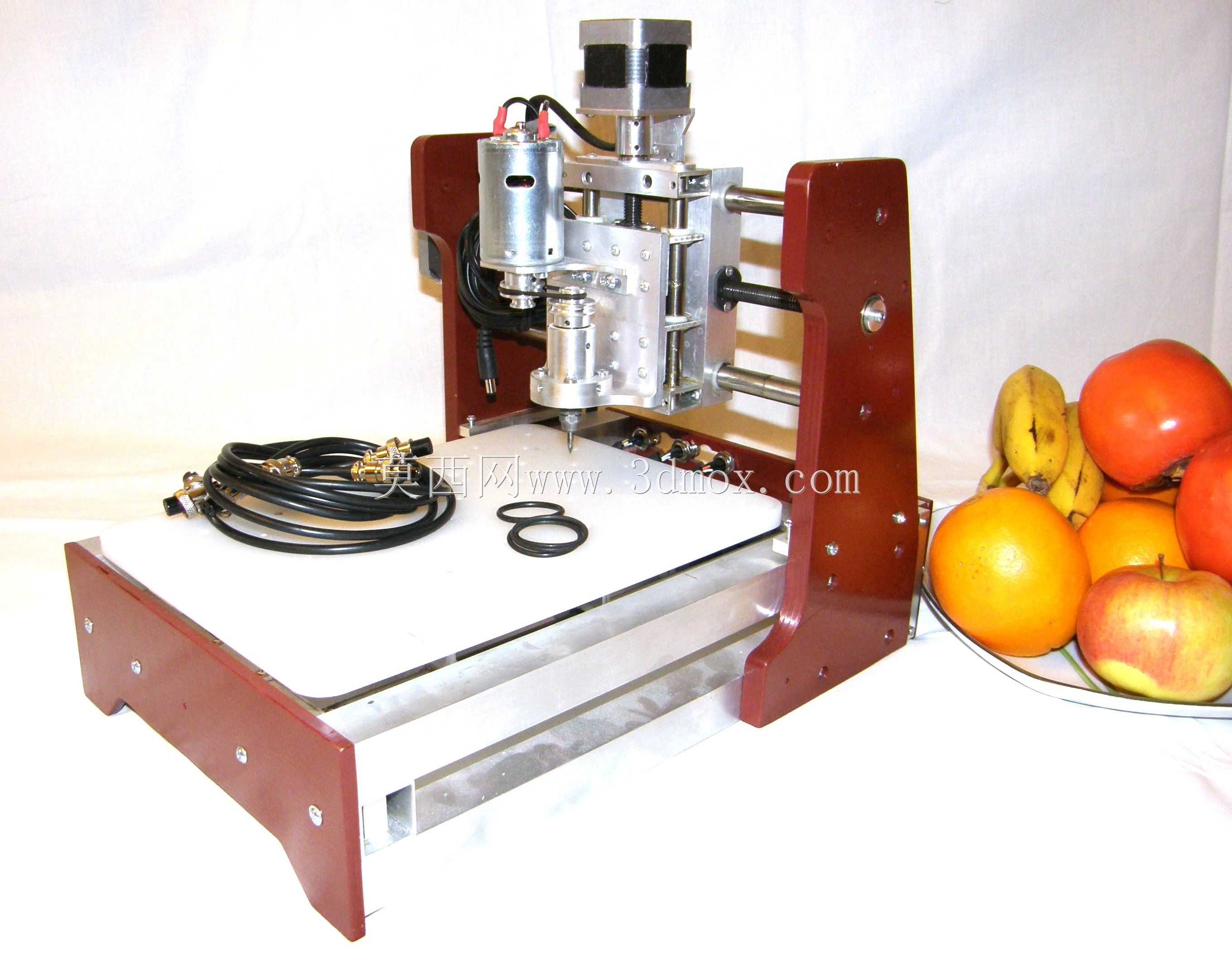

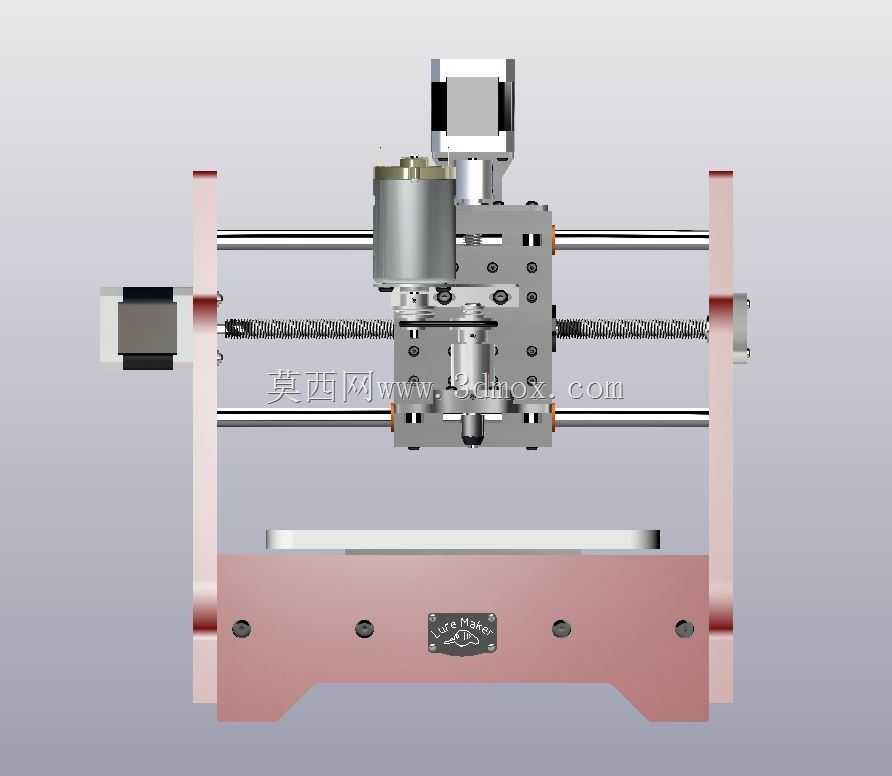

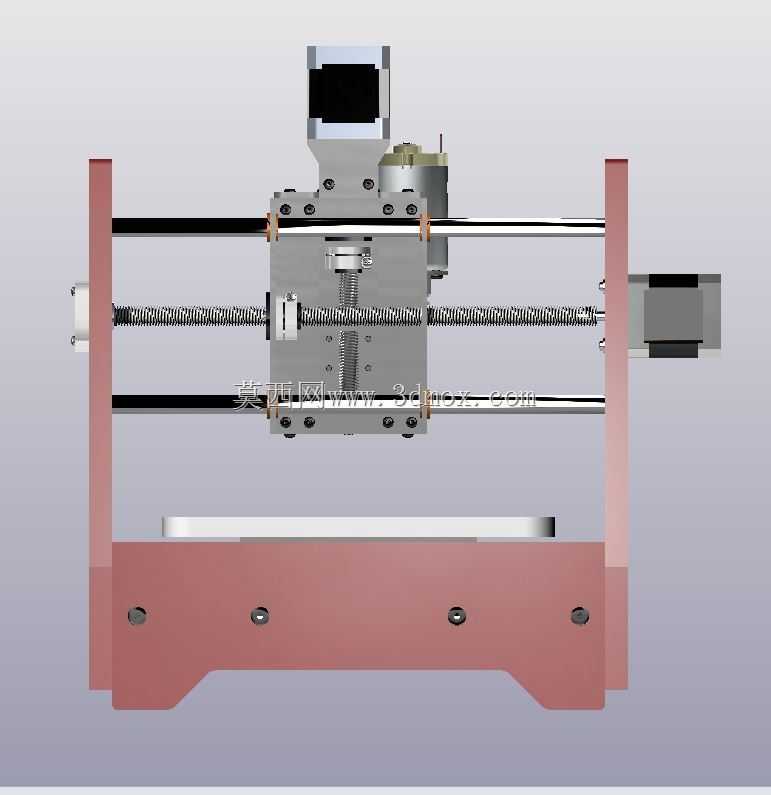

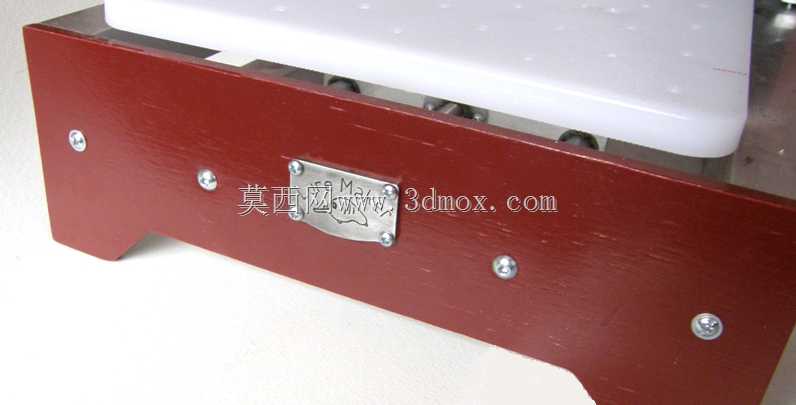

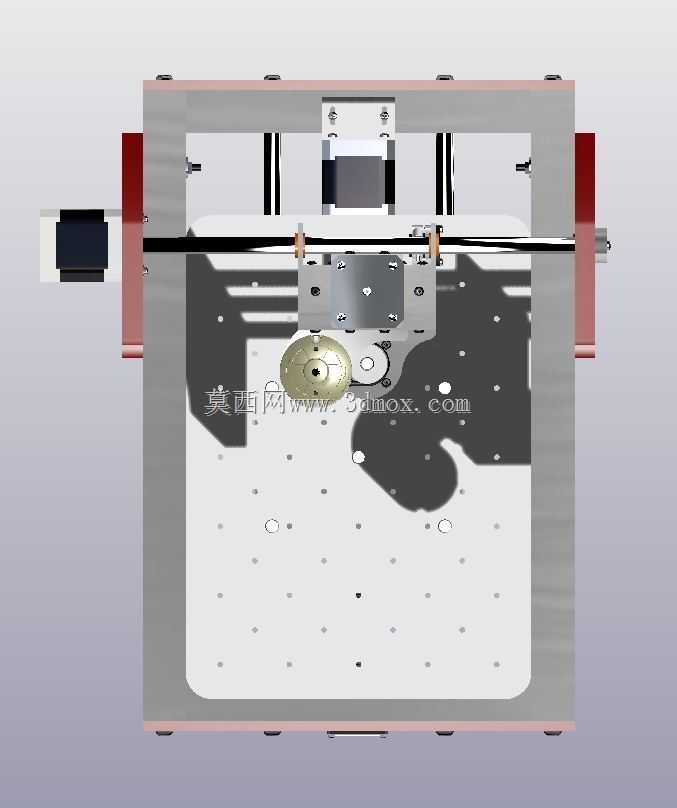

这款迷你数控铣床主要面向个人DIY加工、小型工坊非标零件制作、手工爱好者小件加工场景，可覆盖木质鱼饵、小型塑胶件、软金属薄片、亚克力板材等多种材质的平面铣削、轮廓切割、简易钻孔加工需求，尤其适配手工制作定制化小工件的加工场景，无需大型工业机床的占地空间与配套条件，就能完成常规的三轴联动铣削作业，解决个人加工小零件时设备成本高、占地大的痛点。设备采用龙门式双立柱支撑结构，两侧红色立式支撑座承担横梁与Z轴滑台的全部载荷，这种对称式结构设计能有效抵消加工过程中主轴运行产生的侧向振动力，提升小行程加工的稳定性，避免单立柱结构常见的悬臂震颤问题。Z轴滑台集成高速电主轴组件，通过直线导轨与滚珠丝杠实现垂直方向的精准进给，主轴夹头可适配不同直径的铣刀、钻头，满足不同加工工序的装夹需求；X轴进给集成在工作台下方，带动加工平台实现前后方向的位移，Y轴进给布置在横梁部位，带动Z轴滑台实现左右方向的位移，三轴均采用精密传动副搭配步进驱动，可实现0.1mm级的进给精度，满足小型工件的加工精度要求。设备底座采用一体式箱型焊接结构，底部预留安装固定孔位，可直接固定在普通工作台面使用，整体外形尺寸控制在桌面级设备范畴，整机占地不超过0.3平方米，无需专门的设备基础，普通家用桌面、工坊工作台均可承载安装。工作台采用带阵列安装孔的铝合金平台，可通过压板、夹具快速固定待加工工件，平台平面经过精铣处理，保证工件装夹的平面度，减少加工基准偏差。两侧支撑座与底座、横梁的连接部位均采用定位销加螺栓的紧固方式，既保证装配精度，也方便后期维护时拆解调整传动部件。设备的电气走线全部隐藏在结构件内部的走线槽内，避免加工过程中切屑、切削液损坏线路，同时让整机外观更整洁。这款设备的设计思路核心是在保证基础铣削加工能力的前提下，最大限度压缩设备体积与制造成本，去掉工业机床冗余的复杂功能，保留核心的三轴数控铣削能力，让非工业场景的用户也能使用数控设备完成定制化小工件的加工，既可以用于个人手工创作，也能满足小型创业团队打样、小批量生产小型零件的需求，适配软质材料、低硬度金属的轻负荷铣削作业，加工行程覆盖绝大多数小型工件的尺寸需求，安装时仅需保证放置台面水平，固定好底座即可完成调试投入使用，无需复杂的场地改造。
