小型电磨用高精度弹性夹头结构设计

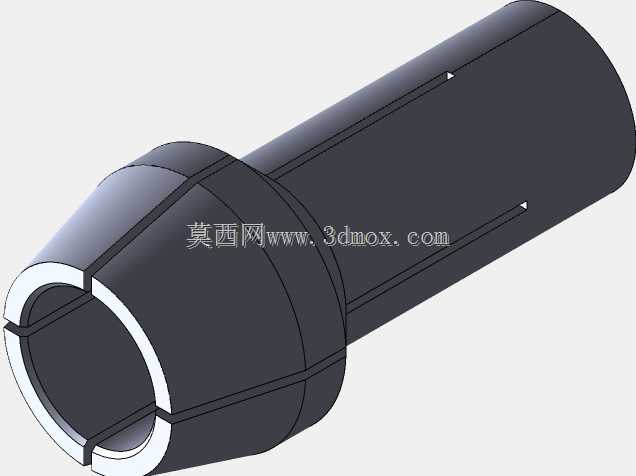

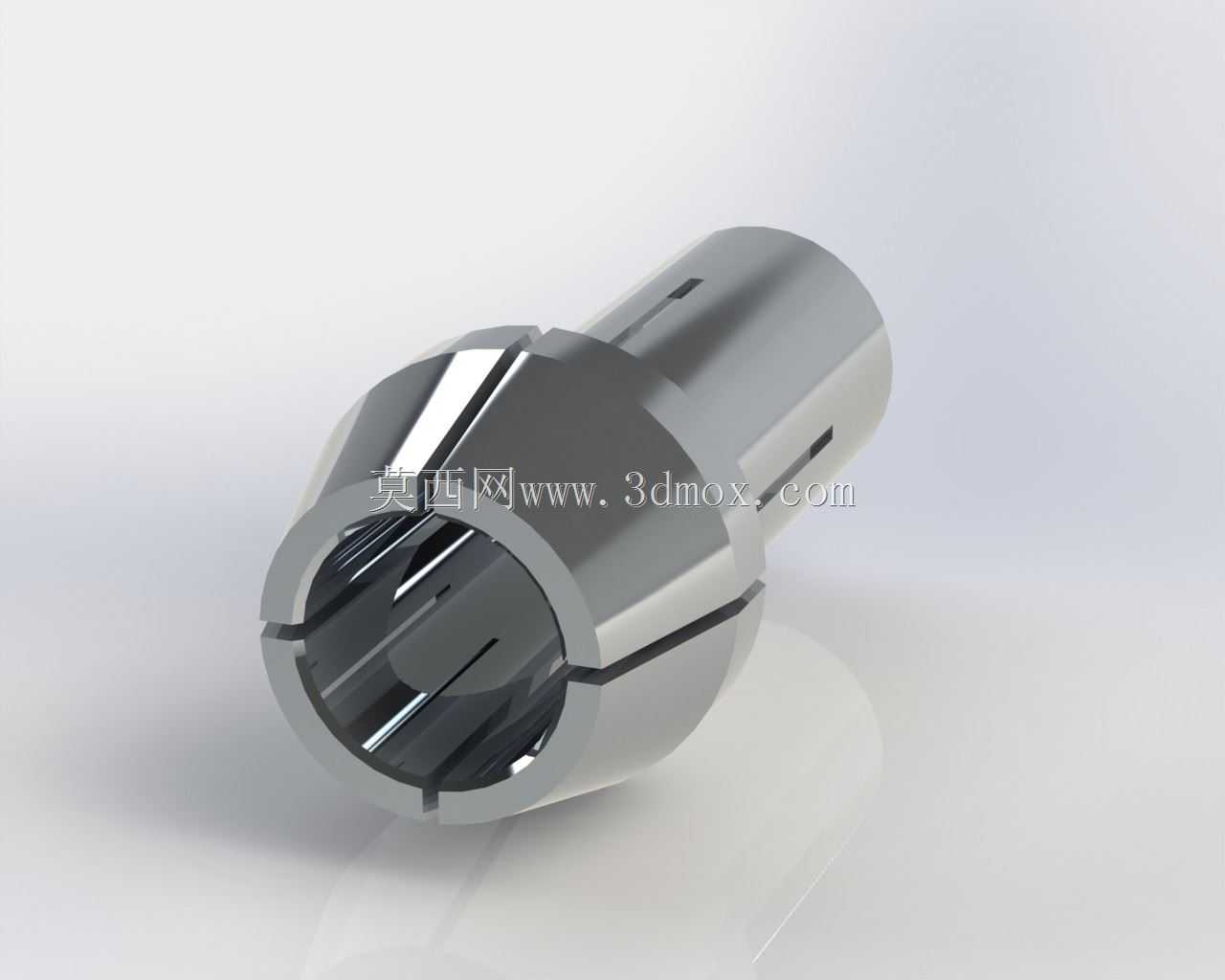

这款弹性夹头主要适配小型旋转加工类手持电磨设备，是精密加工场景中保障刀具装夹稳定性的核心配件，在手工精密修磨、小件雕刻、五金件去毛刺、珠宝首饰打磨、模型精细加工等场景中应用广泛，能够为小直径磨头、铣刀、钻头提供稳定的夹持力，避免加工过程中刀具出现偏心、打滑、窜动等问题，直接影响加工件的表面精度与操作安全性。从功能特性来看，该夹头采用多瓣式弹性收缩结构，沿轴向均匀开设多道收缩缝，当夹头受到轴向锁紧压力时，各瓣体能够沿径向均匀向内收拢，从而抱紧插入的刀具柄部，这种结构设计可以保证夹持力沿圆周方向均匀分布，既能够避免刀具被夹伤变形，又能保证高速旋转状态下的同轴度，减少加工过程中的抖动问题，提升加工面的光滑度，同时也能降低刀具因偏心受力出现的断刀风险。在设计思路上，这款夹头整体采用一体式金属加工成型，没有额外的拼接部件，整体刚性与抗疲劳性能更强，能够承受反复锁紧松开带来的弹性形变，长期使用也不易出现瓣体断裂、弹性失效的问题。夹头的外形采用阶梯式圆柱结构，前端为带收缩缝的夹持端，内孔根据适配的刀具柄部做高精度公差匹配，保证刀具插入后间隙控制在极小范围内；中段为锥面配合结构，能够和电磨的锁紧螺母内锥面完美贴合，将螺母的轴向锁紧力顺畅转化为夹头的径向收缩力；尾端为定位圆柱段，能够和电磨输出轴的内孔精准配合，保证夹头安装后与输出轴的同轴度，减少高速旋转时的动平衡偏差。在安装边界方面，这款夹头的整体外径与长度完全匹配对应型号手持电磨的锁紧腔尺寸，安装时只需将夹头放入锁紧螺母内，插入对应柄径的刀具后将螺母拧入电磨输出轴，逐步拧紧即可完成装夹，不需要额外的调整配件，拆装操作便捷，更换刀具的效率较高。夹头的内孔适配1/8英寸直径的标准柄部磨头与刀具，能够覆盖日常精细加工场景中绝大多数常用小规格刀具的装夹需求，夹持范围稳定，锁紧后能够承受较大的切削扭矩，即便是对硬质金属、玉石、硬木等材料进行打磨雕刻，也能保持稳定的夹持状态，不会出现刀具松脱飞出的安全隐患。整体结构经过力学优化，收缩缝的长度、宽度与分布角度都经过匹配设计，既保证了足够的收缩量来适配柄部存在微小公差的刀具，又保证了瓣体的结构强度，不会因收缩量过大出现永久变形，长期反复使用依然能保持稳定的夹持精度。
