美式橄榄球防护头盔SolidWorks设计模型

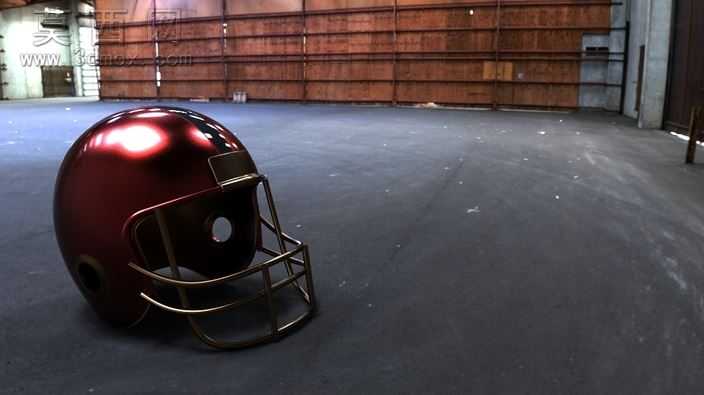

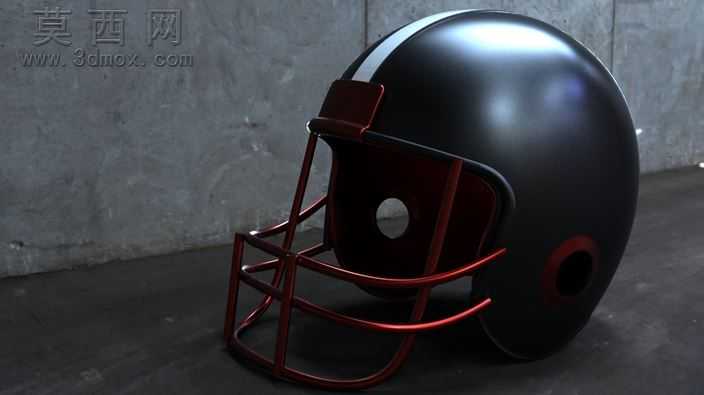

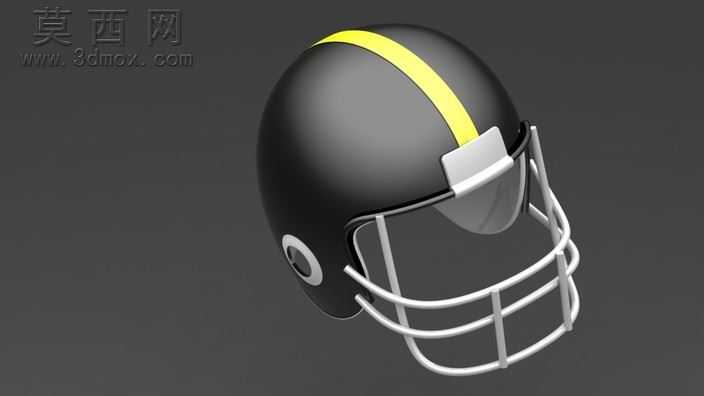

本模型为美式橄榄球运动专用防护头盔的完整三维设计成果，建模阶段以真实职业级橄榄球头盔的实物测绘尺寸为基准，首先在SolidWorks中通过草图绘制勾勒头盔外壳的流线型轮廓，采用曲面放样、边界凸台等命令构建壳体的基础曲面，反复调整曲面曲率确保外壳符合空气动力学设计要求，同时预留出面部护具安装位、耳部通风孔、后脑缓冲层安装槽的对应结构，再通过加厚命令将曲面转化为等厚度的实体壳体，保证壳体壁厚均匀一致，符合运动护具的抗冲击结构要求。参数设计环节严格遵循运动护具的通用设计规范，头盔外壳整体弧度适配成年男性头围尺寸，面部防护格栅的栏杆间距控制在安全范围内，既保证运动过程中的视野通透性，又能避免手指、对抗肢体误入造成面部损伤，耳部开孔尺寸兼顾通风散热与耳部防护需求，所有安装孔位的孔径、孔距均按照标准紧固件尺寸设定，可直接对接后续的结构装配与实物生产环节。渲染材质环节对不同部件分别赋予对应材质属性，头盔外壳采用高光泽黑色硬质工程塑料材质，调整反射参数模拟聚碳酸酯材质的高光质感，还原真实头盔外壳的耐磨抗冲击外观；面部防护格栅赋予酒红色金属烤漆材质，添加细微的金属颗粒纹理与半哑光反射效果，模拟合金防护架的喷涂质感；内部缓冲层区域赋予哑光黑色发泡材质参数，还原缓冲泡棉的柔软吸能视觉效果，整体渲染场景搭配工业风水泥背景与柔和影棚灯光，清晰呈现头盔的结构细节与材质质感。结构原理上，该模型完整还原了橄榄球头盔的核心防护结构，外层硬质壳体负责分散外来冲击的作用力，避免冲击力集中作用于头部某一区域，面部金属格栅通过多点固定结构与壳体连接，在对抗过程中承受正面、侧面的撞击力，保护运动员面部不受损伤，壳体预留的内部空间用于安装多层缓冲吸能衬垫，可在受到撞击时通过材料变形吸收冲击能量，降低头部受到的加速度伤害，耳部开孔与壳体边缘的导流结构可在运动过程中引导空气流通，提升长时间佩戴的舒适感。软件兼容方面，模型原生基于SolidWorks2011版本搭建，所有特征参数保留完整，可在同版本及更高版本的SolidWorks软件中直接打开编辑，支持修改壳体尺寸、格栅样式、开孔位置等参数以适配不同的设计需求，同时导出了STEP、IGES、STL等通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia等主流三维设计软件，方便不同软件平台的设计师进行二次修改与结构优化，STL格式可直接导入切片软件用于3D打印，快速制作头盔的等比例验证模型或展示样件。研发教学应用层面，该模型可作为运动护具产品设计的参考案例，帮助工业设计专业学生理解曲面建模的操作逻辑与运动防护装备的结构设计思路，也可作为体育装备研发企业的设计参考，用于新型橄榄球头盔的结构优化与外观改型，同时还可用于3D打印教学、装配体设计教学的实操案例，帮助学习者掌握从曲面建模到多格式导出、从结构设计到渲染输出的完整三维设计流程，也可作为运动主题的三维展示素材，用于体育科普、产品宣传等场景的可视化展示。
