环形壳体注塑模具三维结构设计

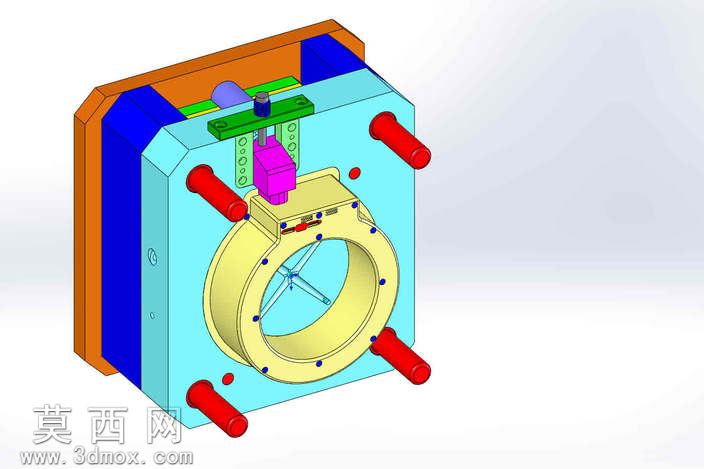

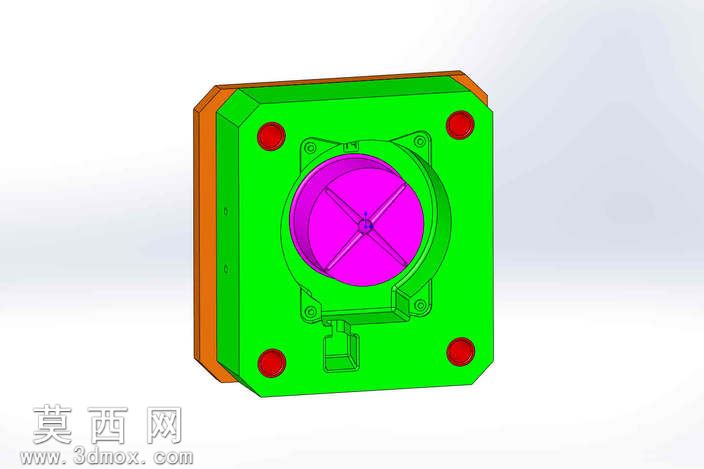

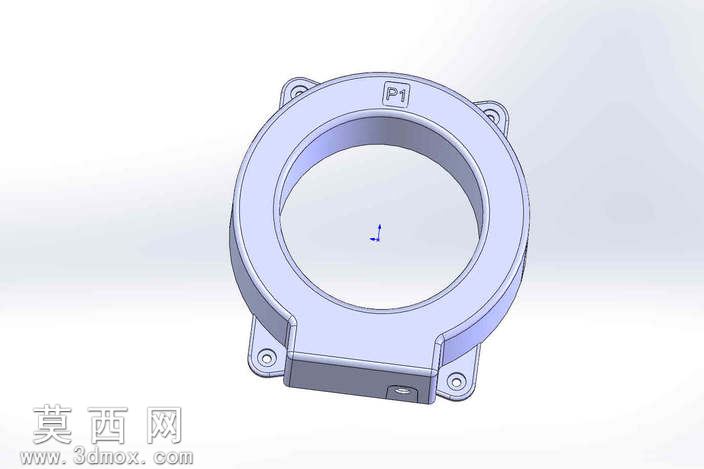

本套注塑模具针对带法兰环形壳体类塑件开发，采用三维参数化建模完成全结构设计，建模过程中严格遵循注塑模具设计规范，从塑件工艺性分析切入，先完成塑件的三维实体建模，对塑件的壁厚均匀性、脱模斜度、圆角过渡等工艺参数逐一校验，确保塑件具备良好的成型工艺性。模架选用标准两板模结构，通过三维软件完成模架各板件的装配定位，定模侧设置蓝色成型型腔板，匹配塑件外轮廓的环形曲面结构，型腔表面做抛光质感处理，还原注塑模型腔的高光表面要求；动模侧设置浅黄色型芯组件，精准匹配塑件内圈的环形结构，型芯内部预留冷却水道安装空间，保障成型过程中的温度均匀性。浇注系统采用侧浇口进料形式，在塑件法兰侧设置进料点位，搭配紫色调的浇口套与定位环组件，确保注塑机射嘴与模具流道的精准对接，流道截面采用圆形设计，减少熔体流动阻力。冷却系统围绕型腔与型芯环形排布，设置多组直通式冷却水道，搭配红色标识的冷却水嘴，清晰展示冷却回路的外接点位，保障成型周期内模具温度的均衡控制，减少塑件翘曲变形风险。顶出机构采用顶杆顶出形式，在塑件法兰端面均匀布置顶杆点位，搭配绿色的顶出固定板组件，确保开模后顶出力均匀作用于塑件，避免顶出过程中塑件变形。模具的导向定位系统采用导柱导套结构，四组红色导柱沿模架四角对称布置，保障合模过程中型腔与型芯的精准对位，避免错模问题。建模过程中对所有零件做了材质区分渲染，不同功能的模具零件赋予差异化的材质色彩，定模座板采用橙色金属质感，型腔板采用浅蓝色钢材质感，运动部件采用醒目的红色标识，结构清晰直观，完整还原了注塑模具从浇注、冷却到顶出的全流程结构逻辑，可用于注塑模具结构教学、同类型塑件模具设计参考。
