多腔式热流道注塑模具结构设计

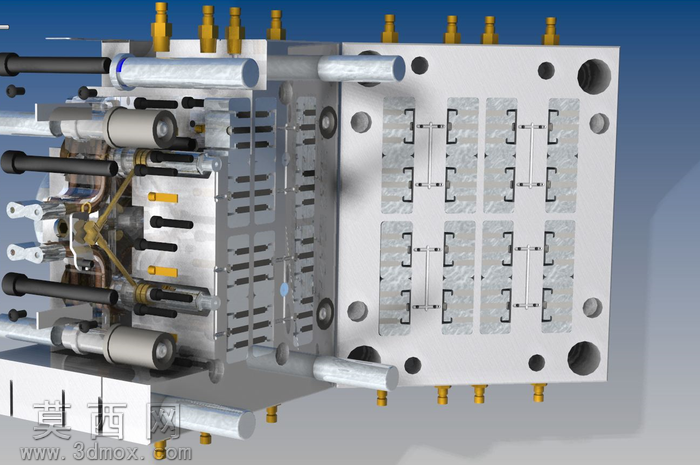

本作品为多腔布局的热流道注塑模具三维建模成果，建模过程严格遵循注塑模具设计规范，先完成模架整体框架的参数化搭建，精准定位定模座板、定模板、动模板、支承板、垫块、动模座板等基础模架零件的装配位置，保证各板件开合模行程匹配设计要求。热流道系统部分采用针阀式热喷嘴布局，对应模腔排布均匀设置进料点位，建模时还原了热流道板的内部加热流道走向、加热元件安装位、接线端口结构，同时完成冷却水路的循环回路设计，在定模、动模侧分别布置直通式冷却管道，搭配隔水板结构保障模温均匀性，水路接口采用标准快插接头样式，还原真实模具的外接水路连接结构。顶出系统采用推杆与推板结合的组合式顶出结构，建模时精准排布复位杆、推杆、拉料杆的安装位置，保证顶出过程受力均匀，避免成型件顶出变形。导向定位系统还原了导柱、导套的精密配合结构，同时在模腔周边设置精定位块，保障合模时的定位精度，减少成型件的飞边缺陷。模腔部分采用一模多腔的对称排布设计，单个模腔的成型面完全匹配目标塑料件的结构特征，分型面设计沿塑件最大轮廓线顺滑过渡，避免出现倒扣、尖角等不利于开模的结构。渲染阶段采用金属材质模拟模具钢的哑光金属质感，对热喷嘴、冷却接头、紧固件等零件分别赋予对应的金属色泽，通过光影调整清晰展现模具内部的分层结构、管路走向与零件装配关系，整体模型完整还原了热流道注塑模具从浇注、冷却、顶出到导向定位的全系统结构，可用于注塑模具结构教学、成型工艺分析以及模具加工方案的参考验证，设计过程中充分考量了热流道注塑的工艺特性，通过对称式腔室布局提升注塑生产效率，通过合理的水路与流道设计保障塑件成型质量，减少成型周期内的材料浪费与能耗损失。
