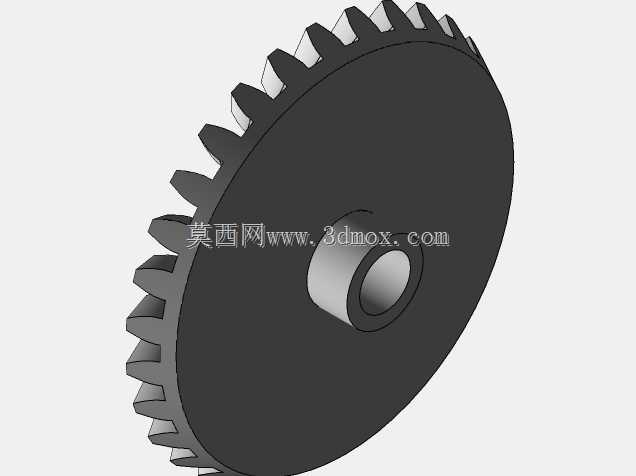

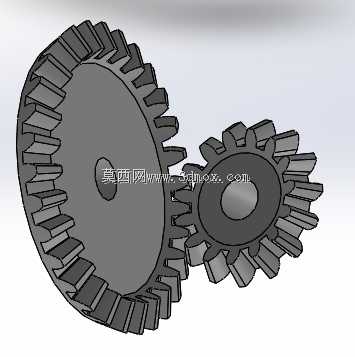

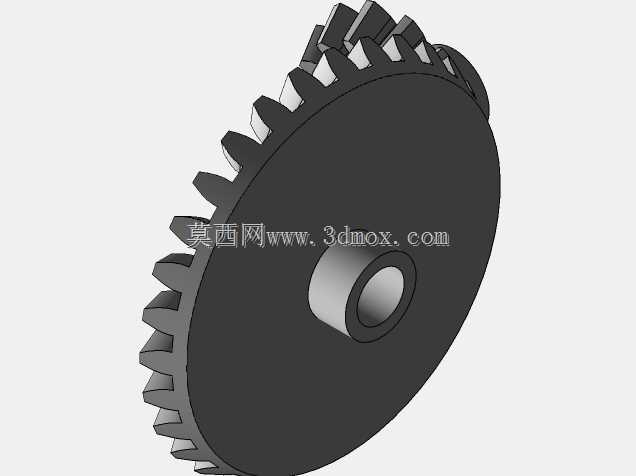

这套锥齿轮副结构,核心解决的是相交轴之间的动力换向传输需求,在各类需要变向传动的机械设备中应用极广,小到小型农用机具的动力输出换向结构,大到工业输送线的转角传动单元、机床进给系统的换向机构,都能看到这类锥齿轮啮合结构的身影。不同于直齿圆柱齿轮仅能完成平行轴间的动力传递,锥齿轮的轮齿沿锥面分布,可实现两相交轴间的回转运动传递,常规应用中以90度轴交角的配置最为常见,适配绝大多数设备的空间换向布局需求。从设计逻辑来看,这套齿轮副采用电子算例结合参数化设计逻辑搭建,轮齿的齿形参数、节锥角、齿顶高系数、顶隙系数均经过啮合校验,保证两轮在啮合过程中齿面接触均匀,不会出现偏载、卡滞的问题,同时预留了合理的齿侧间隙,既可以补偿加工装配过程中产生的尺寸误差,也能容纳润滑油脂,降低轮齿运转过程中的磨损速率。从结构细节来看,两个锥齿轮分别带有中心安装轴孔,轴孔可根据配套传动轴的尺寸做适配调整,安装时需要保证两轮的节锥顶点重合,否则会加剧齿面磨损,大幅缩短齿轮使用寿命。大尺寸锥齿轮作为从动轮使用时可匹配较低转速大扭矩的输出需求,小尺寸主动轮则适配高转速输入场景,传动比可根据实际设备的转速匹配需求调整轮齿数量配比。这套结构附带的运动仿真可直观展示轮齿啮合的全过程,能帮助设计人员快速校验运动干涉情况,确认轮齿在整个啮合周期内的接触状态,避免实际加工装配后出现传动卡滞、异响等问题。在实际选型应用中,需要结合设备的传输扭矩、转速、安装空间边界来确定齿轮的模数、齿数、节锥距参数,安装时要严格控制两轴的轴交角误差以及轴向定位尺寸,保证轮齿啮合区域处于齿面中部,避免出现齿顶啮合或者齿根啮合的异常工况。这类锥齿轮结构在运转过程中会产生一定的轴向力,配套的轴承选型需要考虑轴向载荷的承载能力,同时要设计对应的润滑结构,采用油脂润滑或者稀油润滑的方式,降低轮齿啮合面的摩擦损耗,提升整套传动结构的使用寿命。
