可调式手动钢筋切断机具结构设计

这款手动钢筋切割机具主要面向小型建筑施工、钢筋加工网点、家装现场改造、户外应急抢修等无稳定供电或作业空间受限的场景，可完成小直径圆钢、螺纹钢筋的定长切断作业，无需外接动力源，单人即可操作，适配零散钢筋下料、边角料裁切、现场临时改料等高频作业需求，相比大型电动切断设备更灵活便携，也能避免液压类手动工具长期使用的密封件损耗漏油问题。

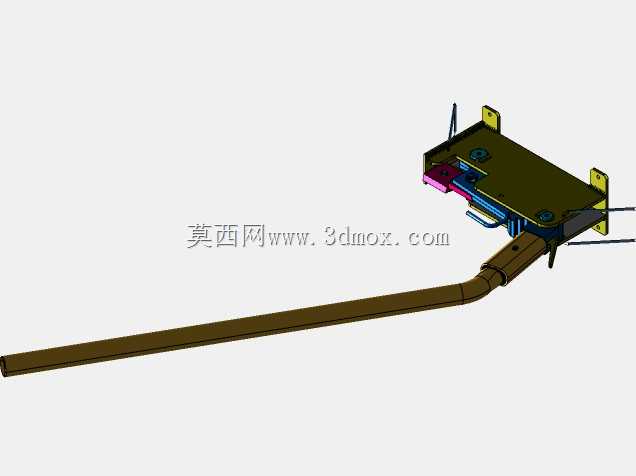

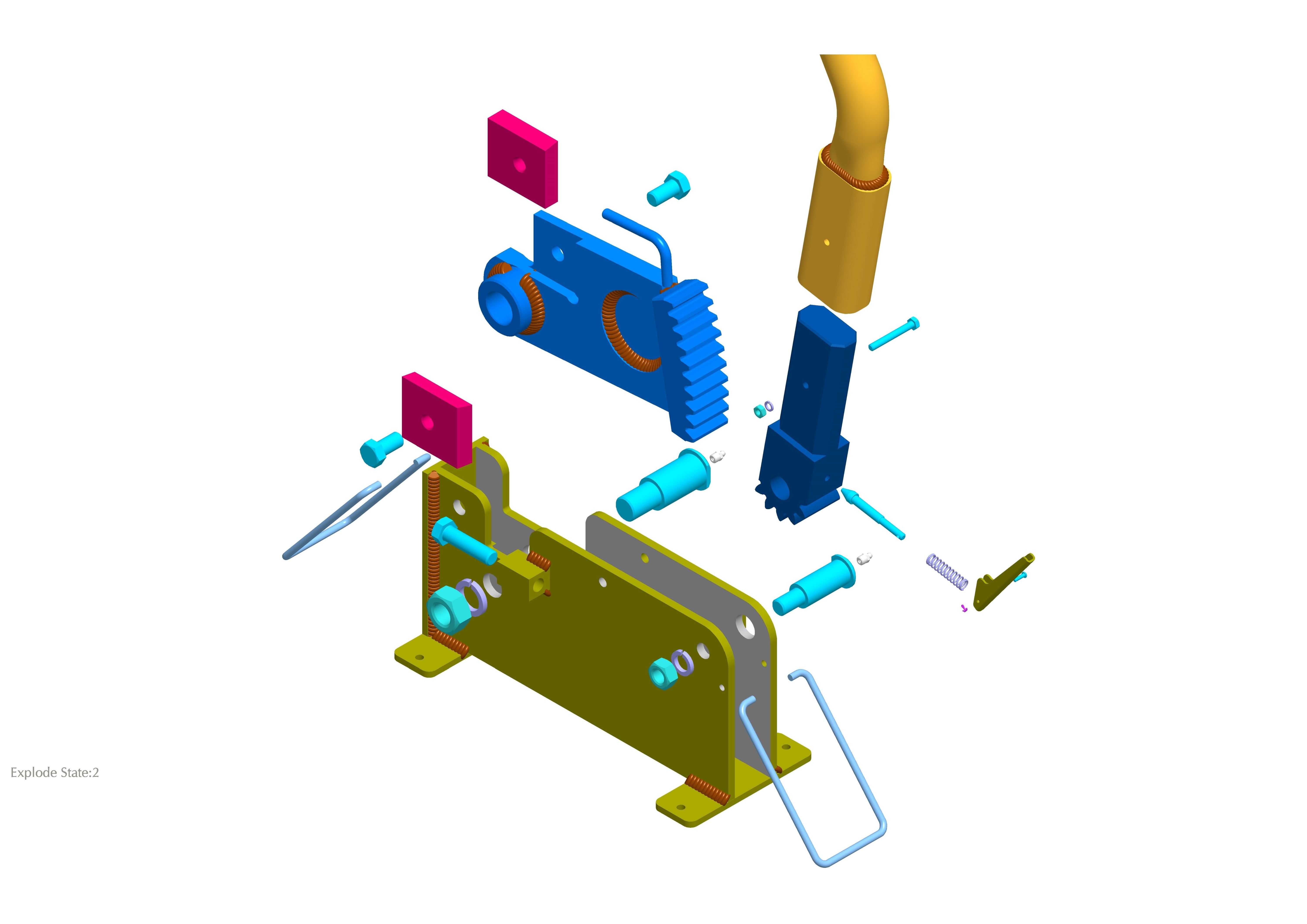

整体结构采用分体式模块化设计思路，核心传动采用扇形齿轮与齿条啮合的增力结构，通过杠杆手柄输入动力，经齿轮副放大扭矩后驱动动切刀完成直线剪切动作，传动路径短、机械效率高，操作时无需施加过大的手动力即可完成常规直径钢筋的切断。设计上针对不同直径的钢筋加工需求做了可调适配，从动扇形齿轮支持多档位初始角位安装，可根据常切钢筋的直径范围调整齿轮啮合初始位置，匹配不同行程的切刀进给量；切削刃的初始间隙也支持微调，既可以适配不同线径的钢筋排列裁切需求，也能在刀刃磨损后通过调整间隙恢复剪切精度，避免整刀更换带来的成本损耗。

安装底座采用带安装孔的平板式支脚结构，可通过膨胀螺栓快速固定在临时操作台、木方支架或硬化地面上，整体安装边界紧凑，横向占用空间不足半米，竖向高度适配成年人站立操作的人机工程高度，无需额外搭设操作平台。机身主体采用双侧板夹持式结构，所有传动销轴、复位构件均安装在两侧板之间，既可以对内部传动构件形成防护，避免施工现场的砂石、铁屑卡入传动间隙，也方便后期维护时快速拆解检修，更换磨损的销轴、刀刃等易损件。设备配套的复位拉簧、操作握把均采用外露快装结构，现场无需专用工具即可完成故障件更换，切刀部位采用标准紧固件安装，可适配市面上通用的钢筋切断机刀片，降低配件采购成本。整体结构无复杂液压、电控构件，环境适应性强，在高粉尘、高湿度的户外施工现场也能稳定作业，长期存放也不会出现元器件老化失效问题，适合作为施工班组的常备手动工具，也可作为流动维修作业的配套加工机具，满足零散钢筋加工的灵活作业需求。
