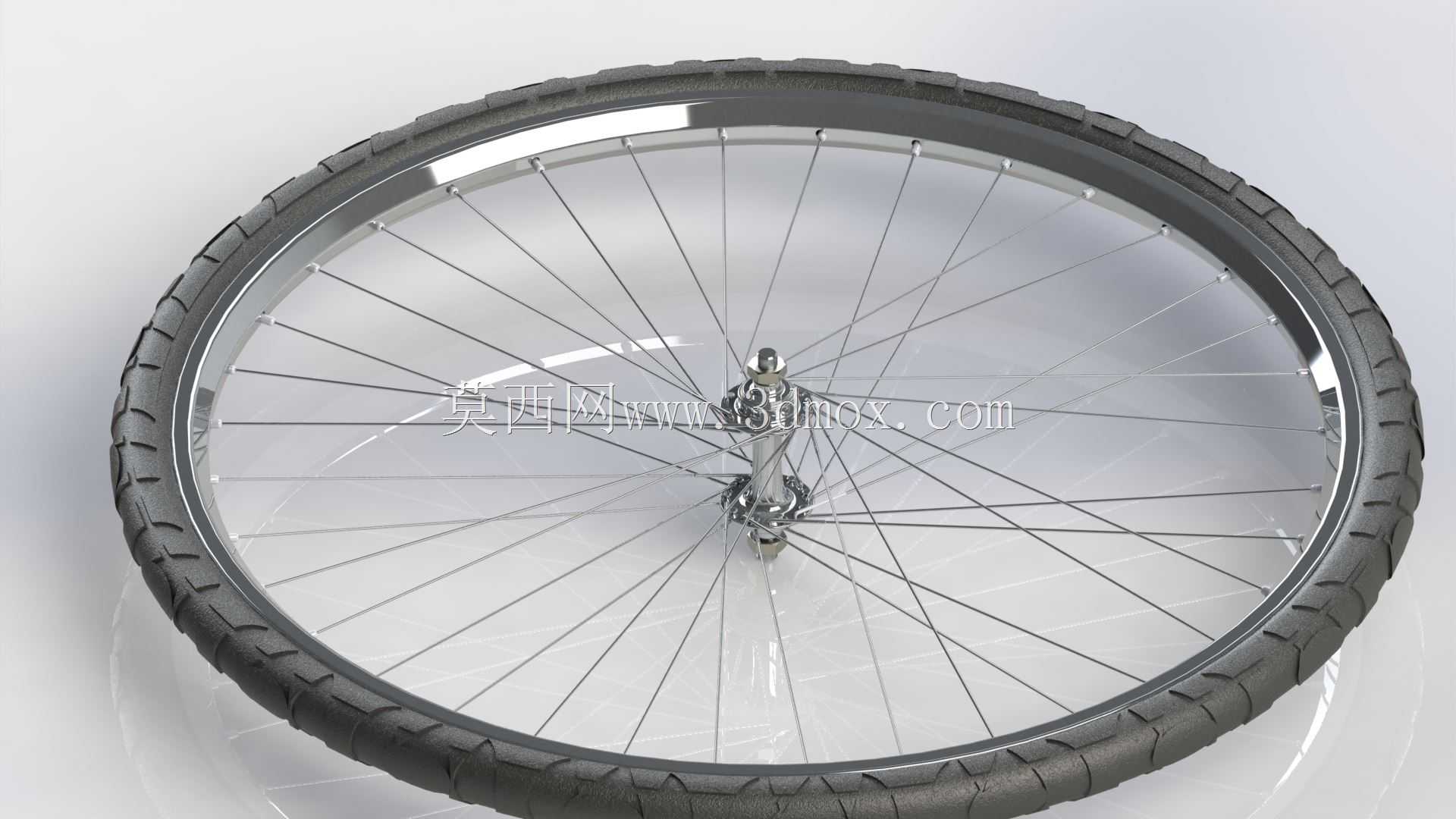

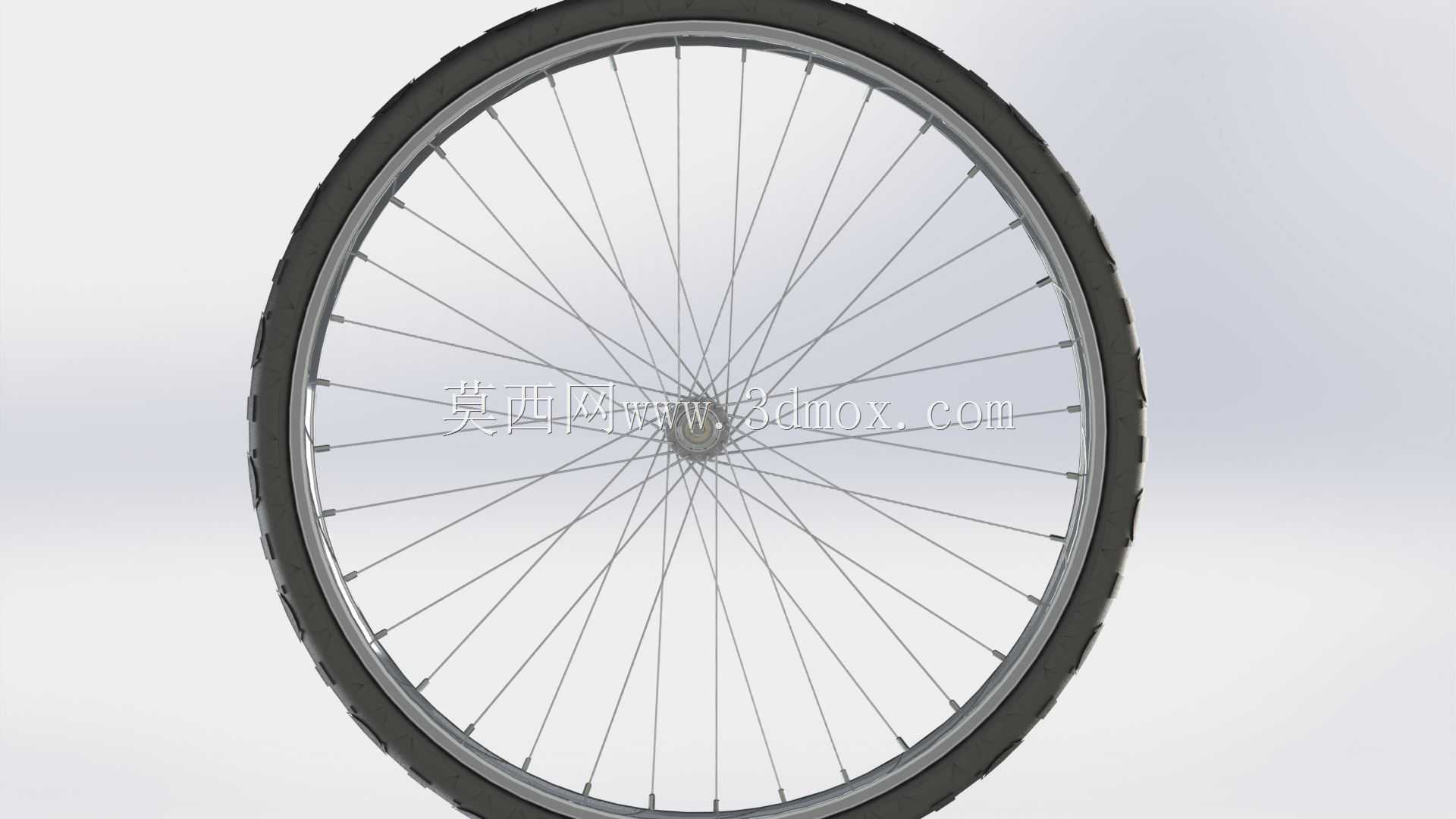

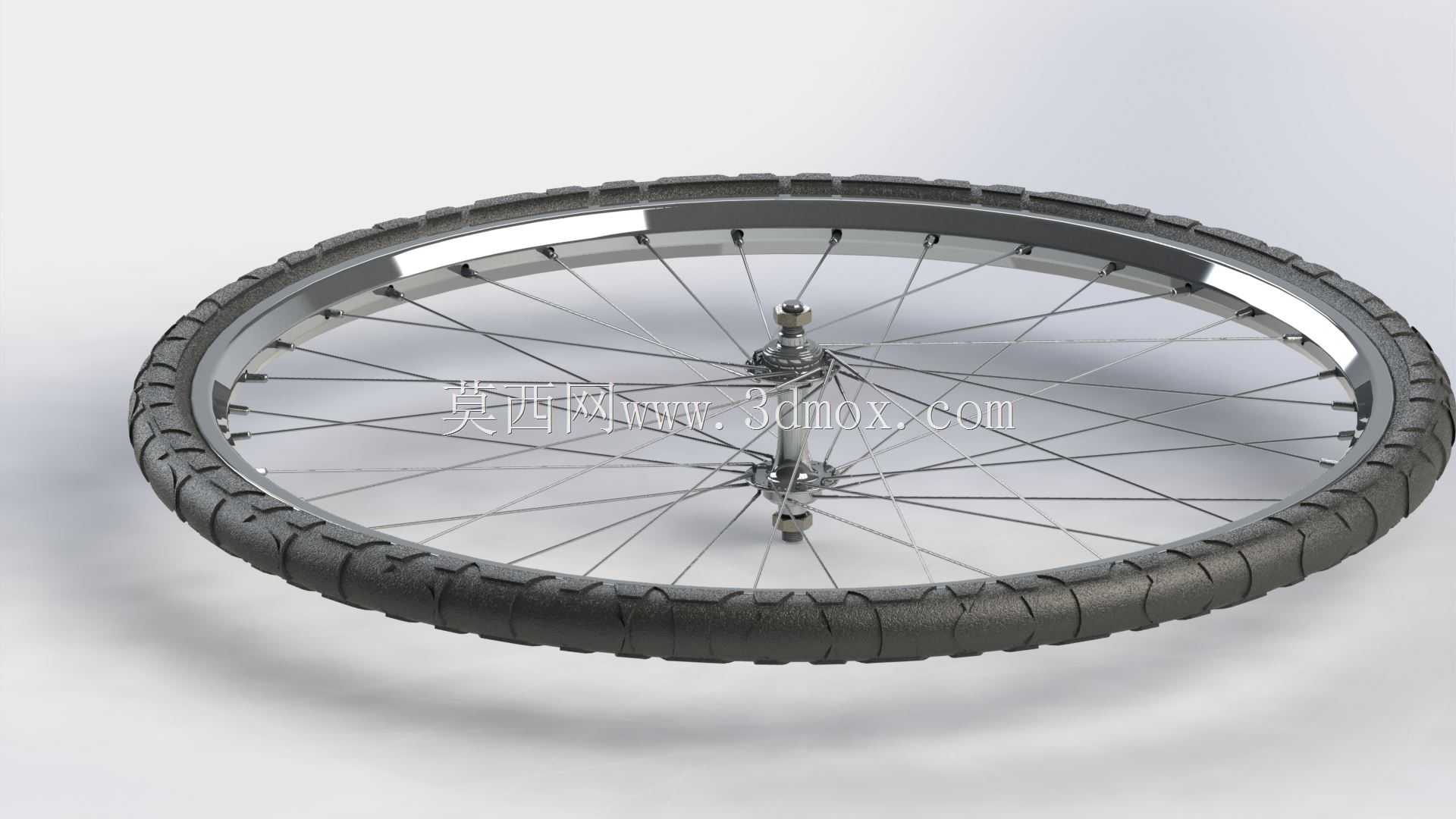

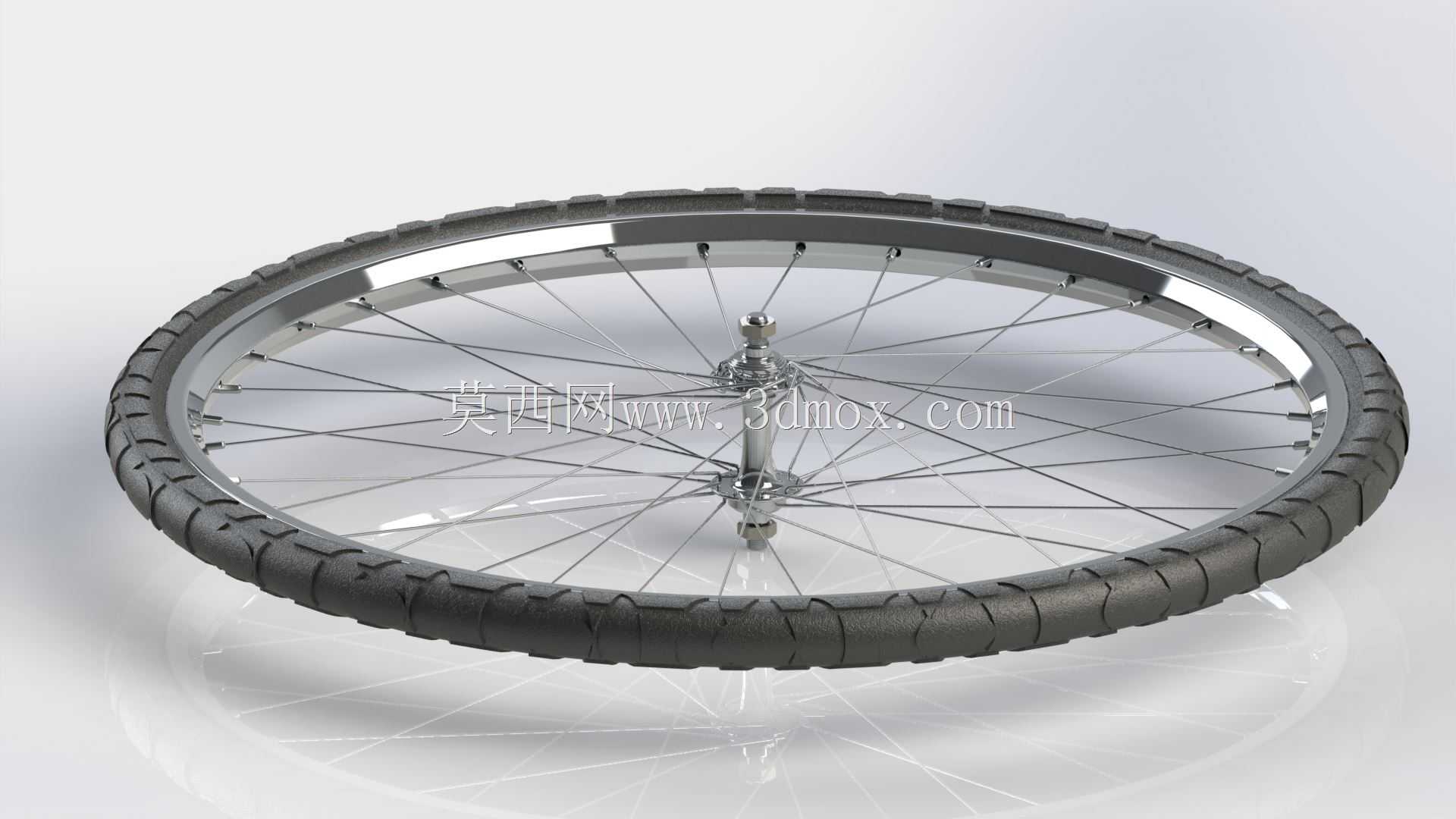

带辐条橡胶外胎自行车前轮结构设计

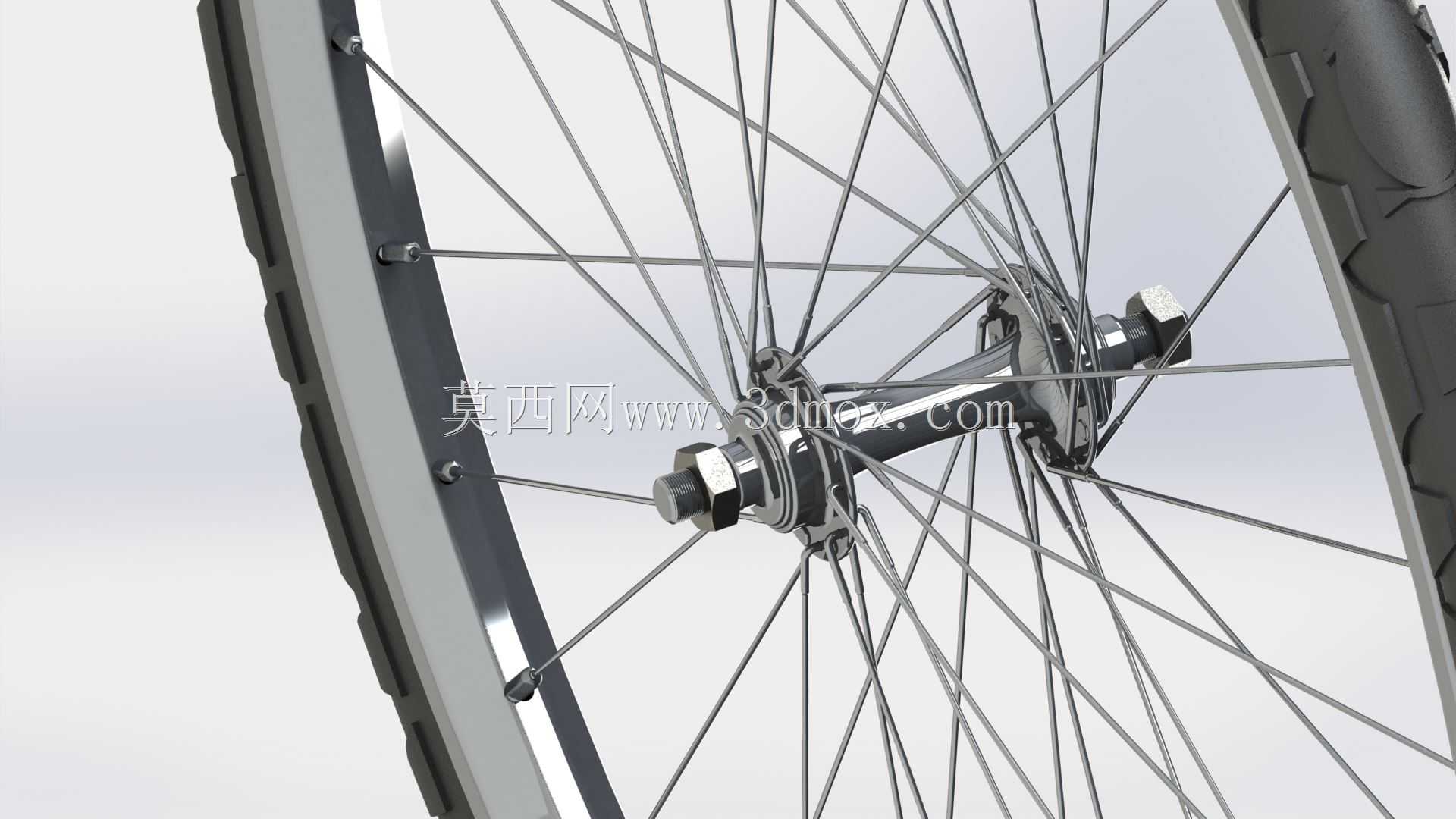

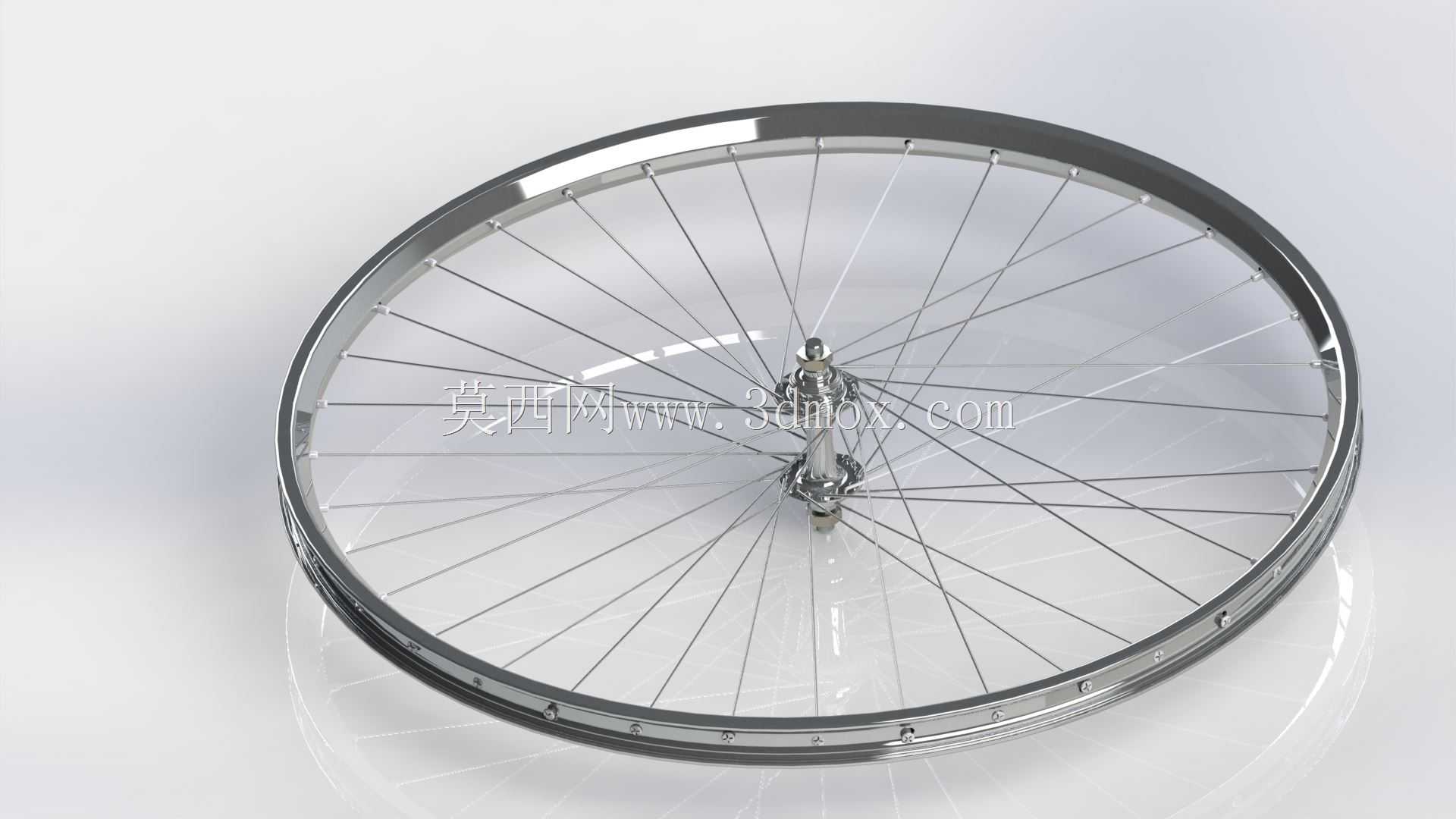

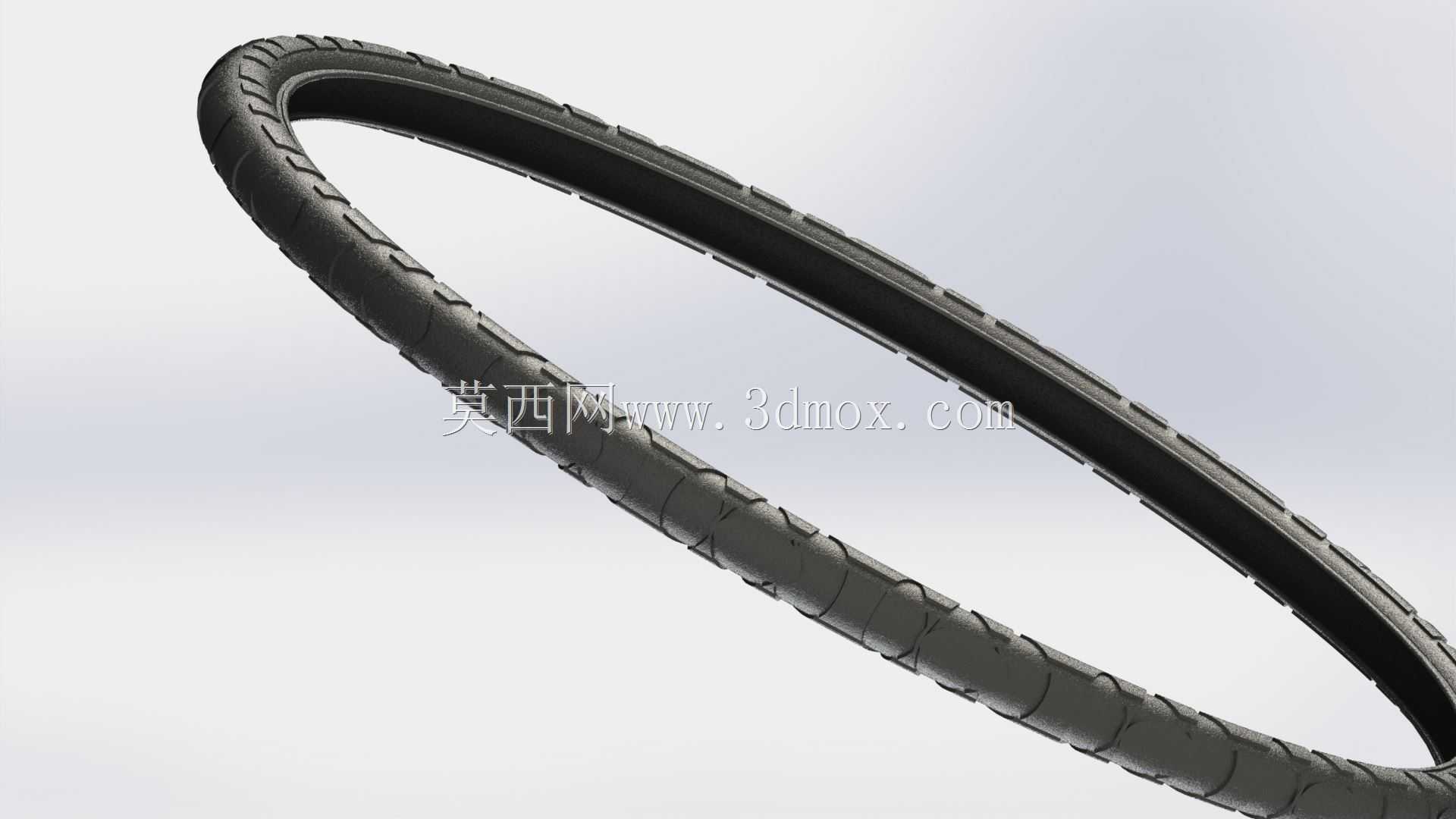

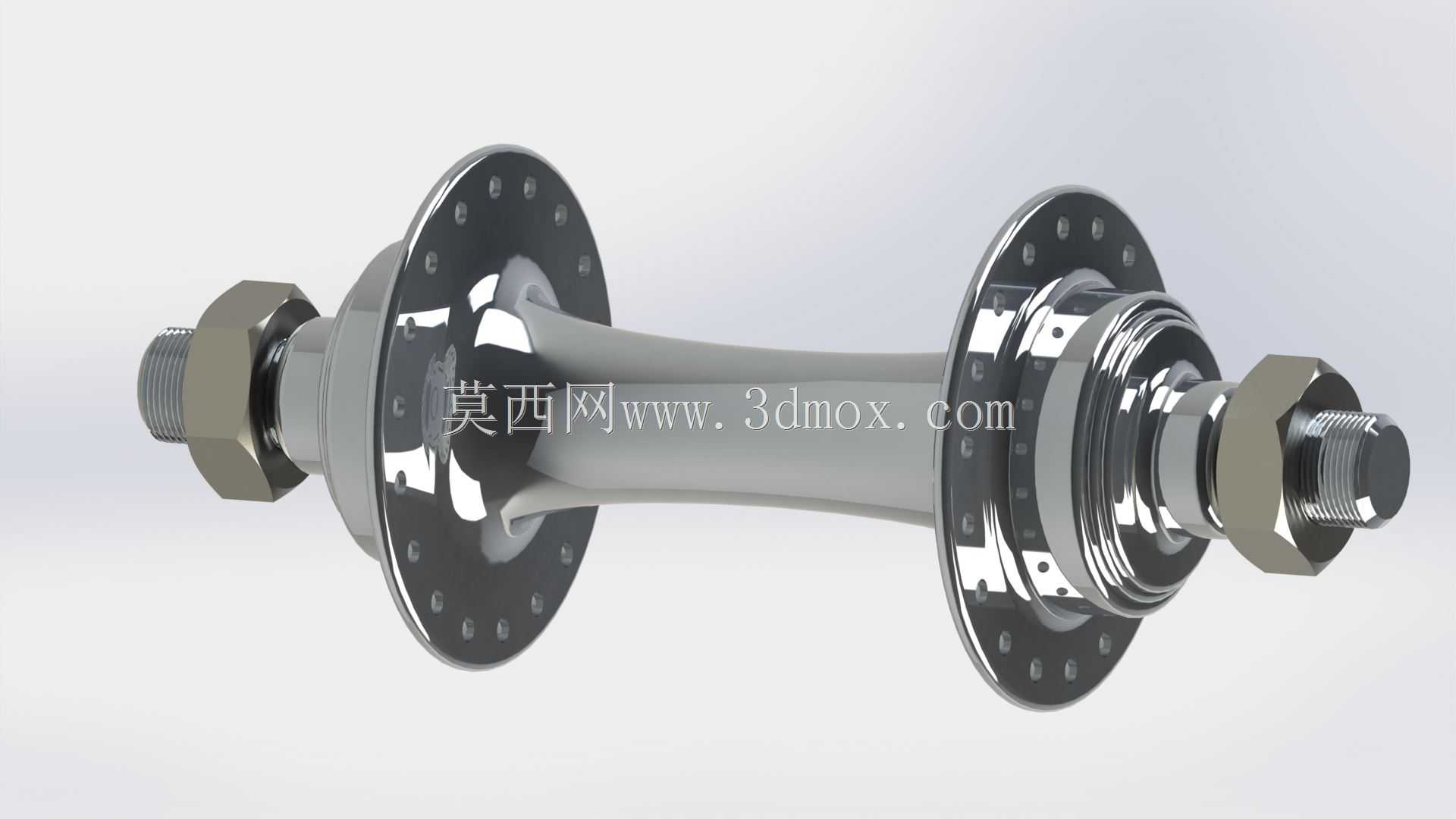

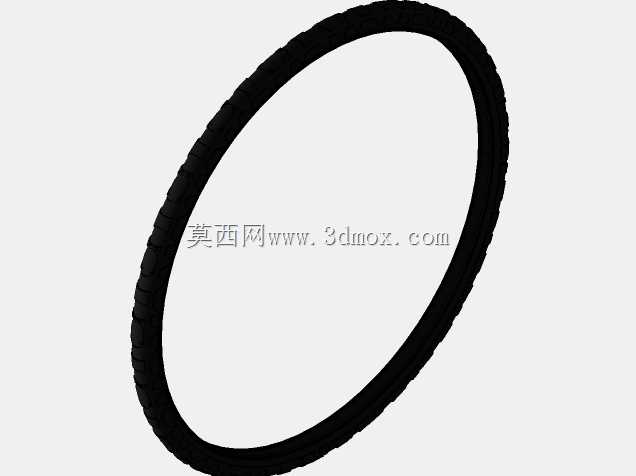

这款自行车轮结构主要面向民用通勤自行车、入门山地自行车的前轮装配场景，是整车行驶系统中直接接触地面、承担承载与导向功能的核心部件，可适配日常城市通勤、近郊非铺装路面轻越野等多种骑行场景，既能够单独作为维修替换配件适配同规格常规自行车架，也可作为整车生产环节的前轮组件完成前叉端的装配对接。在实际使用过程中，该车轮承担着整车加骑行者的全部前部载荷，同时配合车把转向动作完成行驶方向的调整，外胎表面的防滑胎纹可以在湿滑路面、细碎砂石路面提供足够的抓地力，避免骑行过程中出现侧滑风险，辐条式的结构设计可以在轮组受到路面冲击时，通过每根辐条的细微张力形变分散冲击力，既能够缓冲路面颠簸带来的震感，也能避免轮圈受集中载荷出现变形断裂的问题。从设计思路来看，这款轮组采用了经典的钢丝辐条搭配金属轮圈、充气橡胶外胎的成熟结构，整体以中心花鼓为受力核心，多根辐条呈放射交叉状均匀分布在花鼓与轮圈之间，每根辐条的张力可通过端部的螺纹结构进行微调，保证轮圈整体的圆度与端面跳动量控制在合理范围内，避免骑行过程中出现轮组偏摆、刹车蹭圈的问题；花鼓内部预留了标准轴承安装位，可兼容常规的滚珠轴承或密封轴承结构，两端的轴杆尺寸匹配常规民用自行车前叉的开档距离，不需要额外改装即可完成安装。在外形尺寸与安装边界上，这款轮组的整体直径适配常规26寸自行车的装配规格，轮圈宽度适配1.75到2.1宽度范围的常规自行车外胎，花鼓两端的轴杆直径为标准9mm规格，可兼容普通快拆结构或实心轴杆锁紧结构，轮组整体的轴向宽度控制在100mm以内，安装时不会与前叉腿、V刹或碟刹安装座产生结构干涉；外胎的胎齿高度控制在合理范围，既保证非铺装路面的抓地力，也不会在铺装路面骑行时产生过大的滚动阻力，轮圈的侧壁预留了刹车摩擦工作面，可兼容常规的钳形刹车、悬臂刹车等轮圈刹车结构，花鼓的一侧也预留了六钉碟刹安装位，可根据使用需求升级碟刹系统。
