双头壁挂式台扇结构三维设计

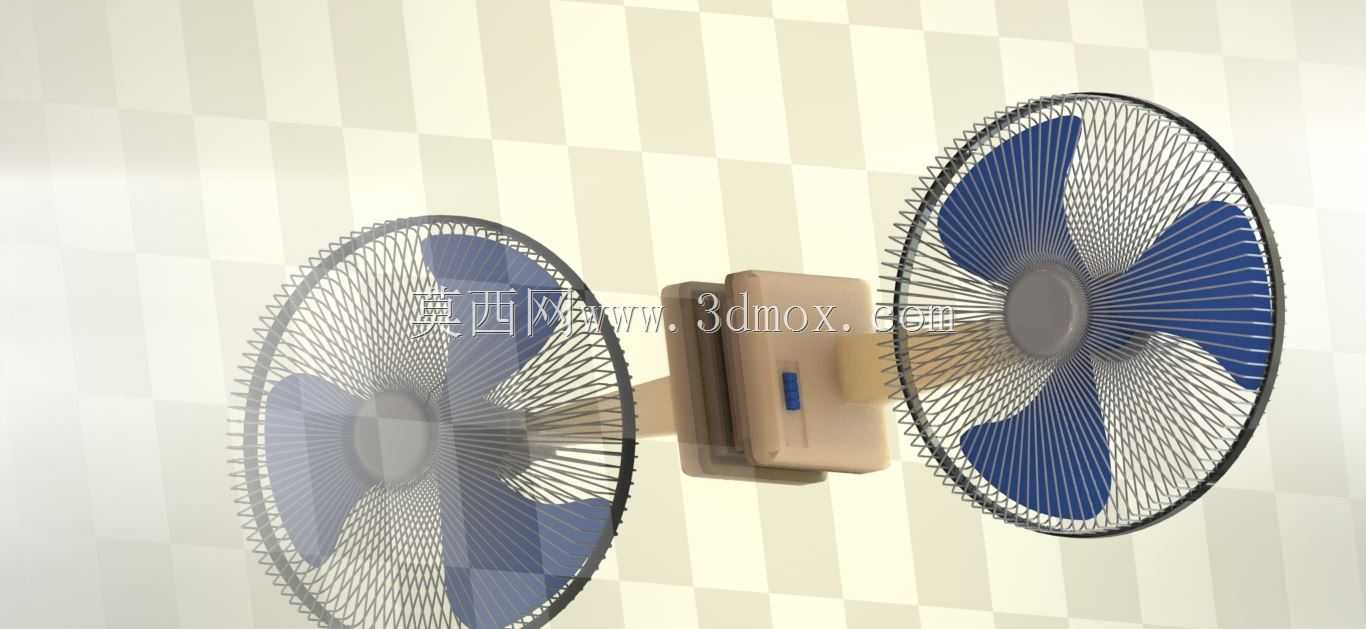

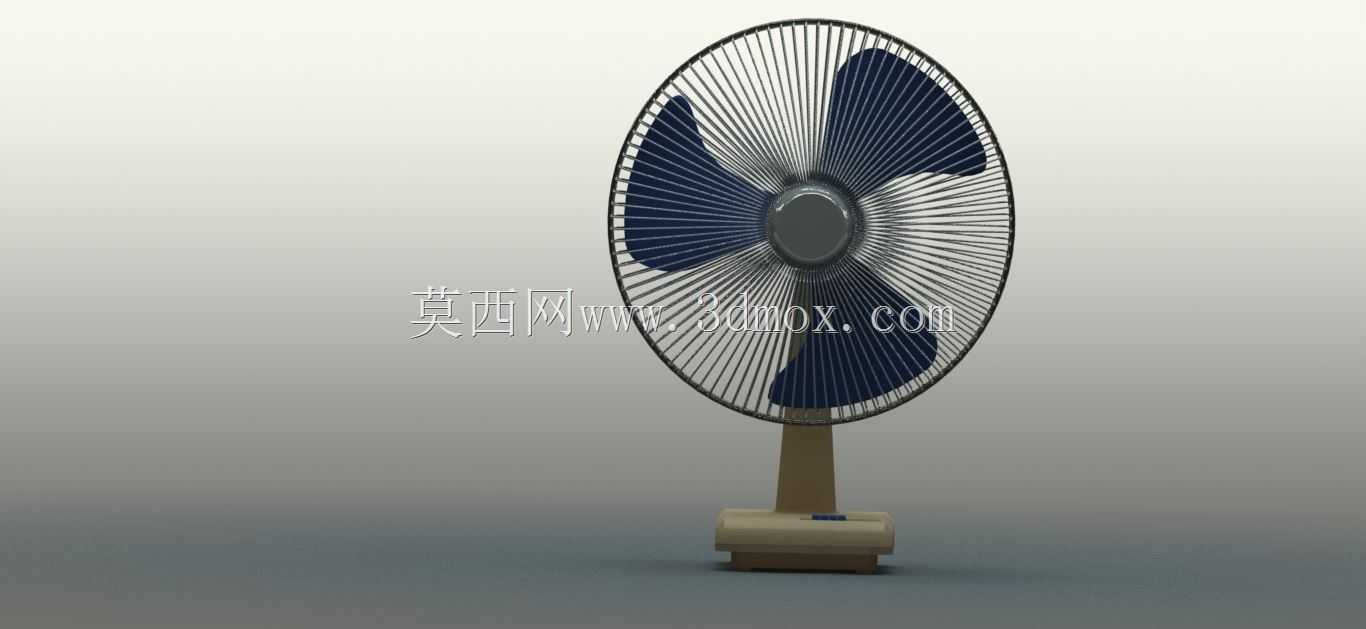

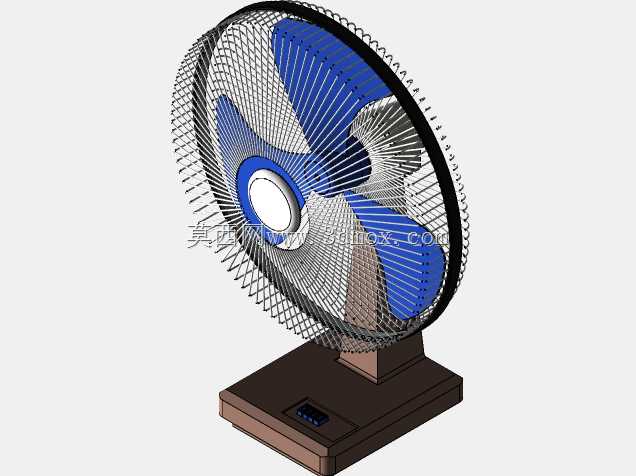

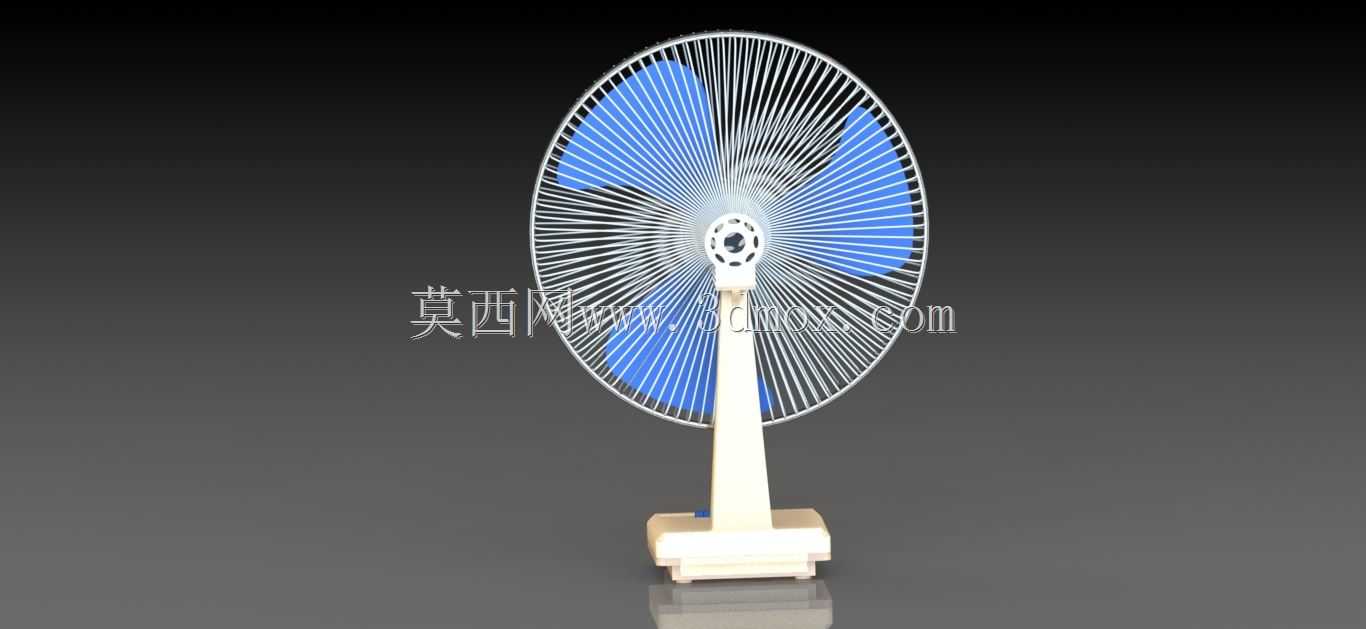

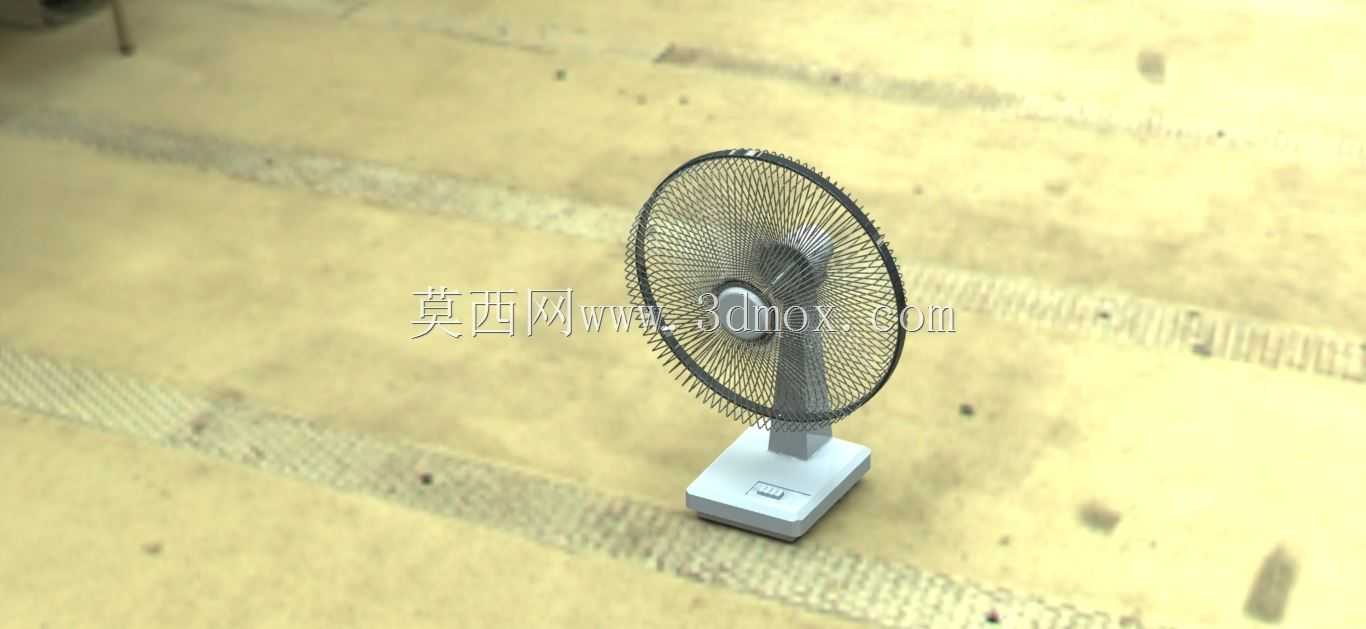

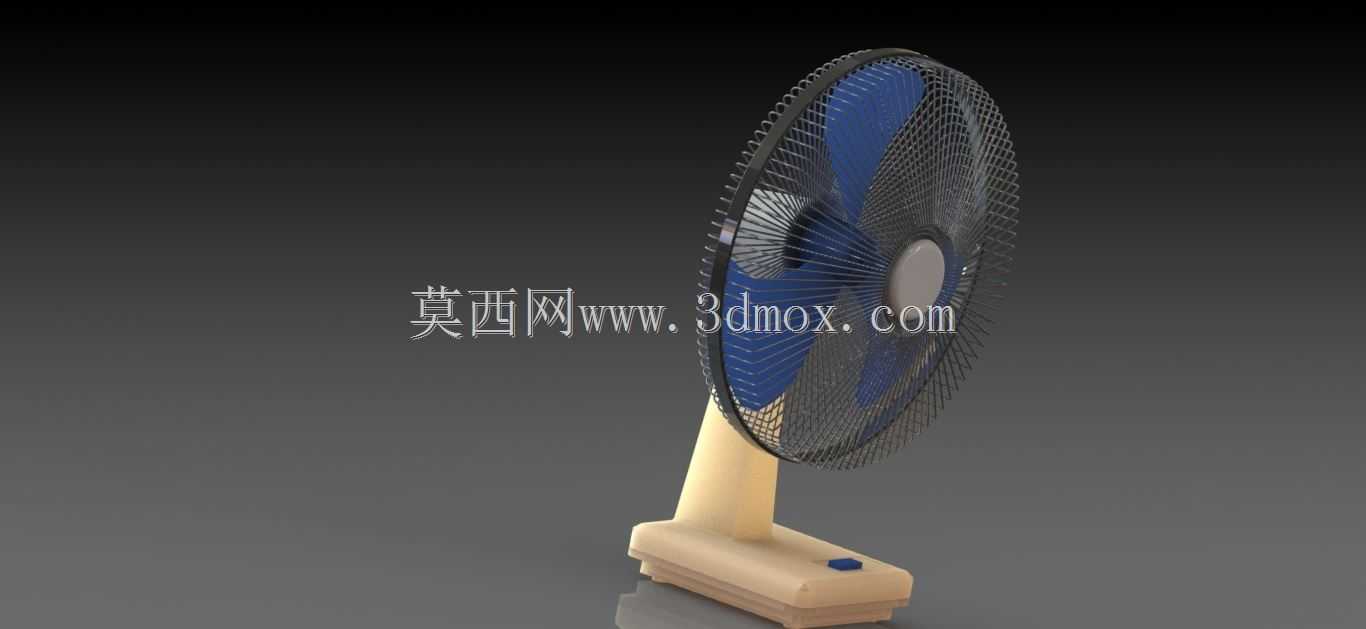

　　这款双头壁挂式风扇的结构设计，核心围绕小空间双向送风的实际使用需求展开，区别于常规单头台扇的单向送风逻辑，采用单电机驱动双风轮的传动布局，能够同时覆盖两个相邻的送风区域，适合在狭长型工位、宿舍上下铺相邻区域、小型便利店收银台旁这类需要同时给两个方向送风的场景使用，无需额外布置多台风扇，减少墙面安装点位与供电线路的布设。从结构组成来看，整体分为壁挂固定基座、传动连接段、两个独立的风轮组件三大部分，壁挂基座采用带加强筋的矩形壳体结构，背部预留四个沉头安装孔，适配常规墙面膨胀螺丝的安装尺寸，安装时基座背部与墙面的贴合面做了0.5mm的内凹处理，能够规避墙面不平整带来的安装翘边问题，基座内部预留电机安装位与走线槽，

　　控制按键设置在基座正面侧方，操作时无需探身到风扇出风面即可完成档位切换。传动连接段采用中空的圆管结构，内部贯穿传动轴与供电线路，两端分别连接两个风轮组件的中心转轴，连接段与基座的衔接处做了角度调节阻尼结构，能够根据实际安装高度调整两个风轮的俯仰送风角度，调节角度范围覆盖水平向下0到30度，满足不同坐高使用场景的送风高度需求。风轮组件部分采用三片式大弦长扇叶设计，扇叶的曲面弧度经过送风效率优化，在相同转速下能够输出更大的送风量，同时降低扇叶切割空气产生的风噪，扇叶外部的防护网罩采用前后圈卡扣式固定结构，网罩的钢丝间距控制在12mm以内，符合家用电器的安全防护要求，能够避免手指误触转动的扇叶，网罩中心的装饰盖同时起到转轴防尘的作用，

　　减少长期使用过程中灰尘进入转轴轴承导致的转动卡滞问题。设计过程中优先考虑了结构的易装配性，所有塑料壳体的连接位均采用自攻螺丝柱定位，相邻零件的配合面做了定位止口，装配时无需额外调整对位即可完成拼接，减少生产线上的装配工时；同时兼顾了后期维护的便捷性，网罩的卡扣结构无需专用工具即可徒手拆卸，方便用户定期清理扇叶与网罩上积附的灰尘，电机端盖预留了注油孔，长期使用后可以直接给轴承补充润滑脂，延长整机的使用寿命。从安装边界尺寸来看，整机横向展开的总长度控制在680mm，单个风轮的直径为300mm，基座的厚度为110mm，安装后风轮最外侧距离墙面的距离为360mm，不会占用过多的墙面外空间，避免人员走动时发生磕碰；两个风轮的转动平面保持平行，

　　送风方向相反，运行时两个风叶转动产生的反向扭矩能够部分抵消，减少整机运行时的振动，降低壁挂安装件的长期受力负载，提升安装结构的可靠性。在结构强度校核层面，壁挂基座的安装孔位做了局部加厚处理，能够承受整机重量1.5倍的静载荷，避免长期悬挂后出现基座开裂的问题；扇叶材料选用常规的ABS工程塑料，做了动平衡校准，转动时的径向跳动量控制在0.3mm以内，减少高速转动时的抖动与噪音；网罩的钢丝采用1.2mm直径的冷拔钢丝，焊接后做了喷塑处理，能够承受50N的侧向推力不变形，满足日常使用中的防护强度要求。
