实验室常用游标式瓦尼尔测量卡尺结构

在日常实验室检测、小尺寸工件来料核验、教学实操演示这类场景里，这类带瓦尼尔标度的游标卡尺是出镜率极高的手动测量器具，不像千分尺对操作熟练度要求高、测量行程受限，也不像光栅数显卡尺存在电池亏电、油污环境下按键失灵的问题，纯机械结构的瓦尼尔标度卡尺靠主尺与游标尺的刻度差实现精度读数，哪怕在多粉尘、少量切削液飞溅的金工实训台，或是化学实验室偶尔沾到试剂的操作环境里，只要定期清洁量爪测量面、给滑动导轨部位涂少量防锈润滑脂，就能长期保持稳定的测量精度，不会因为电子元件失效出现读数跳变的问题。

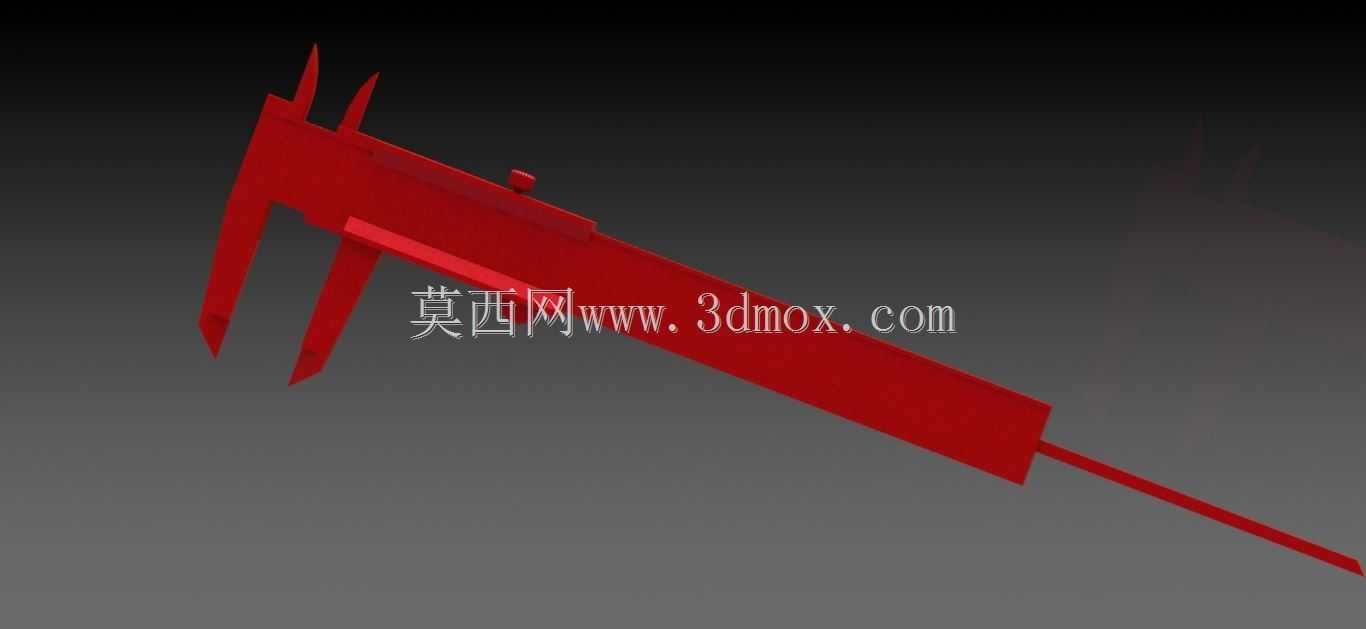

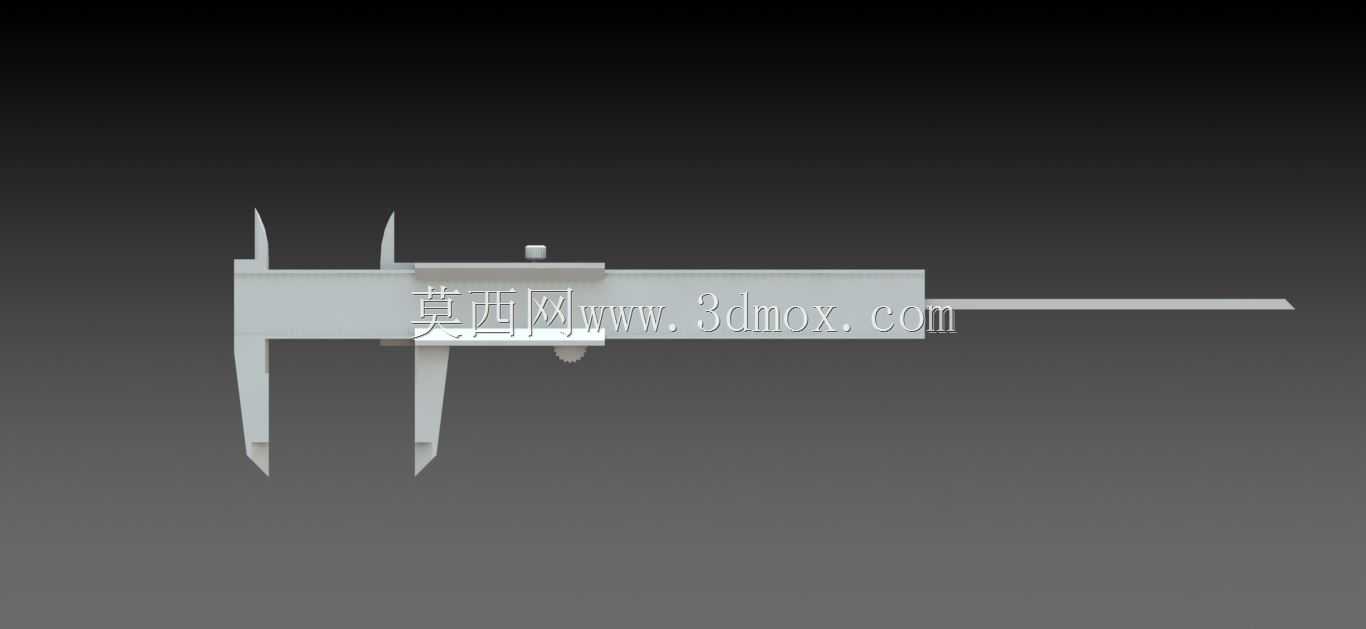

从实际使用的功能逻辑来看，这套结构的设计完全围绕手动测量的操作习惯展开，外侧两个平直量爪用来检测工件的外部轮廓尺寸，比如圆棒料的直径、块状零件的长宽、薄壁件的厚度，只要将量爪贴紧被测面、保持卡尺与被测尺寸方向平行，就能避免测量力不均带来的读数误差；内侧带刃口的量爪用来测内孔直径、凹槽宽度这类内部尺寸，测量时要注意将量爪伸到内孔的最大直径位置，避免斜置导致测量值偏小；尾部伸出的深度测杆则用来检测盲孔深度、台阶高度差，测杆端面贴紧孔底时，主尺端面要贴合工件的基准平面，才能保证深度尺寸的测量准确性。

做这套三维结构的时候，首先要卡准的就是各部件的装配配合边界，主尺本体的导轨槽与游标尺的滑动凸台要采用间隙配合，保证滑动时无卡滞、无明显晃动，间隙量控制在0.02mm以内，既不会因为间隙过大导致量爪错位影响精度，也不会因为配合过紧在温度变化时出现滑动阻滞。量爪的测量面要做平面度与平行度的公差约束，两个外测量爪闭合时，整个测量面要完全贴合，不透光线，这是保证测量精度的基础，建模时要给测量面预留后续研磨的工艺余量，避免加工后形位公差超差。

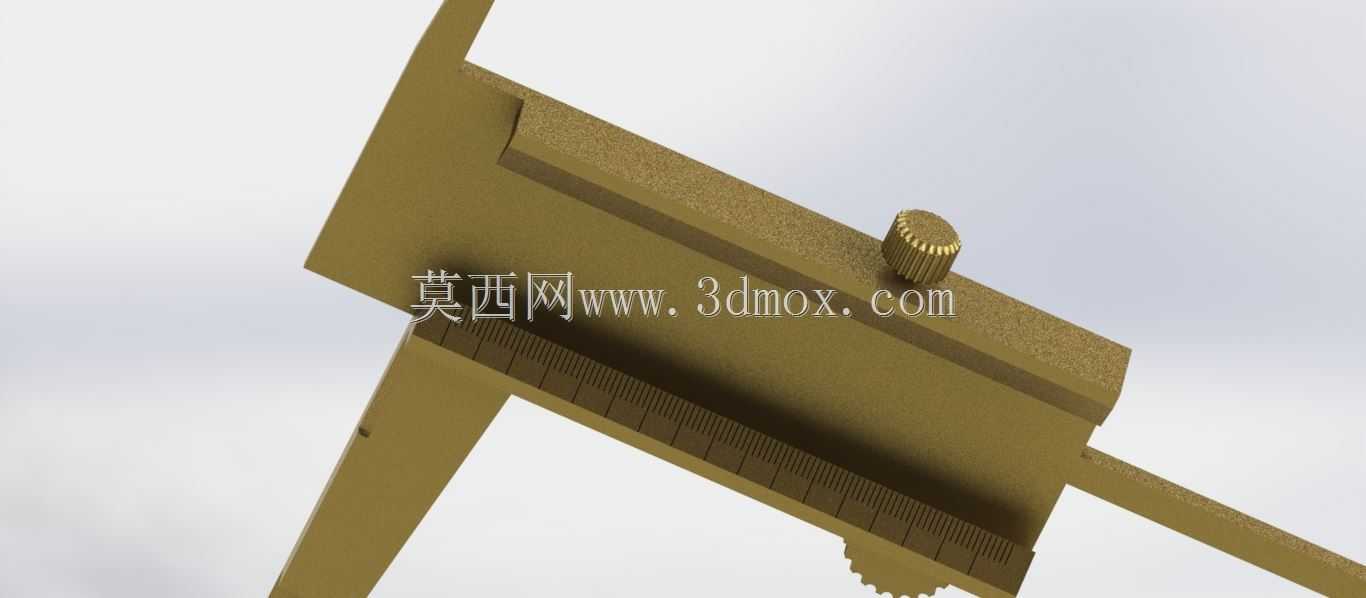

外形尺寸上，这类常用量程的卡尺整体长度控制在230mm左右，主尺宽度16mm，厚度4mm，完全适配成年人单手握持操作，拇指可以搭在游标尺的推块位置，单指就能推动游标尺沿主尺滑动，靠近测量面时可以慢慢微调推力，让量爪轻轻贴合被测工件表面，不会因为推力过大导致量爪弹性变形产生测量误差。固定游标尺位置的锁紧螺钉设置在游标尺的侧面，拧紧后可以锁定游标尺位置，方便在狭窄空间内测量后取出卡尺读数，不会因为移动过程中游标尺窜动导致读数变化。

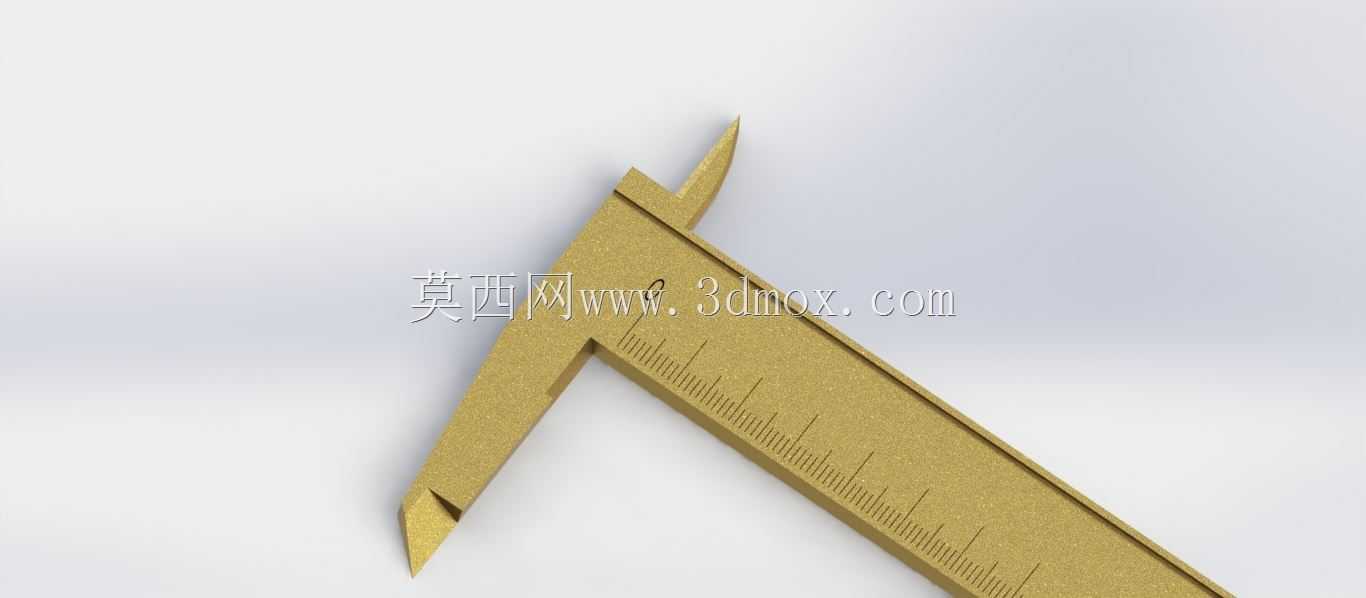

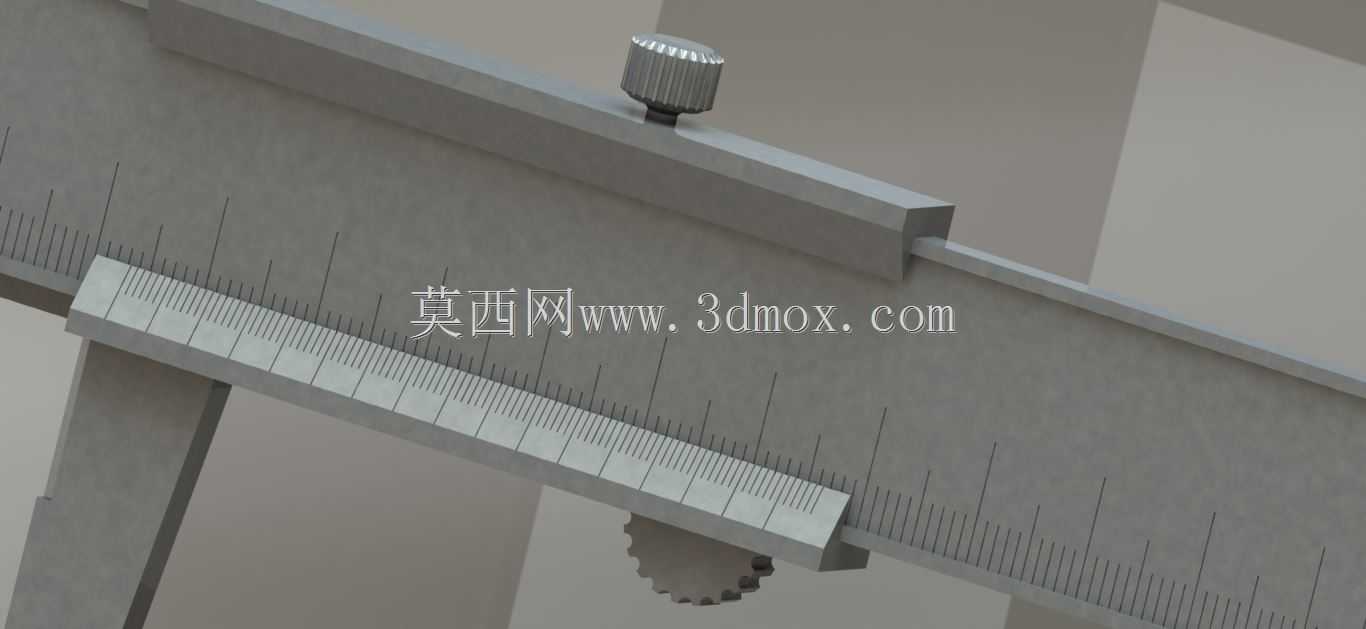

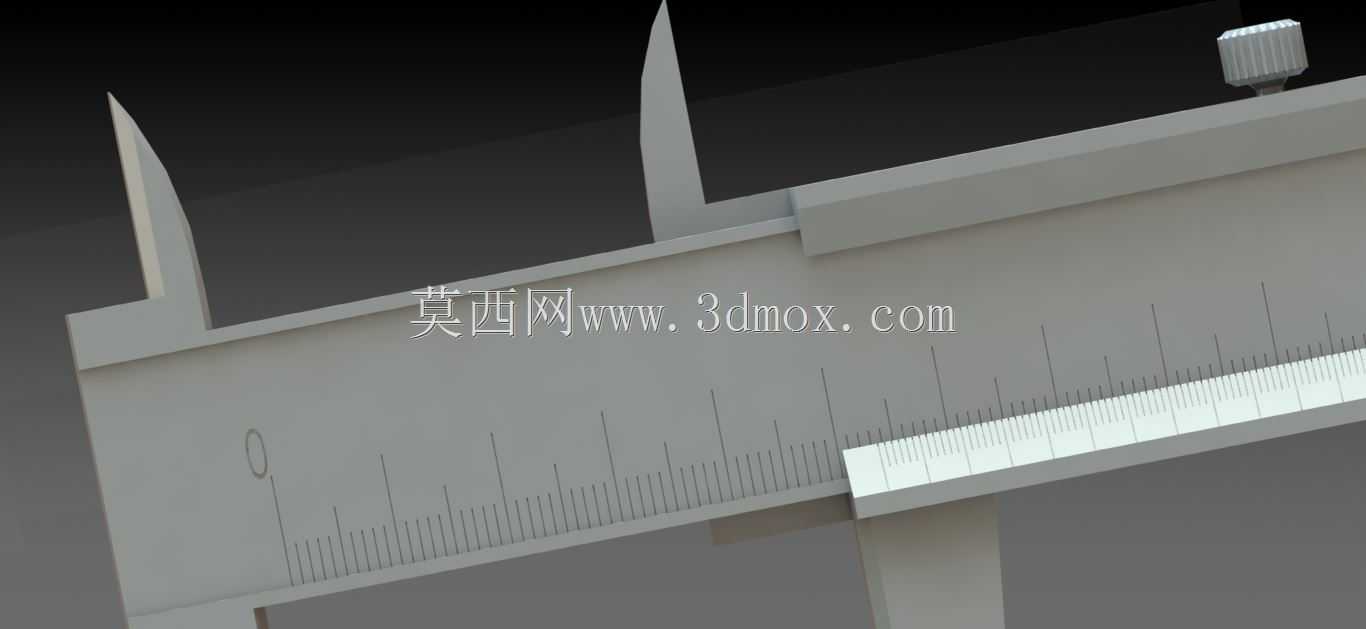

瓦尼尔标度的刻度设计是整个结构的核心，主尺按毫米间隔做刻度标识，游标尺的刻度总长度对应主尺的n-1个刻度间隔，通过刻度差来实现细分读数，建模时刻度线的深度、宽度要保持一致，数字标识的位置要对齐对应刻度线，避免读数时出现视觉偏差。整个卡尺的边角位置都做了小圆角钝化处理，没有尖锐的棱角，日常拿取使用时不会划伤手部，深度测杆的端部做了小平面处理，避免长期使用后端部磨损变圆，导致深度测量出现偏差。

在实际的设备维护、零件测绘场景里，这种卡尺不需要外接电源，随时拿起来就能用，对于0-150mm量程范围内的尺寸检测，精度完全能满足常规实验、普通机加工零件的检测需求，很多一线操作人员更愿意用这种纯机械结构的卡尺，就是因为它的可靠性高，不会受现场环境的电磁、温湿度剧烈变化影响，只要定期校准零位，就能长期保持稳定的测量性能。建模过程中还要注意各活动部件的运动行程限位，游标尺滑动到主尺两端时要有硬限位结构，避免滑动超程导致部件脱落，量爪张开到最大量程时，不会因为滑动超程导致游标尺从主尺上脱出，提升结构的使用耐用性。
