桌夹式工业虎钳夹持工装结构设计

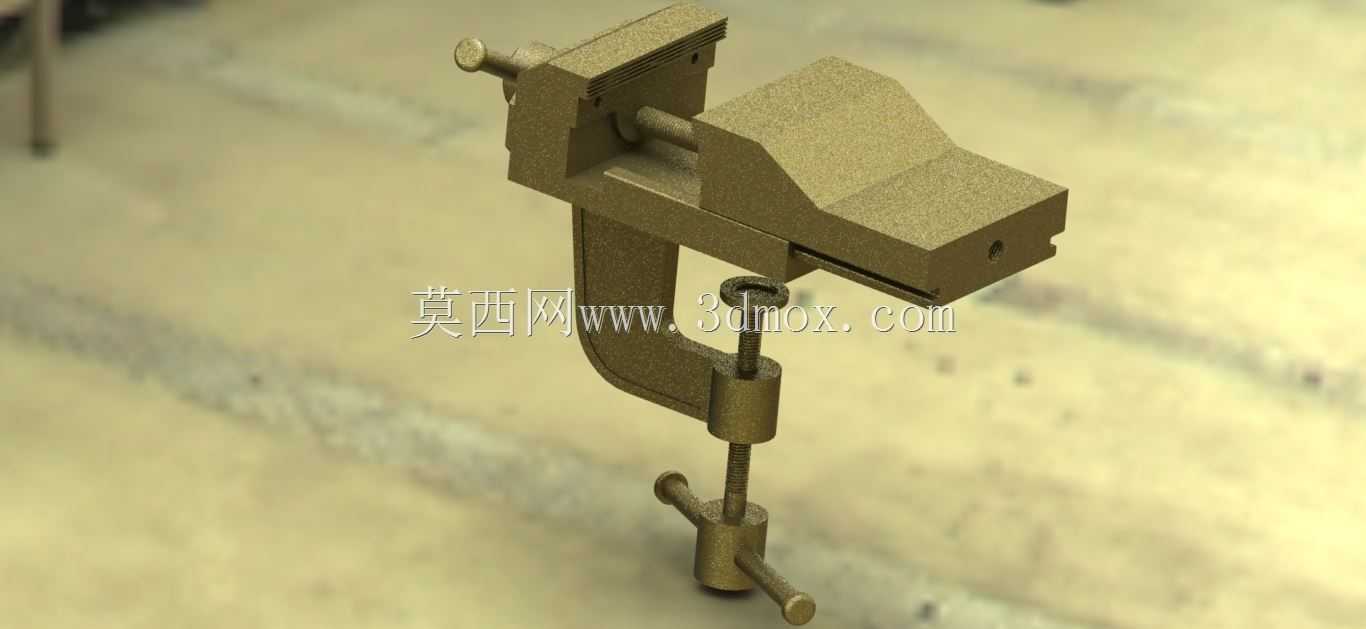

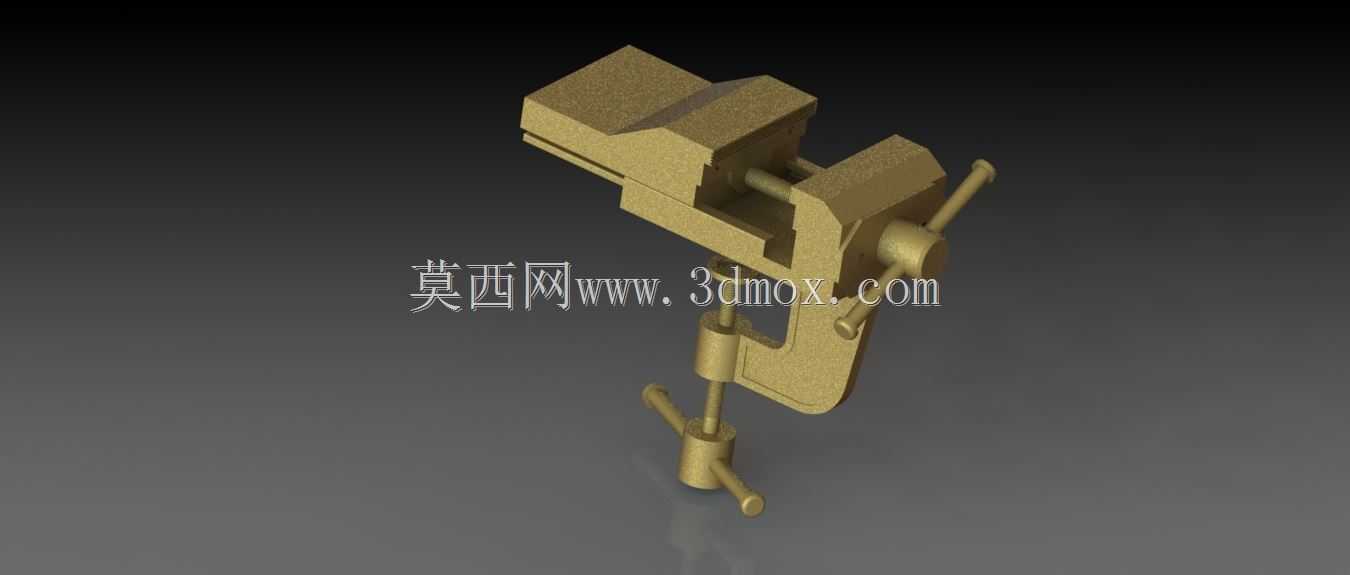

这款桌夹式虎钳是面向小型加工、装配、修配场景设计的手动夹持工装，区别于重型机用台虎钳的落地安装形式，它采用C型夹座配合顶紧螺杆的结构，可快速固定在厚度适配的工作台边缘、工装架台面、临时操作台边沿，无需在台面上打孔预埋螺栓，拆装转移十分便捷，非常适合流动维修工位、小型实训台、家庭工坊、临时装配点这类没有固定钳台预留安装位的场景使用。从功能结构来看，它的核心夹持单元由固定钳身、活动钳块、传动丝杆、导向轨组成，转动钳身端部的手柄即可带动丝杆旋转，驱动活动钳块沿导向轨做直线往复运动，实现对工件的夹紧与松脱，钳口接触面做了防滑处理，可在夹持金属坯料、小型零件、塑料件、木质工件时提供足够的静摩擦力，避免加工过程中工件移位。夹装固定单元的设计充分考虑了桌面安装的边界条件，C型夹座的开口深度适配常规工作台的台面厚度范围，下方的顶紧螺杆端部配有旋转手柄，转动手柄即可让顶紧块向上抵紧台面下沿，配合夹座上沿的承压面将整个虎钳牢牢锁止在台面上，顶紧块与台面接触的端面做了增大接触面积的设计，可降低单位面积压强，避免夹伤木质、亚克力这类软质台面。设计过程中优先保证了夹持刚性，钳身主体采用一体式结构设计，活动钳块与导向轨的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又避免间隙过大导致夹持时工件晃动，丝杆采用梯形螺纹传动，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动导致松脱，无需额外加装锁止机构即可保证夹持可靠性。从安装边界来看，这款虎钳的整体外廓尺寸紧凑，安装后不会占用过多台面操作空间，钳口的开合行程覆盖了小型工件的常规夹持尺寸范围，可满足小型零件锉削、钻孔、攻丝、装配、打磨、样品修整等多类操作的夹持需求。在实际工业场景中，这类虎钳常被用于生产线上的小型部件预装工位，工人可将其固定在流水线旁的辅助台面上，用来夹持待装配的小型组件，完成螺丝紧固、端子压接、零件修边等操作；在设备维修现场，维修人员可将其临时夹在设备旁的机架边沿或者便携工作台上，夹持待维修的小零件进行拆解、修复、更换配件等操作，无需来回往返钳台工位，大幅提升维修作业效率；在职业院校的钳工实训课堂上，这类可快速拆装的虎钳也可根据实训需求灵活布置在实训台面上，满足多人同时实操的教学需求，不需要对实训台做永久性改造。结构设计上充分考虑了手动操作的人机工程，钳身的操作手柄长度经过合理匹配，转动时的力臂长度适配普通人手的操作力度范围，夹紧常规硬度工件时不需要借助加力杆即可提供足够的夹紧力，同时避免操作力过大导致丝杆或钳身过载变形；夹座下方的顶紧手柄同样采用十字形小手柄设计，单手即可完成虎钳在台面上的固定与拆卸，操作门槛低，不需要额外的安装工具即可完成部署。夹持作业时，活动钳块的运动方向与钳身安装基面保持平行，可保证被夹持工件的定位面与台面保持合适的角度，方便操作人员进行各类加工作业，钳口的高度位置经过优化，操作时手臂可自然搭放在台面上，长时间作业也不易产生疲劳。不同于重型机用虎钳需要配合铣床、钻床等固定设备使用，这款桌夹式虎钳的使用场景更加灵活，既可以作为固定工位的常备夹持工具，也可以作为临时作业的便携夹持工装，整体结构没有复杂的传动部件，日常维护仅需定期在丝杆和导向配合面涂抹润滑脂即可，长期使用也不易出现故障，耐用性表现优异。
