特殊啮合结构齿轮齿条组合传动构件

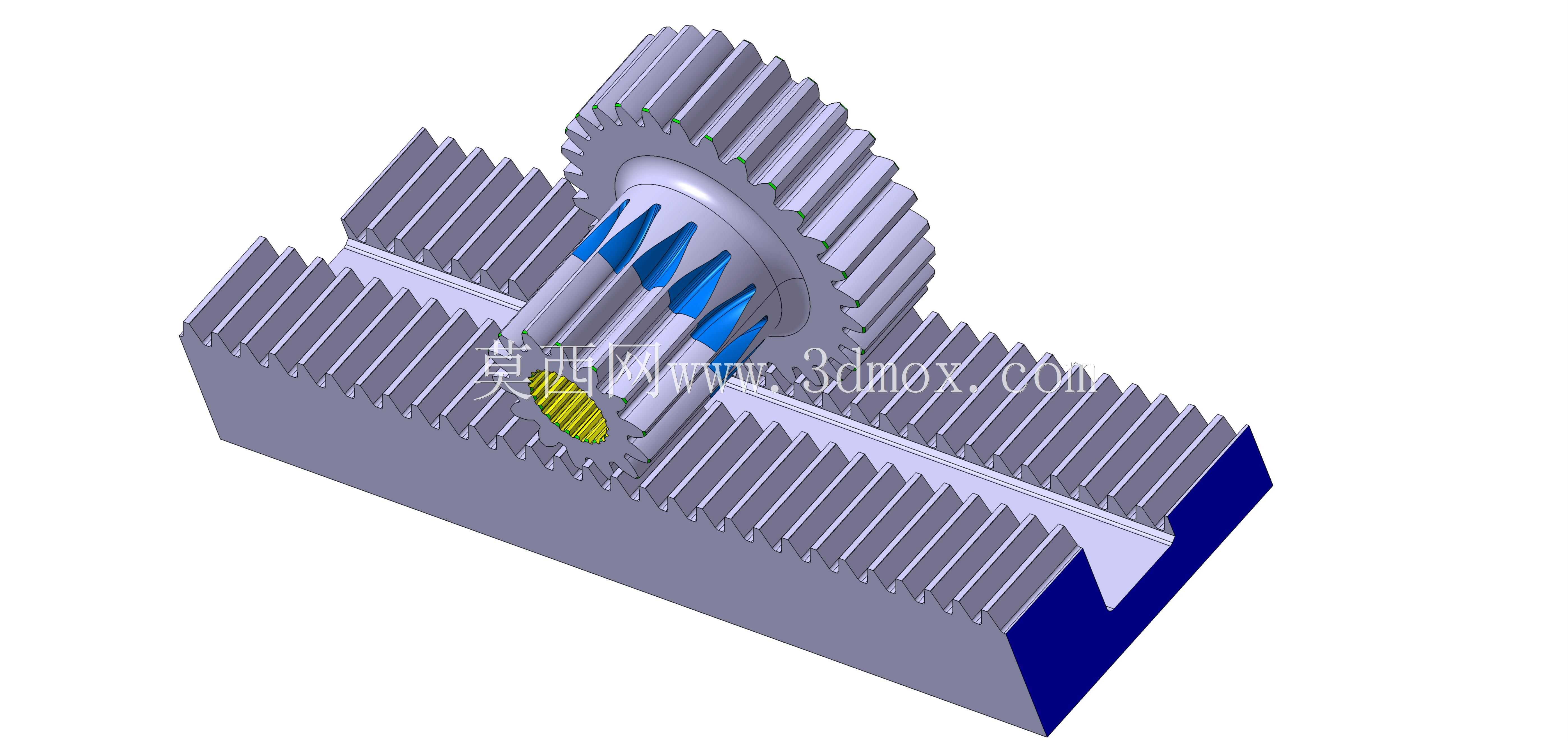

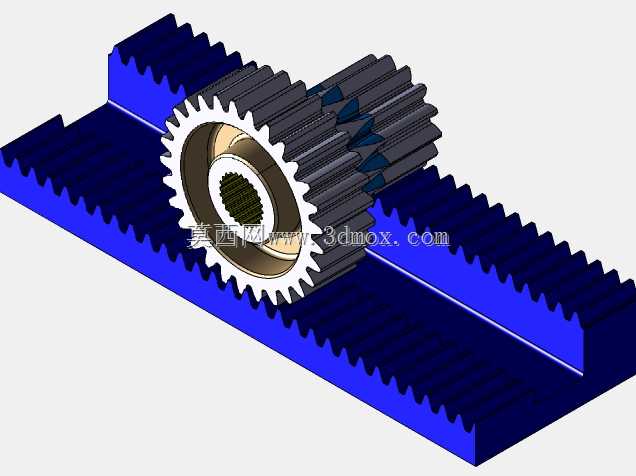

这套特殊啮合的齿轮齿条组合构件，主要面向非标传动机构的原理验证、特殊工况传动方案开发场景使用，在常规齿轮齿条传动的基础上做了啮合逻辑的特殊设计，可用于教学演示、特殊传动路径验证、创意机械结构开发等场景。从功能特性来看，常规齿轮齿条传动是将旋转运动转化为直线运动，或是将直线运动转化为旋转运动，传动过程中齿轮与齿条的齿形完全匹配，啮合点沿齿面连续滑动，传动比恒定。而这套构件在齿轮轴上集成了三种不同齿形的轮齿结构，分别对应齿条上不同的啮合区域，在传动过程中可以实现非连续的步进式传动效果，在需要间歇进给、特殊点位锁止的非标设备中，可替代传统的棘轮棘爪结构，传动过程更平稳，冲击载荷更小。从设计思路来看，建模时首先确定了齿条的基准安装面，将齿条的底部安装面作为整个装配体的定位基准，齿条的齿向沿长度方向布置，两侧设置有导向限位边，可直接嵌入设备的导向槽内完成安装，不需要额外设计导向结构，安装边界可根据设备的行程需求调整齿条长度，齿轮组件的中心高与齿条的分度线完全对齐，保证啮合间隙处于合理范围，避免出现卡滞或侧隙过大的问题。齿轮部分采用同轴多齿形集成设计，中间段为螺旋齿结构，两端分别布置正齿与特殊齿形，不同齿形与齿条对应区域啮合时，会产生不同的传动阻尼与传动比，在需要多段变速进给的小型自动化设备中，可通过调整齿轮的轴向位置，切换不同的啮合齿形，实现不同进给速度的切换，不需要额外设置变速齿轮组，大幅缩小传动机构的占用空间。在实际应用中，这类特殊传动结构常被用于小型非标检测设备的进给机构、教学用机械原理演示台、创意机械装置的动力传输部分，相比常规齿轮齿条传动，它可以在有限的安装空间内实现更多的传动功能，不需要额外增加离合、变速构件，降低整个传动系统的复杂度。建模过程中对齿形的啮合间隙做了精准控制，每个齿形的啮合侧隙控制在0.02-0.05mm之间，既保证传动过程中不会出现卡滞，也避免侧隙过大导致的传动回程误差，齿轮轴的两端预留有轴承安装位，可直接搭配标准深沟球轴承完成转动支撑，安装时只需要保证齿轮轴线与齿条长度方向垂直，即可保证传动顺畅，不需要复杂的调试过程。齿条的安装面做了平面度处理，安装时贴合设备基准面后用螺栓紧固即可，齿条的两端设置有限位凸台，可防止齿轮运动到行程末端时脱开，提升机构运行的可靠性。
