山地车36T宽窄齿单盘牙盘结构设计

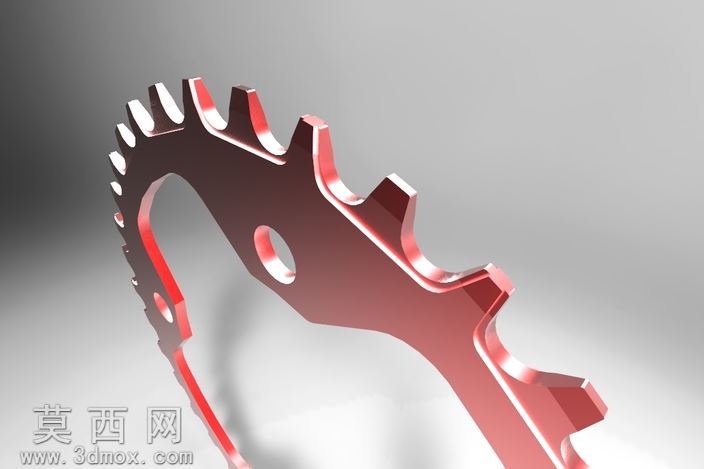

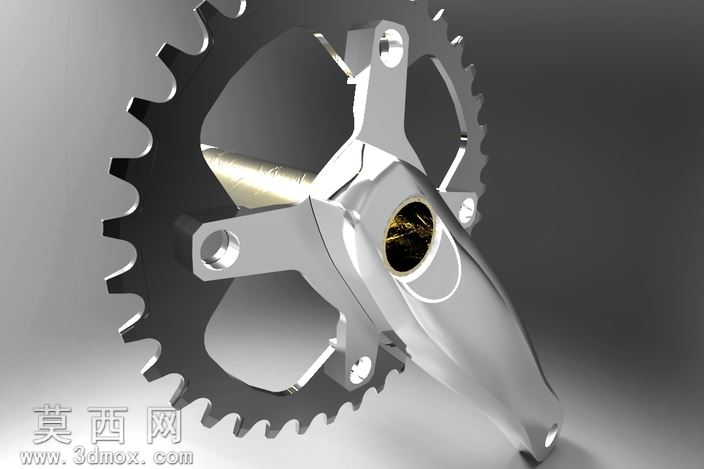

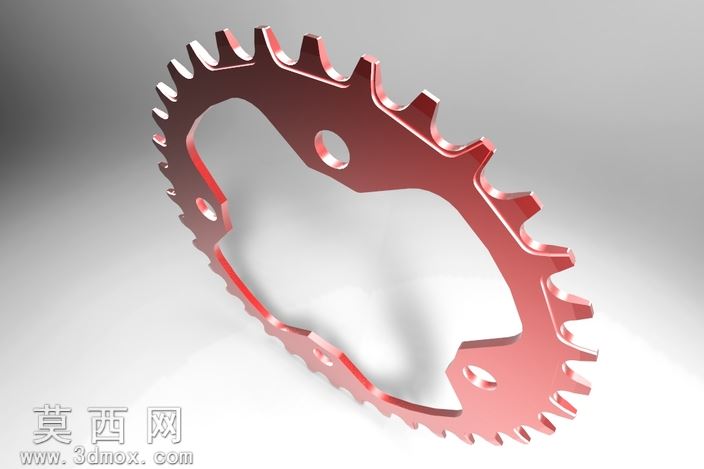

本作品为山地车传动系统用36T宽窄齿牙盘三维建模成果，建模过程围绕山地车越野骑行的传动需求展开，首先基于单盘传动系统的防掉链设计逻辑，确定宽窄交替的齿形排布方案，宽齿对应链条外链片间隙、窄齿对应链条内链片间隙，从结构根源上降低链条在颠簸路况下的侧向滑脱概率。建模阶段先绘制齿盘的基准轮廓草图，精准标定36个齿的分度圆、齿顶圆、齿根圆参数，对每个齿的侧边做适配链条啮合的弧度倒角，避免齿形棱角与链条链片发生硬摩擦，提升传动啮合的顺滑度。齿盘主体采用7075铝合金常用的硬质金属材质参数设置渲染材质，表面做哑光阳极氧化的质感处理，齿尖边缘做高亮倒角的光影表现，还原金属切削加工后的真实质感，同时对齿盘上的安装定位孔做精准的位置公差匹配，确保孔位与曲柄安装接口的同轴度符合装配要求。结构设计上针对山地车大力踩踏的受力场景，对齿根位置做加厚过渡处理，分散踩踏时的应力集中，避免齿根断裂风险，齿盘整体做轻量化镂空优化，在保证结构强度的前提下减少不必要的材料冗余，降低传动系统的旋转重量。渲染阶段采用影棚级柔光布光，主光源从侧上方打亮齿盘的齿形轮廓，通过红色边缘光勾勒齿盘的立体结构，背景采用渐变灰色突出主体金属质感，清晰展现每个齿的宽窄形态、安装孔位结构以及盘体的过渡曲面，完整呈现该牙盘从齿形设计、结构强化到轻量化处理的全流程设计思路，可直接用于山地车传动系统的装配验证、结构受力仿真以及加工生产的图纸参考。
