P7LEDLenser自行车把手固定手电筒设计

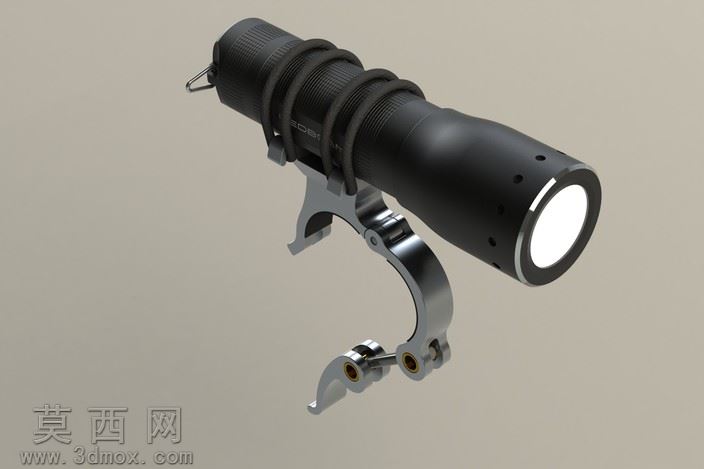

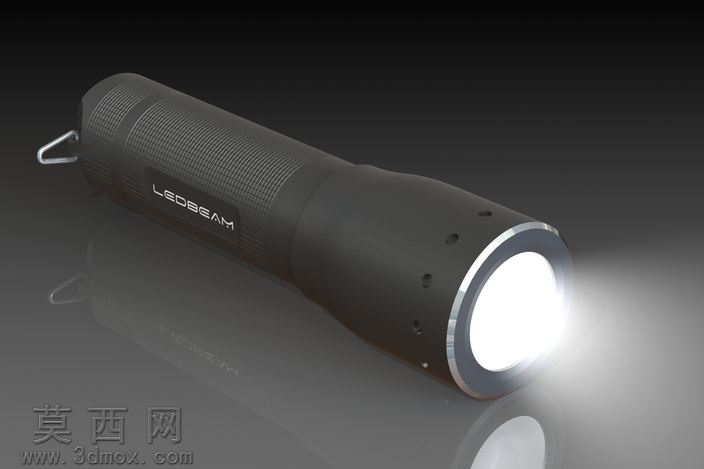

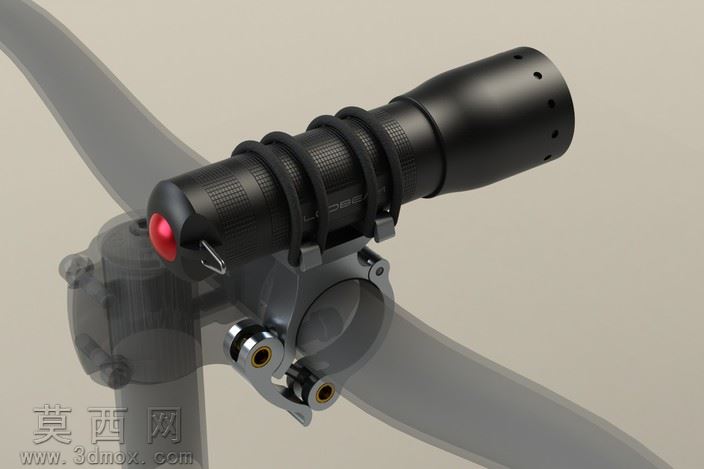

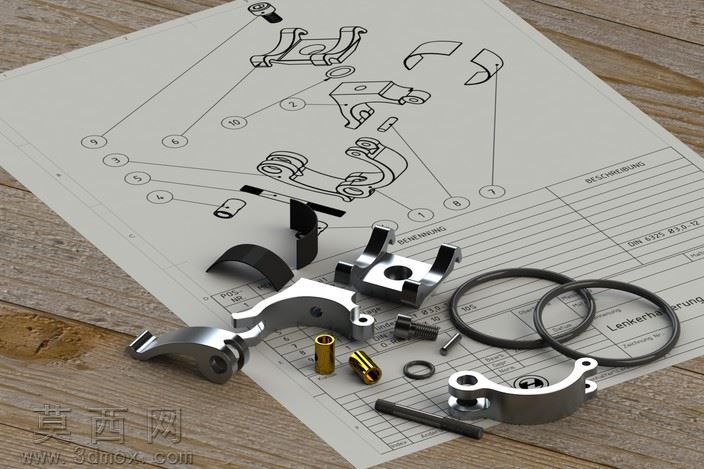

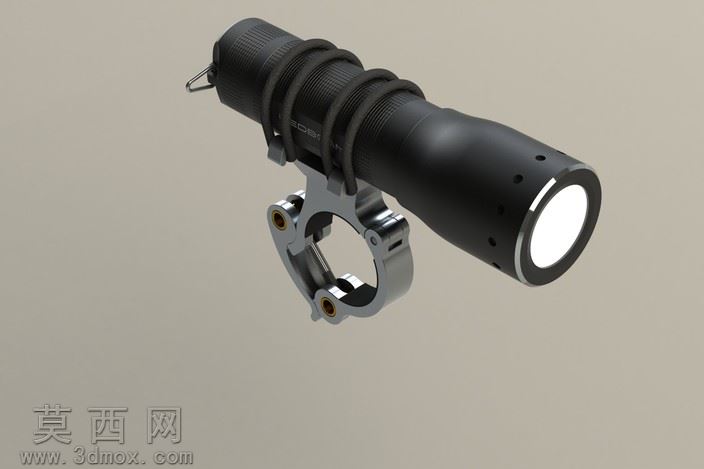

本作品为适配自行车车把安装的P7LEDLenser手电筒固定结构三维设计，建模阶段采用SolidWorks完成全参数化构建，首先针对LEDLenser P7手电筒的筒身外径、防滑纹理段位置、尾部按键凸起尺寸进行1:1测绘还原，确保筒身曲面与防滑滚纹的细节精度，筒身的分段式防滑环、尾部红色开关按键、头部散热孔阵列均通过曲面扫描、阵列特征完成建模，还原实物的握持纹理与功能结构。固定夹结构是本次设计的核心，采用快拆式抱箍结构适配标准自行车车把管径，夹体内侧设计防滑胶垫贴合位，通过两颗带衬套的锁紧螺栓实现夹体开合，既保证夹持稳定性，又避免刮伤车把漆面；筒身固定部分采用三道弹性绑带卡槽设计，绑带采用高弹性橡胶材质模拟，可快速将手电筒卡入固定位，同时支持快速拆卸作为手持手电使用。渲染阶段采用哑光黑色硬质阳极氧化材质模拟筒身金属质感，调整反射粗糙度还原手电表面的细腻磨砂触感，尾部开关采用半透明红色PC材质，设置次表面散射参数模拟按键的透光效果；固定夹部分采用哑光铝合金材质，金属螺栓添加轻微磨损质感提升真实度，绑带采用哑光黑色橡胶材质，调整凹凸贴图模拟橡胶表面的细微颗粒感。场景搭建时将装配体固定于自行车车把模型上，采用柔和侧光打亮筒身轮廓，突出固定结构的夹持逻辑与整体装配关系，阴影设置为软阴影弱化边缘生硬感，背景采用低饱和度浅灰色突出产品主体。设计思路围绕骑行场景的实用需求展开，兼顾手电的手持使用与车把固定的双重场景，固定结构不破坏手电原有外观与功能，拆装操作无需额外工具，夹体的铰接结构做了限位设计，避免开合角度过大导致零件脱落，螺栓孔位添加衬套特征减少长期使用的磨损，整体结构紧凑无突出棱角，避免骑行过程中发生磕碰剐蹭，适配山地车、公路车等多种车型的标准管径车把安装，满足夜间骑行的照明固定需求。
