本田ZB50轻便摩托整车框架结构三维设计

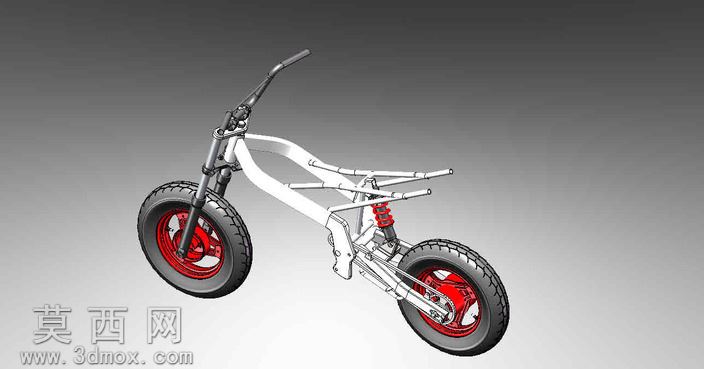

本次三维设计围绕本田ZB50轻便摩托的核心车体框架展开，建模阶段以实车扫描参考为基础，先通过草绘勾勒出整车的比例轮廓，确定前后轮轴距、车把高度、座椅安装位的核心尺寸参数，再逐步搭建各部件的实体特征。车架主体采用管状结构建模，通过扫掠命令生成不同管径的金属管材，精准还原原车弯管的弧度与拼接位置，对管材衔接的焊接点位做了细化处理，添加了微小的焊道凸起特征，提升模型的真实质感。前后轮毂采用分体式建模，先构建轮辋的环形曲面，再绘制辐条的阵列特征，匹配红色烤漆的材质属性，调整材质的漫反射与高光参数，还原金属漆面的亮泽质感，轮胎部分添加了胎面的防滑花纹纹理，通过凹凸贴图模拟橡胶材质的粗糙触感。前叉部分还原了伸缩式减震的套筒结构，区分了内管与外管的金属材质差异，后减震部分还原了螺旋弹簧与阻尼筒的组合结构，弹簧部分通过螺旋扫描生成实体，调整螺距与线径参数匹配实车比例，阻尼筒添加了表面的安装固定卡扣细节。车把部分还原了握把、刹车手柄的安装结构，预留了后续加装操控配件的安装点位。建模过程中对发动机、水箱、座椅等暂未细化的部件预留了标准安装接口，后续可通过扫描实车部件完成对应位置的装配匹配。渲染阶段采用渐变灰色背景，布置三点式打光方案，主光源从斜上方投射凸显车架的结构轮廓，辅光源补全暗部细节避免阴影死黑，添加环境反射贴图模拟金属部件的环境反光效果，最终呈现出清晰展示车体框架结构的渲染效果，整体模型严格遵循原车的结构比例，各部件的装配关系准确，可用于后续的整车装配验证、结构改装设计以及相关教学演示场景，为后续完善整车全部件模型提供了精准的框架基础。
