家用沥水肥皂盒注塑成型模具结构

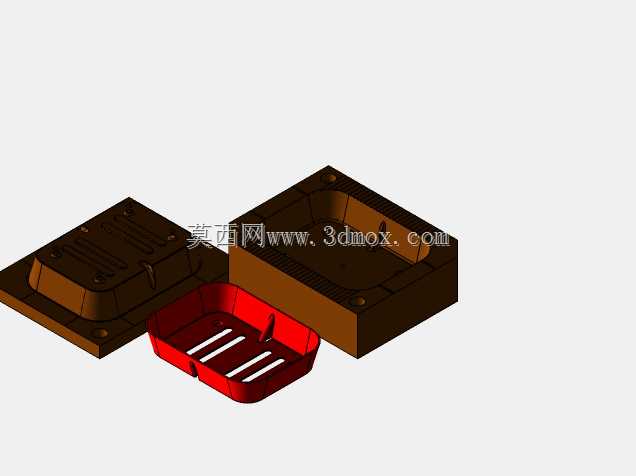

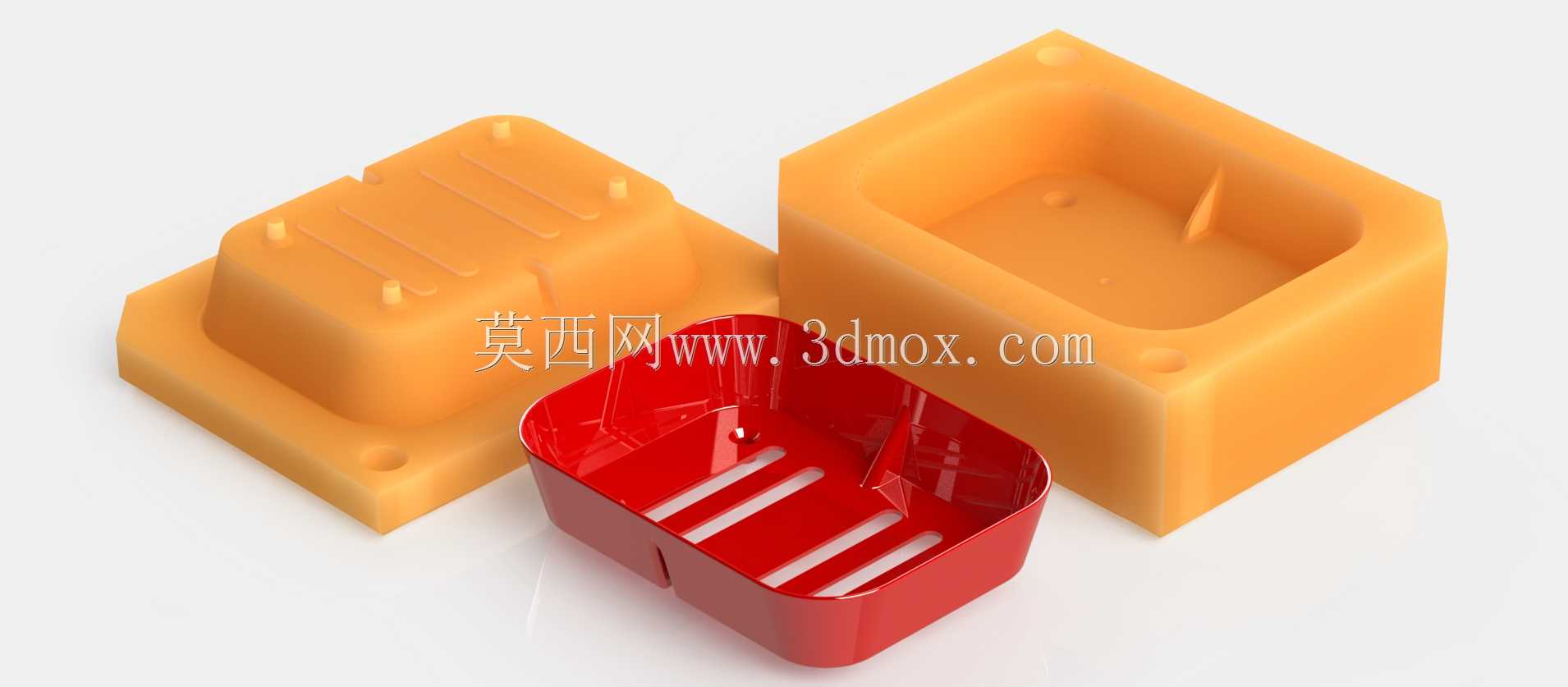

这套模具对应生产的是家用浴室场景常用的带沥水结构肥皂收纳盒，日常使用中主要解决普通皂盒积水导致肥皂软化泡发的痛点，成品可直接放置于洗手台、浴室置物架、淋浴区边角位置，适配绝大多数常规尺寸的市售洁面皂、洗衣皂摆放，是卫浴日用品领域消耗量较大的小型塑料配件。从模具结构来看，整套采用一模一腔的布局设计，分为公模、母模两个核心成型部分，母模侧加工出肥皂盒的外轮廓型腔，表面做了细微的磨砂纹理处理，避免成品外观出现明显的注塑流痕与缩水痕，公模侧对应成型肥皂盒的内部腔体与底部沥水格栅结构，沥水栅格的筋位厚度控制在1.2mm，既保证栅条的结构强度不会在日常取放肥皂时发生断裂，又能避免筋位过厚导致注塑冷却时出现表面缩印，影响成品外观质感。模具的进胶点设计在肥皂盒底部的非外观面边缘，采用侧浇口进胶方式，熔融的PP或ABS塑料熔体可以平稳填充整个型腔，填充过程中不会在外观面留下明显的浇口痕迹，后续去除浇口的工序也更加简便，不需要额外打磨外观面。模具的分型面沿着肥皂盒的口部外沿设置，贴合产品的最大轮廓线，合模时可以有效避免飞边毛刺的产生，减少后续修边的人工成本。模具的顶出结构采用均匀分布的顶针布局，顶针位置避开产品的外观面与沥水栅格的薄弱位置，顶出时受力均匀，不会导致成品出现顶白、变形等缺陷。从安装边界来看，整套模架采用标准的龙记模架规格，长宽尺寸适配150吨以内的小型卧式注塑机安装，模具总厚度符合常规小型注塑机的容模厚度范围，不需要额外修改注塑机的拉杆间距与锁模结构即可直接上机生产。冷却水路围绕型腔与型芯均匀排布，水路距离成型面的距离控制在15mm左右，保证注塑过程中整个模具表面温度均匀，冷却效率一致，可以将单模成型周期控制在25秒以内，有效提升批量生产的效率。这套模具生产出的肥皂盒成品，边缘做了R1.5的圆角过渡，没有尖锐的棱角，日常使用清洁时不会划伤手部，盒体深度控制在30mm，既可以完整容纳常规厚度的肥皂，又不会因为深度过大导致盒内积水难以清理，底部的沥水栅条间隙为3mm，沥水速度快，同时不会让肥皂从间隙处滑落，整体结构兼顾了实用性与注塑生产的工艺合理性，适合日用品加工厂进行批量量产，成品可以直接供应商超、电商平台等线下线上销售渠道，也可作为卫浴套装的配套组件搭配销售。
