辐条式自行车车圈三维结构设计

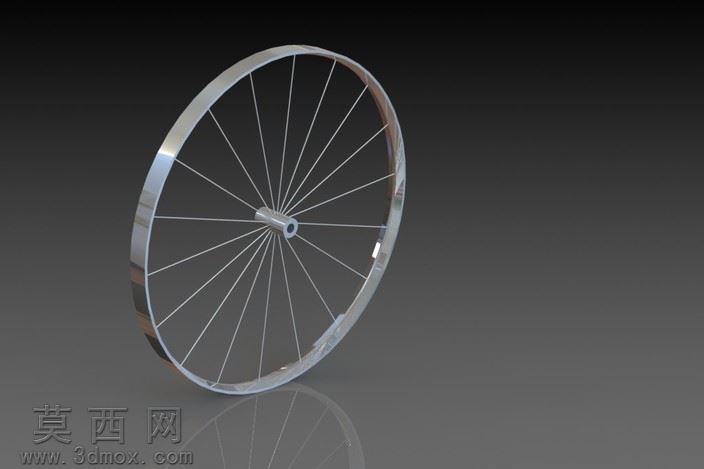

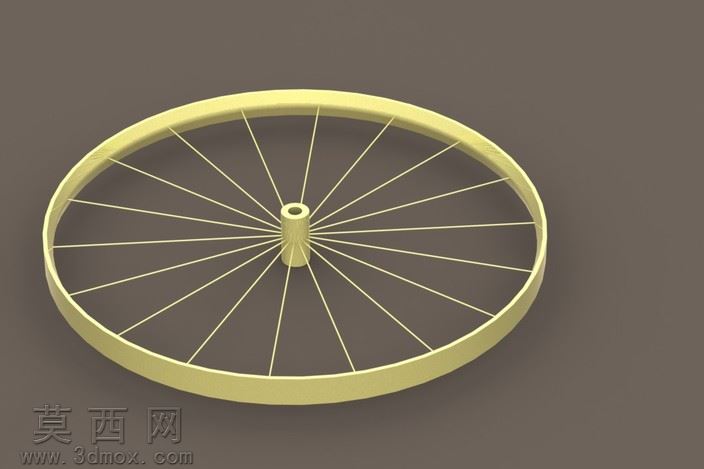

本作品为辐条式自行车车圈的三维参数化模型，建模阶段以真实民用自行车轮组的尺寸规范为基准，首先通过草绘绘制车圈的环形截面轮廓，采用旋转特征生成车圈的环形基体，针对车圈侧壁的辐条安装孔位，采用圆周阵列的方式完成均匀排布，确保每一个孔位的径向角度、轴向位置完全一致，匹配标准辐条的安装角度要求。中心花鼓部分采用同轴回转体建模思路，依次构建轴孔、花鼓壳体、辐条挂台结构，保证花鼓与车圈的同轴度公差符合轮组装配要求。辐条建模采用细长杆特征，通过逐一匹配花鼓挂点与车圈孔位的空间坐标，生成每一根辐条的空间走向，还原真实轮组的辐条交叉排布逻辑，同时对辐条端部的铆接结构做了简化特征处理，兼顾模型还原度与文件轻量化需求。材质与渲染阶段，车圈部分赋予抛光镀铬金属材质，调整材质的反射粗糙度与环境贴图采样参数，还原金属车圈的亮面反光质感，同时在车圈边缘做了细微的倒角处理，避免渲染时出现锐利边缘的生硬反光；辐条部分赋予高反光不锈钢材质，模拟细辐条的金属光泽；花鼓部分采用哑光金属与亮面金属结合的材质搭配，区分花鼓壳体与轴芯的不同材质表现。渲染场景采用深灰色渐变背景，添加底部反光平面模拟镜面反射效果，通过三点布光方案突出轮组的环形轮廓与辐条的线条感，主光源从侧上方打亮车圈的金属曲面，辅光源补全暗部细节，轮廓光勾勒轮组的边缘形态，避免金属部件融入深色背景。结构设计上还原了传统辐条轮的受力传递逻辑，车圈作为轮组的外圈承载结构，通过均匀排布的辐条将载荷传递至中心花鼓，模型的各部件装配关系清晰，可用于自行车结构教学、轮组受力仿真分析、产品外观展示等场景，建模过程中严格控制各特征的参数关联性，修改车圈直径、辐条数量、花鼓尺寸等参数即可快速衍生不同规格的自行车轮组模型，具备较好的参数化复用性。
