台式定量皂液分配出液装置结构设计

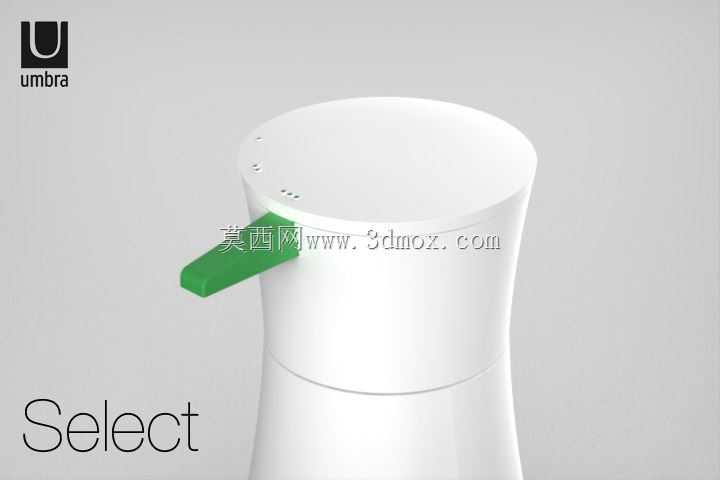

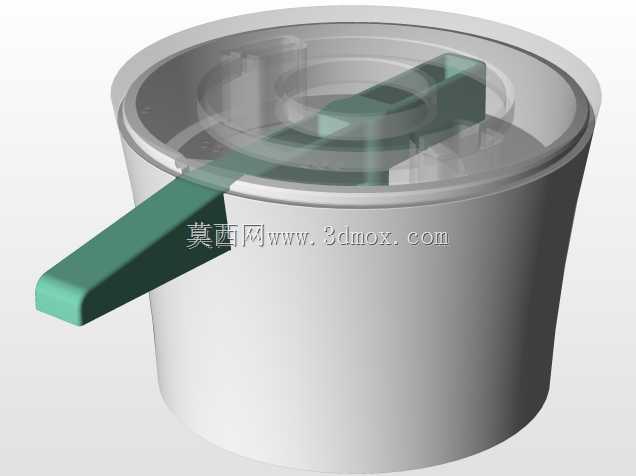

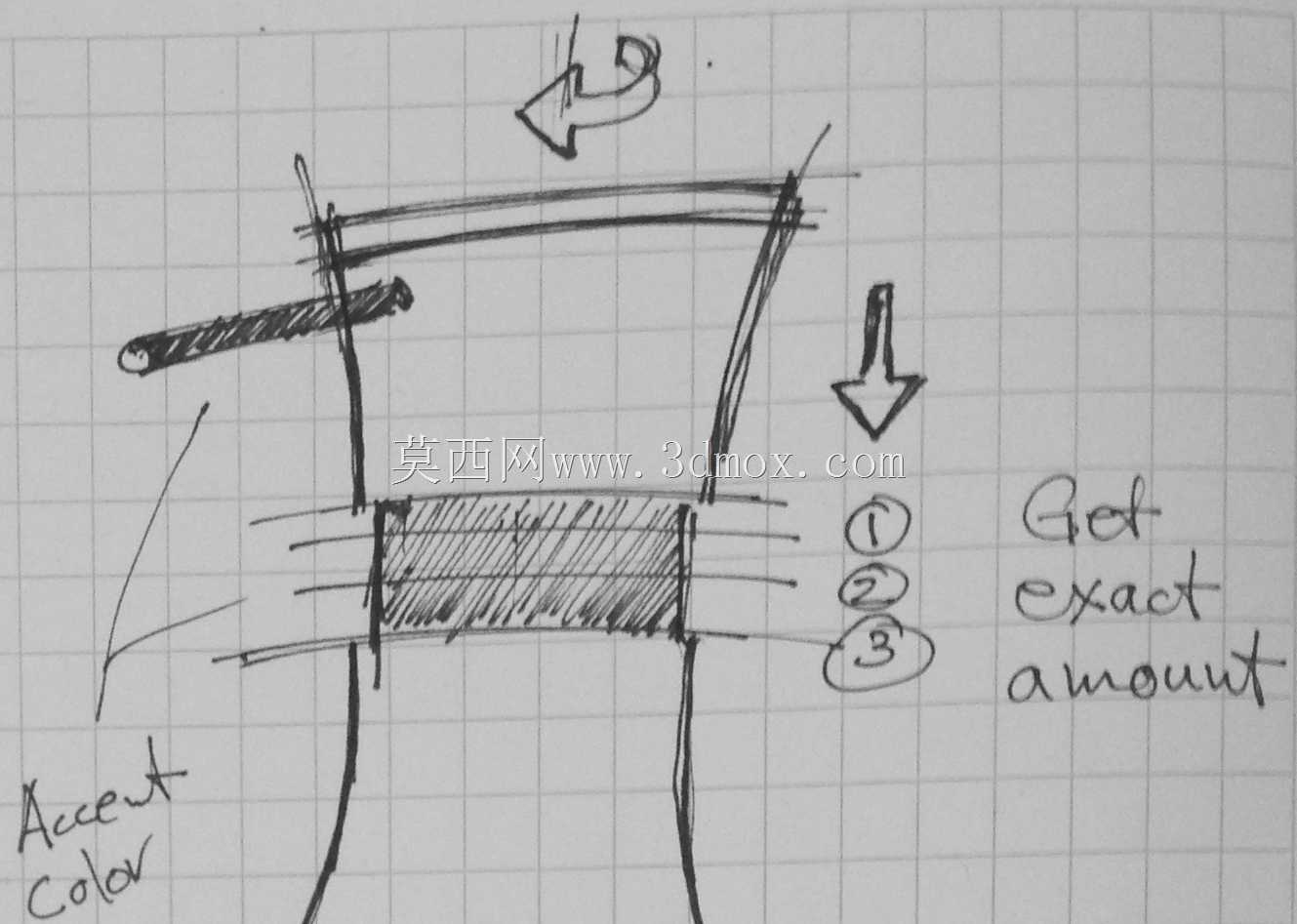

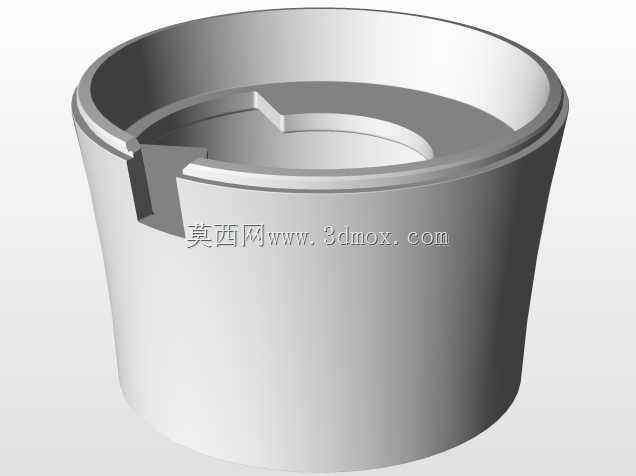

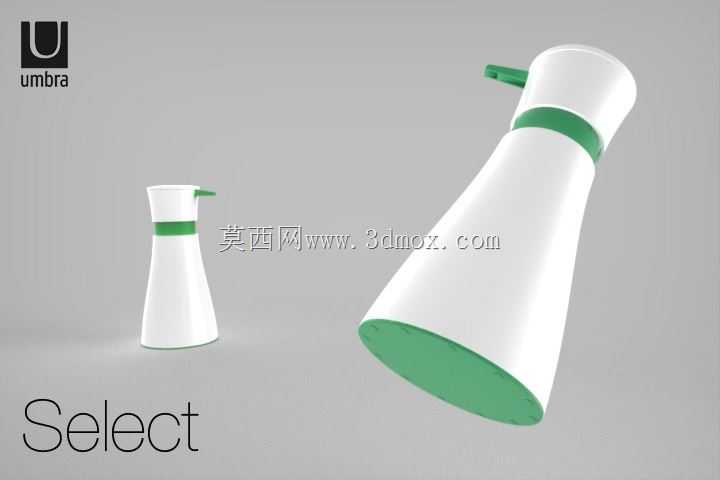

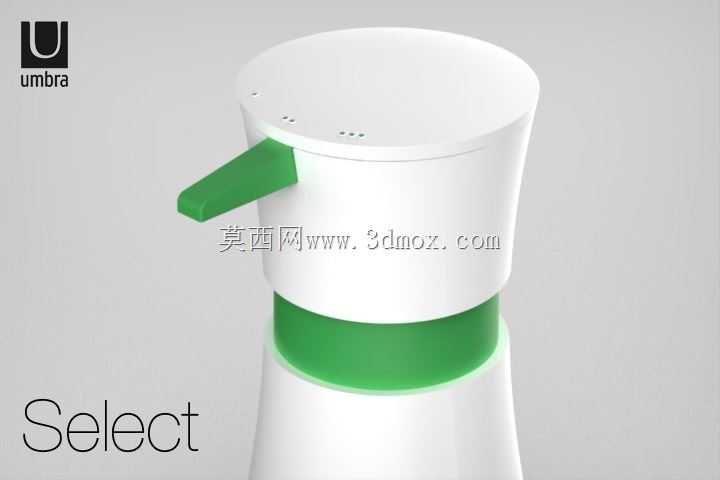

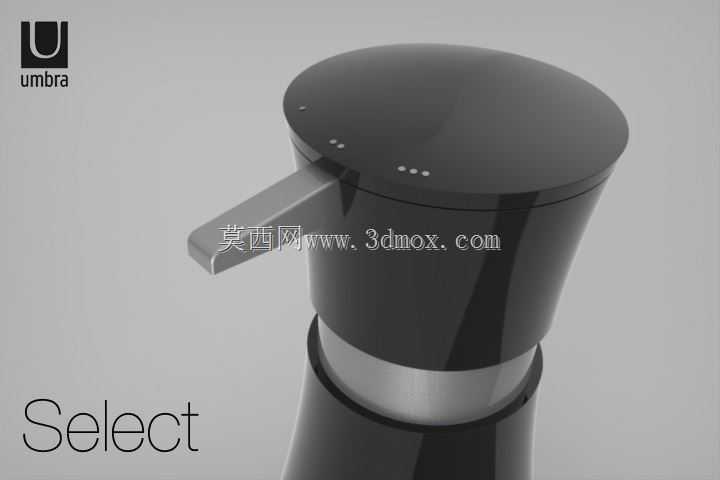

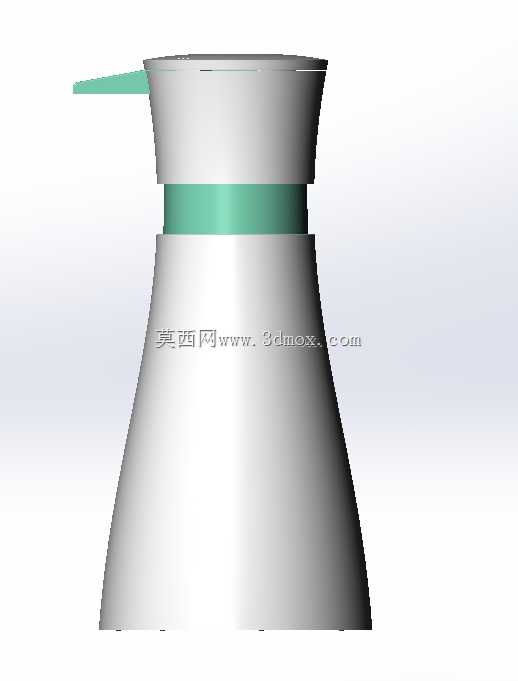

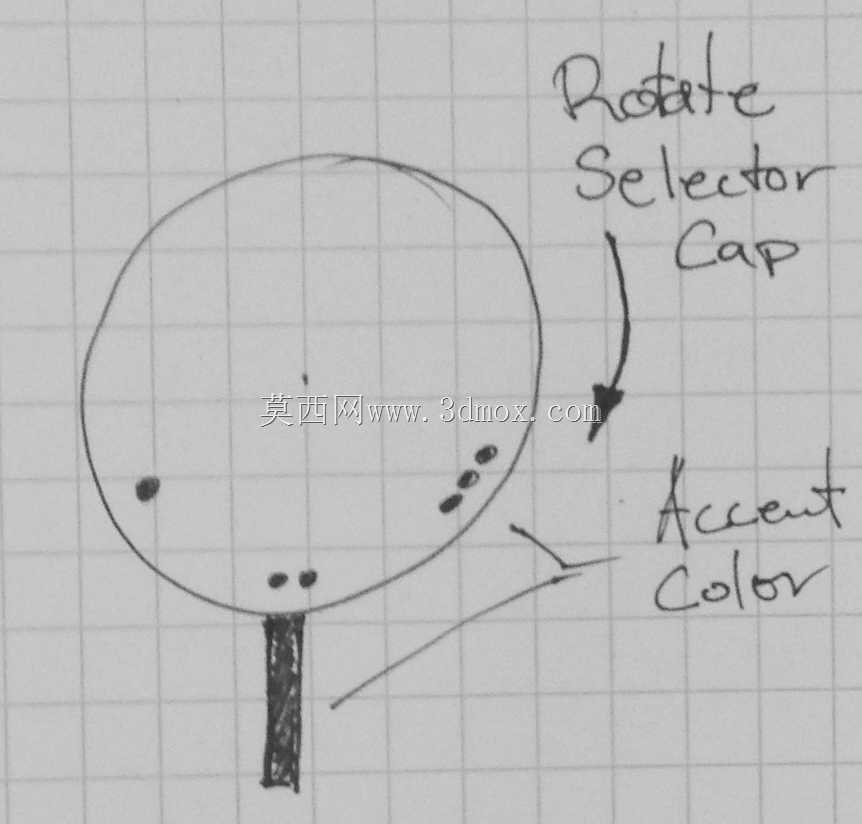

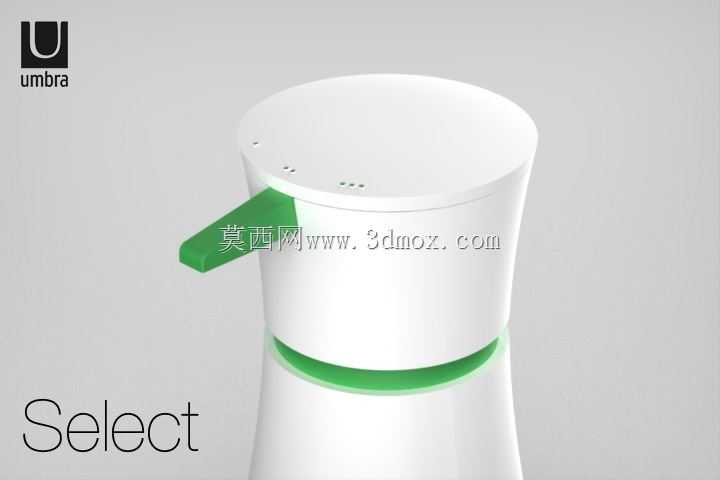

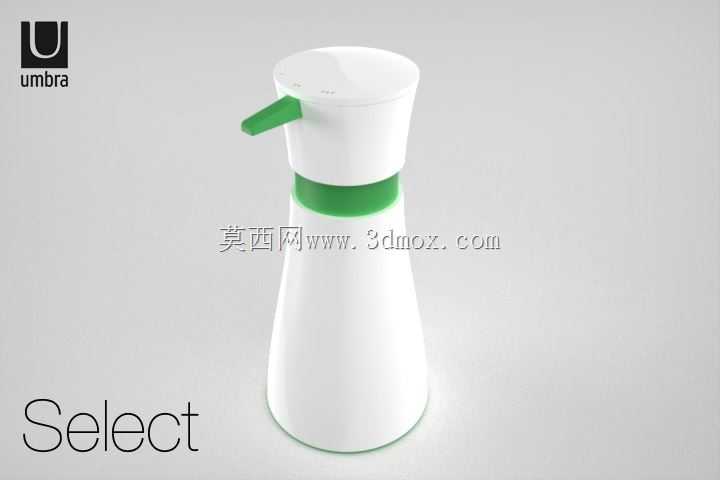

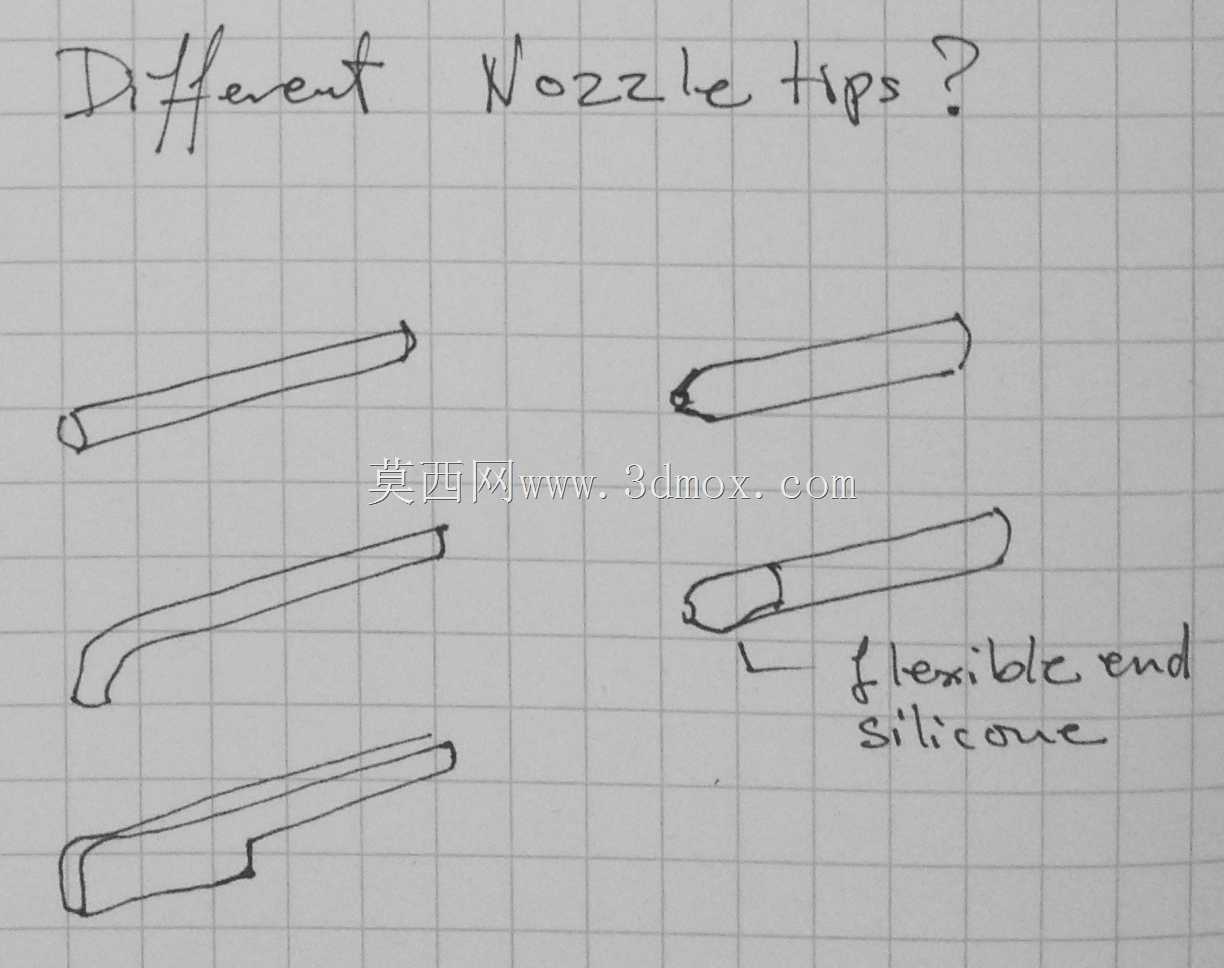

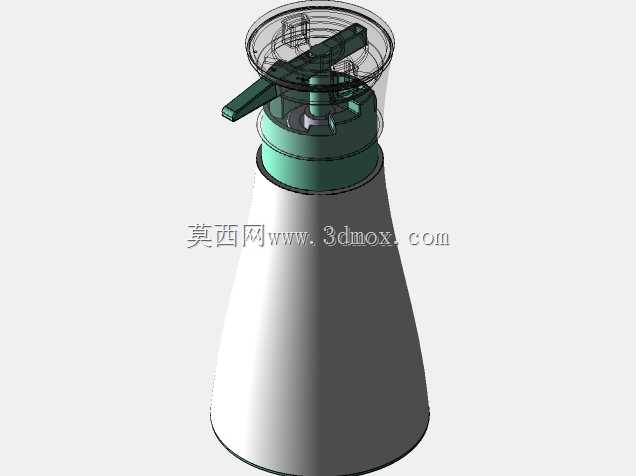

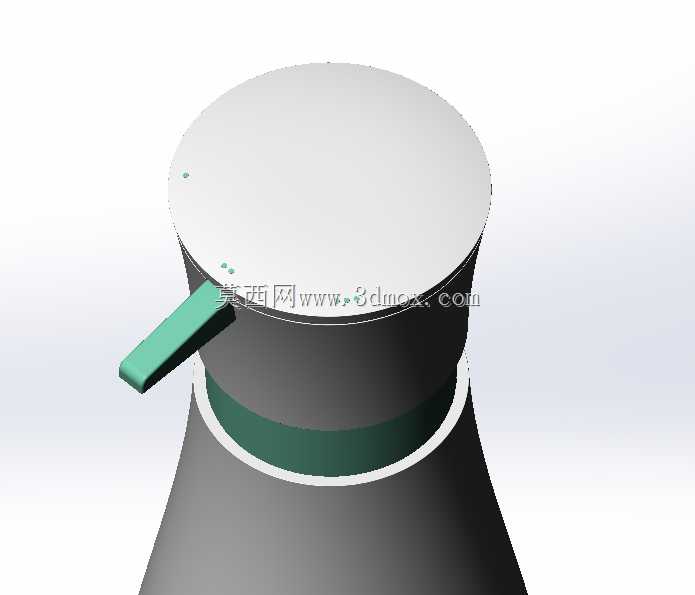

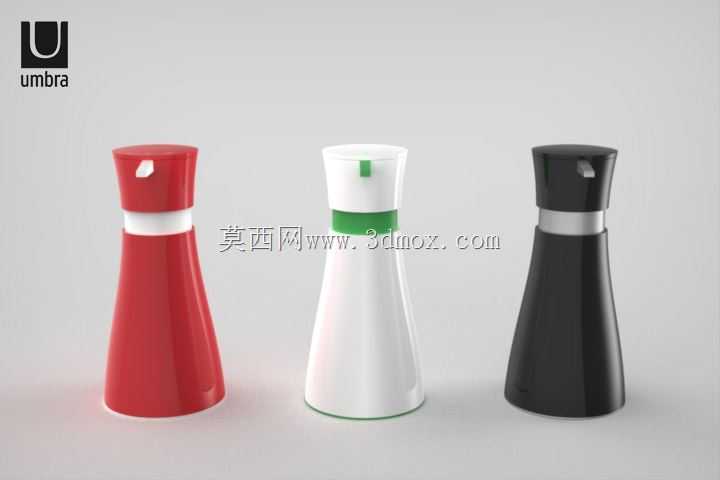

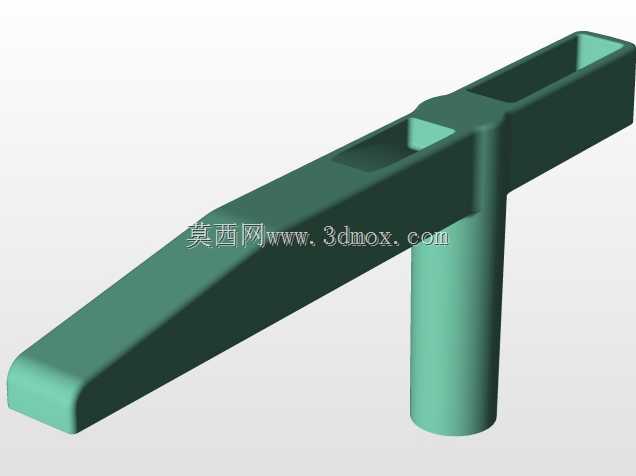

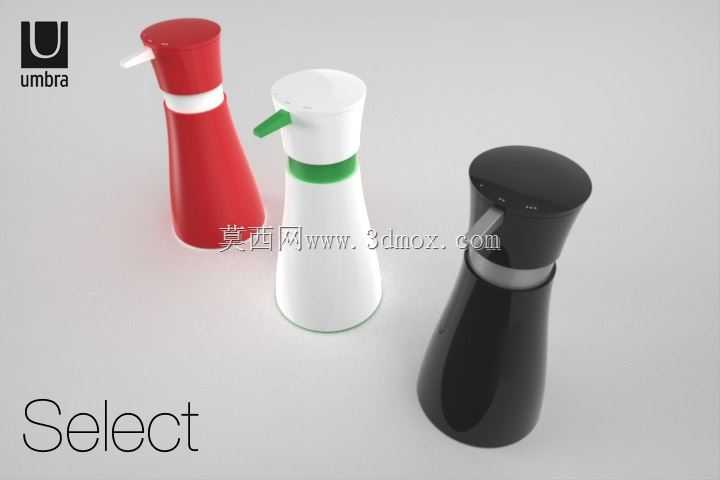

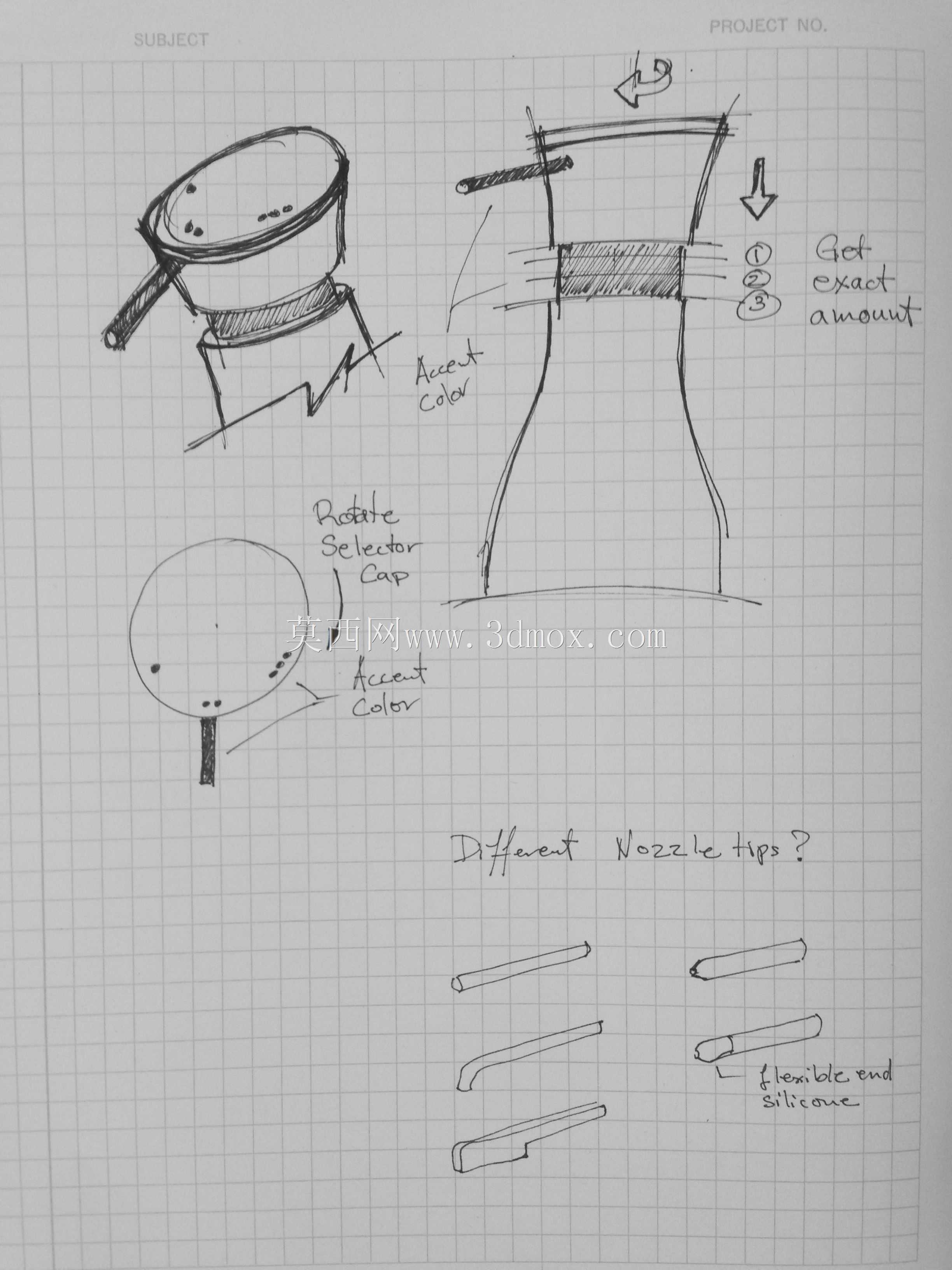

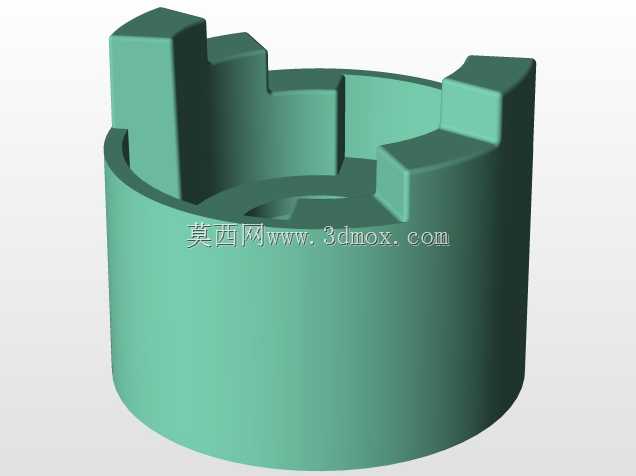

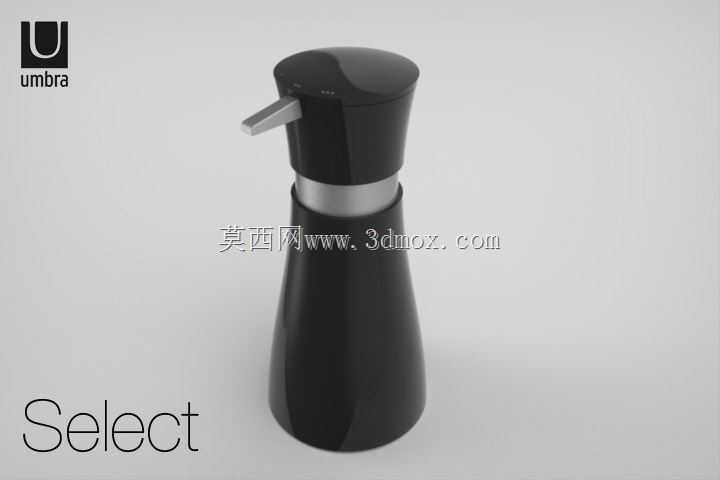

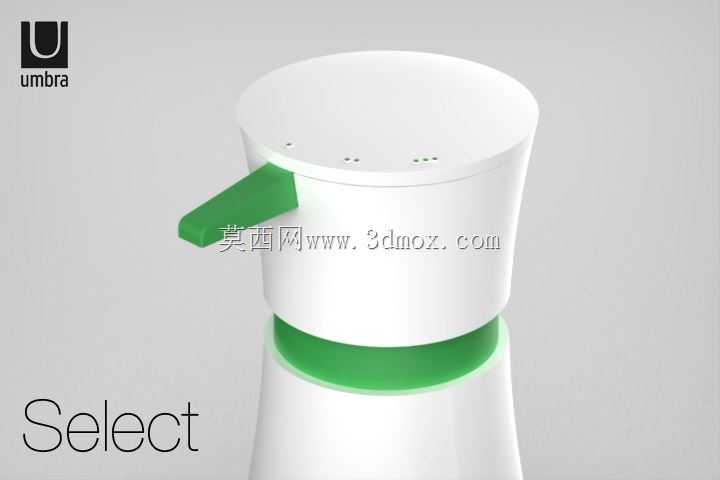

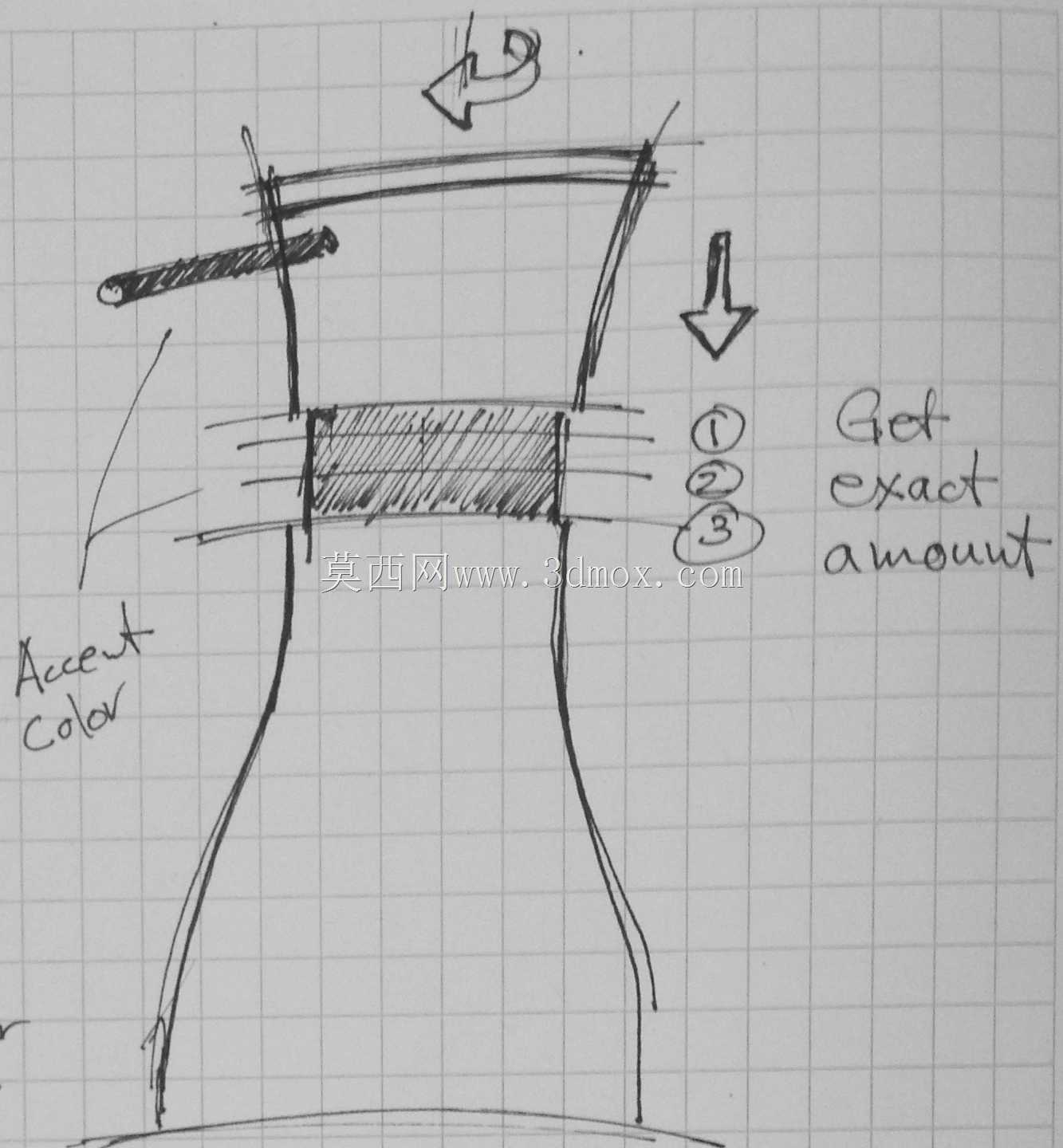

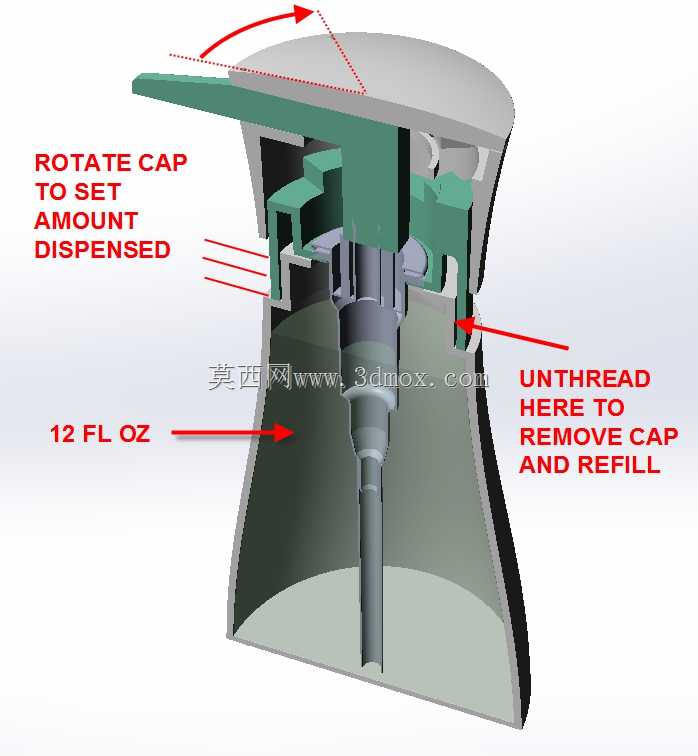

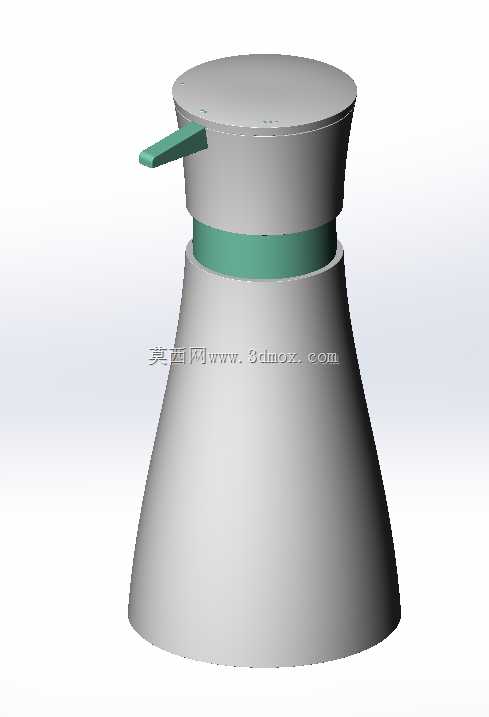

该皂液分配装置主要面向公共卫浴空间、家用厨卫台面、餐饮门店洗手区等场景使用，可适配不同稠度的洗手液、洗洁精、沐浴皂液等液态清洁用品，替代传统敞口皂瓶与手动挤压式皂液容器，解决传统皂液取用过程中易交叉污染、出液量不可控、皂液残留滴落污染台面的常见问题。装置整体采用立式台置结构设计，无需在台面开孔安装，可直接放置于洗手台、水槽旁的平整台面上，底部做防滑贴合处理，日常按压使用时不会出现侧滑移位的情况，整体占用台面投影面积较小，不会过多挤占台面上的洗漱用品摆放空间，适配多数常规尺寸的厨卫台面安装摆放边界。功能设计上采用旋转顶盖选档、下压出液的操作逻辑，顶盖设置多档出液量卡位，用户可根据自身使用需求旋转顶盖选择对应出液档位，单次按压即可输出预设容量的皂液，内部设置三个行程限位结构，精准约束内部泵体的按压行程，避免单次出液量过多造成皂液浪费，也防止出液量过少无法满足清洁需求，实现定量精准出液。出液嘴采用大口径倾斜设计，出液方向朝向用户手部位置，皂液流出路径短直，可有效降低高稠度皂液在出液通道内残留堵塞的风险，长期使用也不会出现出液不畅、漏液滴液的问题。外观设计采用简约现代的风格，主体外壳为白色硬质塑料材质，搭配绿色装饰环与按压拨片，视觉辨识度高，整体线条流畅无卫生死角，外壳表面做光滑易清洁处理，日常沾染水渍、皂液残留时仅需用抹布擦拭即可清理干净，维护难度极低。结构设计上充分考虑量产装配的可行性，除内部密封硅胶部件外，其余壳体与结构零件均采用注塑工艺成型，上下壳体通过卡扣结构配合定位，底部底座与瓶身主体通过超声波焊接工艺实现密封连接，无需额外打胶即可保证瓶身的密封性能，避免皂液从装配缝隙渗漏。内部泵体结构做集成化设计，将进液通道、出液通道、活塞密封结构、复位弹性部件整合为独立泵芯模块，装配时可整体装入瓶身内部，减少零散零件的装配工序，提升生产装配效率，同时泵芯模块可单独拆卸更换，延长产品整体的使用寿命。
