国际空间站冠军

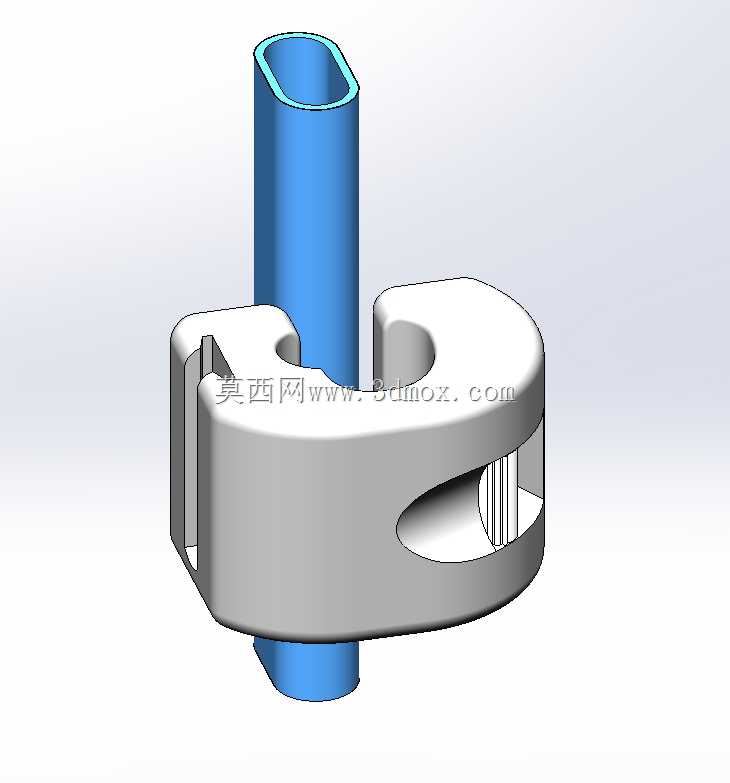

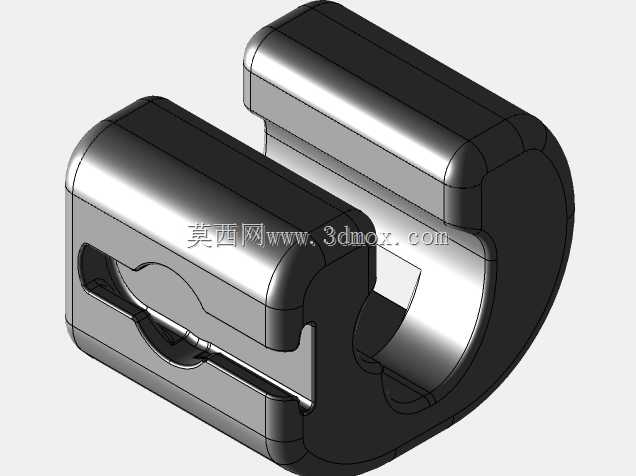

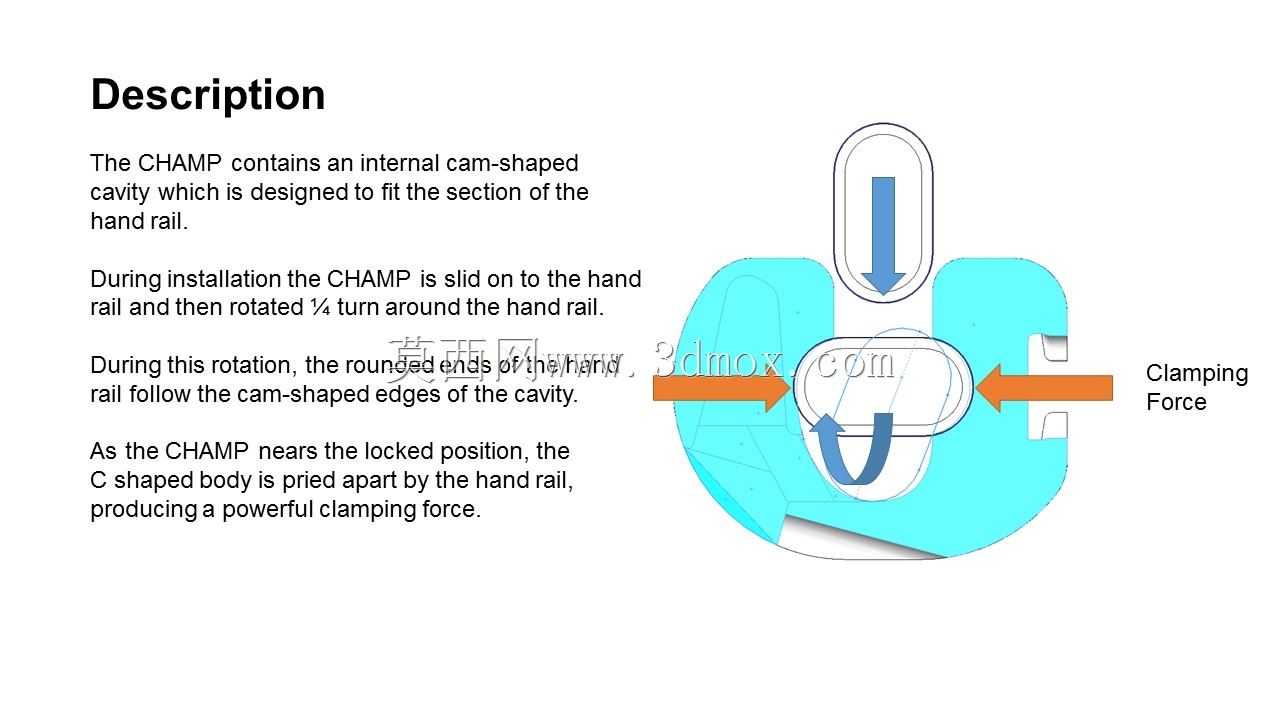

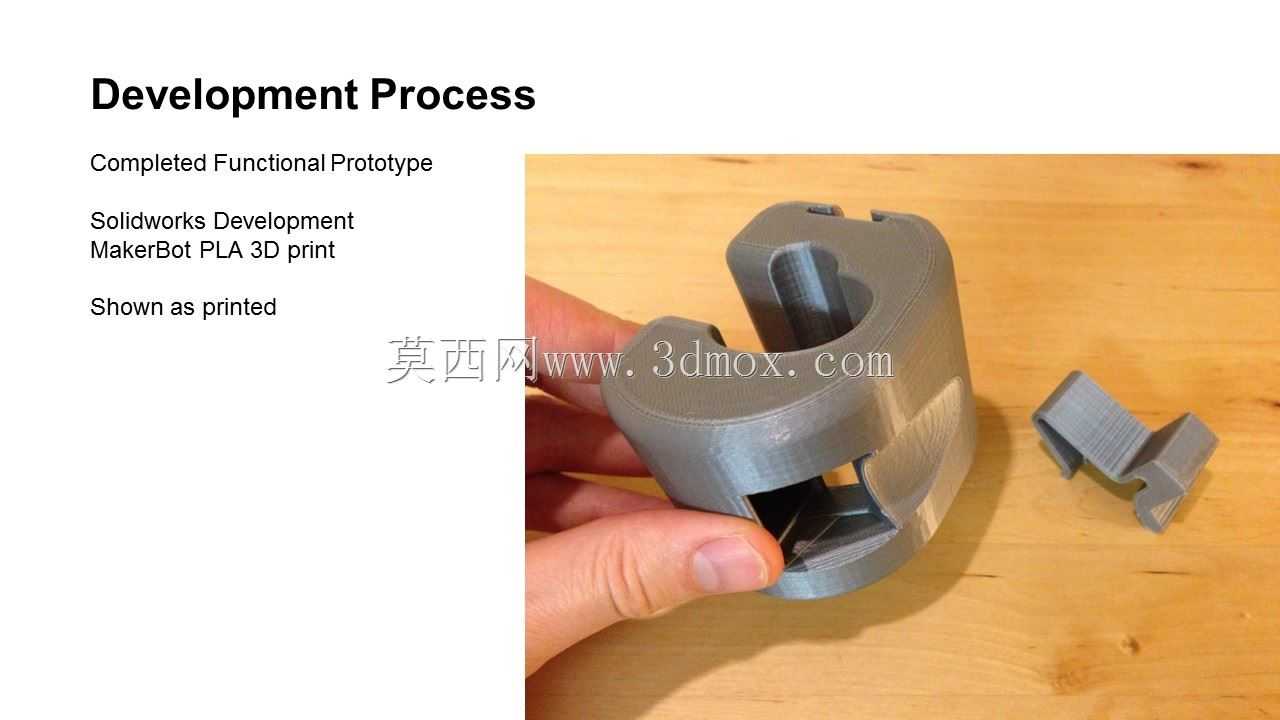

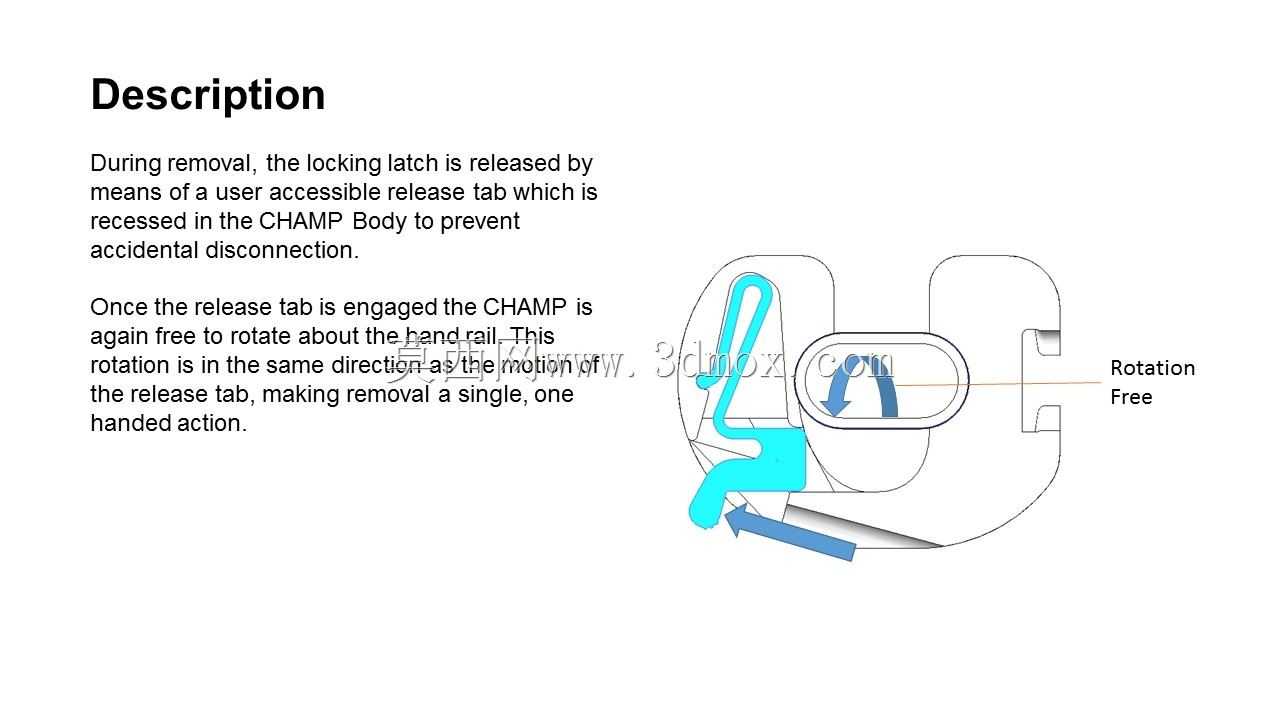

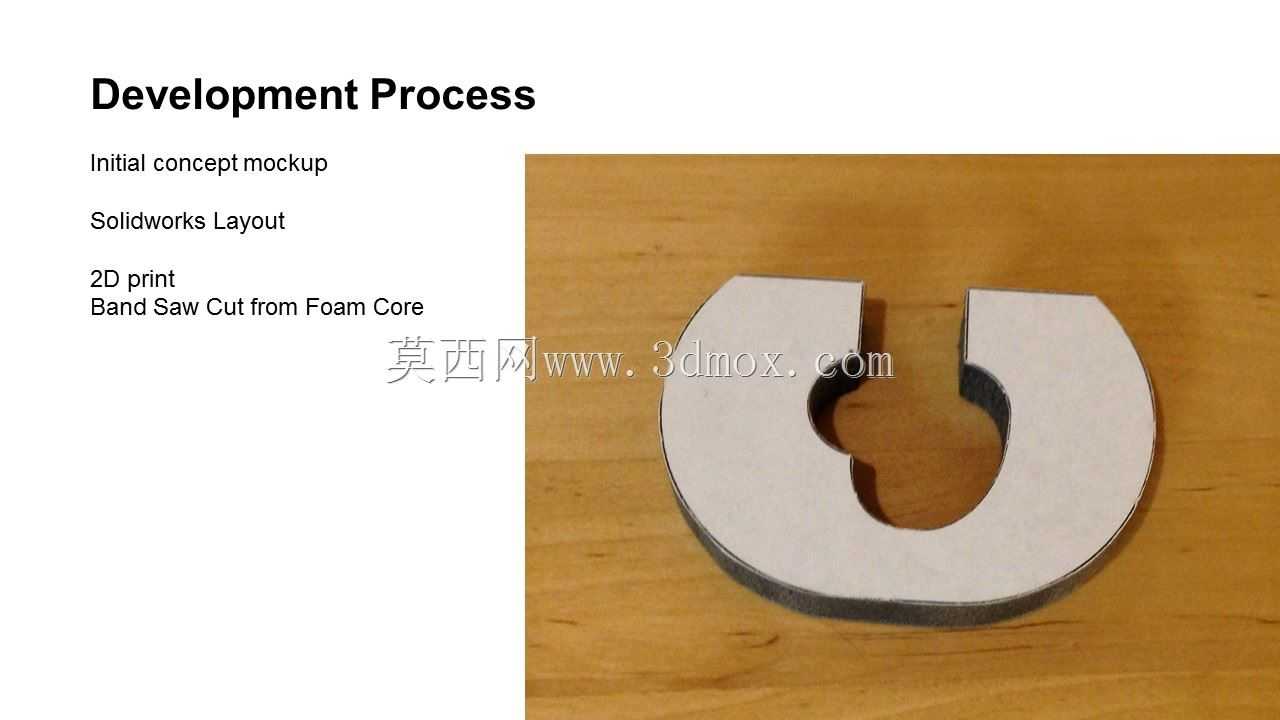

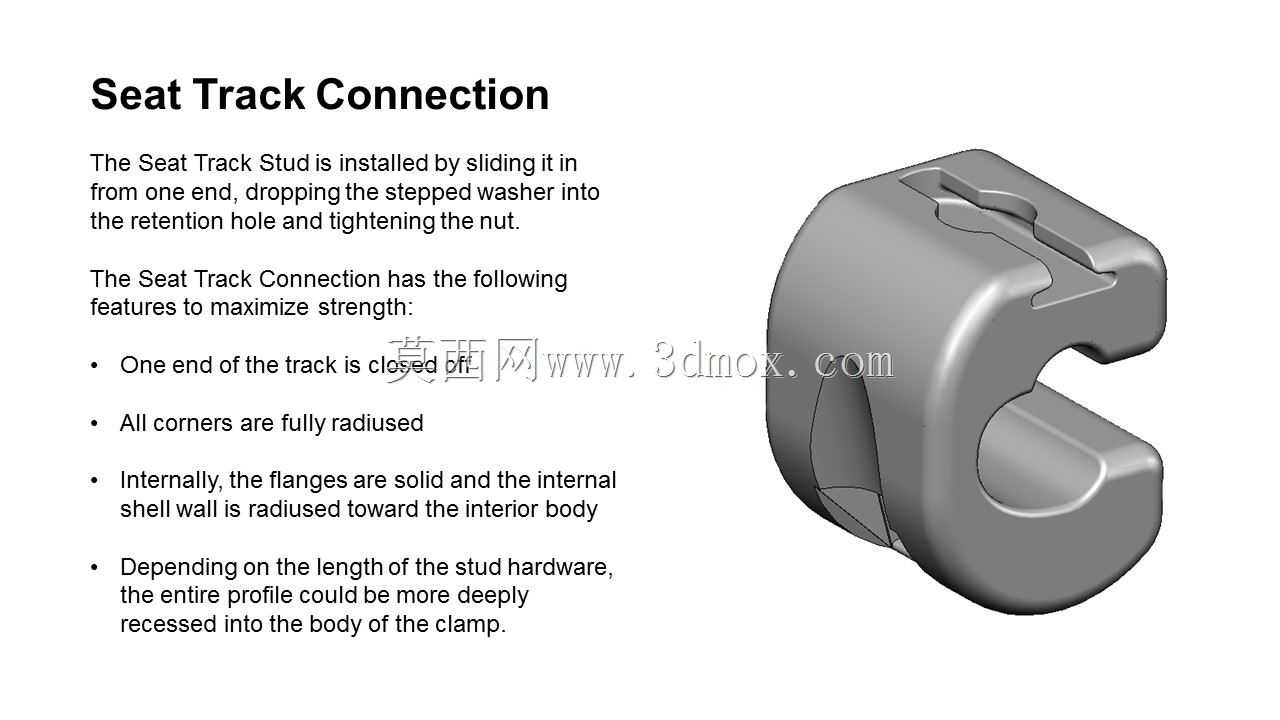

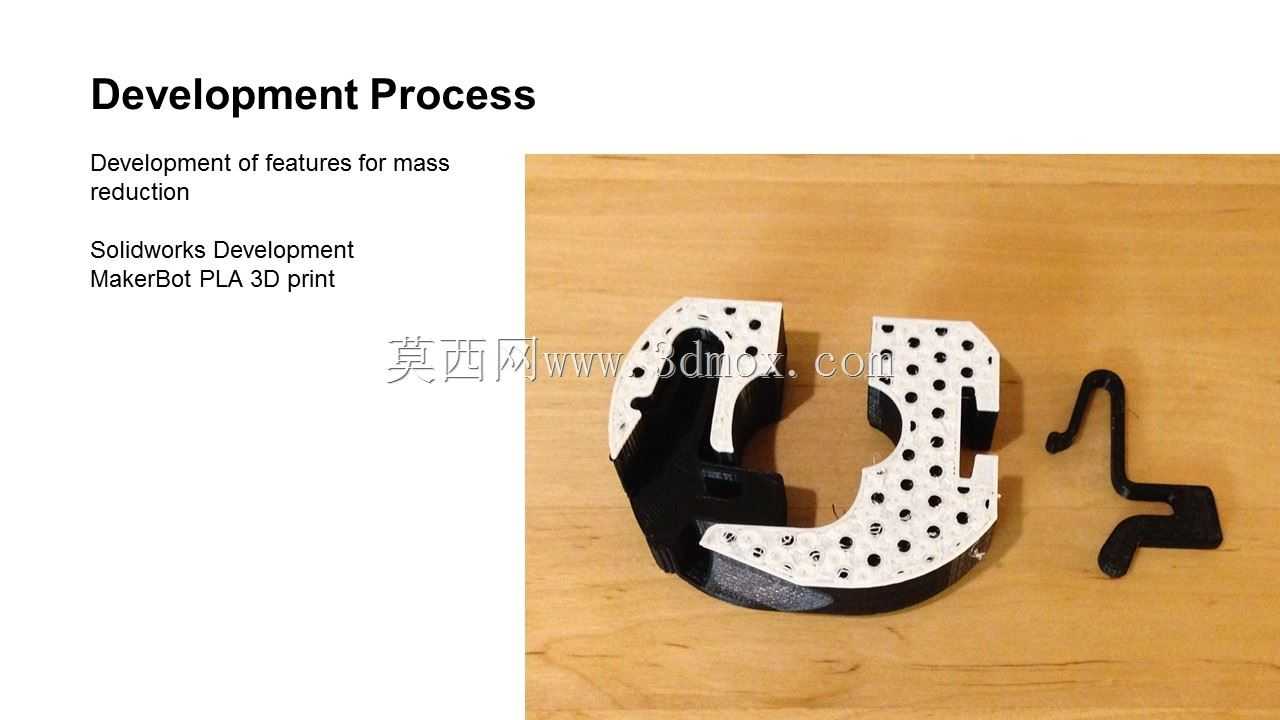

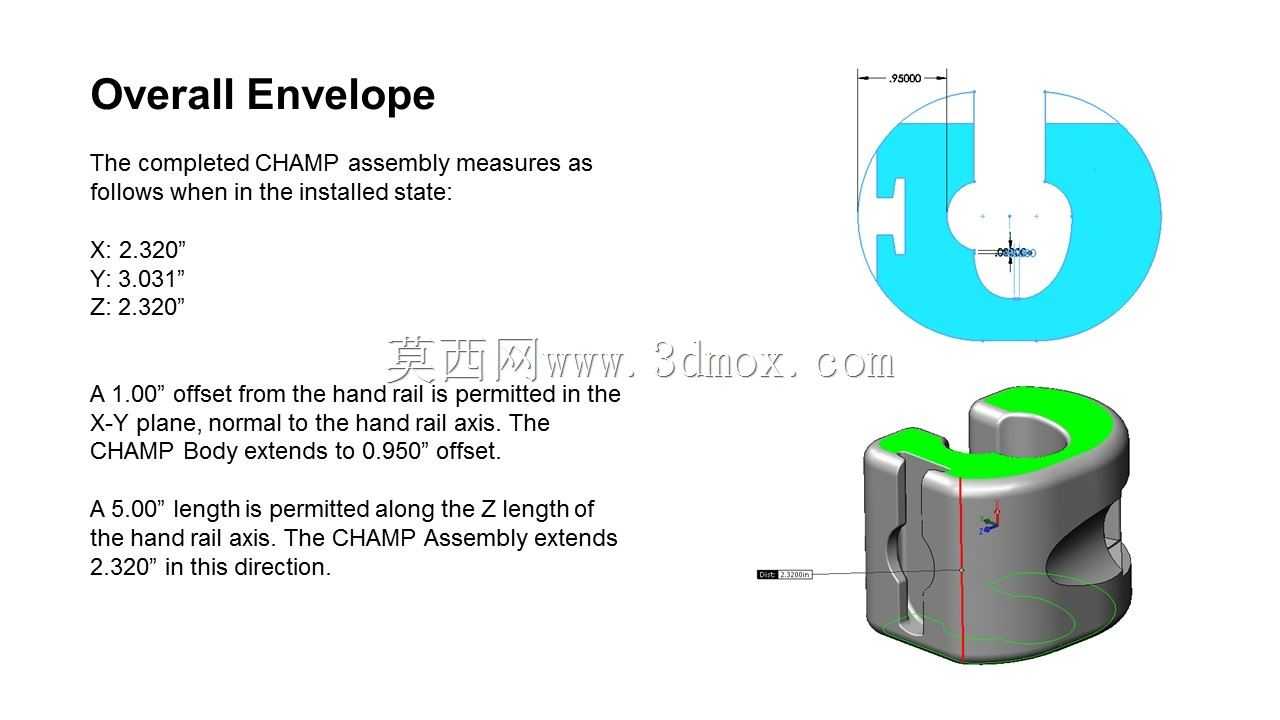

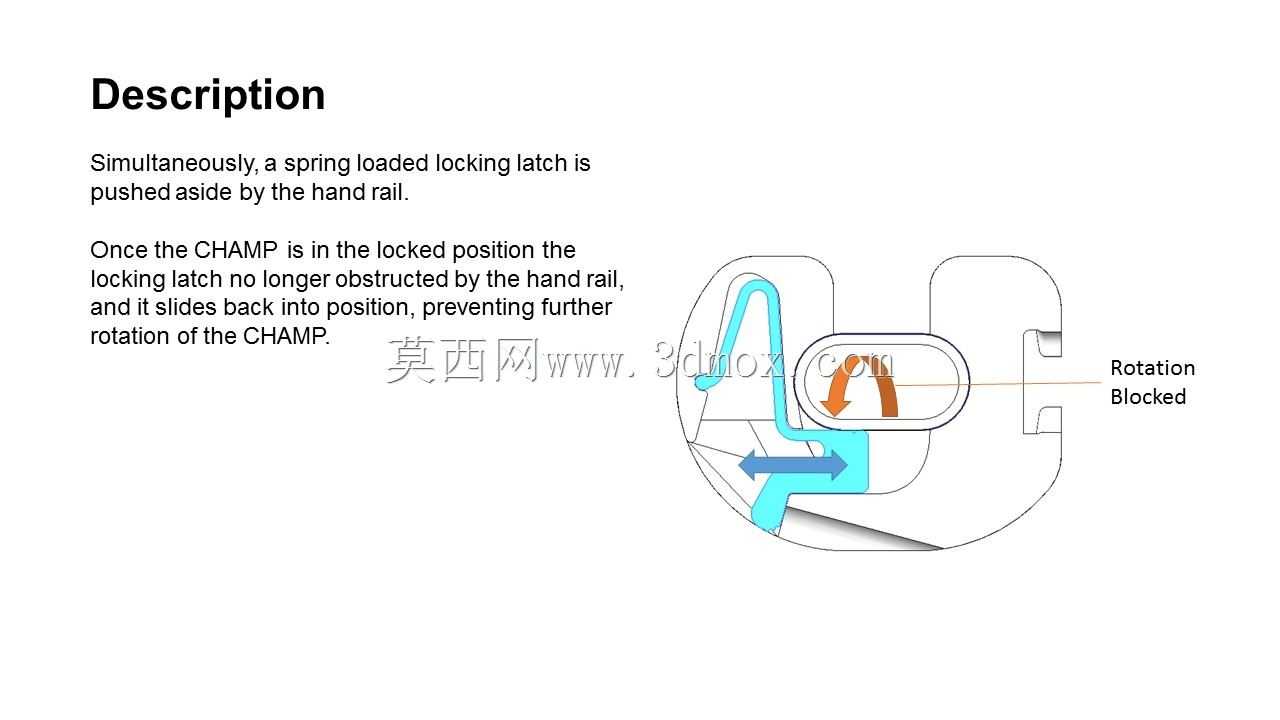

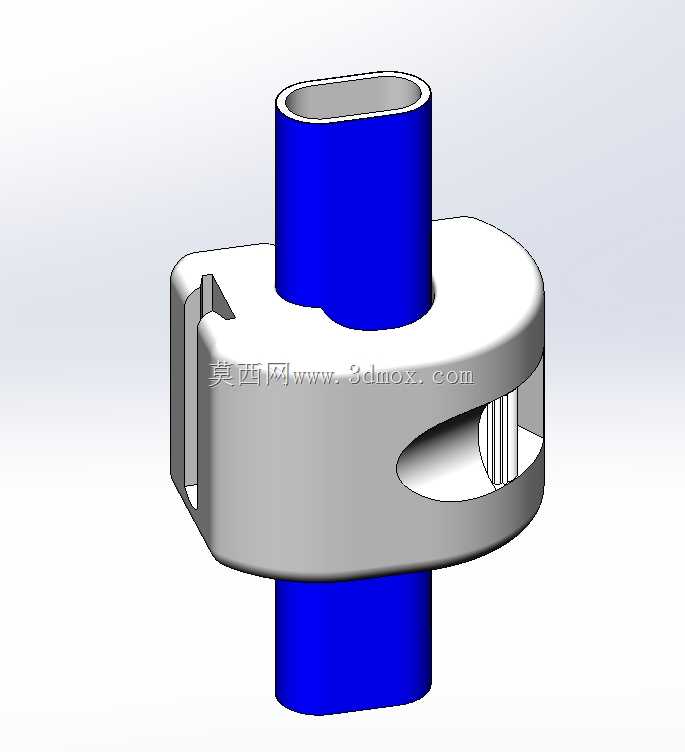

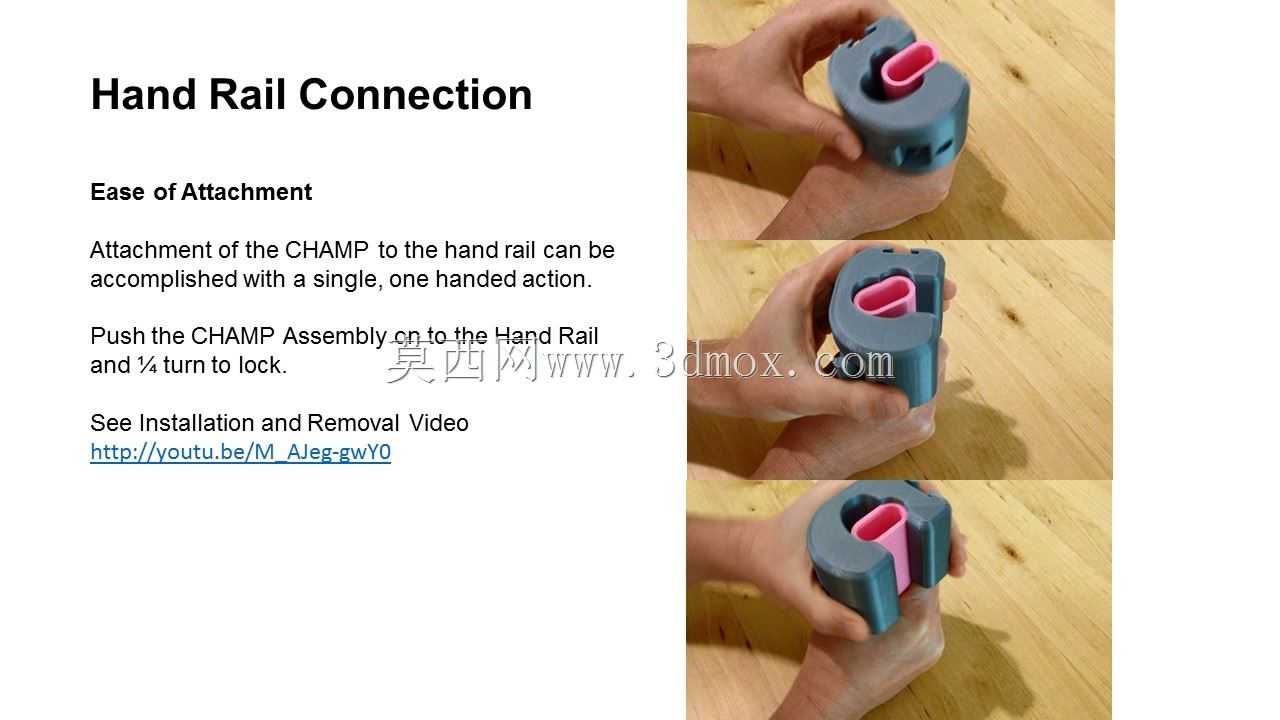

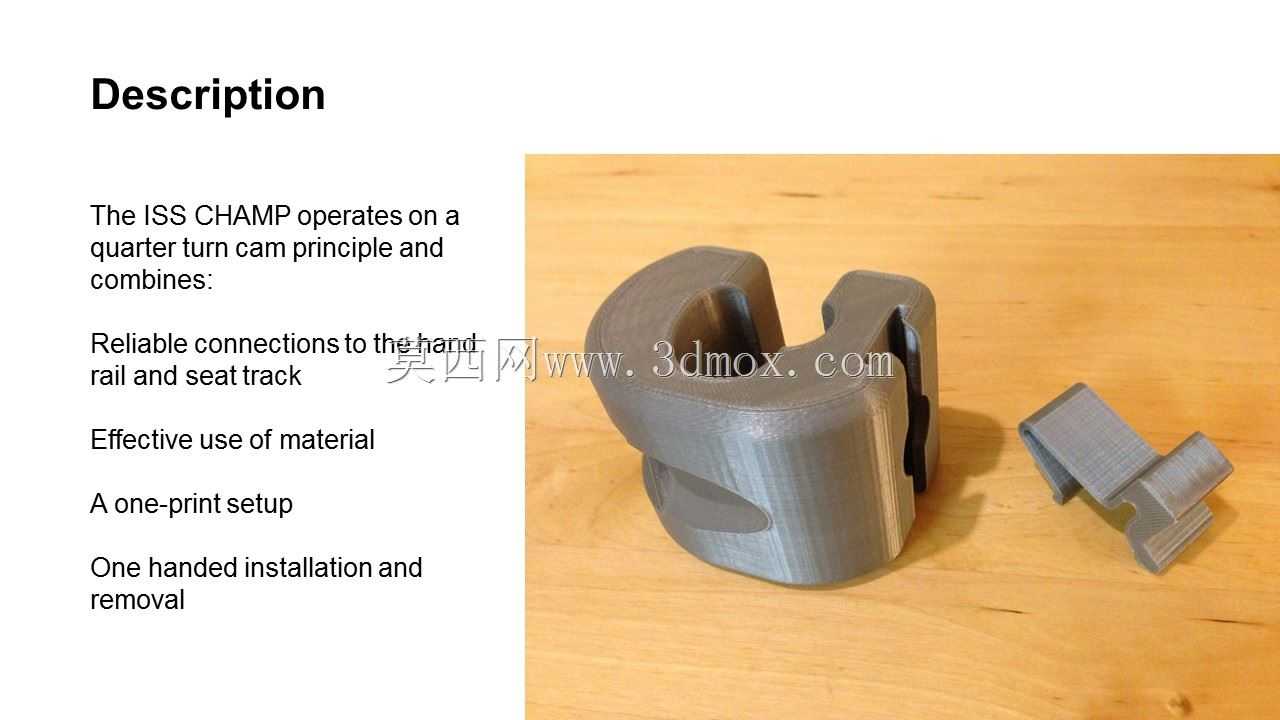

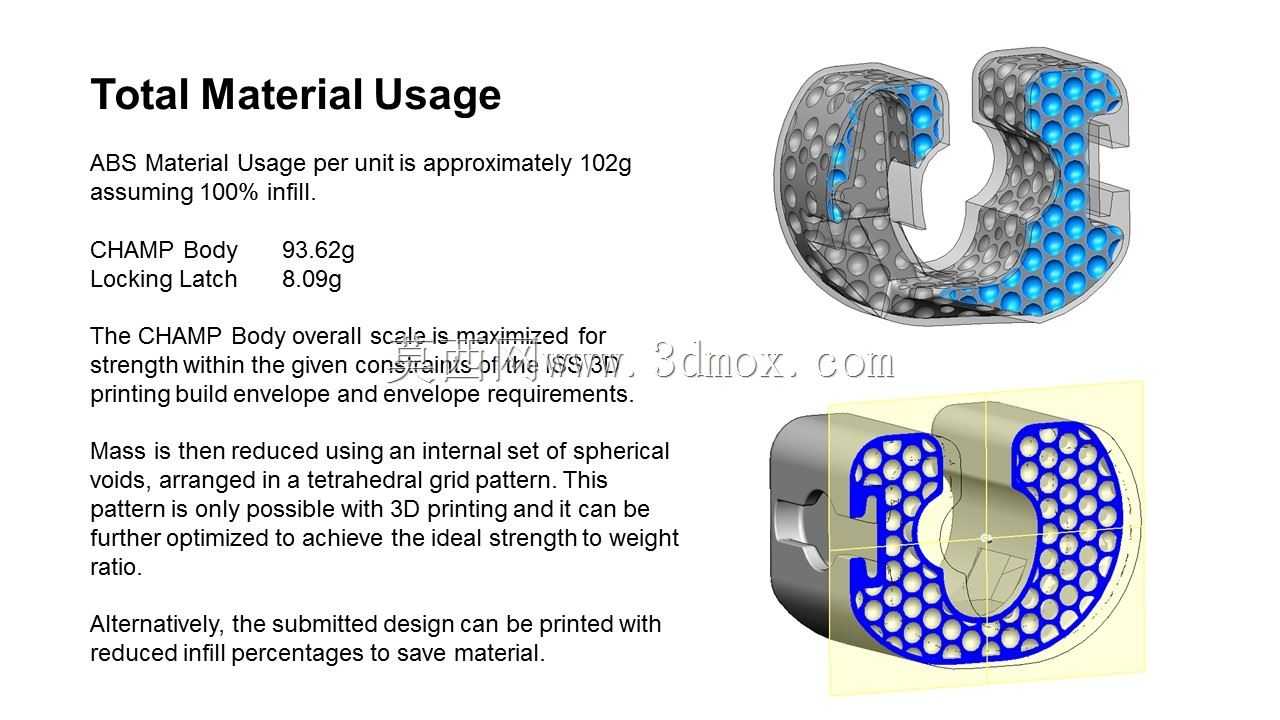

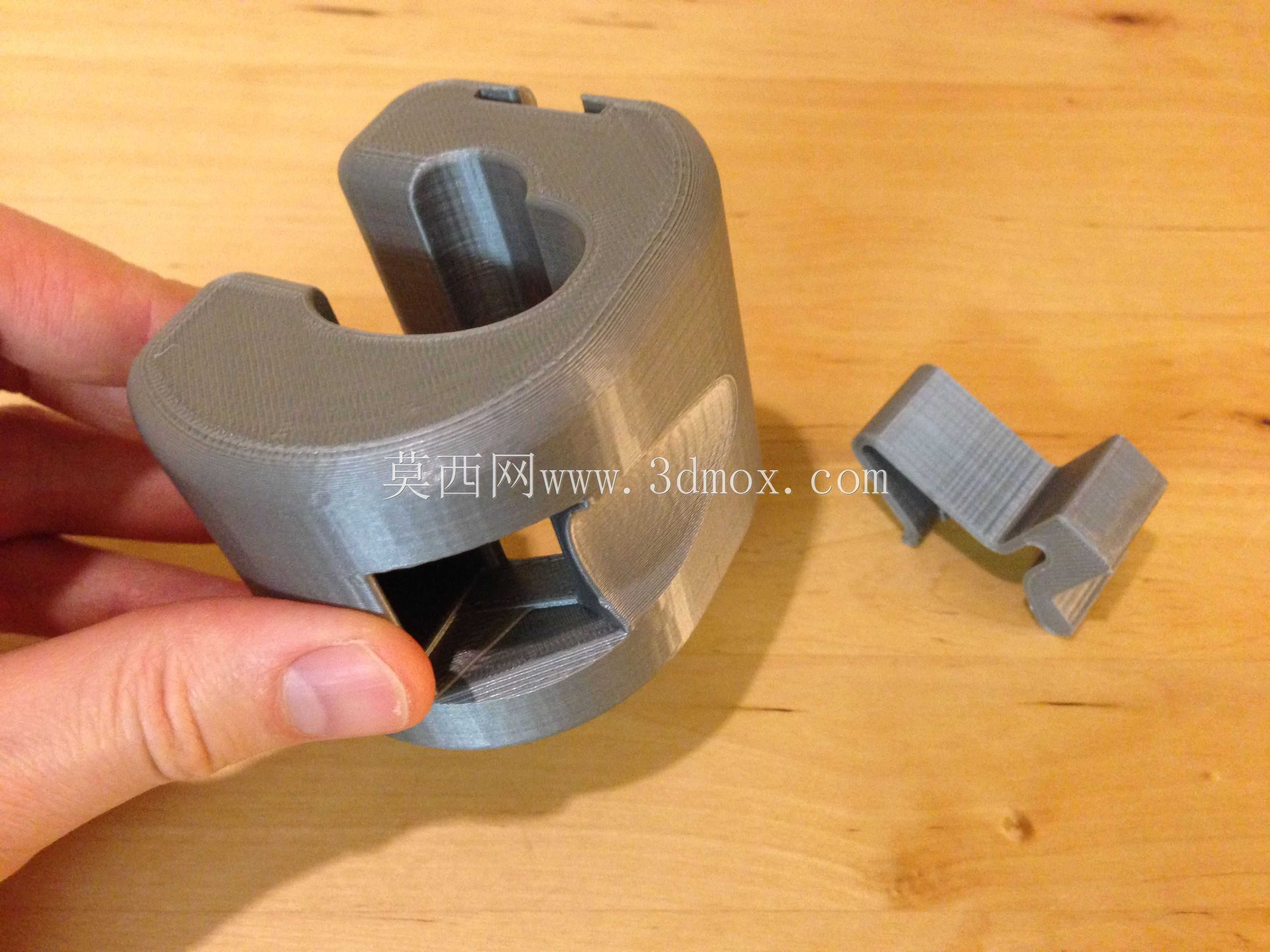

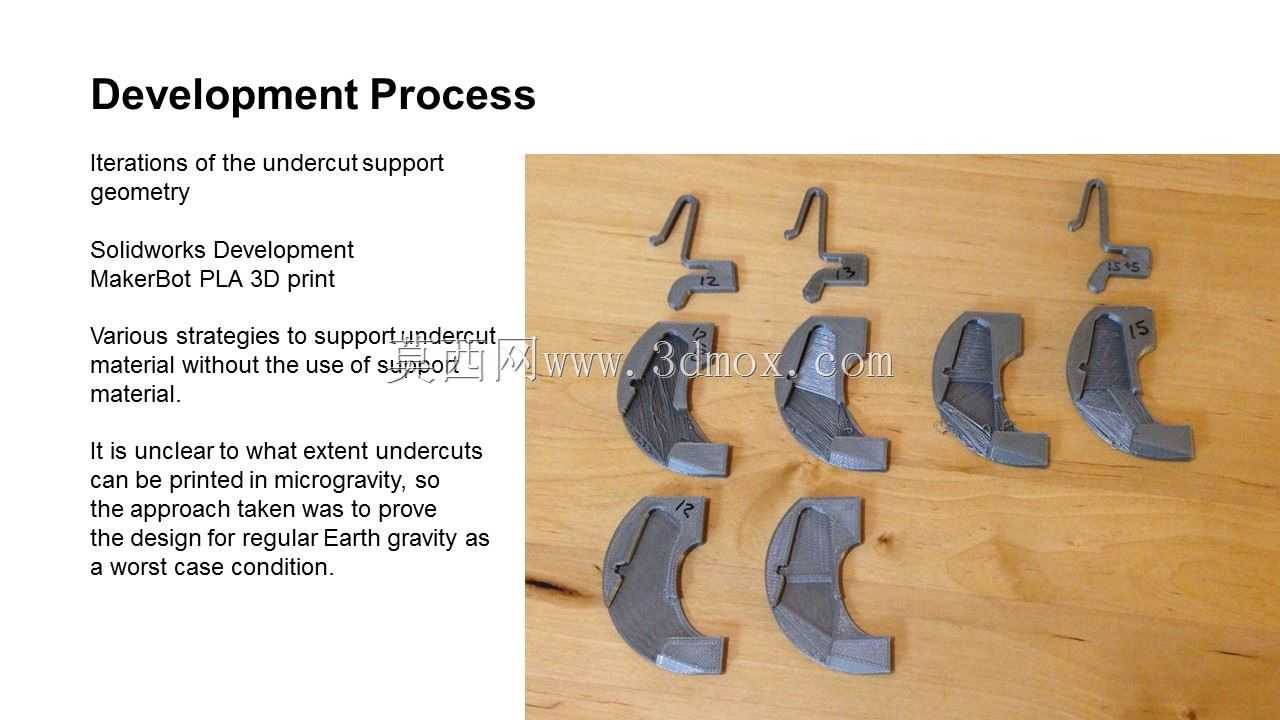

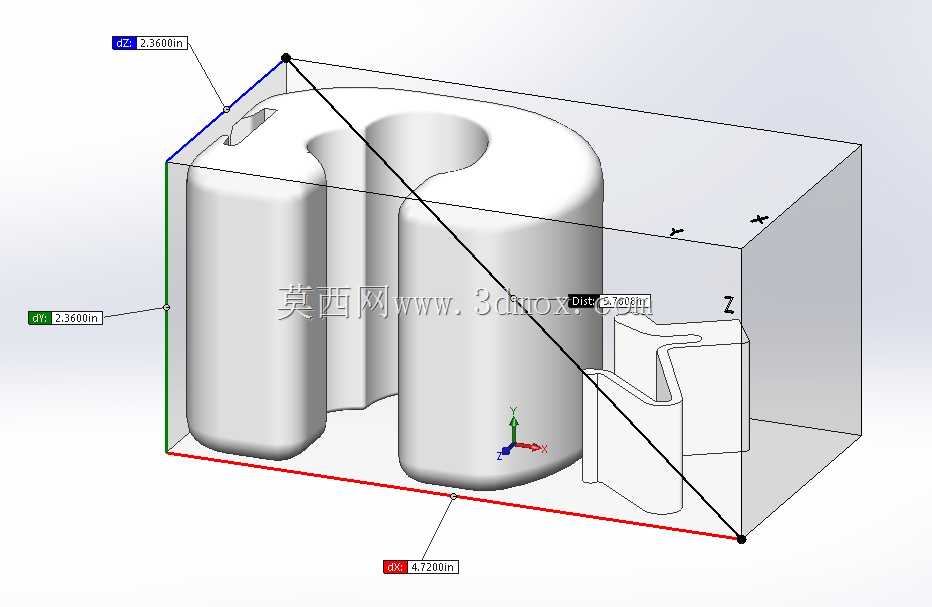

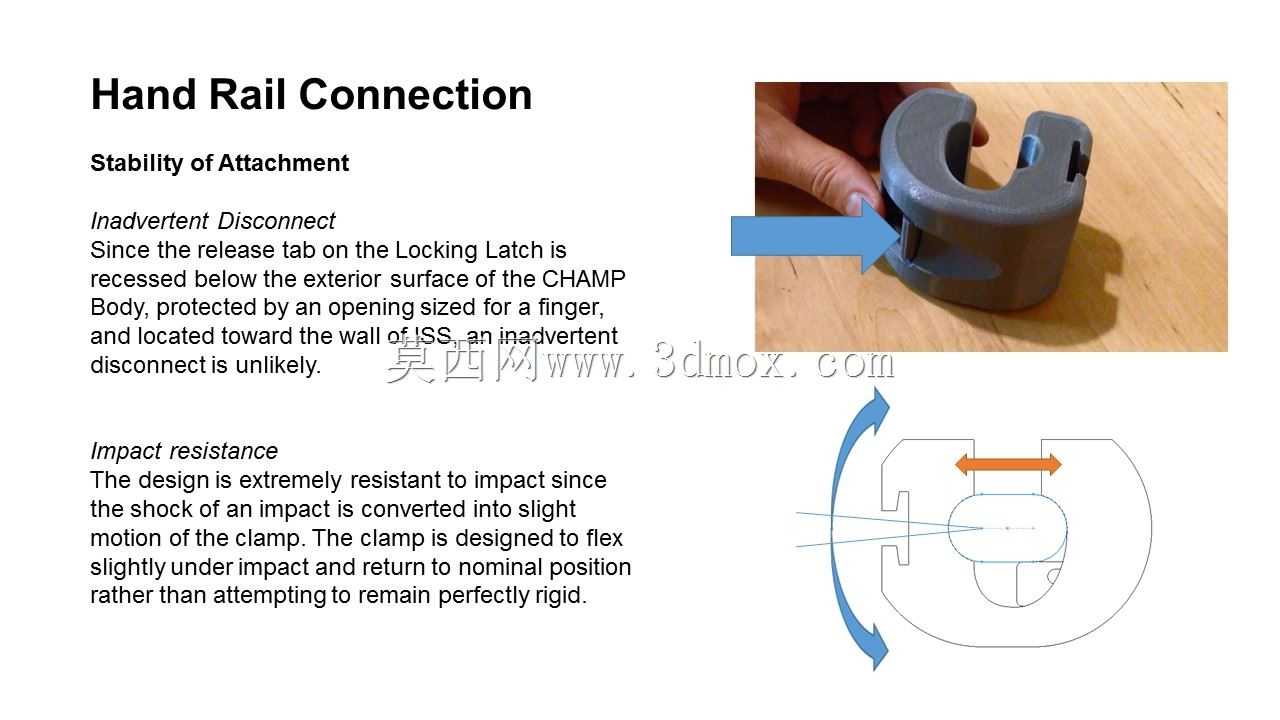

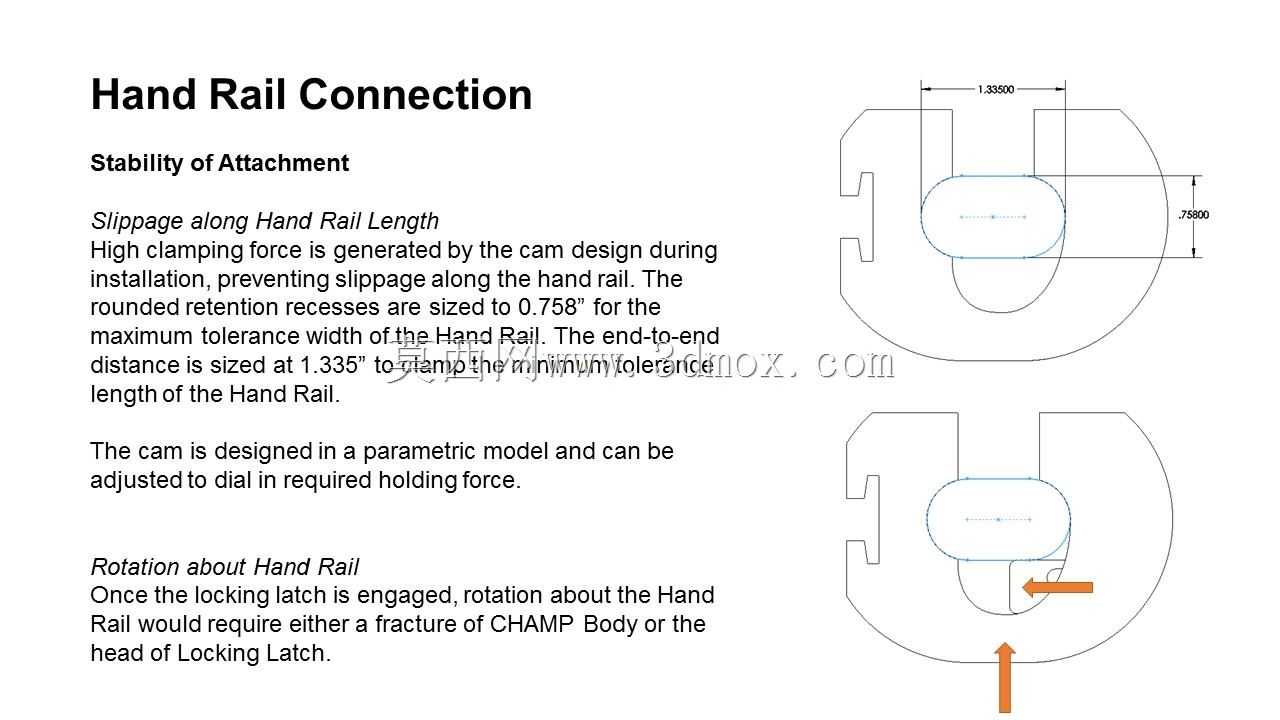

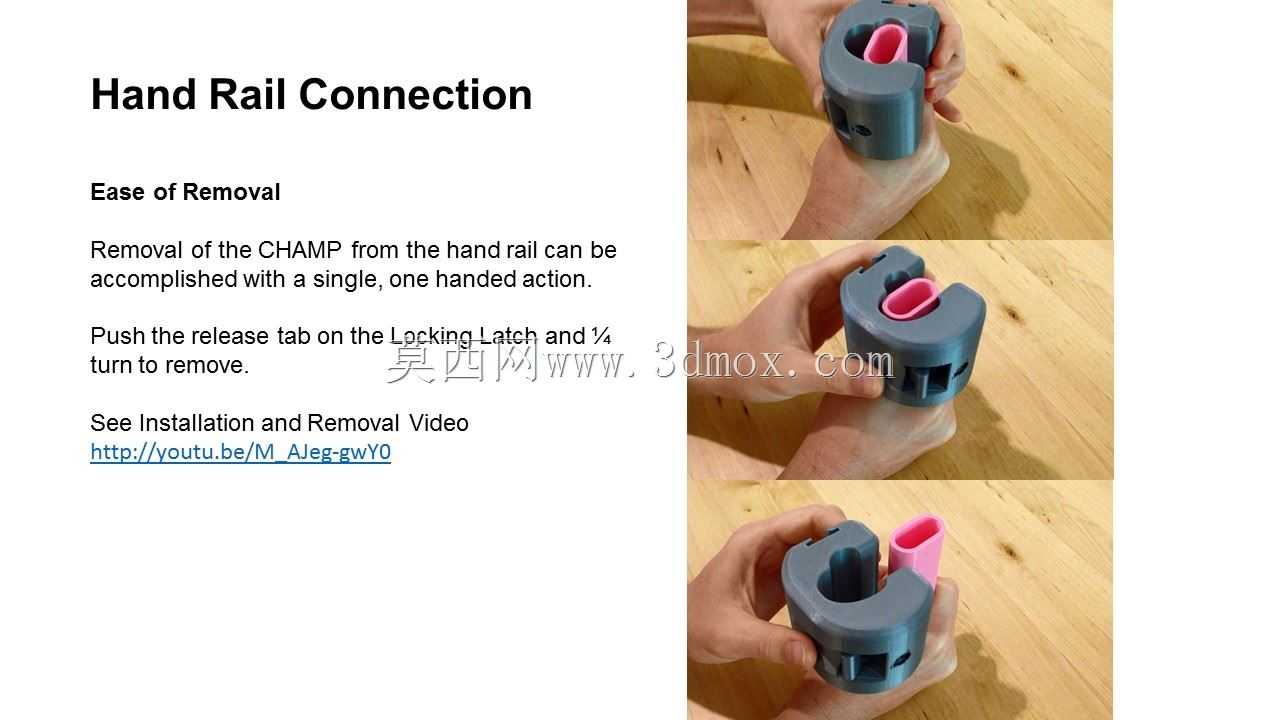

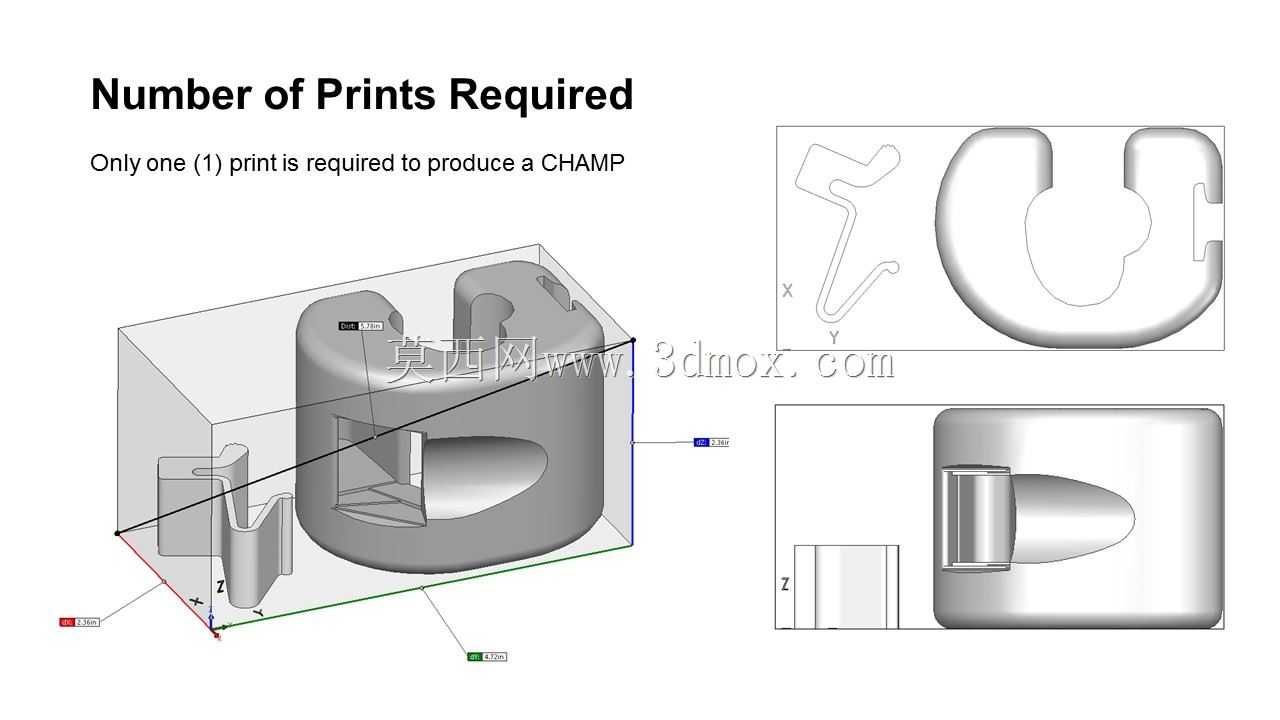

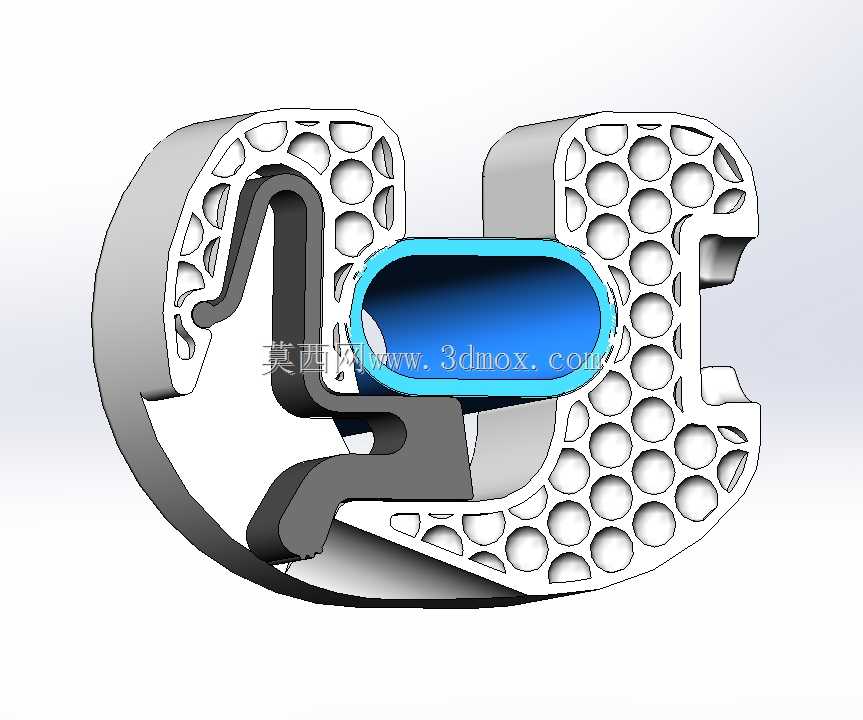

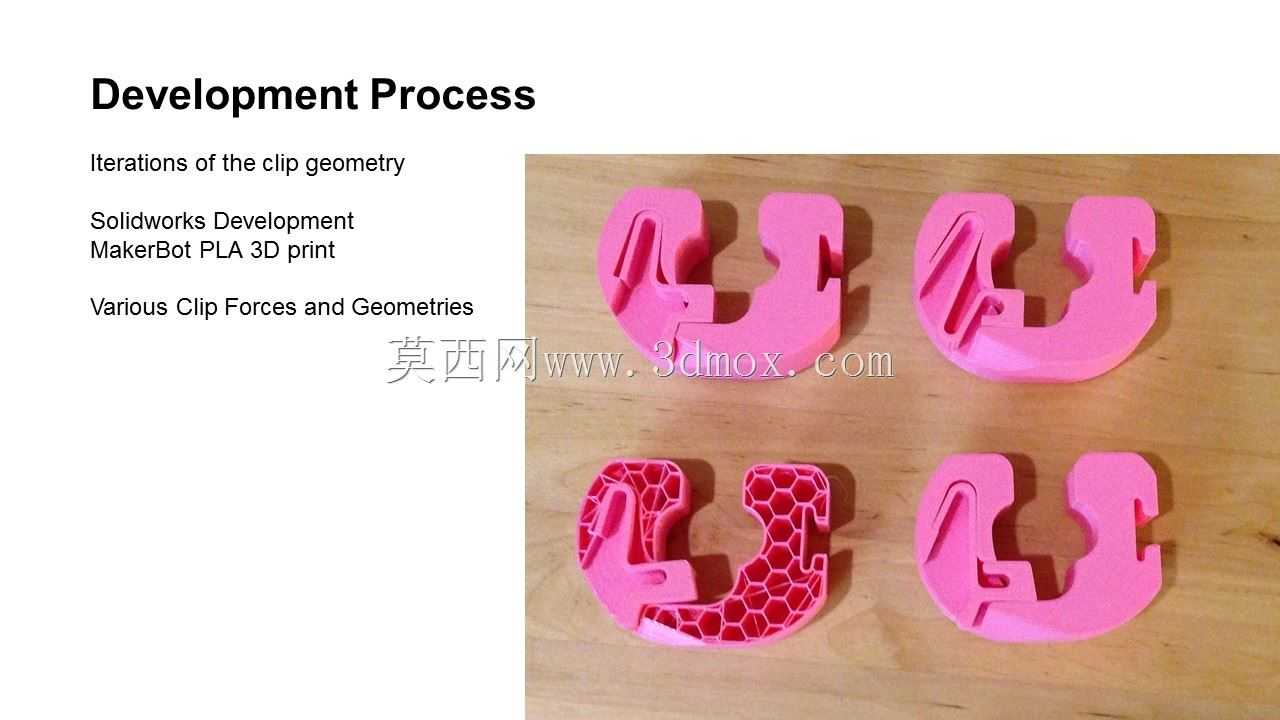

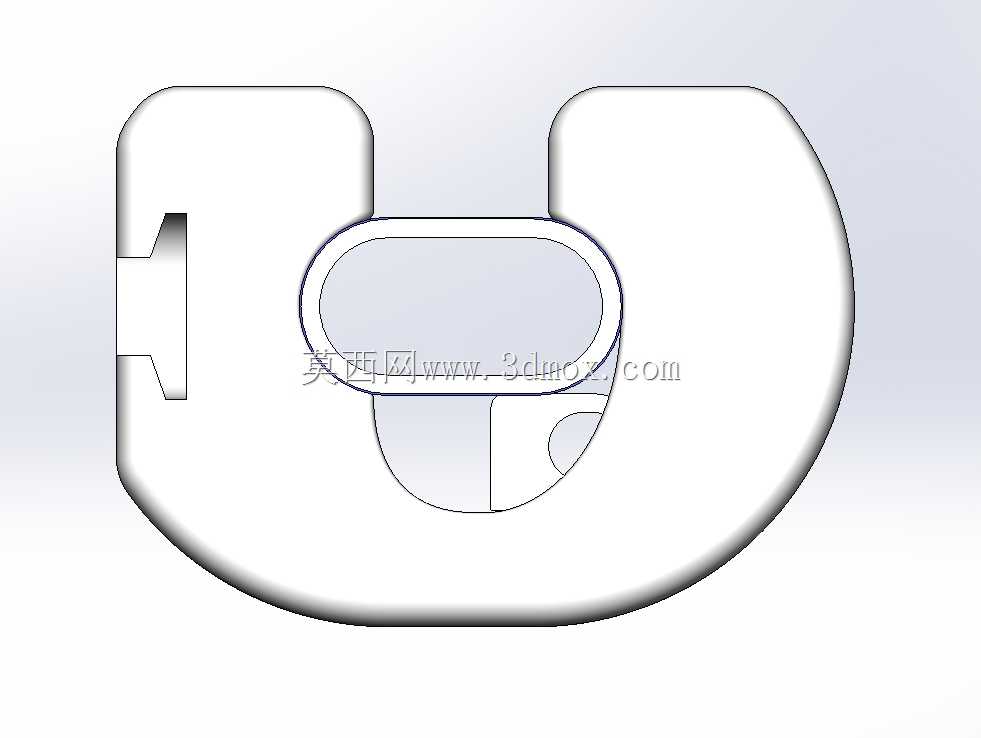

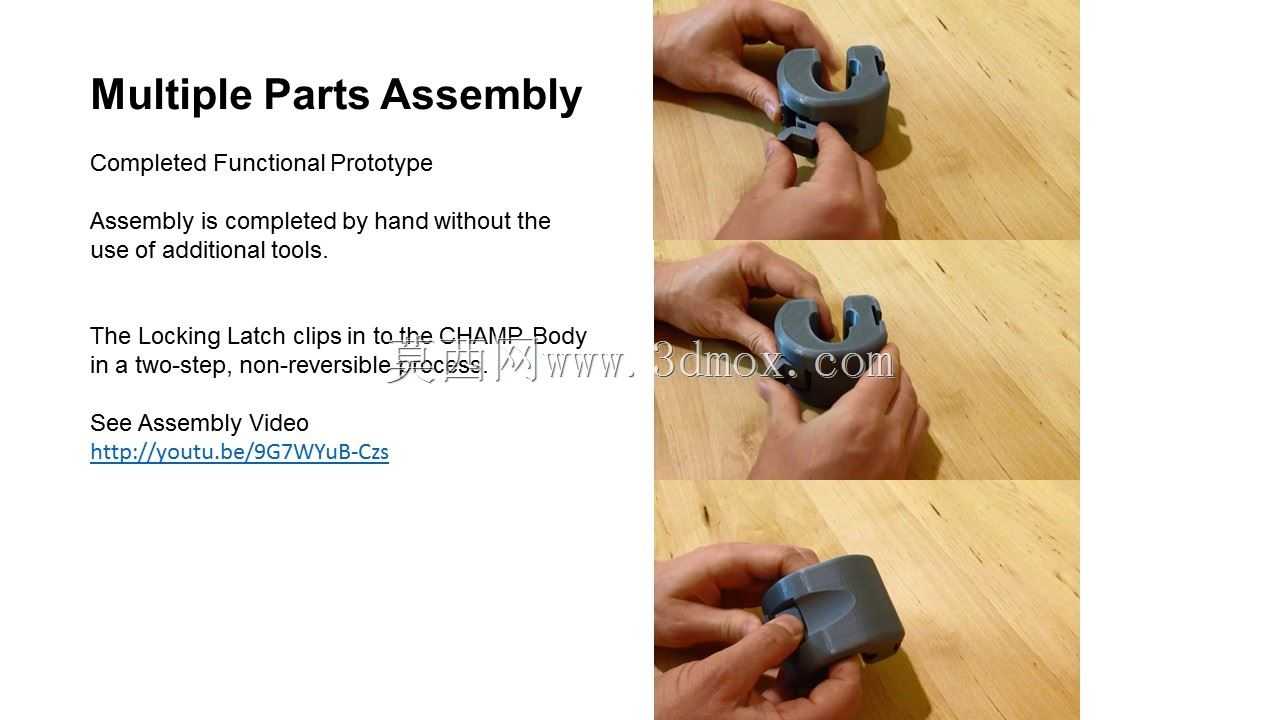

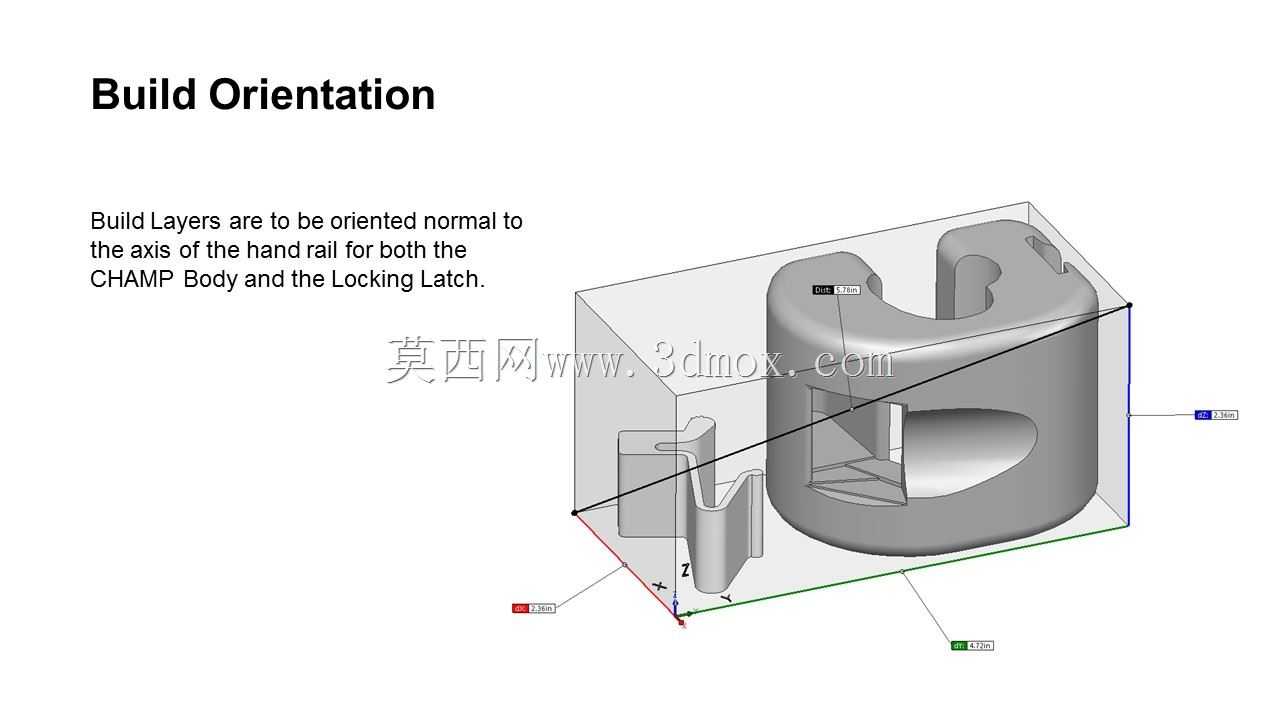

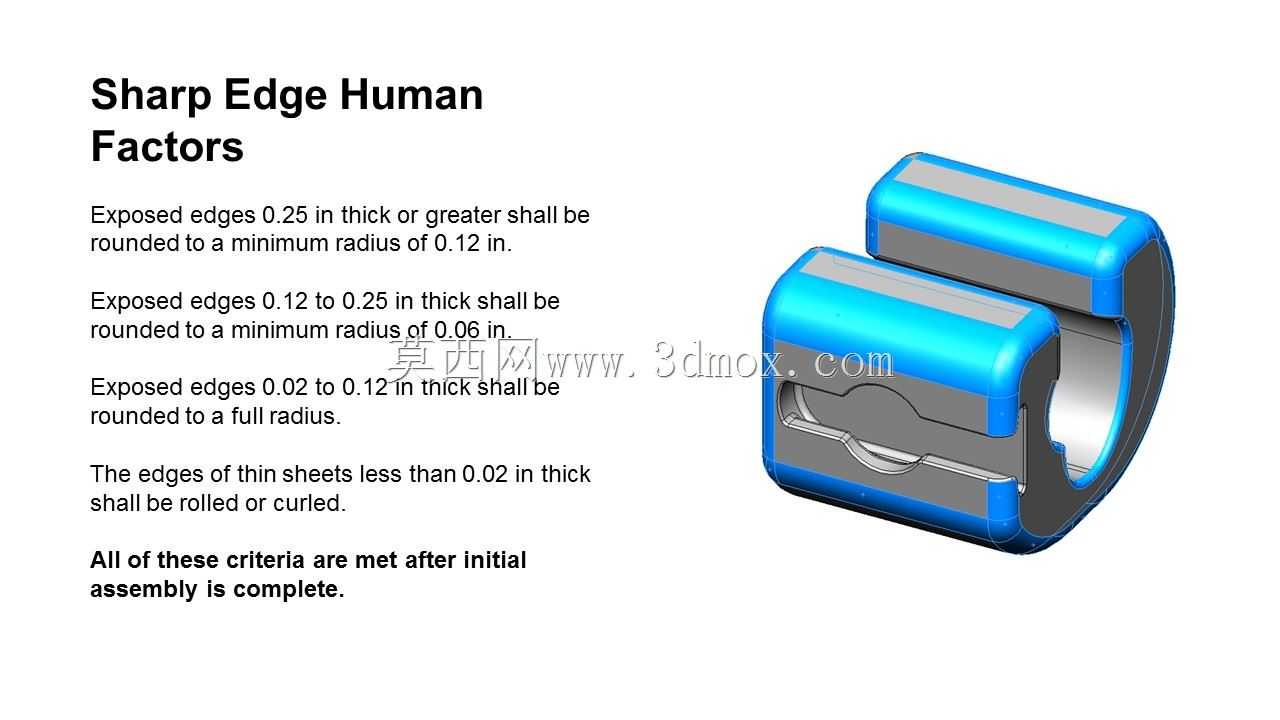

*注：本文最初发布在ISS CHAMP Overview.pdf文件中，此处显示仅供参考。请参阅PDF文件中的其他插图。ISS CHAMP采用四分之一转凸轮原理和combines:- Reliable 与扶手和座椅导轨的连接-有效使用材料-一次打印设置-单手安装和拆卸说明CHAMP包含一个内部凸轮形空腔，用于安装座椅扶手的截面。在安装过程中，管口滑到扶手上，然后旋转? 转过扶手。在旋转过程中，扶手的圆形端部跟随空腔的凸轮形边缘。当弹头接近锁定位置时，C形弹体被扶手撬开，产生强大的夹紧力，同时弹簧加载的锁闩被扶手推开。一旦管口处于锁定位置，锁闩就不再受到扶手的阻碍，它会滑回原位，防止管口进一步旋转。在拆卸过程中，锁闩通过嵌入管口主体中的用户可接近的释放卡舌释放，以防止意外断开。一旦释放卡舌接合，则夹持器可再次绕扶手自由旋转。这种旋转方向与释放卡舌的运动方向相同，使得移除成为单手操作。CHAMP的开发过程从简单的泡沫芯2D切割模型开始，并通过夹子设计的迭代进行，测试内部质量减少功能和设计内部功能，以实现可靠的3D打印。假设100%填充，总材料用量平均每单位材料用量约为102g。-CHAMP车身93.62g-锁闩8.09g在ISS 3D打印构建的给定约束条件下，CHAMP车身整体尺寸最大化，以获得强度信封和信封要求。然后使用一组内部的球形空隙来减少质量，这些空隙以四面体网格的形式排列。此图案只有在3D打印时才可能出现，并且可以进一步优化以达到理想的强度重量比。或者，提交的设计可以减少填充百分比进行打印，以节省材料。打印次数仅需要一次打印就可以产生一个CHAMP。通过单手操作，可以轻松地将CHAMP连接到扶手上。将凸轮总成推到扶手上并? 旋转至锁定位置。拆卸方便从扶手上拆卸管口只需单手操作即可完成。推动锁闩上的释放卡舌并? 转到“删除”。请参阅安装和删除视频：http://youtu.be/M_AJeg-gwY0Stability 附件沿扶手长度滑动安装期间凸轮设计产生高夹紧力，防止沿扶手滑动。对于扶手的最大公差宽度，圆形固定凹槽的尺寸为0.758“。端到端距离的尺寸为1.335”，以夹紧扶手的最小公差长度。凸轮设计为参数化模型，可调节以拨入所需的保持力。围绕扶手旋转。一旦锁闩接合，围绕扶手旋转可能会导致枪械弹体或锁闩头部断裂。由于锁闩上的释放凸舌凹进枪械弹体外表面下方，由一个手指大小的开口保护，并朝向ISS的墙壁，因此意外断开，无意中断开连接的可能性不大。抗冲击性由于冲击的冲击会转化为夹具的轻微运动，因此该设计具有极高的抗冲击性。夹具设计为在冲击下轻微弯曲并返回到标称位置，而不是试图保持完全刚性。座椅导轨连接座椅导轨螺柱的安装方法是从一端滑入，将阶梯垫圈放入固定孔并拧紧螺母。座椅导轨连接具有以下功能，以最大限度地strength:- One 轨道末端封闭-所有角完全成半径-在内部，法兰是实心的，内壳壁朝向内体成半径-取决于螺柱五金件的长度，整个外形可以更深入地嵌入夹钳体中。锐边人为因素初始装配完成后满足所有锐边标准。整体包络完成的CHAMP装配在安装时测量如下state:X：2.320“x Y:3.031”x Z:2.320“与扶手的偏移量为1.00”允许在X-Y平面内，垂直于扶手轴。CHAMP主体延伸至0.950“偏移。沿扶手轴的Z长度允许有5.00英寸的长度。CHAMP组件在这个方向上延伸2.320英寸。多个零件组装不用额外的工具就可以手工完成。锁闩以两步不可逆的过程卡入CHAMP主体。完整的功能原型见装配视频：http://youtu.be/9G7WYuB-Czs 构建方向构建层的方向应垂直于CHAMP主体和锁定闩锁的扶手轴。CAD文件提交高分辨率和低分辨率STL，STEP和Native Solidworks 2014
