航空活门用轻量化支撑轴承支架

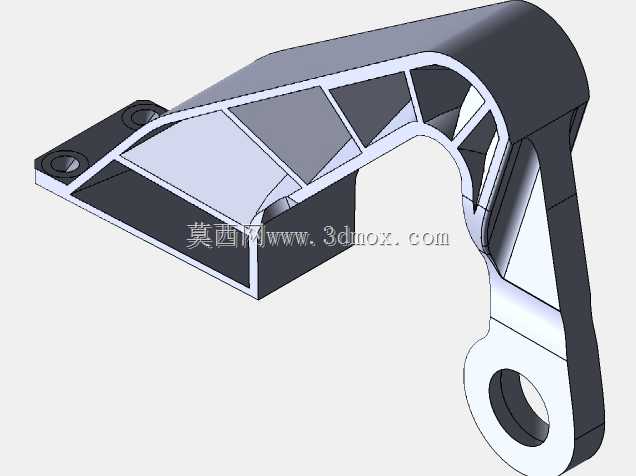

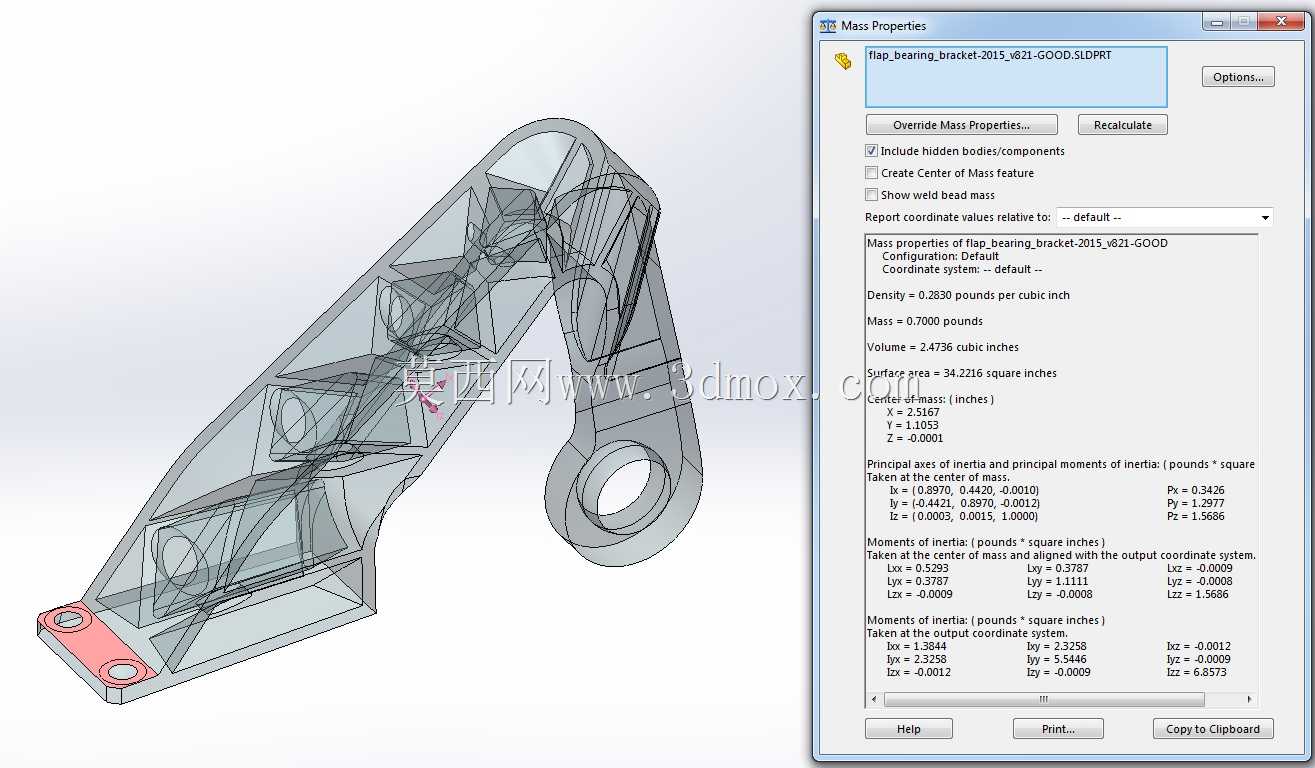

　　在航空机载流体控制系统里，活门承担着介质通断、流量调节、压力管控的核心功能，其配套的轴承支架是保障活门转轴运转精度、承受管路交变载荷的关键承载构件，这类支架的设计表现直接影响活门在全飞行包线内的工作可靠性。这款支架的设计完全围绕航空场景的严苛约束展开，首先要解决的就是重量控制问题，航空机载构件每减重一克都能带来直接的燃油效率提升与载荷裕度增加，因此整体采用了镂空加筋的拓扑优化结构，将非承载区域的材料完全去除，仅在主传力路径上保留连续的承力筋条，最终在满足所有载荷工况要求的前提下，把结构重量控制在301.6g，对应英制单位0.665磅，完全符合航空机载附件的轻量化指标要求。

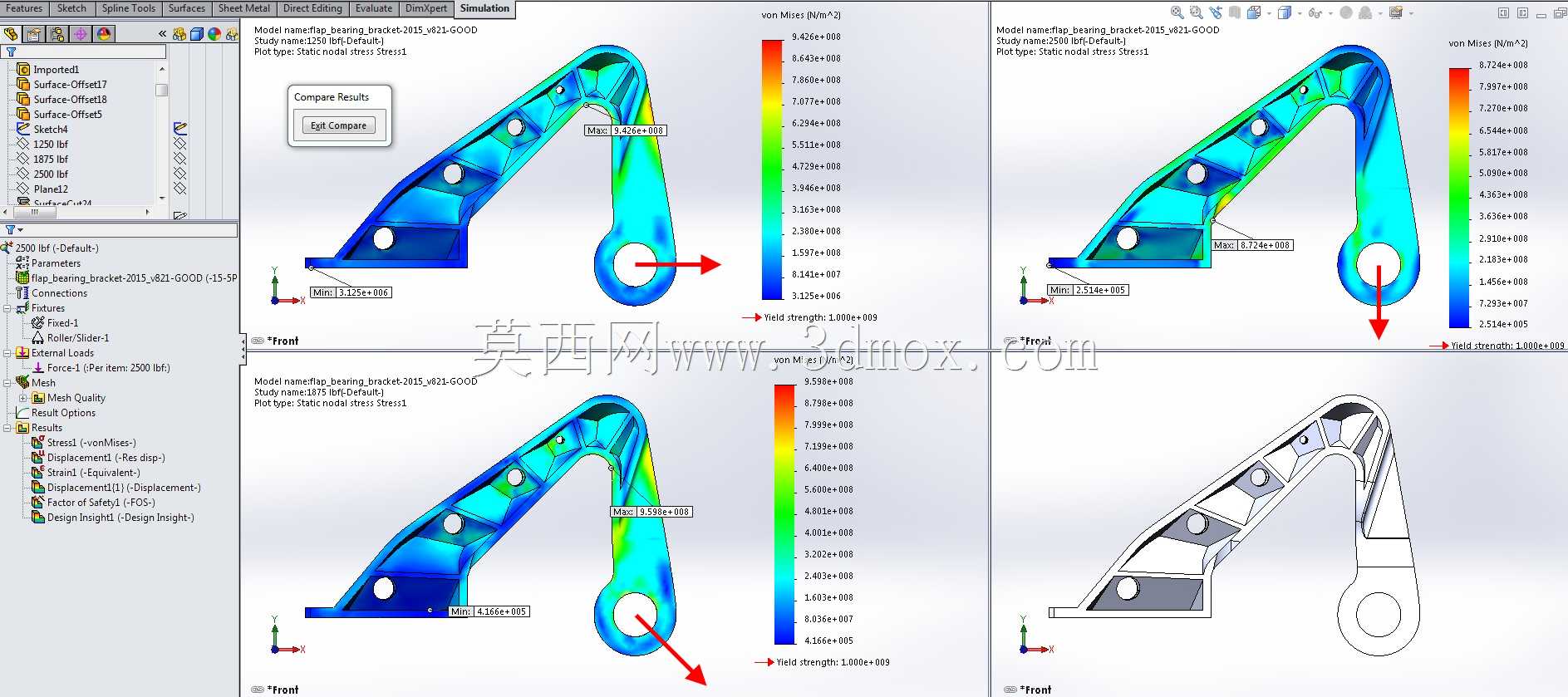

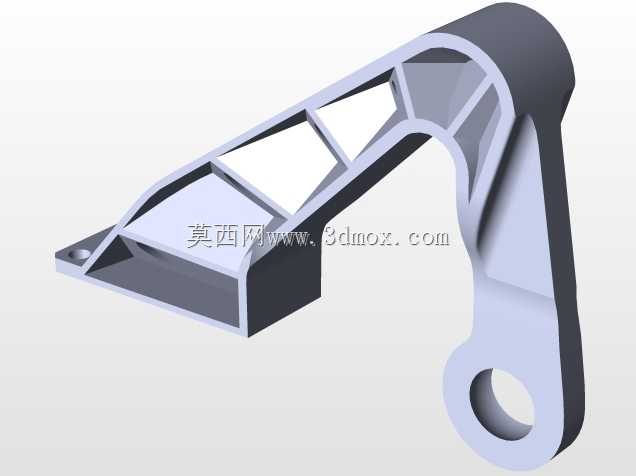

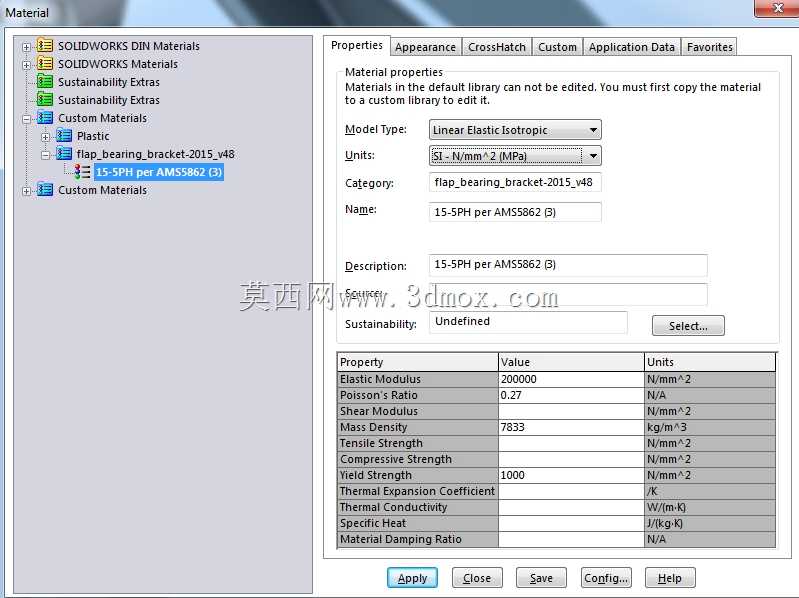

　　从承载性能来看，这款支架在设计阶段就覆盖了活门工作时的所有载荷工况，包括管路介质压力脉动带来的交变载荷、飞行姿态变化产生的惯性载荷、安装过程的预紧载荷，以及极端温度下材料性能波动带来的附加应力，经过多轮仿真迭代验证，结构的最小安全系数达到1.05，刚好满足航空构件的安全裕度要求，既不会因为安全系数过高造成材料冗余增重，也不会因为裕度不足留下结构失效风险。支架的结构布局分为两个核心功能区，一端是与机载安装基体连接的法兰安装面，这个安装面原本预留了4个螺钉安装位，在实际装机应用中，可根据安装位置的空间条件、载荷分布情况，仅选用其中2个螺钉完成固定，进一步减少紧固件的重量占比，同时安装面的平面度、安装孔的位置度都按照航空安装精度要求设计，能保证安装后支架的位置偏差控制在允许范围内，避免给活门转轴带来附加安装应力。另一端是轴承安装座，采用整体式的环形轴承孔结构，孔内预留了轴承定位的台阶结构，能对配套的滚动轴承实现轴向定位，保证轴承运转过程中不会出现轴向窜动，轴承孔的尺寸精度、圆柱度都按照IT7级精度设计，能满足轴承压装后的配合要求，保障活门转轴转动灵活，无卡滞、无旷量。

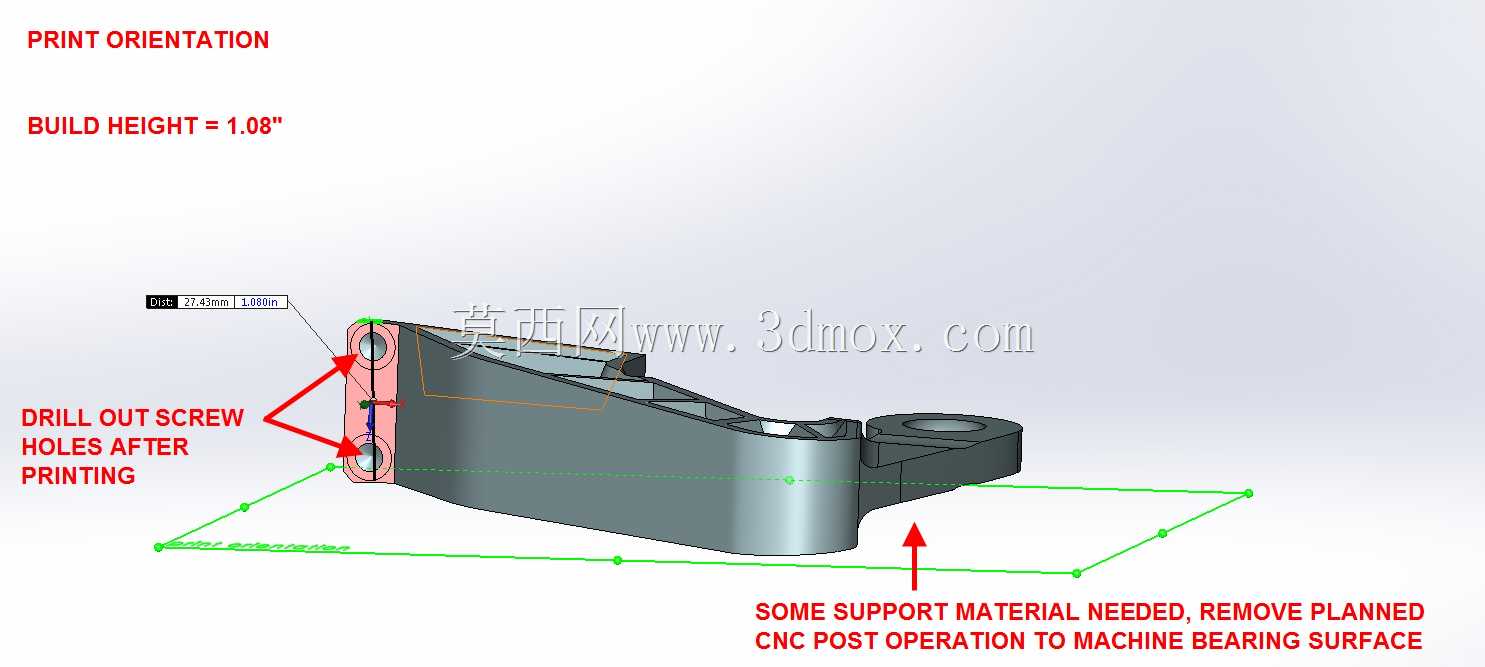

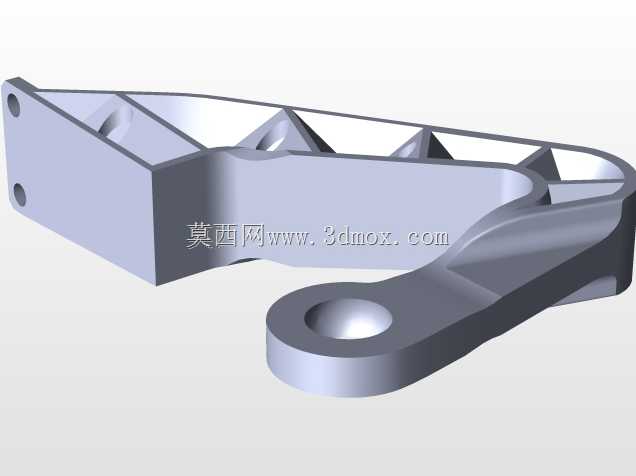

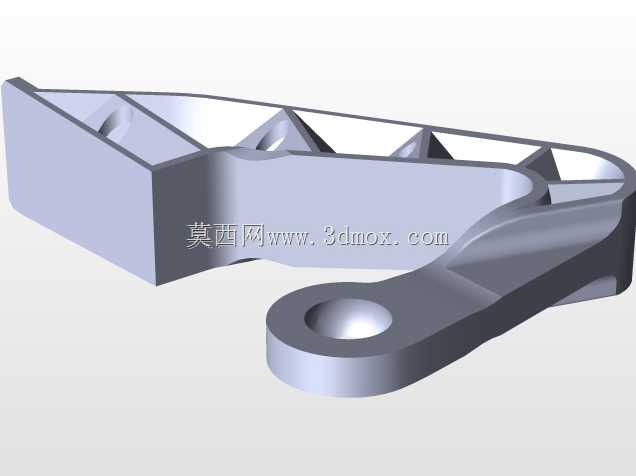

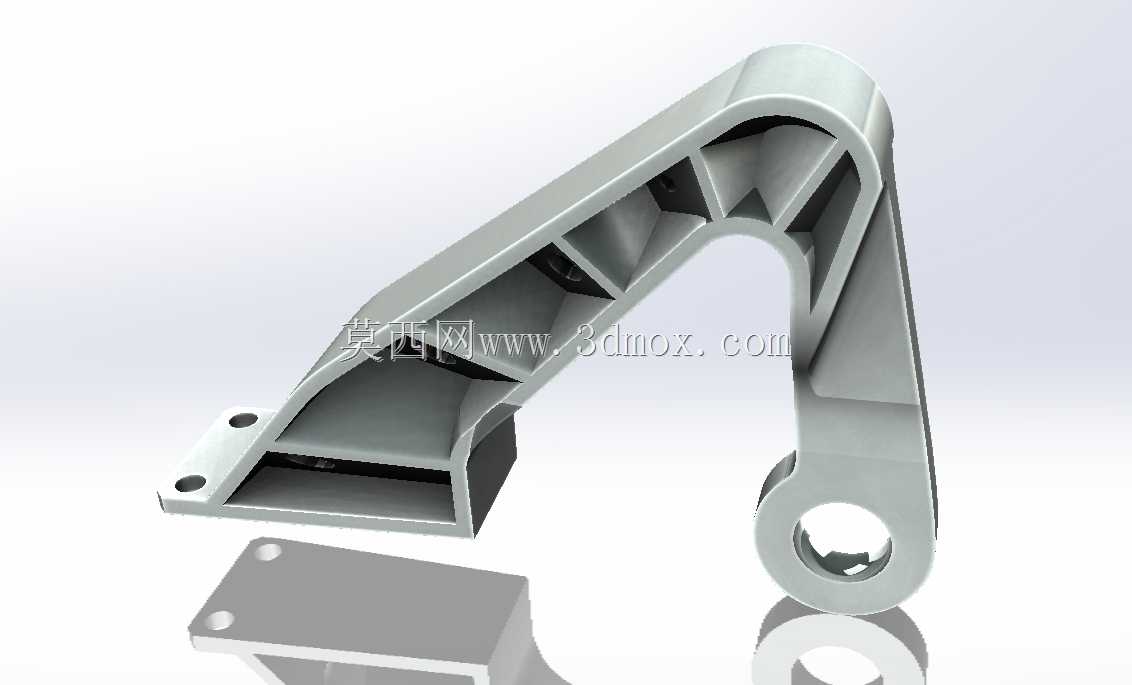

　　支架的主体连接部分采用了变截面的弧形传力结构，这种结构相比传统的直角折弯支架，能让载荷传递路径更顺滑，避免直角位置出现应力集中，内部的筋条完全按照主应力迹线布置，每一条筋的走向都与载荷传递方向一致，不会出现多余的结构特征，这种单元化的筋格设计，还能在后续改型迭代时，针对局部应力过高的区域单独调整筋厚、筋高参数，不需要对整体结构进行大改，大幅缩短改型设计的周期。在增材制造的工艺适配性上，这款支架也做了针对性优化，最小支撑高度控制在1.08英寸，能减少打印过程中支撑结构的材料消耗，同时降低后处理去除支撑的工作量，所有悬空面的角度都满足增材制造的自支撑角度要求，不需要额外添加过多支撑就能完成打印成型，成型后的变形量也能控制在精度要求范围内。

　　实际装机应用中，这款支架主要适配航空管路系统中的蝶形活门、旋塞类活门的转轴支撑，安装位置通常位于发动机引气管路、环控系统管路、燃油系统管路的活门组件处，工作过程中不仅要承受活门转轴转动带来的径向载荷，还要承受管路振动带来的交变载荷，支架的筋格结构本身就具备一定的阻尼特性，能吸收部分管路振动能量，降低振动传递到轴承位置的幅值，延长轴承的使用寿命。安装边界方面，支架的法兰安装面为矩形结构，两个对角布置的安装孔中心距与现有航空标准安装接口完全匹配，不需要对安装基体进行额外改孔就能直接替换原有支架，轴承安装端的中心高、与安装面的平行度都与原有安装接口保持一致，替换后不需要重新调整活门的位置精度，能直接适配现有管路的布局。在细节设计上，所有的棱边都做了R0.5以上的圆角过渡，避免应力集中，同时也能减少安装过程中锐边划伤操作人员的风险，轴承孔的端面预留了密封件的安装空间，能适配接触式密封轴承的安装要求，防止管路内的介质、外界的灰尘水汽进入轴承内部，保障轴承在高空低气压、温差大的环境下能长期稳定工作。
