四缸拳击手航空汽油发动机三维模型

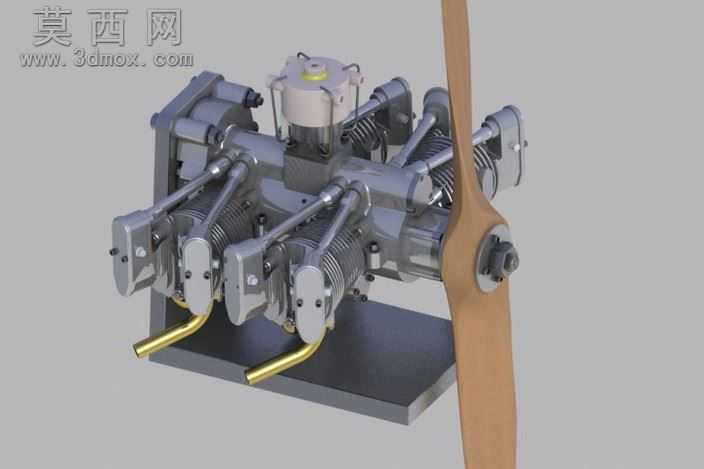

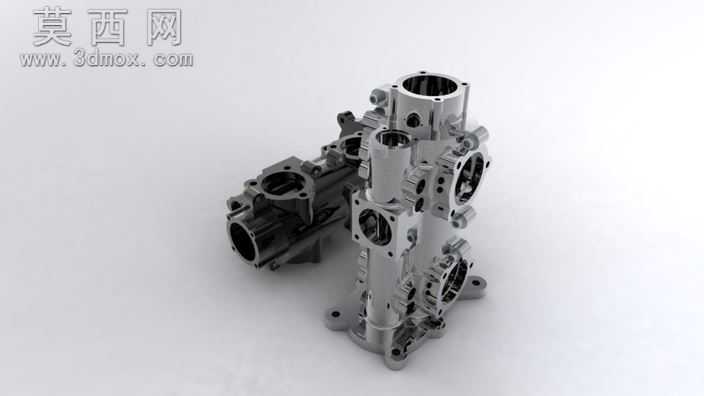

本模型为四缸水平对置拳击手航空汽油发动机，建模阶段以真实小型航发尺寸为基准，先完成核心参数化草图绘制，确定缸孔直径27mm、活塞行程25mm的基础尺寸约束，再通过拉伸、旋转、扫描、阵列等特征命令逐步构建曲轴、连杆、活塞、气缸散热片、气门组件、化油器、排气歧管、螺旋桨安装座等全部零部件，各零件间添加精准的同轴、重合、齿轮啮合配合关系，完整还原发动机的运动约束逻辑，可实现曲轴转动带动活塞往复、气门同步启闭的运动仿真效果。参数设计层面严格遵循四冲程汽油机的工作时序，对水平对置四缸的点火间隔、配气相位做了对应结构匹配，气缸散热鳍片的间距、厚度均参考同排量航发的散热需求设定，排气歧管的弯曲弧度兼顾排气效率与安装空间，螺旋桨夹持座的锁紧结构完全还原实物的快装设计，所有螺纹孔、安装定位孔均按标准件尺寸预留，可直接匹配对应规格的紧固件模型。渲染材质部分，发动机缸体、曲轴箱采用铸铝哑光金属材质，还原航空发动机轻量化铝合金壳体的质感，活塞、气门顶杆设置为抛光钢材材质，排气歧管做黄铜金属质感处理，螺旋桨采用实木纹理材质，安装底座做磨砂黑色金属质感，场景添加柔和的环境漫反射光，突出各部件的结构轮廓与材质差异，渲染效果可清晰展示发动机的整体布局与细节特征。结构原理上，该发动机为四冲程汽油燃料动力装置，四组气缸水平对置布局，相比直列发动机拥有更低的重心与更优的运转平顺性，工作时混合气从化油器进入气缸，活塞完成进气、压缩、做功、排气四个冲程，曲轴将活塞的往复直线运动转化为旋转运动，通过前端输出轴带动螺旋桨旋转产生拉力，水平对置的结构可抵消活塞往复的惯性力，降低高速运转时的振动，适配小型航空模型的动力需求。软件兼容方面，模型提供SolidWorks2010原生格式文件，同时导出通用STL格式，可兼容绝大多数三维建模软件、3D打印切片软件，无需额外修复即可直接打开编辑，也可导出STEP等中间格式供其他CAD软件调用，文件结构清晰，零部件按装配层级分组命名，方便用户拆解修改。研发教学应用层面，该模型可作为航空发动机结构教学的演示教具，帮助学习者直观理解水平对置发动机的工作原理、零部件装配关系，也可作为航模爱好者研发小型动力系统的参考蓝本，还可用于机械专业课程设计、内燃机原理课程的案例素材，辅助完成运动仿真、动力学分析等教学实践任务，同时也能为小型通用动力机械的结构设计提供参考思路。
