多级过滤家用净水处理设备结构设计

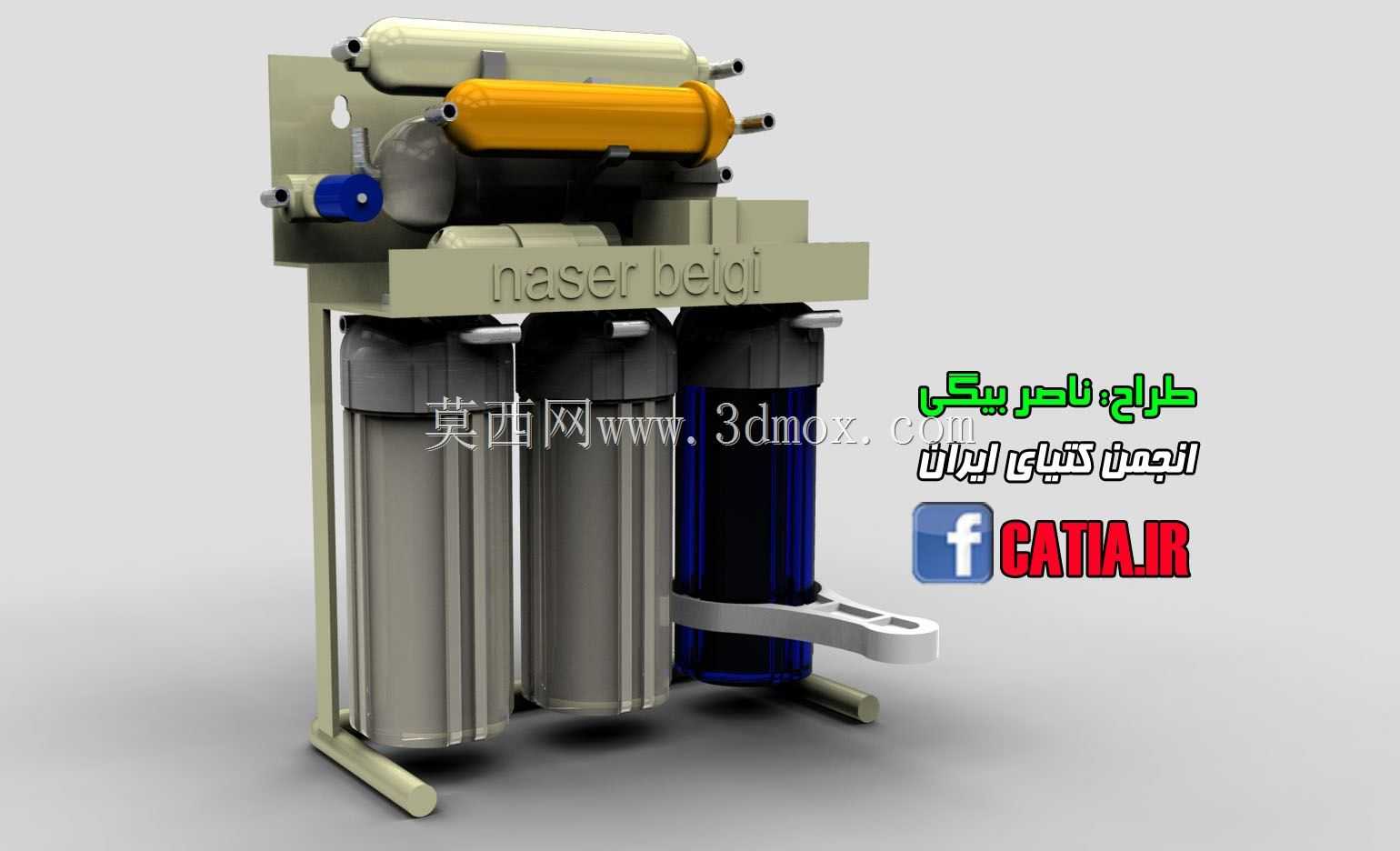

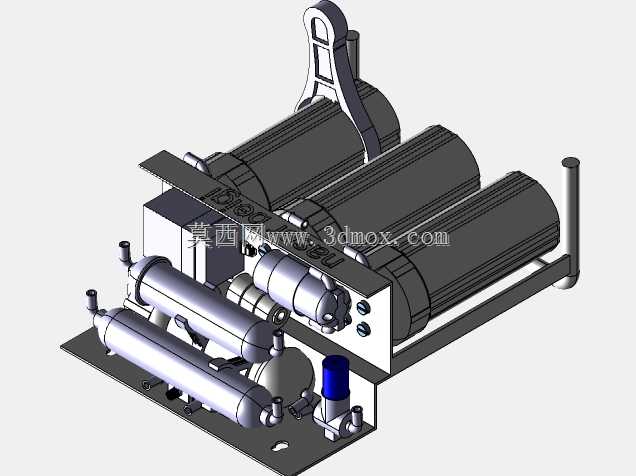

这款多级过滤净水设备主要面向家庭饮用水净化场景，同时也可适配小型餐饮门店、办公场所的终端饮水处理需求，能够对市政自来水进行多阶段分级净化，有效去除水中的泥沙、铁锈、胶体、余氯、异色异味以及部分有害微生物，为使用场景提供符合饮用标准的洁净水源，解决日常饮水的水质安全隐患。设备整体采用立式支架集成布局，将不同功能的过滤单元分层整合在同一金属支架上，既减少了设备的整体占地面积，也方便后续的滤芯更换与管路维护。从功能结构来看，设备下方设置三个大流量预处理滤瓶，分别承担不同的前置过滤功能：第一级为PP棉过滤单元，主要拦截水中的大颗粒悬浮杂质，对后端的精密过滤单元起到保护作用；第二级为颗粒活性炭单元，依靠活性炭的多孔吸附特性去除水中的余氯、异色异味与部分有机污染物；第三级为精密压缩活性炭单元，进一步吸附水中残留的微小杂质与异味物质，提升出水口感。上方设置的两级后置过滤单元，分别承担深度净化与水质优化功能，其中黄色滤筒为超滤或反渗透膜过滤单元，能够滤除水中的细菌、重金属离子等微小有害物质，蓝色组件为出水调节与反冲洗控制部件，可通过手动操作完成滤膜的表面冲洗，延长核心过滤元件的使用寿命。在设计思路上，这款设备充分考虑了家用场景的安装与使用便利性：整体支架采用轻量化金属材质弯折成型，结构强度足以承载满水状态下的滤筒重量，同时不会过度增加设备自重，方便壁挂或台面放置安装；所有滤筒均采用标准快接接口设计，更换滤芯时无需复杂工具，只需旋转滤瓶即可完成拆卸与安装，降低普通用户的维护门槛；管路布局采用横平竖直的走向设计，进水口、浓水口、净化水出口分别设置在设备侧方的统一区域，方便用户对接家中的自来水管路与出水龙头，避免管路杂乱带来的安装困扰。在安装边界方面，设备整体宽度控制在400毫米以内，高度约650毫米，前后纵深不超过200毫米，无论是橱柜内部安装还是墙面壁挂安装，都不会占用过多的空间，适配大多数家庭厨房的预留安装尺寸；设备底部的支撑脚做了防滑减震处理，台面放置时不会因为水压波动产生滑动或异响，壁挂安装时支架预留了标准的挂装孔位，可直接使用膨胀螺丝固定在承重墙面上，安装后整体稳定性强，长期使用不会出现管路松动漏水的问题。设备的操作部件全部设置在用户伸手可及的位置，反冲洗扳手集成在支架侧面，无需额外寻找工具即可完成日常的冲洗维护，整体设计兼顾了净化效果、使用便利性与安装适配性，能够很好地满足民用场景下的饮用水净化需求。
