V型八缸发动机曲柄活塞机构三维建模

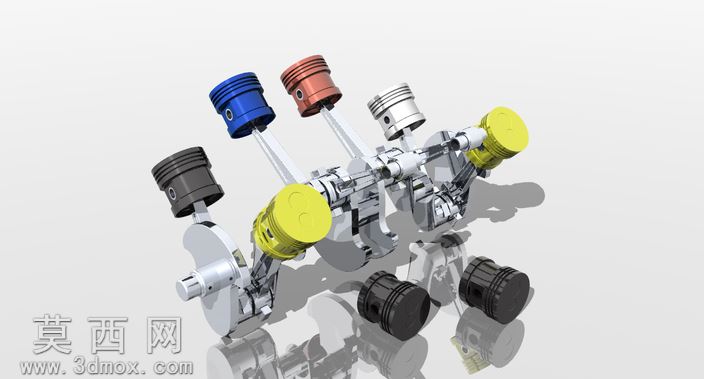

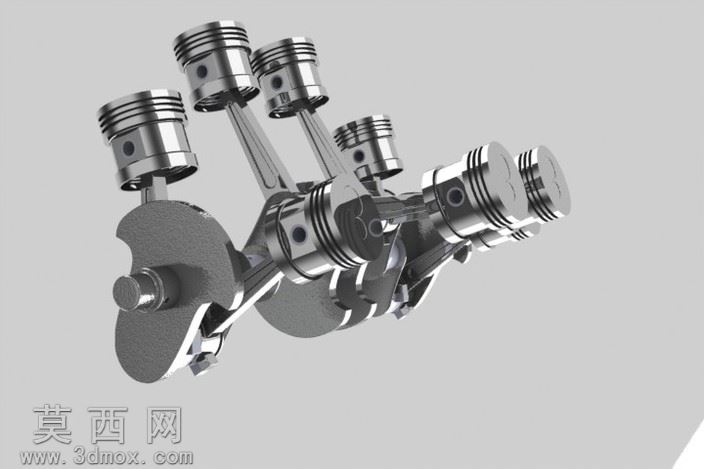

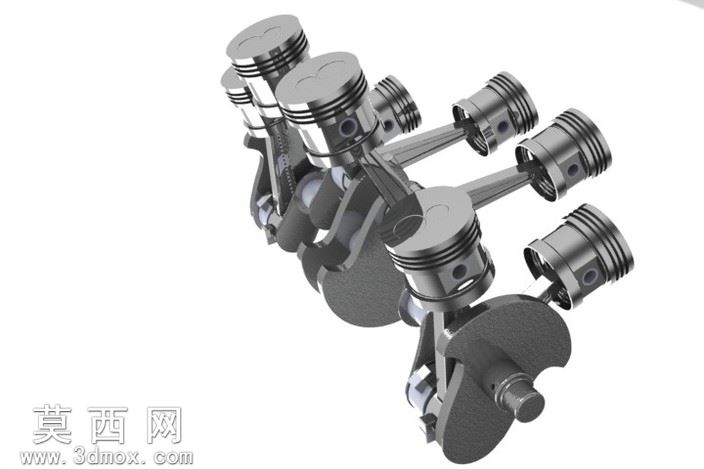

本模型为V型八缸发动机核心曲柄活塞传动机构，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循内燃机动力传递的实际机械逻辑，完整还原V型布局发动机的核心运动构件特征。建模阶段先完成曲轴主体的结构绘制，依据V8发动机90度夹角的缸体布局特征，精准设置八个曲柄销的相位角度，确保各缸活塞运动行程符合四冲程内燃机的点火顺序逻辑，曲轴的平衡配重块按照实际动平衡需求设计轮廓，还原配重块与曲柄臂的一体化结构特征。随后完成连杆构件的建模，连杆大头与曲柄销的配合面、小头与活塞销的连接部位均按照标准配合公差预留装配间隙，杆身采用工字型截面结构还原真实连杆的轻量化高强度设计特征，同时完成连杆盖、连接螺栓等附属细节构件的建模，保证装配结构的完整性。活塞部分建模还原了活塞头部的气环、油环安装槽结构，活塞裙部的型线特征按照实际活塞的热膨胀适配逻辑做了细节处理，活塞销座的加强筋结构也完整呈现，精准还原活塞在往复运动中的受力结构特征。整体装配阶段严格按照机械配合关系完成构件约束，曲轴与机体支撑位设置旋转副约束，连杆大头与曲柄销、连杆小头与活塞销均设置旋转副约束，活塞与对应缸套位置设置滑动副约束，可完整模拟发动机运转时曲轴旋转带动连杆摆动、推动活塞做往复直线运动的完整动力传递过程。材质渲染阶段，曲轴、连杆、活塞等金属构件采用高质感铸钢与铝合金材质，区分不同构件的金属质感差异，金属表面做了细微的机加工纹理处理，还原真实机械零件的表面质感，各配合面的边缘做了倒角细节处理，避免尖锐棱角带来的不真实感，整体渲染效果清晰展现各构件的装配关系与结构特征，可用于内燃机结构教学、动力机构原理演示、发动机设计参考等场景，完整呈现V8发动机核心运动机构的设计逻辑与机械原理。
