直列四缸发动机缸体三维结构设计

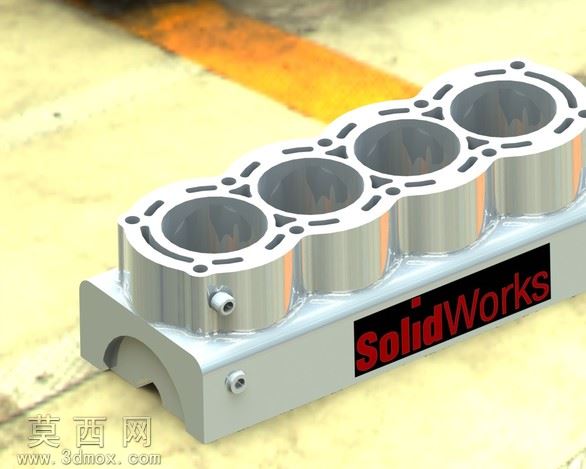

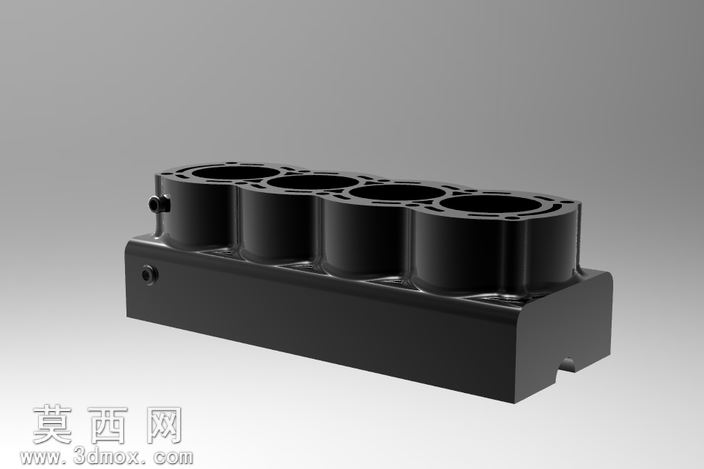

本作品为直列四缸发动机缸体的三维建模作品，建模过程依托三维参数化设计逻辑完成，首先梳理直列四缸缸体的核心结构特征：四个等距排布的圆柱形气缸腔、缸体顶面的缸盖连接密封面、缸体侧壁的附件安装接口、缸体下部的曲轴箱连接基座，先通过草图绘制完成各截面的轮廓约束，对气缸中心距、缸径、壁厚等核心参数做统一参数化绑定，方便后续调整修改。建模阶段采用实体拉伸与切除结合的方式生成缸体主体基体，对顶面环绕各气缸的螺栓孔、冷却水道开孔、密封定位槽做阵列化处理，保证四个缸位的结构特征完全对称一致；针对缸体侧壁的水温传感器安装孔、油路通道接口，采用异形切除与螺纹装饰线做细节还原，对缸体下部的曲轴避让弧形槽、主轴承盖安装定位面做精准的曲面切除处理，还原真实缸体的装配适配特征。材质与渲染阶段，为缸体主体赋予铸铝合金材质，调整材质的金属粗糙度、反射率参数，模拟量产发动机缸体的哑光金属质感，对缸体顶面的密封贴合面做轻微的高光抛光效果处理，区分加工面与非加工铸造面的质感差异；场景中添加柔和的工业展示环境光，搭配定向补光突出缸体的气缸排布结构、边角的铸造圆角特征，避免阴影过重遮挡结构细节。设计思路上，该模型重点还原直列四缸缸体的核心装配结构，省略了过于细碎的内部水道、油道的复杂冗余结构，在保证结构辨识度的同时控制模型体量，既可以作为内燃机结构教学的展示模型，也可以作为发动机整体装配建模的基础基体零件，适配动力总成类三维设计的组件搭配需求；建模过程中对所有安装孔位的位置、孔径都参考通用小排量四缸发动机的通用尺寸做比例适配，保证各接口的相对位置符合真实机械设计的规范，避免出现结构错位、比例失调的问题，整体模型结构规整，特征层级清晰，可编辑性较强，能够满足不同场景下的二次修改、装配调用需求。
