Birdon品牌绞吸挖泥船作业装备三维设计

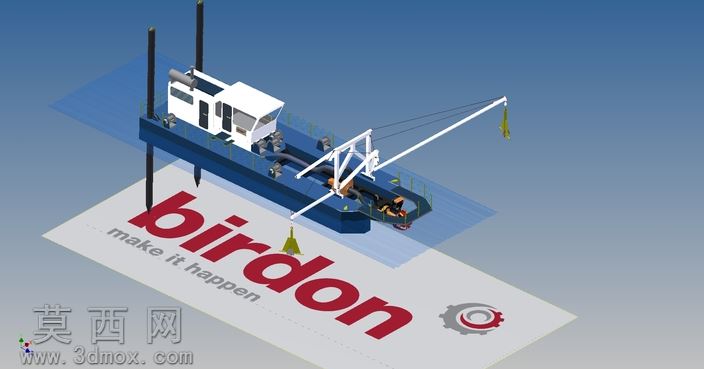

本绞吸挖泥船三维模型采用Autodesk Inventor完成全参数化建模，整体围绕河道疏浚、水下土方开挖的作业需求展开结构设计，建模过程严格参照工程船舶的实际建造比例，对船体平台、定位桩系统、绞刀作业架、操作舱室、吊臂结构等核心部件逐一完成特征构建。船体主体采用箱型平底驳船结构建模，通过拉伸、抽壳特征构建主甲板与船身腔体，赋予船身高强度船用钢材质，表面做海洋工程装备专用的深蓝色防腐涂层材质处理，甲板区域设置防滑纹理材质，还原实船的作业面质感。模型中两根垂直定位桩采用圆柱拉伸配合装配约束完成定位，可模拟作业时插入河床固定船位的动作逻辑，定位桩表面做镀锌防锈材质处理，桩体与甲板的连接基座做加强筋结构建模，保证结构受力合理性。操作舱室采用多实体建模方式完成舱体、舷窗、舱门、顶部排气装置的细节构建，舱体赋予白色工程塑料与玻璃钢复合材质，舷窗使用半透明钢化玻璃材质，舱内简化构建操控台轮廓，还原实船的操作空间布局。绞刀作业架采用焊接桁架结构建模，通过焊件模块生成架体的型钢轮廓，配合旋转副约束实现绞刀架的俯仰动作模拟，架体前端的绞刀头采用旋转阵列特征完成刀齿建模，赋予耐磨合金钢材质，可模拟水下切削土层的作业状态；架体配套的输泥管道采用扫掠特征完成弯管建模，管道接口处做法兰连接结构细节，赋予耐磨橡胶与钢制复合材质。吊臂结构采用桁架式臂架建模，臂架顶端设置吊点与滑轮结构，配合钢丝绳扫掠模型还原起吊作业的结构形态，臂架表面做橙黄色警示涂层材质处理。渲染阶段采用天光配合水面反射环境光，模拟开阔水域的作业场景，整体模型装配约束完整，各活动部件可实现动作演示，完整还原绞吸挖泥船依靠定位桩固定、绞刀破土、管道输泥的全作业流程结构逻辑，可用于船舶装备教学、疏浚作业方案演示、工程船舶结构认知等场景。
