电脑CPU散热轴流风扇三维结构设计

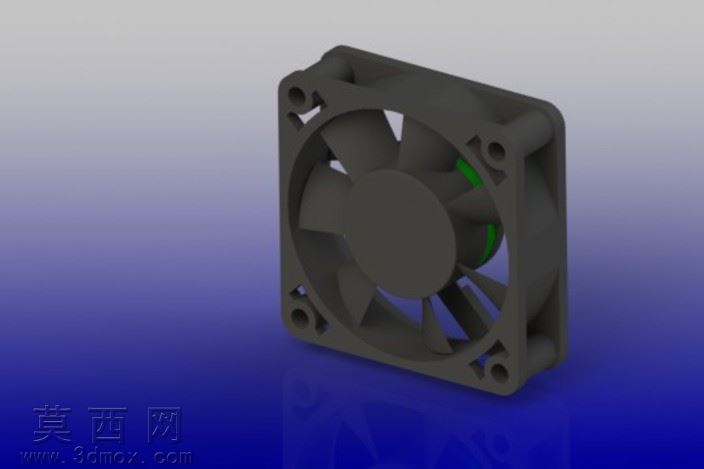

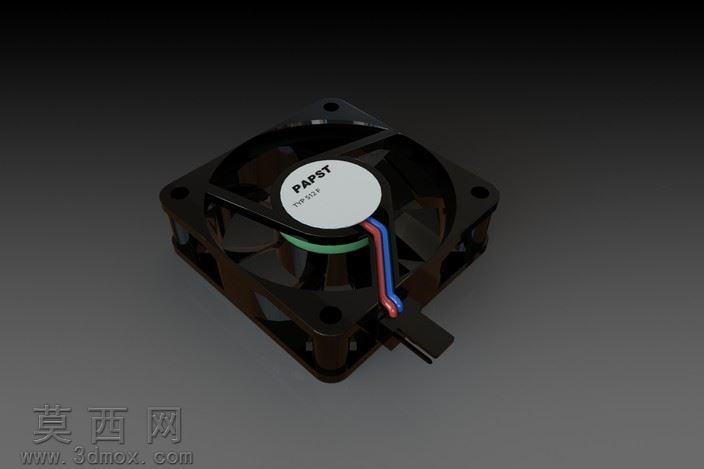

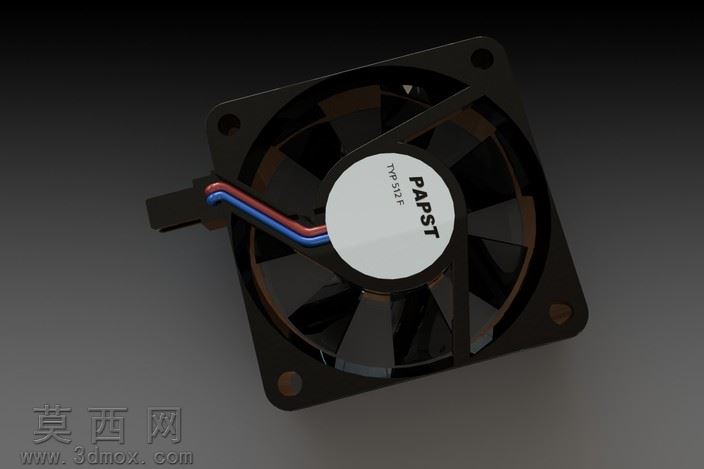

本作品为电脑CPU散热用轴流风扇的三维建模设计，建模过程依托三维参数化设计思路完成，整体还原了标准方形散热风扇的完整结构与细节特征。建模初期先梳理轴流风扇的核心结构逻辑，将整体拆分为外框、叶轮、中心轴座、安装定位孔四个核心模块，采用自底向上的建模流程逐步搭建，保证各部件的装配精度与尺寸匹配度。外框部分采用标准方形注塑壳体结构建模，精准还原四角的沉头安装孔位，孔位的倒角、沉台深度都按照实际散热风扇的安装规范设置，外框的内侧导风弧面做了平滑过渡处理，避免风阻突变产生紊流，外框的壁厚均匀设置，符合注塑成型的工艺要求，边缘的圆角处理也还原了量产产品的细节特征。叶轮部分是建模的核心，先确定叶片的数量与安装角度，每一片叶片都采用曲面建模完成，精准还原轴流叶片的翼型截面，从叶根到叶尖的扭角变化做了平滑过渡，保证气流能够沿轴向稳定推送，叶片与中心轴座的连接位置做了加厚过渡处理，还原实际产品的结构强度设计，中心轴座的内部预留了轴承与电机的安装腔体，腔体的尺寸匹配标准微型直流电机的装配规格，轴座外侧与叶片连接的位置做了圆弧过渡，减少应力集中的同时降低风噪。材质渲染阶段，整体采用哑光黑色阻燃ABS材质表现，还原量产散热风扇的外壳质感，叶片部分的材质设置了细微的磨砂纹理，模拟注塑件的表面质感，中心轴位置隐约露出的绿色部分还原了内置PCB电路板的视觉特征，渲染时采用蓝紫渐变的背景突出主体，光影设置采用柔和的漫反射光源，清晰展现外框的结构棱角、叶片的曲面弧度以及各部件的装配关系，没有过度夸张的特效，真实还原产品的实际外观。设计过程中充分考虑了散热风扇的实际使用需求，整体尺寸符合电脑CPU散热器的通用安装规格，各部件的比例协调，既保证了外观的还原度，也兼顾了结构的合理性，能够直观展现轴流散热风扇的内部构造与外部特征，可用于散热结构原理演示、电脑配件三维展示等场景。
