可折叠式笔记本外置散热风扇结构设计

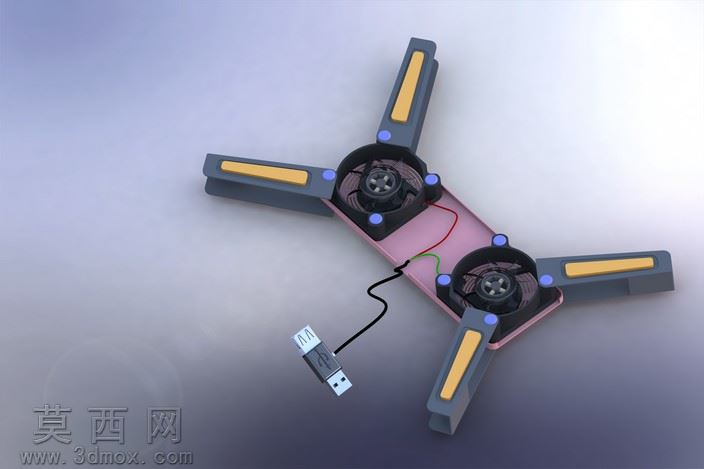

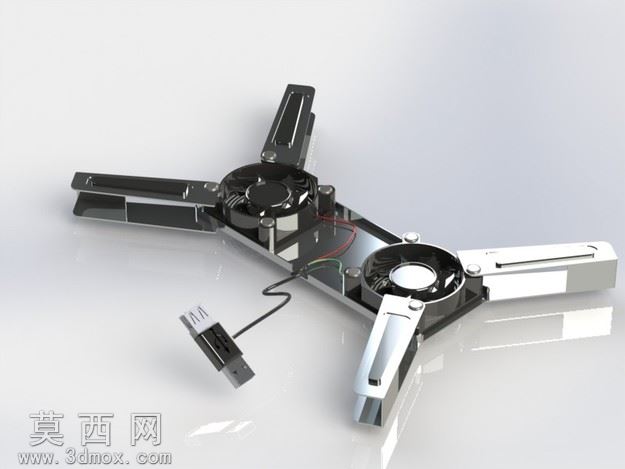

本作品为笔记本外置散热装置的三维设计方案，整体采用可折叠多臂式结构布局，建模阶段通过参数化特征构建完成各部件的精准造型，首先完成核心双风扇模组的主体框架搭建，框架采用圆角过渡的矩形基座设计，基座内部预留风扇安装位、走线槽与电路连接空间，两个轴流风扇单元分别嵌入基座对应位置，建模时还原了风扇扇叶的曲面弧度、中心转轴结构与外圈固定卡扣细节，保证扇叶转动空间无结构干涉。四组可折叠支撑臂通过转轴结构与基座连接，每一组支撑臂都可绕转轴实现多角度开合调整，支撑臂表面设计有长条形防滑垫安装槽，端部设置圆形硅胶防滑脚垫的安装位，折叠状态下支撑臂可完全收合贴靠基座侧边，大幅缩小收纳体积，展开状态下可根据不同尺寸的笔记本电脑调整支撑跨度，适配不同规格的笔记本使用需求。供电部分采用USB公头连接线设计，建模时还原了USB接头的金属触片、塑料外壳结构，连接线通过基座侧边的走线槽与内部风扇电路连通，走线槽边缘做圆角处理避免线材磨损。材质与渲染阶段，支撑臂主体采用深灰色哑光工程塑料材质，表面添加细微的磨砂质感纹理，防滑垫区域采用暖黄色软质橡胶材质，与深灰色臂身形成清晰的视觉区分，风扇扇叶采用半透明黑色硬质塑料材质，中心转轴区域做亮面黑色处理，基座部分采用粉紫色哑光塑料材质，连接线采用黑色软质橡胶线材质感，USB接头部分区分金属亮面与塑料哑光质感，整体渲染采用柔和的渐变背景布光，通过光影突出各部件的结构层次与材质差异，清晰展现折叠结构的开合逻辑与各部件的装配关系。设计思路上围绕便携性与适配性展开，摒弃传统一体式散热底座的固定尺寸局限，通过可折叠支撑臂结构实现多尺寸适配，双风扇直吹的散热布局可针对性覆盖笔记本底部核心发热区域，USB直插供电的设计无需额外电源适配器，兼顾桌面使用与外出携带的使用场景，各部件的连接位置均做了限位结构设计，保证支撑臂展开后可稳定承托笔记本重量，不会出现意外滑脱或结构松垮的问题，整体结构无冗余设计，在保证结构强度的前提下尽可能压缩产品体积与重量。
