立式塑料包装袋热封口设备结构设计

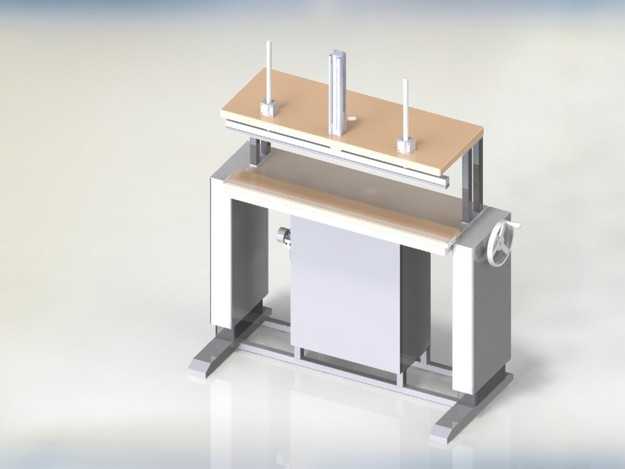

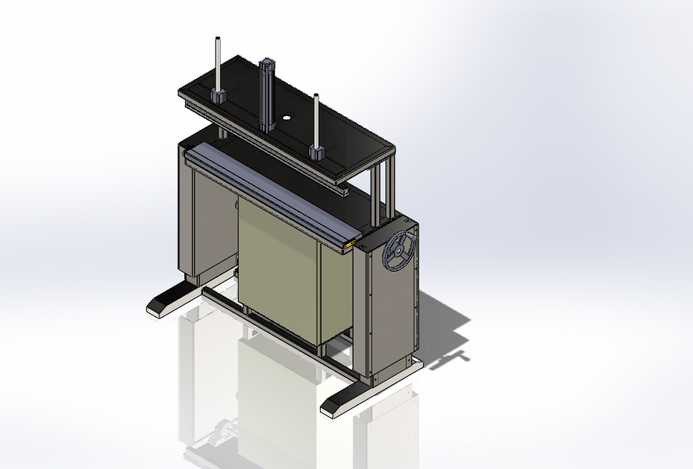

本作品为立式塑料封口设备的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，所有零件均按照实际加工工艺要求构建特征，无冗余几何元素，模型可直接导出用于工程图生成、结构干涉校验以及后续的运动仿真分析。从外观渲染效果来看，模型采用了贴近工业实物的材质搭配：设备主体支撑框架采用哑光磨砂金属材质，还原冷轧钢板折弯焊接后的表面质感；上部压合横梁做了亮面金属处理，模拟镀铬导柱与安装板的精加工表面；中部的热封工作区域采用耐高温的橄榄绿色哑光涂层材质，还原隔热防护层的视觉效果；底部支撑脚采用黑色防滑橡胶材质，侧边调节手轮采用黑色电木与金属镶件的组合材质，整体渲染光影柔和，阴影过渡自然，清晰呈现出设备各部件的层次关系与装配位置。从结构设计来看，该设备采用立式双立柱导向结构，上部为可上下升降的压合执行机构，配置三根垂直导向柱保证压合过程的运动平行度，避免压合偏斜导致的封口不牢问题；中部为长条形热封工作区，可适配不同宽度的塑料包装袋封口作业，热封组件隐藏在防护壳体内，兼顾操作安全与热效率保持；侧边设置手摇调节手轮，可根据不同厚度的包装袋、不同的封口高度需求，灵活调节上压合机构的行程与压合间隙；底部采用加宽的外伸支撑脚设计，增大设备支撑跨度，提升设备放置与作业过程的稳定性，避免压合动作时设备晃动。设计思路围绕中小批量塑料包装袋封口的实用需求展开，摒弃复杂的全自动送料结构，采用手动调节、脚踏或手动触发压合的简易控制逻辑，在保证封口质量稳定的前提下，尽可能简化设备结构，降低设备制造成本与维护难度，既适合小型加工厂、门店的零散封口作业需求，也可作为生产线配套的辅助封口工位使用。建模过程中对所有活动配合面均预留了合理的装配间隙，导向柱与直线轴承的配合、手轮调节机构的传动配合、热封组件的安装定位都符合机械设计公差要求，各部件均可实现独立拆解，能够直观展示设备的装配关系与工作原理，可用于机械设计教学、设备改装优化以及同类封口设备的设计参考。
