RC遥控直升机流线型机头罩设计

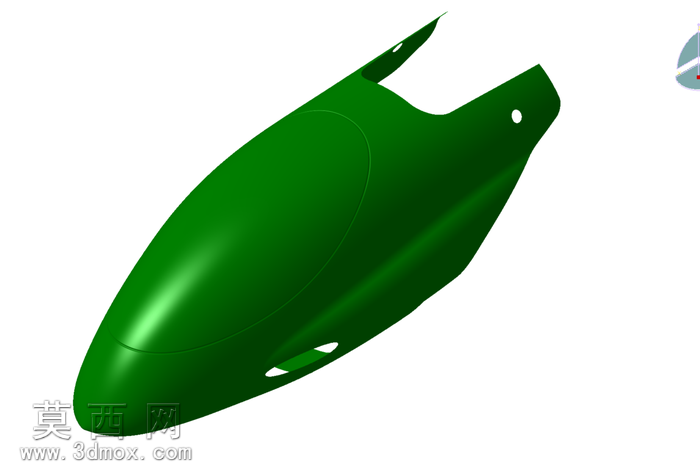

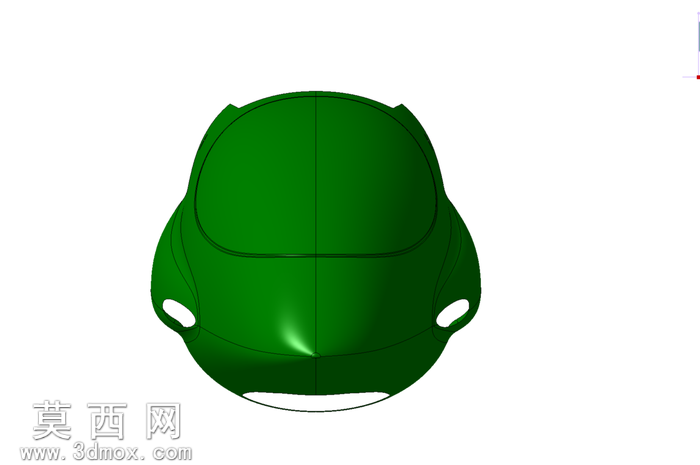

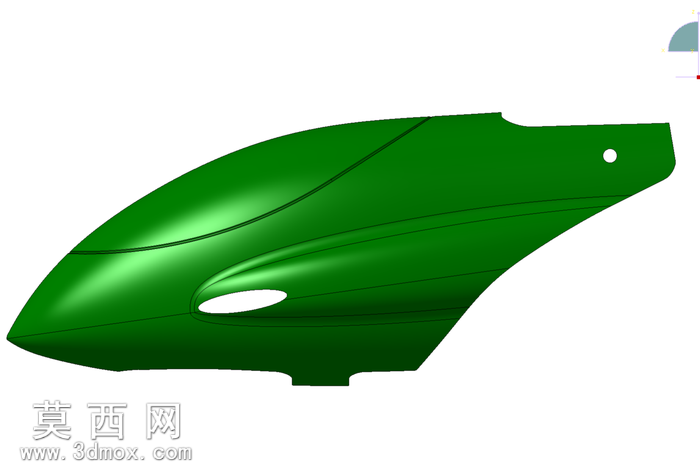

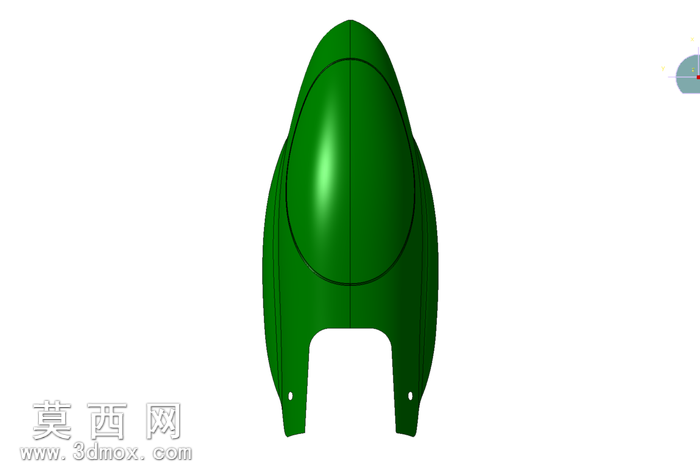

该作品为RC合力450类遥控直升机的机头冠也就是机头整流罩部件，采用三维参数化建模方式完成全曲面造型设计，建模过程中以航模飞行的空气动力学需求为核心设计逻辑，首先绘制机头前端的椭球形引导曲面，通过多截面曲面命令逐步过渡到机身后段的对接轮廓，全程保证曲面G2连续顺滑，避免飞行过程中产生多余的气动阻力。建模阶段对机头罩的安装定位孔做了精准的位置约束，分别在机身上部、侧部预留对应机架安装的通孔结构，同时在机头下部预留了散热开口的曲面裁切区域，兼顾结构安装需求与飞行散热需求。材质渲染阶段选用高光亮面的航空级绿色涂装材质，模拟真机玻璃钢外壳的质感，通过调整材质的反射率、高光粗糙度参数，还原亮面烤漆在自然光下的通透光泽效果，曲面光影过渡自然均匀，能够直观展示成品外壳的视觉效果。结构设计上充分考虑遥控直升机的轻量化需求，整体壳体采用等厚薄壁结构设计，在保证外壳结构强度、能够抵御日常飞行轻微磕碰的前提下，尽可能降低壳体重量，避免给航模增加多余的飞行负载。设计过程中反复调整曲面的弧度线条，从机头最前端的圆弧收尖，到中部的饱满隆起，再到尾端的收窄对接，每一段曲面都经过曲率连续性检查，确保整体造型流畅协调，既符合遥控直升机的经典外观审美，也能在实际飞行中引导气流顺畅流过机身，提升飞行过程中的姿态稳定性。该模型的曲面拆分逻辑也适配后续的吸塑或者注塑加工生产需求，所有曲面均做了脱模斜度校验，不存在倒扣结构，能够直接对接后续的生产开模环节，完成从数字模型到实体配件的转化。
