摩托车无衬套后轮轮胎总成结构设计

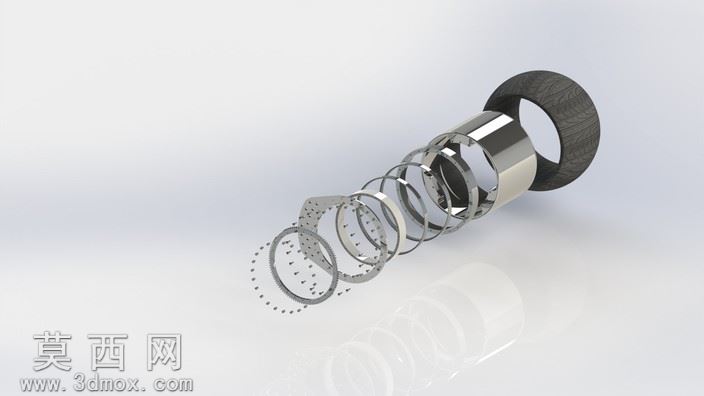

本作品为摩托车后轮无衬套轮胎总成的三维结构设计，建模过程严格遵循摩托车行走系统的实际装配逻辑，采用自底向上的建模思路完成全组件构建。首先针对无衬套结构的核心设计特点，对轮胎胎体进行参数化建模，精准还原胎面的防滑纹理曲率、胎侧的厚度渐变特征，胎体采用橡胶类材质参数设置，渲染阶段调整漫反射、粗糙度参数还原橡胶哑光且带有细微颗粒质感的表面特性，同时还原轮胎内部的帘布层结构轮廓，保证结构展示的完整性。其次对配套的金属轮辋组件进行分件建模，轮辋采用合金钢材质设定，通过金属材质的高光反射、环境贴图映射参数调整，呈现出镀铬金属件光亮顺滑的表面质感，轮辋的安装卡槽、定位凸台结构严格匹配无衬套轮胎的装配尺寸，确保各组件装配时无干涉错位。总成内部的弹性缓冲部件采用螺旋弹簧结构建模，弹簧的螺距、线径参数经过适配性调整，匹配后轮行驶过程中的缓冲减震需求，弹簧材质设置为弹簧钢，渲染时突出金属表面的细微拉丝纹理，还原工业弹簧的真实质感。各密封垫片、定位挡圈组件按照装配顺序依次排布，垫片的厚度、定位孔位置完全贴合轮辋与轮胎的配合面，保证无衬套结构下的装配密封性与定位精度。设计过程中充分考虑无衬套结构的轻量化优势，省略传统衬套部件后，对轮辋与轮胎的配合公差进行优化调整，既保证轮胎安装的紧固性，又减少后轮总成的整体重量，提升摩托车行驶的操控灵活性。渲染阶段采用柔和的影棚布光方案，通过主光、辅光、轮廓光的多光源搭配，清晰呈现各组件的结构层次与材质差异，爆炸视图的展示形式直观呈现各零件的装配顺序与配合关系，完整还原无衬套后轮轮胎总成的结构组成，清晰展现该结构相比传统带衬套后轮在装配便捷性、轻量化表现上的设计优势，可用于摩托车行走系统的结构教学、装配演示以及相关零部件的设计参考。
