交错轴传动蜗杆蜗轮啮合结构

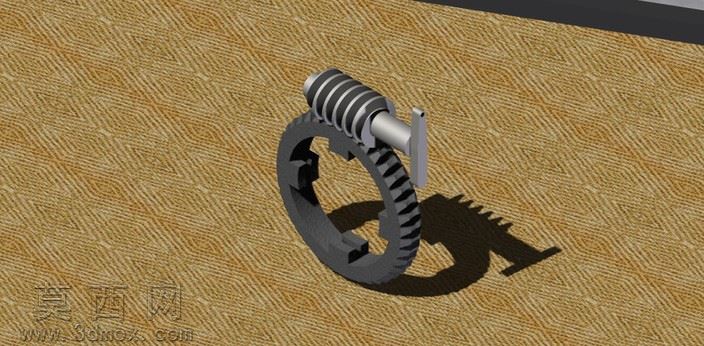

本作品为蜗杆蜗轮啮合传动结构的三维建模成果，建模阶段严格遵循蜗杆蜗轮的啮合设计准则，先完成核心参数的匹配设定：确定蜗杆的头数、导程角、模数参数，对应匹配蜗轮的齿数、变位系数、齿面曲率参数，保证二者啮合时的齿面接触精度，避免出现根切、干涉等传动缺陷。建模过程中，先通过回转特征生成蜗杆的轴类基体，再通过螺旋扫掠特征生成蜗杆的连续螺旋齿面，对齿顶、齿根位置做符合机械加工规范的圆角过渡处理，还原真实蜗杆的加工成型特征；蜗轮部分先通过回转特征生成带内安装卡槽的环形基体，再通过阵列特征结合齿形切削逻辑，生成沿圆周均匀分布的弧形轮齿，轮齿的齿向弧度完全匹配蜗杆螺旋齿面的运动轨迹，保证二者装配后可实现顺滑的交错轴动力传递。装配阶段严格对齐二者的中心距、轴线交错角度，还原真实传动副的安装位置关系，确保蜗杆转动时可顺畅带动蜗轮完成减速传动。渲染阶段为模型赋予贴近实际工业应用的材质效果：蜗杆的金属轴身与螺旋齿面采用哑光合金钢材质，还原金属零件经机加工后的细腻磨砂质感，蜗轮主体采用深灰色铸铁材质，体现铸造零件的厚重质感，齿面位置做轻微的光泽处理，模拟零件啮合运行后的磨合痕迹；场景搭配编织纹理的浅棕黄色承载平面，添加柔和的定向光源，投射出清晰自然的零件阴影，突出蜗杆与蜗轮的啮合位置关系与整体结构形态，直观展现该传动结构可实现大传动比交错轴动力传输、反向自锁的核心特性，可用于机械传动原理演示、减速机构设计参考等场景。
