汽车制动系统弯曲硬管三维设计模型

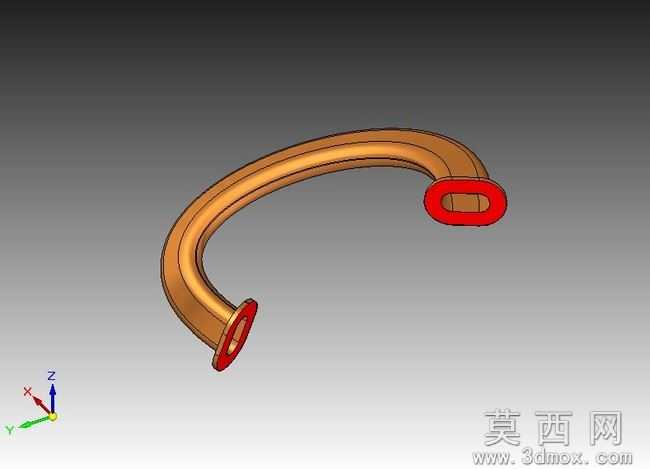

本模型为汽车制动系统配套的弯曲硬管三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先基于制动系统的管路布置空间约束，确定硬管的整体弯曲走向，通过多段空间圆弧与直线段的平滑衔接，精准还原硬管在实车装配中的空间形态，避免管路与周边零部件产生装配干涉。建模过程中严格遵循硬管的实际加工工艺参数，管身主体采用等壁厚空心结构设计，两端的连接端头做了加厚处理，端头处的密封接触面设置了精准的倒角与平面度约束，保证后续装配时的密封性能，杜绝制动液渗漏的风险。材质渲染阶段，管身主体赋予铜质金属材质，还原制动硬管常用的铜合金管材的金属质感，调整材质的粗糙度与反射参数，呈现出金属管材经加工后的哑光金属光泽，两端的连接密封部位赋予红色密封涂层材质，清晰区分管路主体与密封连接区域，提升模型的辨识度与结构展示效果。结构设计上充分考虑硬管的流体输送特性，管内流道全程做平滑过渡处理，不存在直角转折或流道突变的结构，最大程度降低制动液在管路内流动时的阻力，保证制动压力传递的及时性与稳定性，同时弯曲部位的曲率半径严格符合硬管弯折加工的工艺要求，避免弯折处出现管壁褶皱、壁厚减薄超差的问题，保障管路的结构强度与使用寿命。设计思路围绕制动硬管的实际使用需求展开，既保证管路的空间走向适配整车制动系统的布置要求，又兼顾零件的加工可行性与装配便利性，模型的每一处结构细节都对应实际生产中的工艺要求，可直接用于制动系统的装配干涉校验、管路性能仿真以及后续的加工工艺编制，为制动系统的开发设计提供精准的三维数模支撑。
