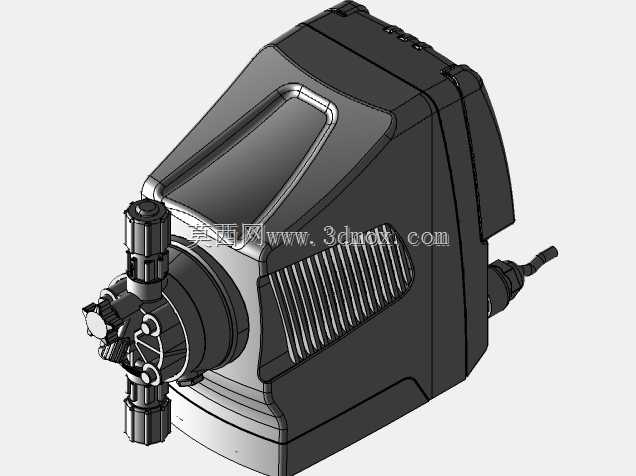

电磁驱动化学计量加药泵结构设计

这款电磁驱动计量加药泵主要面向水处理、化工制程、环保消杀、食品加工等需要精准投加化学药剂的工业场景，在循环水水质调节、污水处理药剂投加、化工反应过程助剂添加、泳池水质维护、反渗透系统药剂投加等工况中承担核心药剂输送计量功能，可稳定输送腐蚀性、易挥发、小流量需求的各类化学液体，替代传统人工投加方式，实现药剂投加量的精准可控，避免药剂投加过量或不足带来的制程波动、水质不达标、原料浪费等问题。从功能设计来看，该泵采用电磁驱动结构，摒弃了传统计量泵复杂的机械传动连杆结构，通过电磁线圈产生的往复驱动力带动隔膜做高频往复运动，实现流体的吸入与排出，传动部件更少，运行噪音更低，日常维护无需频繁更换机械磨损件，长期运行稳定性更强。泵头部分适配耐化学腐蚀的材质选型，可兼容酸碱类、絮凝剂类、阻垢剂类、消毒类等多种常见工业化学药剂，避免药剂长期接触造成的泵体腐蚀、渗漏问题。操作交互区域设置了清晰的数显屏与调节旋钮，可实时显示当前投加流量参数，操作人员可通过旋钮与功能按键快速调整投加频率、单次投加量，适配不同工况下的药剂投加需求，外部设置的透明防护盖可避免现场飞溅的液体、粉尘触碰操作按键，降低误操作概率，也能防护显示屏不受外力磕碰损伤。从结构设计思路来看，整体采用模块化布局，驱动模块、控制模块、泵头流体模块、接线接口模块分区明确，生产装配环节可快速完成各模块的组合拼接，后期现场维护时也可单独更换故障模块，无需整体拆解设备，降低运维成本。外形设计采用方正紧凑的立式结构，底部预留了标准安装固定孔位，可直接通过螺栓固定在墙面支架、设备机架或者加药装置集成面板上，安装边界占用空间小，适合在加药间狭小的安装空间内布置；进出液接口设置在泵体下部区域，管路连接后走线走管顺畅，不会与上部操作区域产生干涉，接线接口采用防水密封结构，可适配潮湿、多飞溅的工业现场安装环境，避免液体渗入造成电路故障。泵体侧面设置了散热格栅结构，可在设备长期连续运行时快速散出电磁驱动模块产生的热量，避免高温造成元器件老化加速，延长设备整体使用寿命。
