带滑阀结构六缸径向蒸汽机结构展示

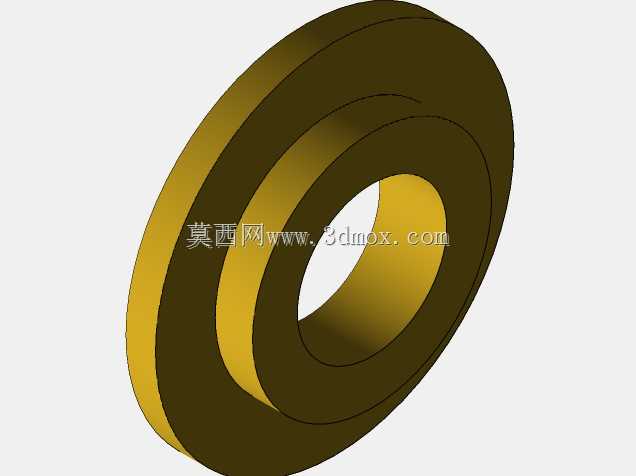

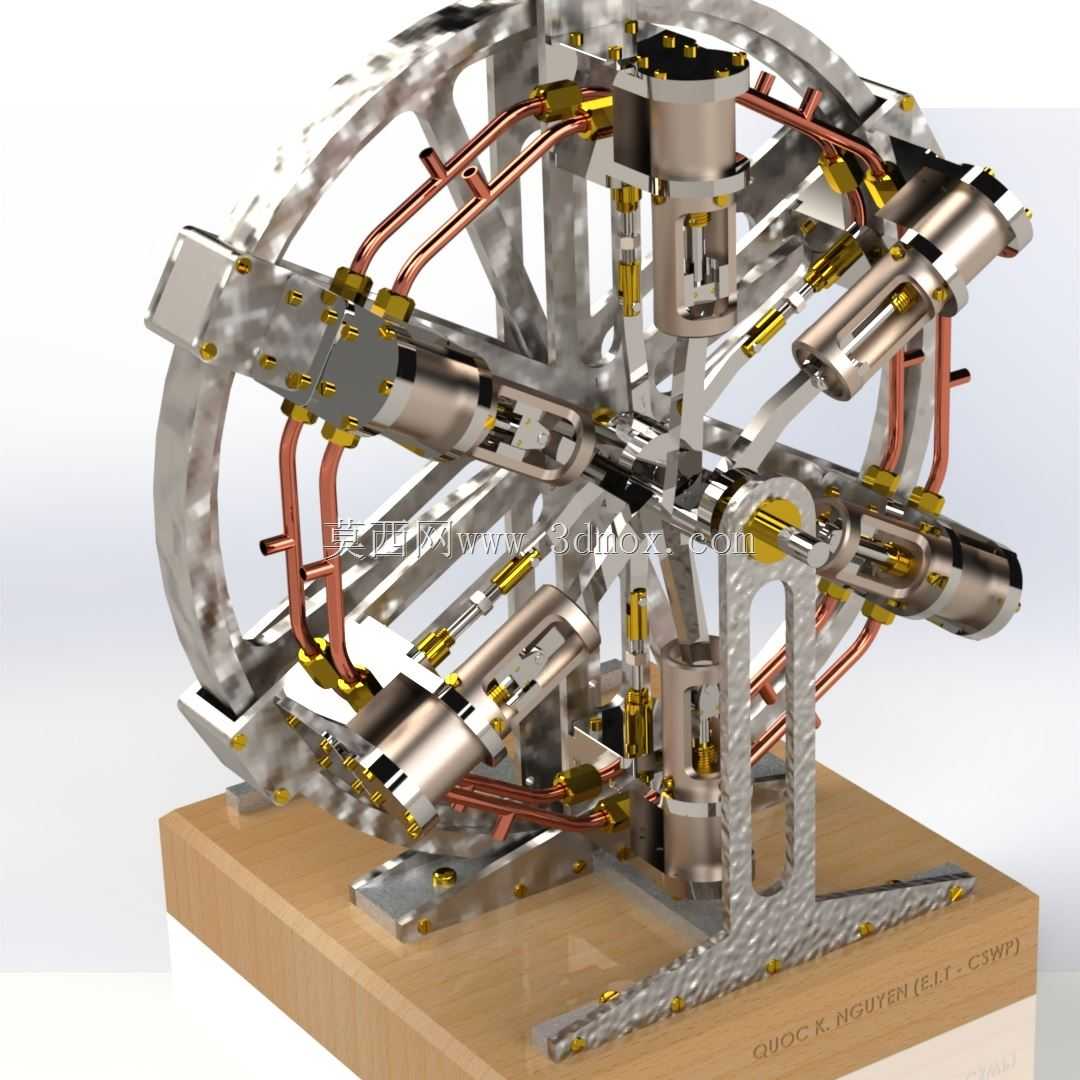

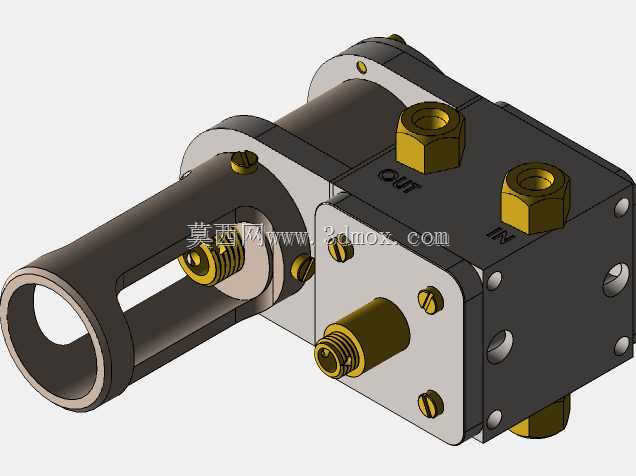

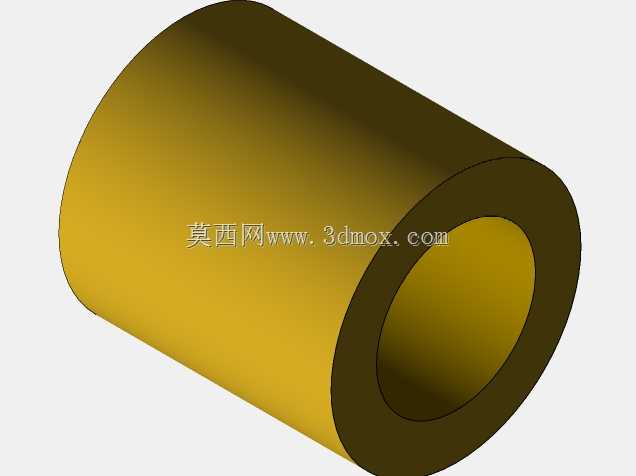

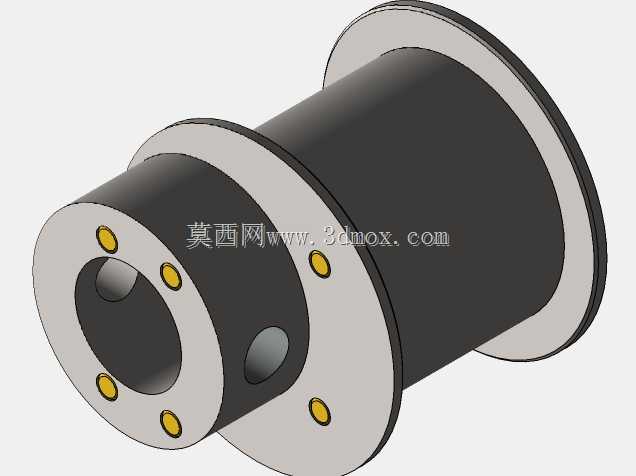

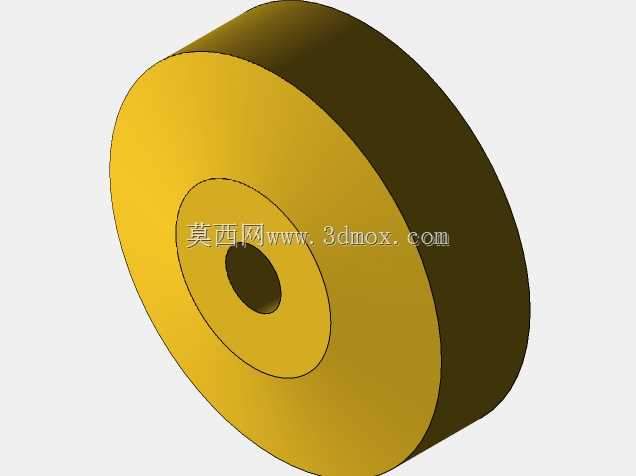

这款六缸径向蒸汽机采用滑阀配气结构，整体采用周向辐射式缸体布局，六个气缸沿中心曲轴的圆周方向均匀排布，这种布局能够让各缸的做功行程沿圆周方向均匀错开，大幅降低动力输出的扭矩波动，让整机运转更平稳，相比传统直列或V型布局的蒸汽动力装置，径向结构的轴向尺寸更紧凑，能够适配安装空间局促的小型动力场景，早期常应用于小型船舶辅机、固定式工业驱动装置、早期轻型轨道车辆的动力单元，也可作为小型蒸汽动力演示装置用于机械原理教学场景。

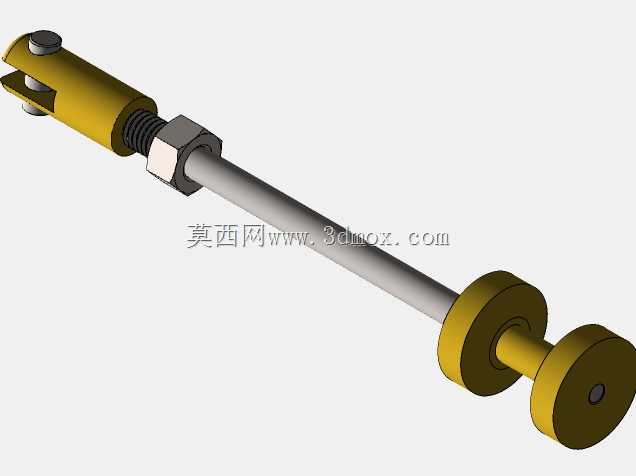

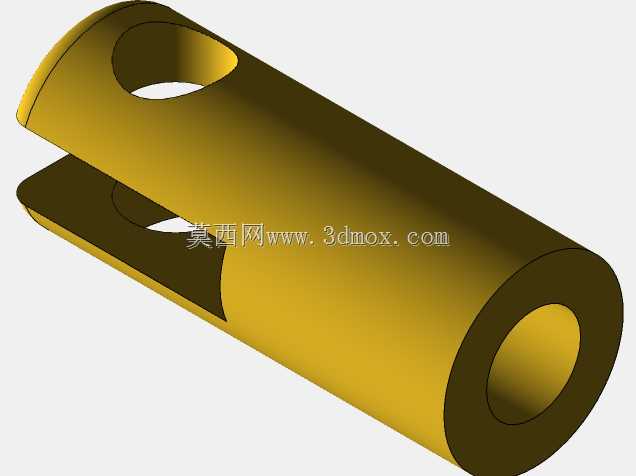

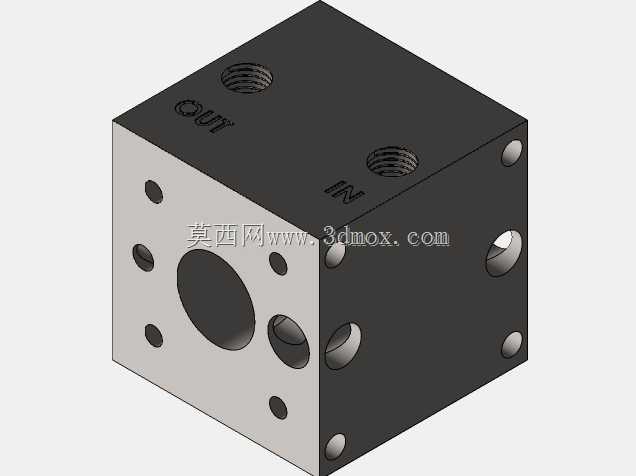

设备核心功能是将高压蒸汽的热能转化为旋转机械能输出，滑阀结构负责精准控制各个气缸的进排气时序，当高压蒸汽通入气缸时，滑阀会跟随曲轴的转动同步切换气路通断状态，保证每个气缸在活塞运行到对应行程位置时，精准完成进气、膨胀做功、排气的完整循环，六个气缸交替做功能够让曲轴获得连续稳定的扭矩输出，避免单缸或少缸蒸汽机常见的运转卡顿、死点问题。

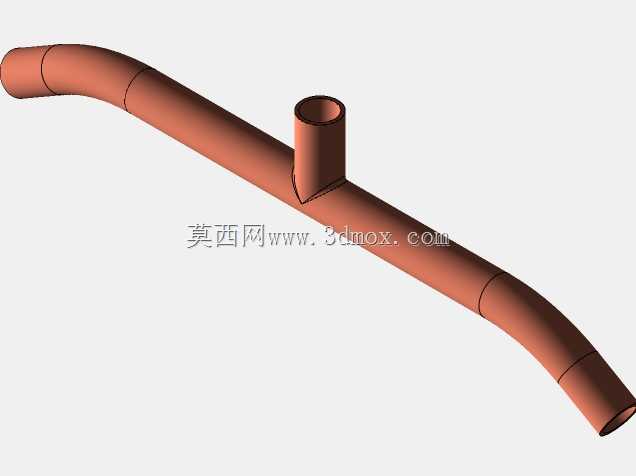

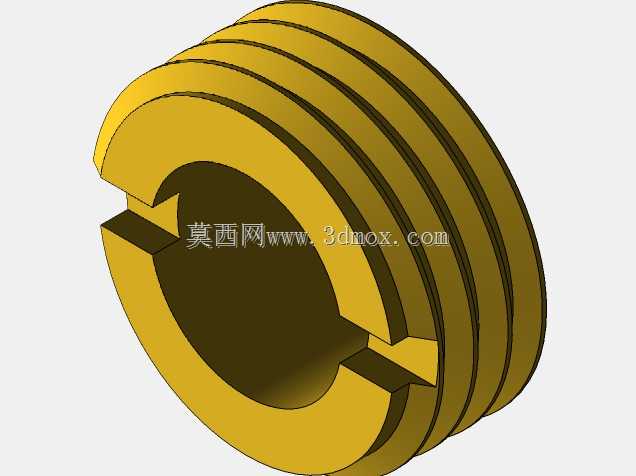

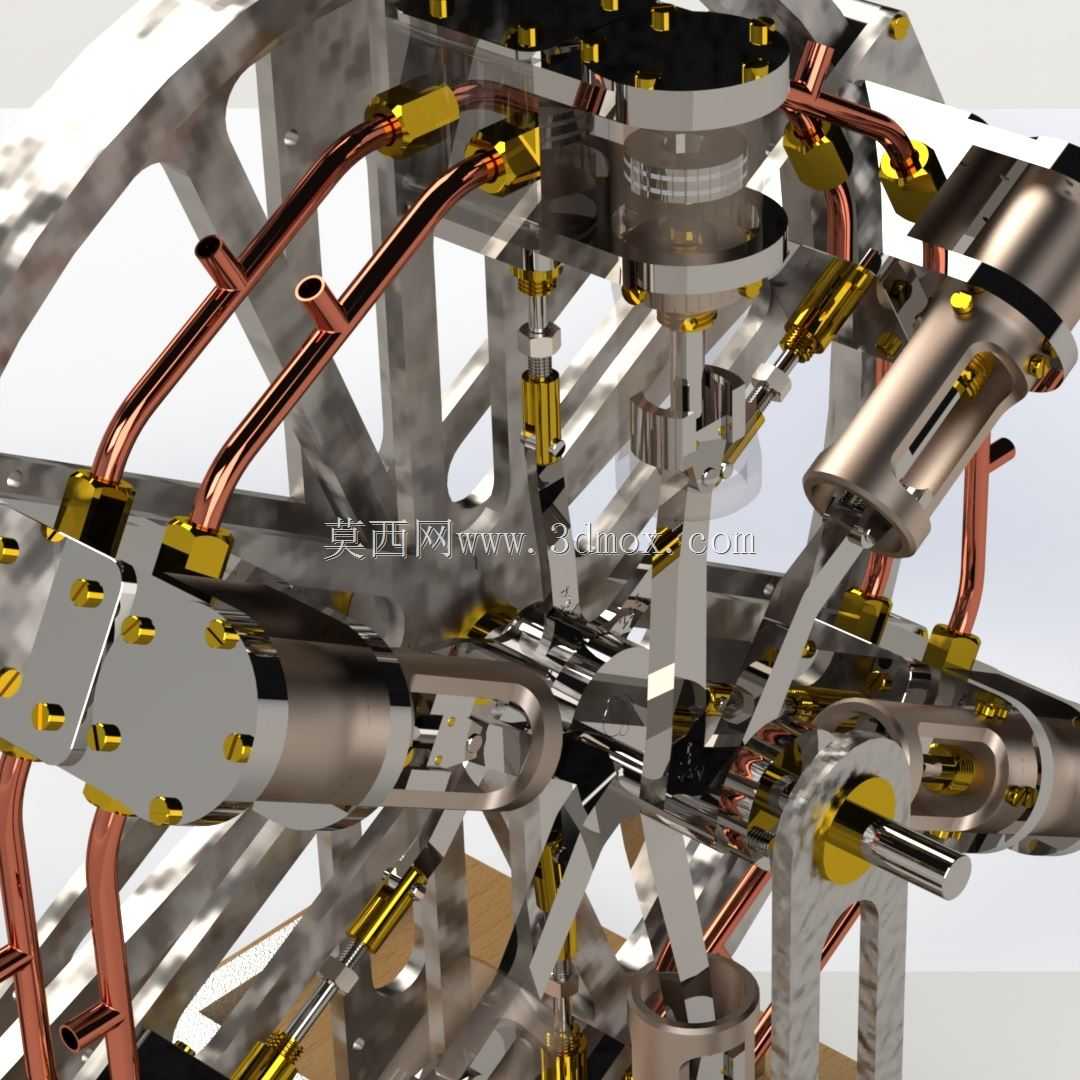

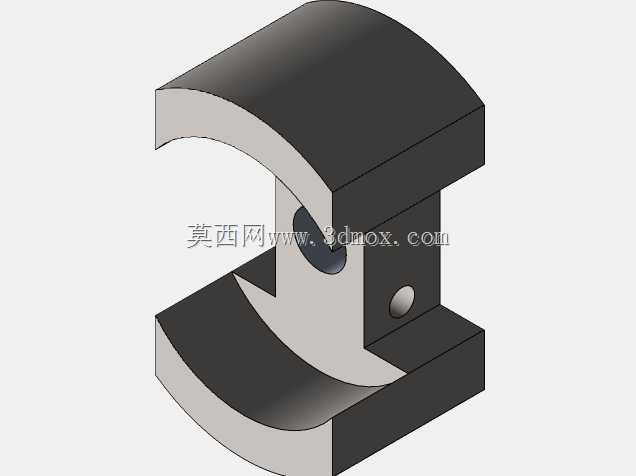

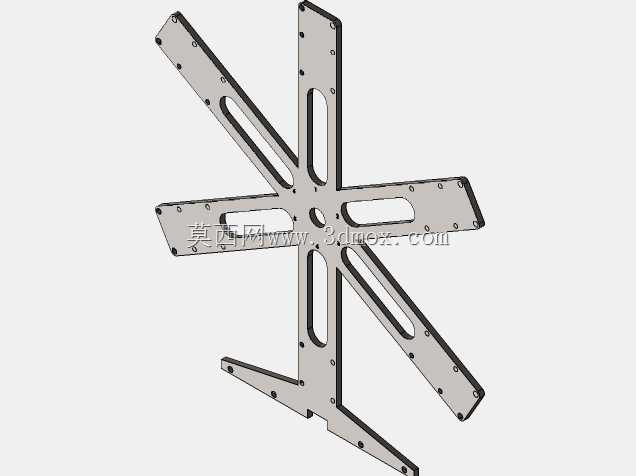

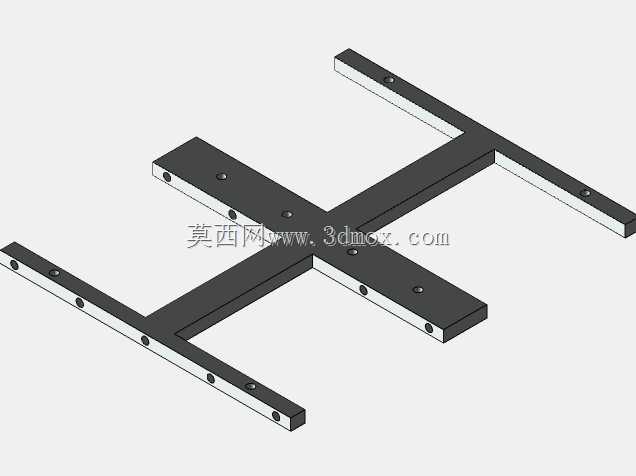

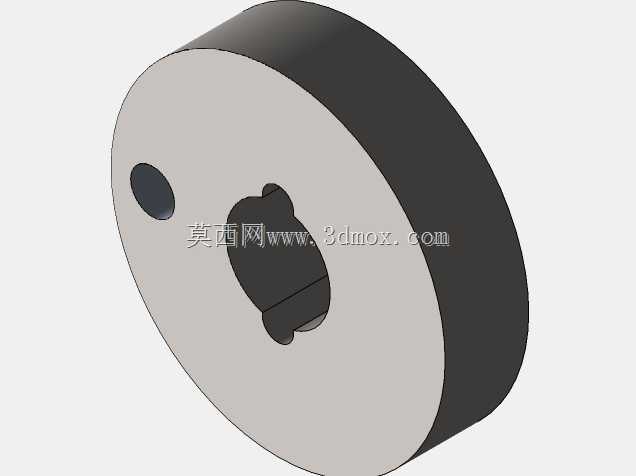

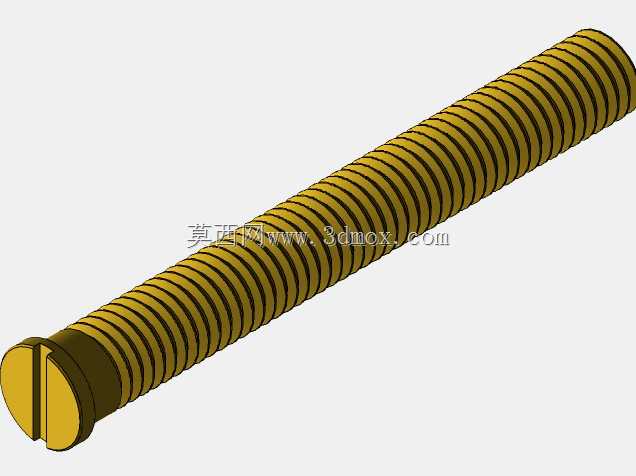

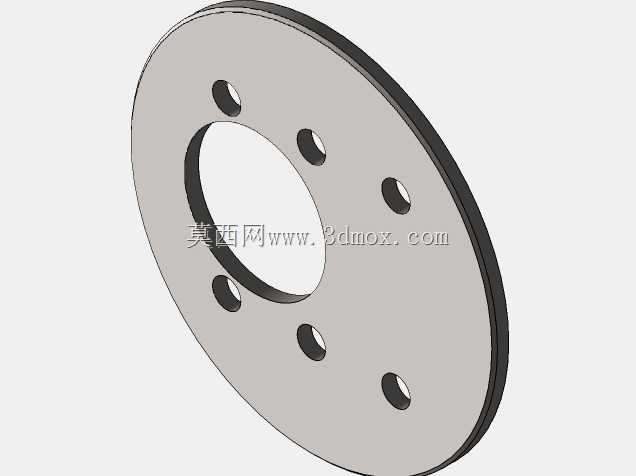

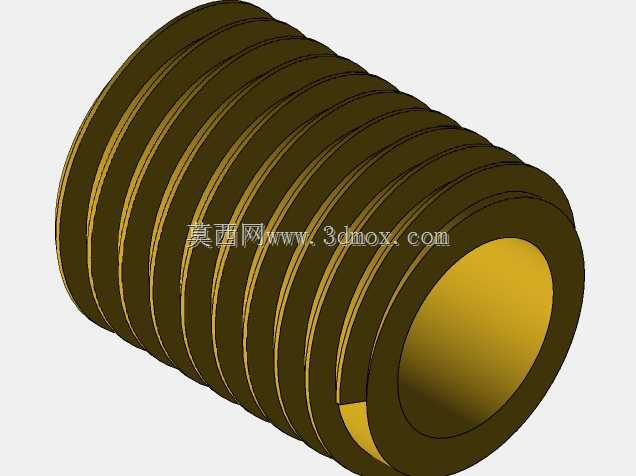

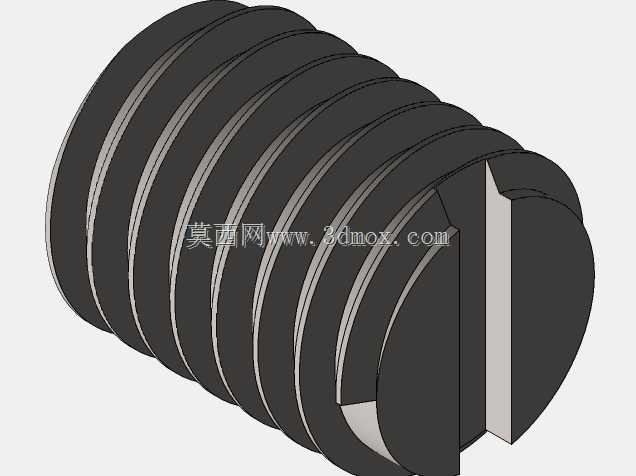

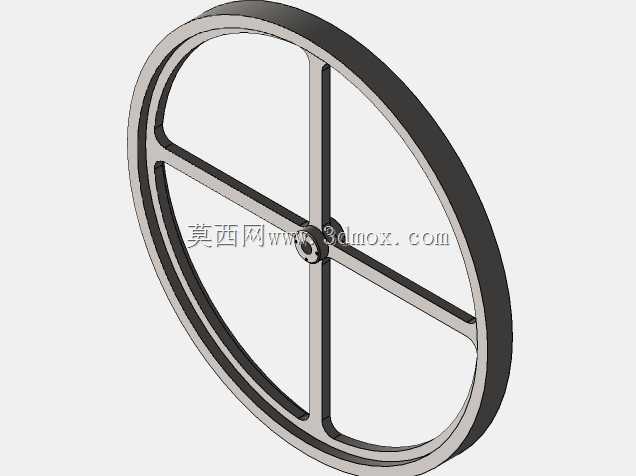

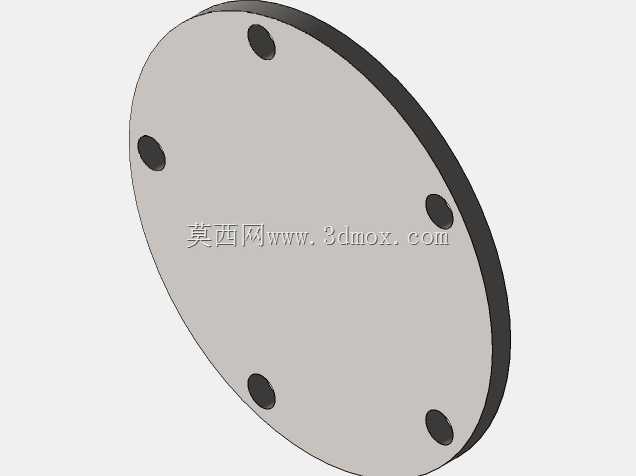

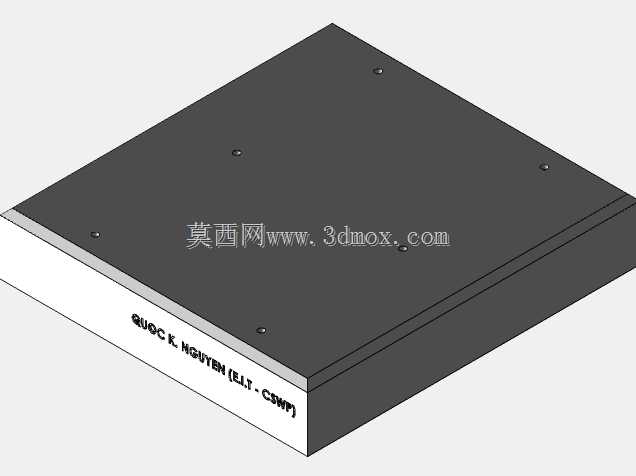

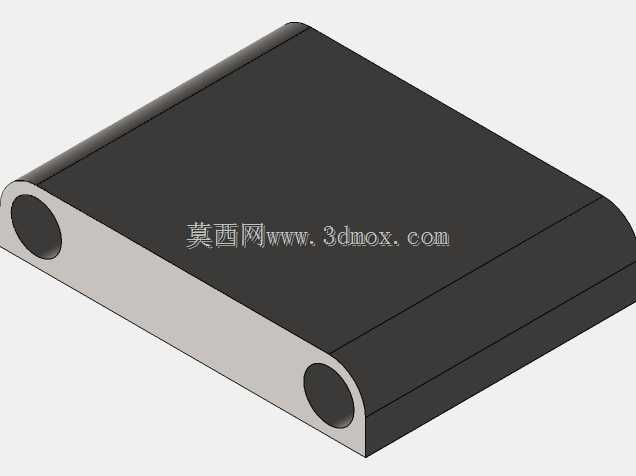

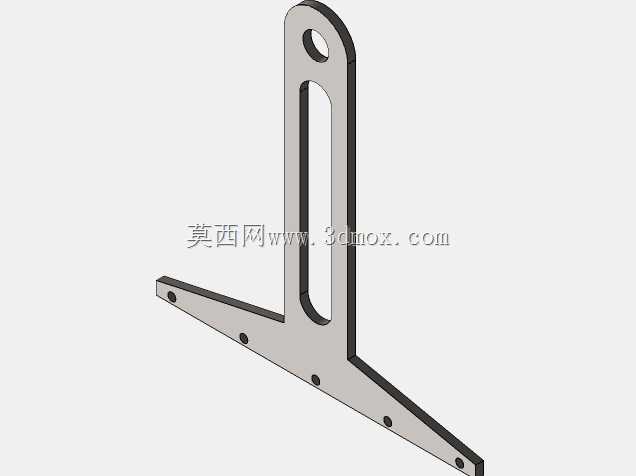

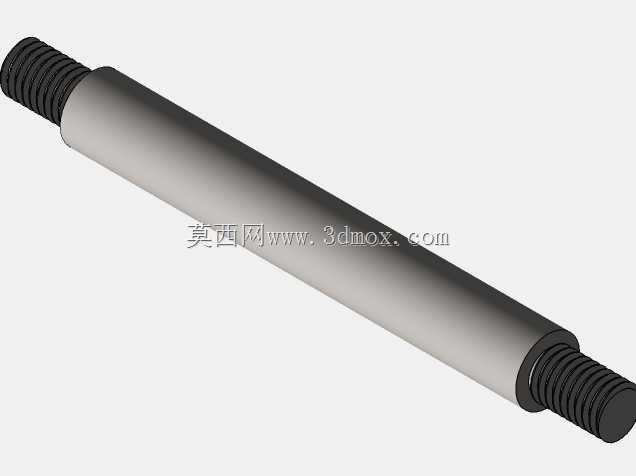

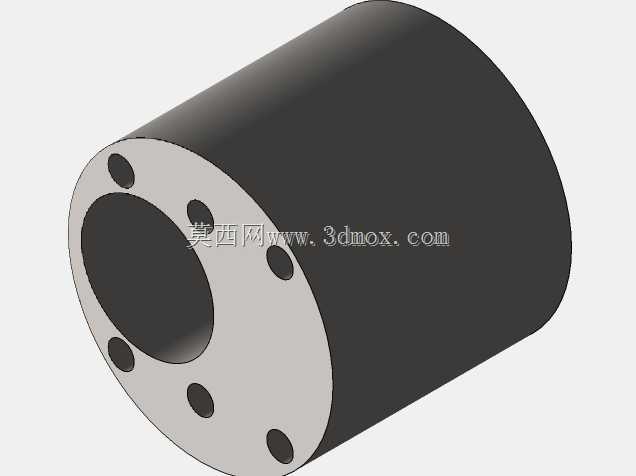

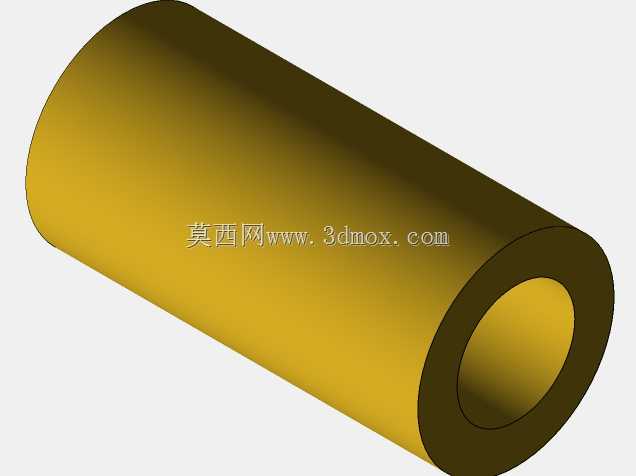

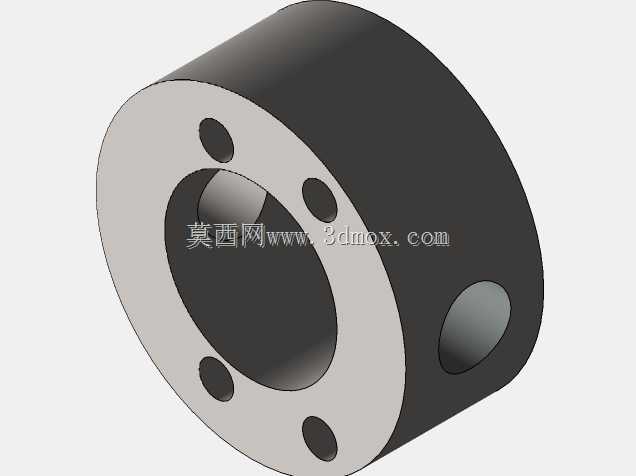

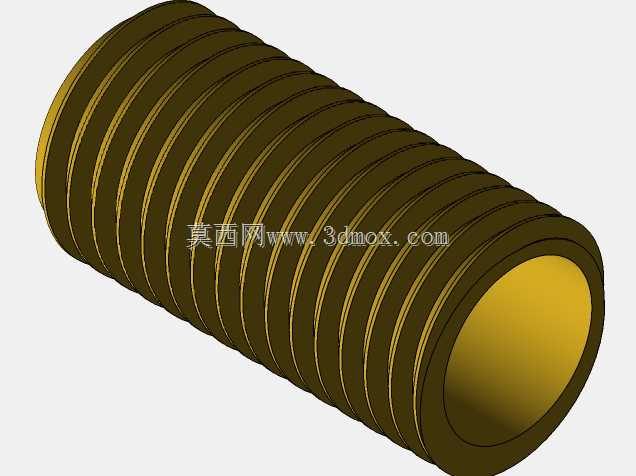

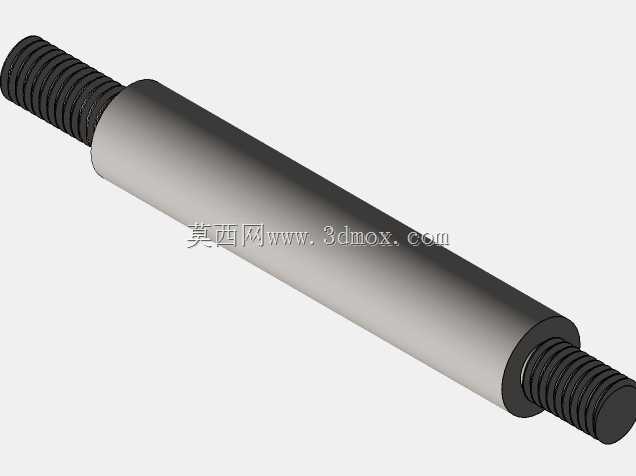

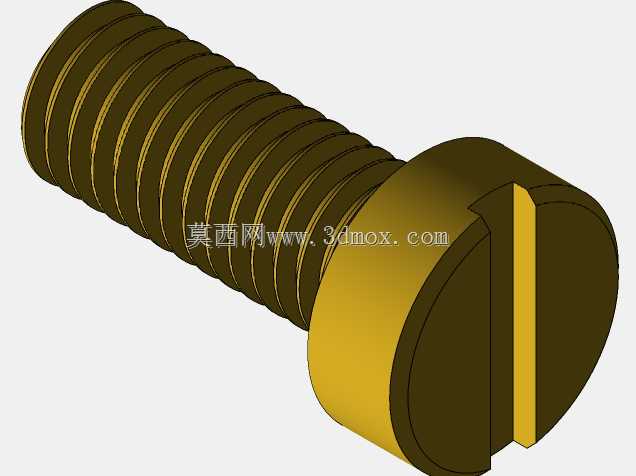

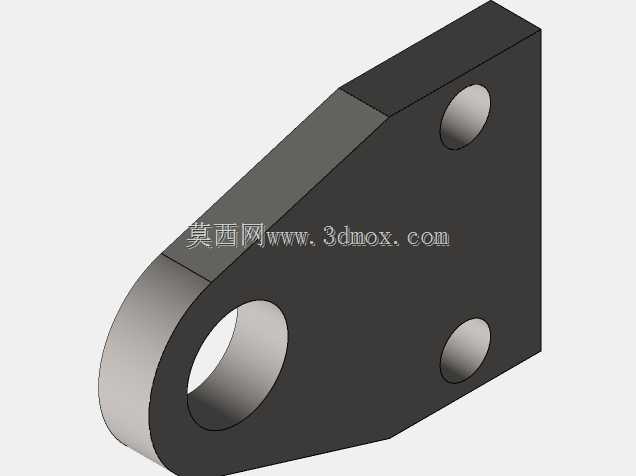

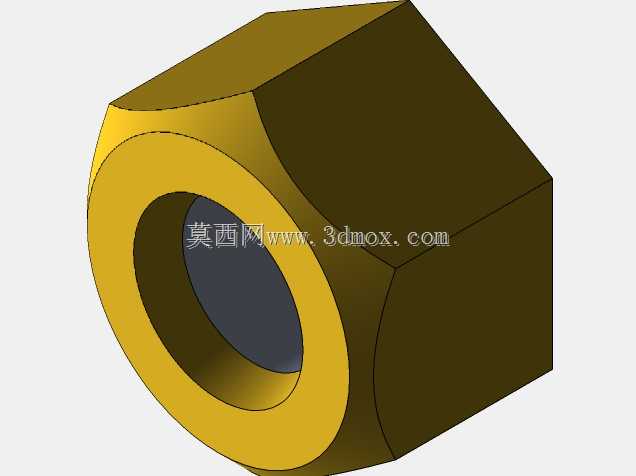

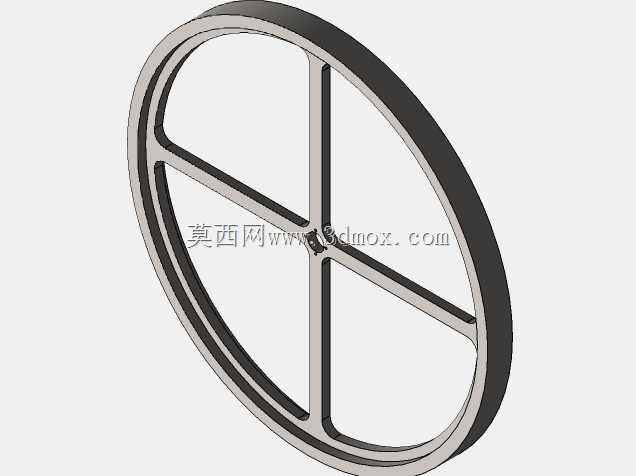

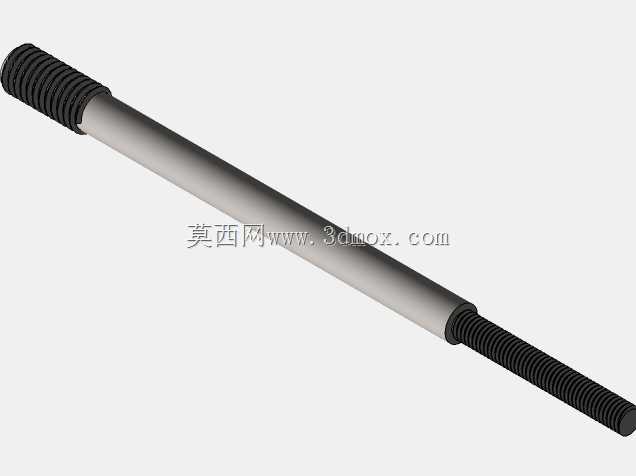

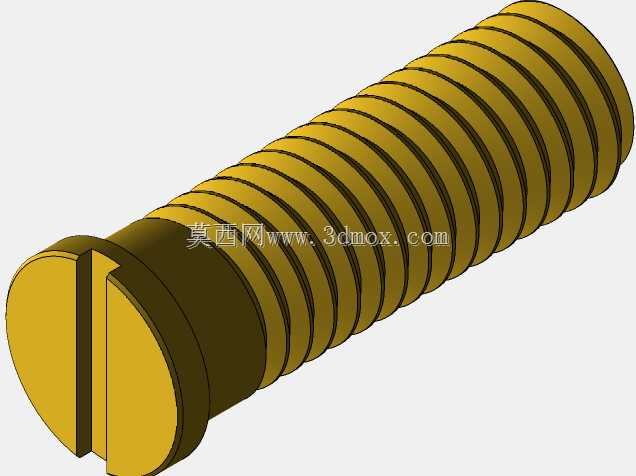

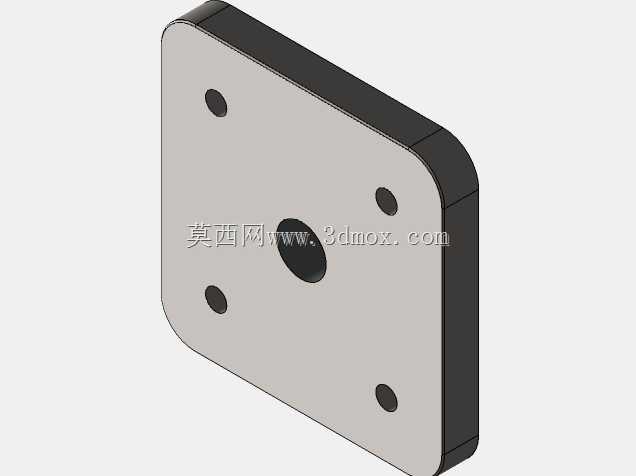

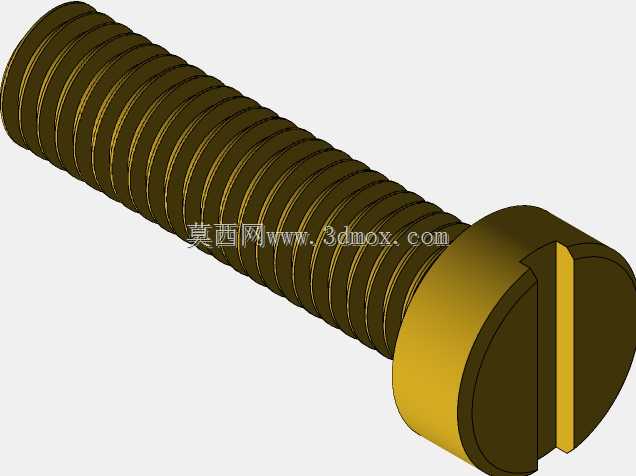

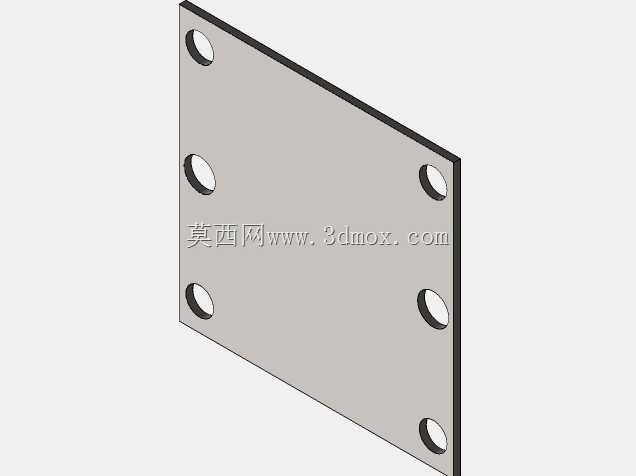

设计过程中重点考量了配气相位的匹配精度，滑阀与曲轴之间通过联动机构实现传动，各部件的运动轨迹经过反复校核，避免运转过程中出现运动干涉；缸体与中心机架采用一体化的辐条式支撑结构，既保证了整体结构的刚性，又能减轻整机自重，铜质管路沿支撑辐条排布，兼顾气路连通的密封性与结构整洁度，底部的木质安装底座预留了固定安装孔位，能够方便地将整机固定在安装台架上，整体安装边界规整，外接蒸汽管路的接口统一设置在机架侧方，便于外部蒸汽供应管路的快速对接。

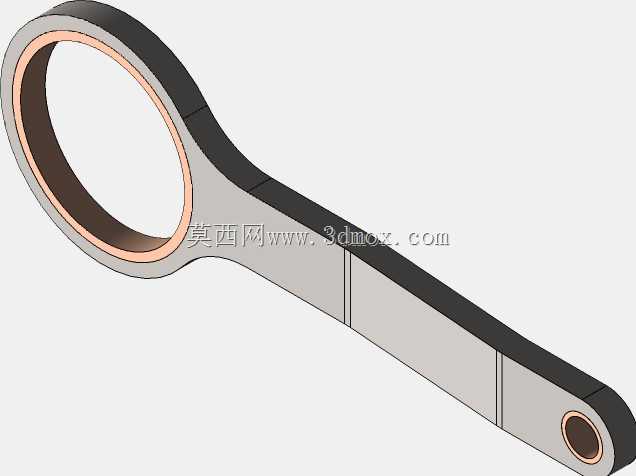

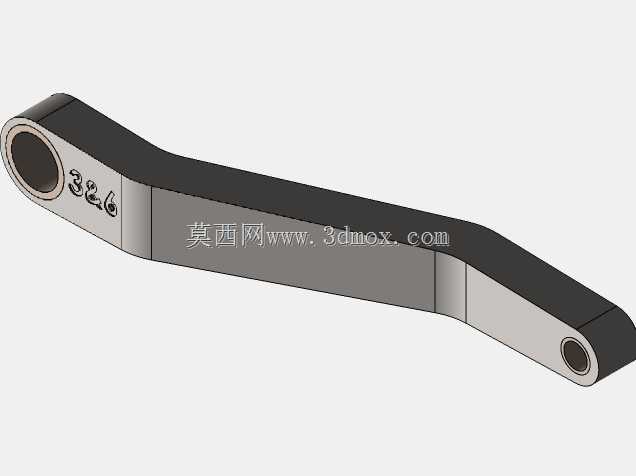

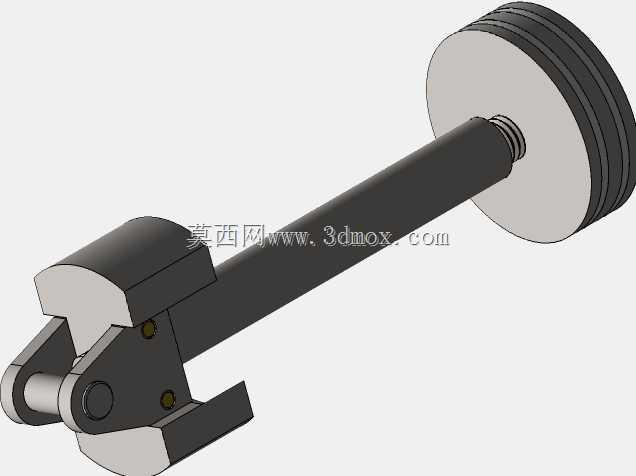

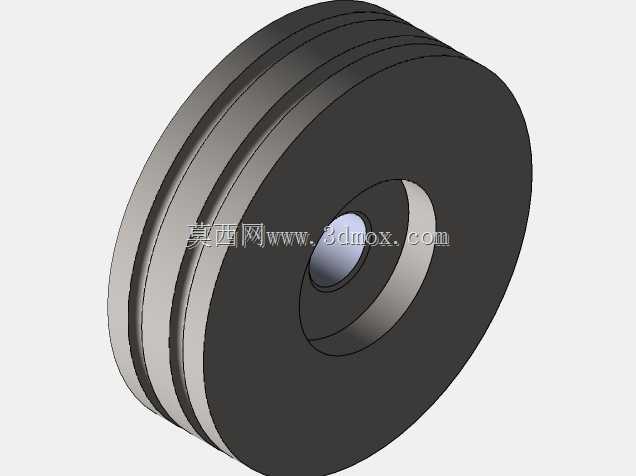

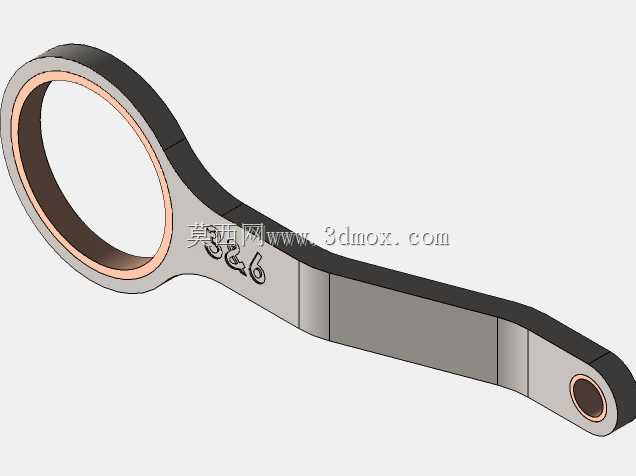

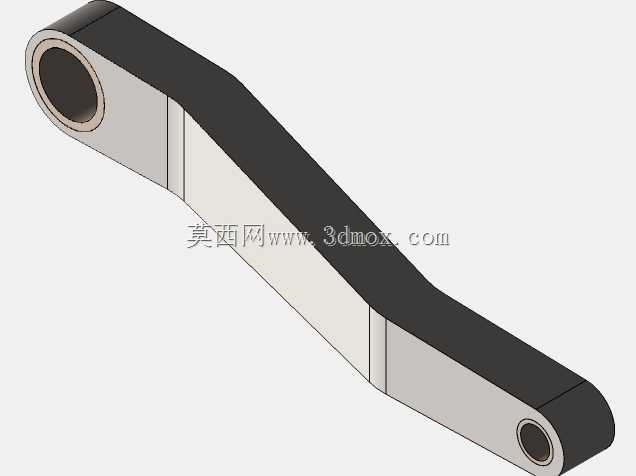

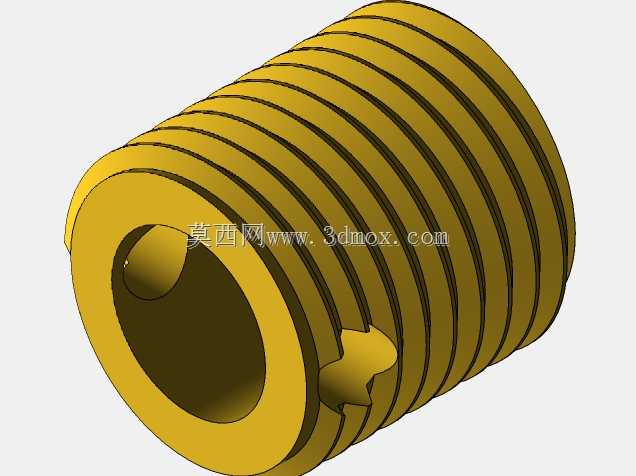

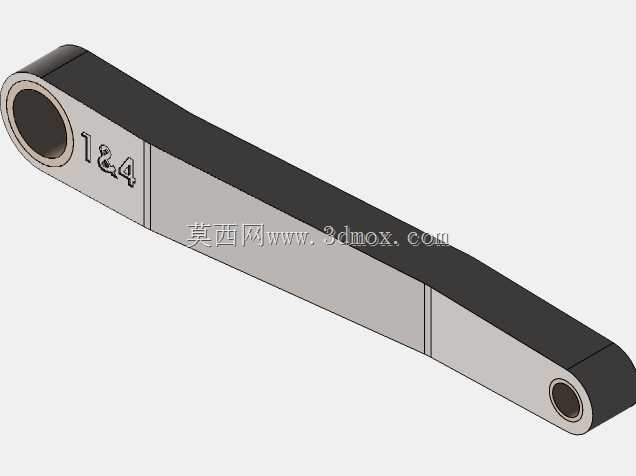

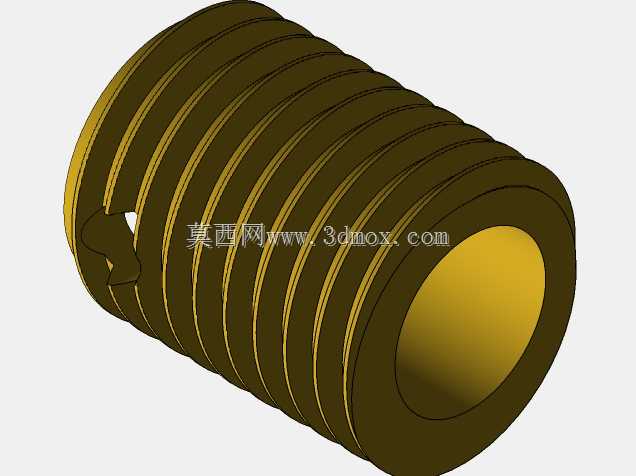

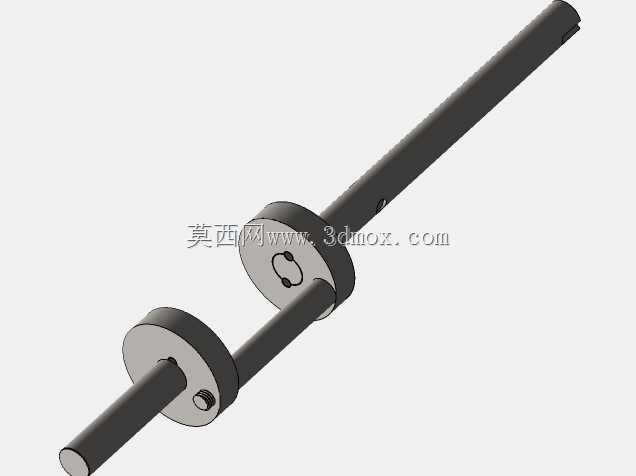

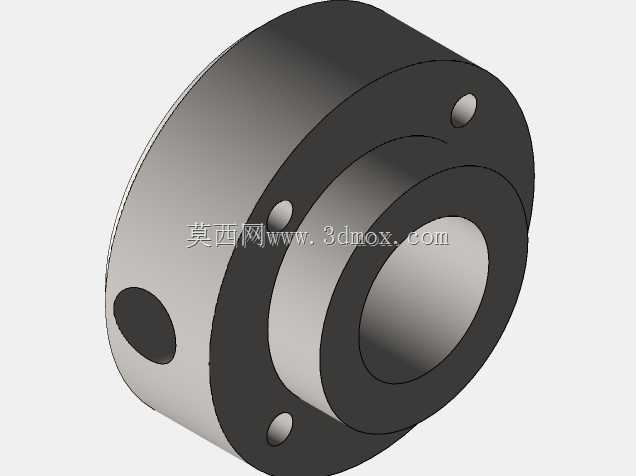

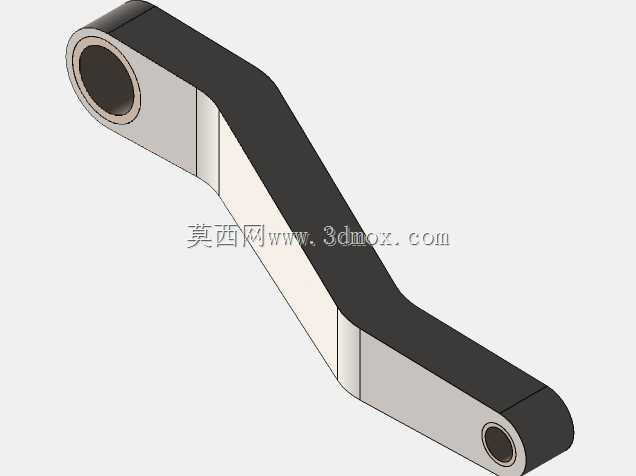

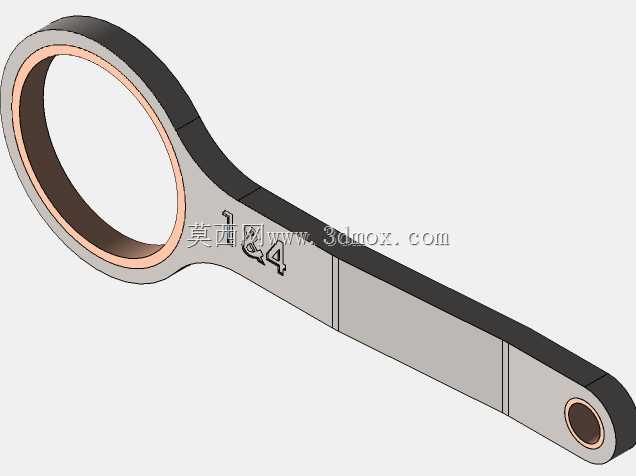

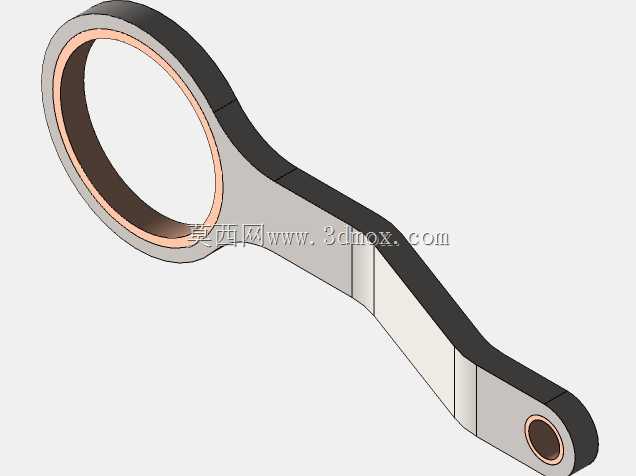

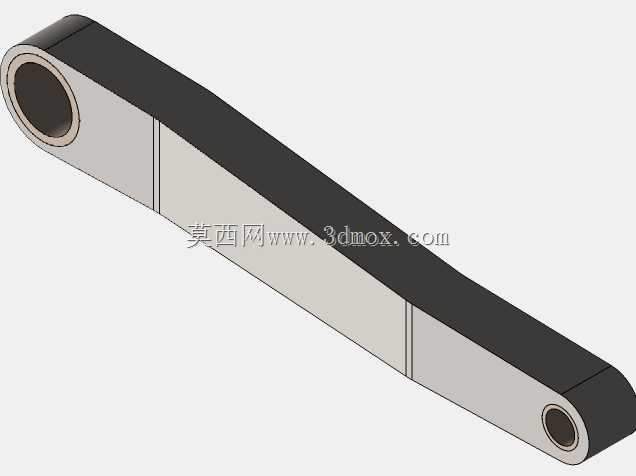

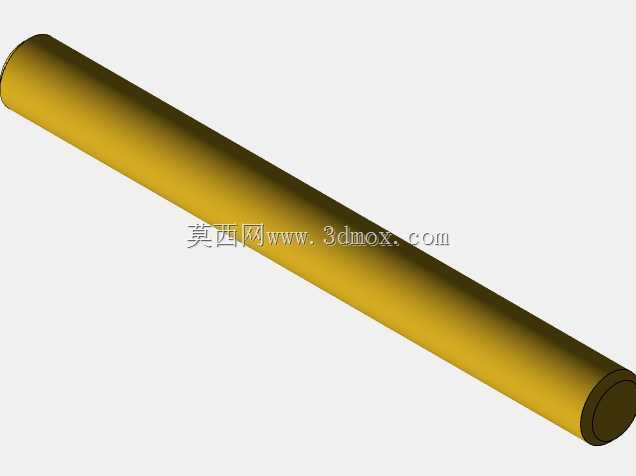

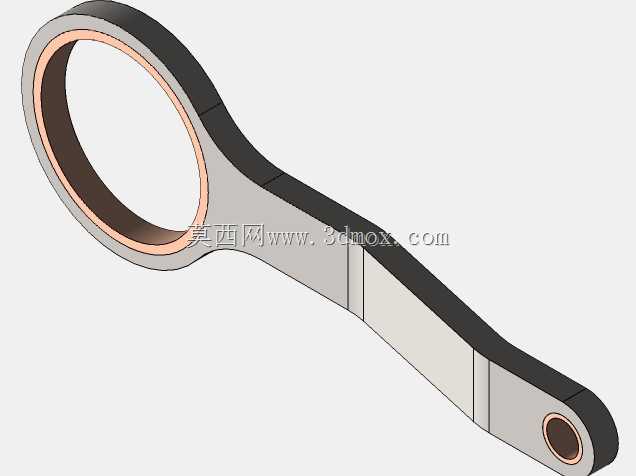

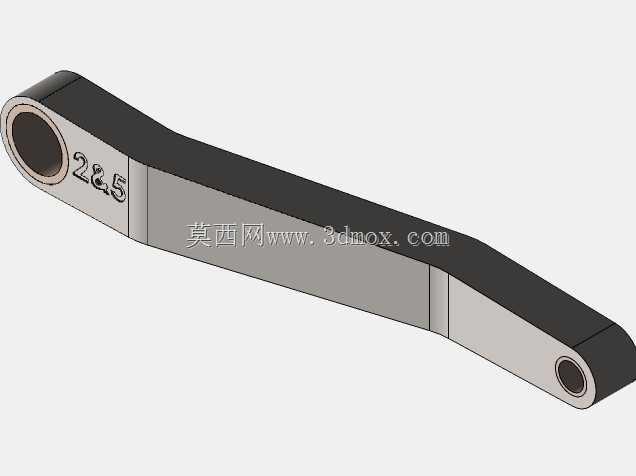

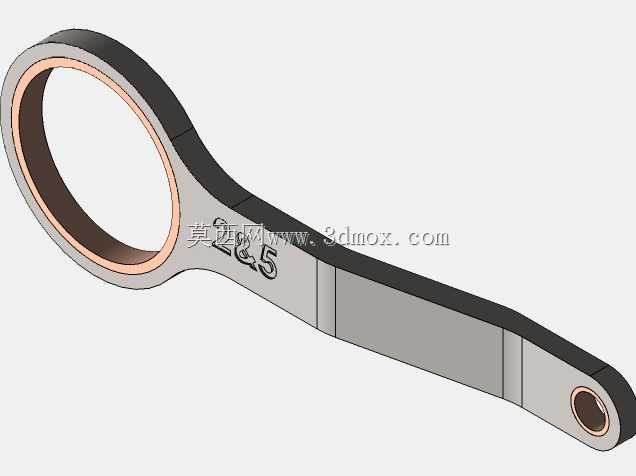

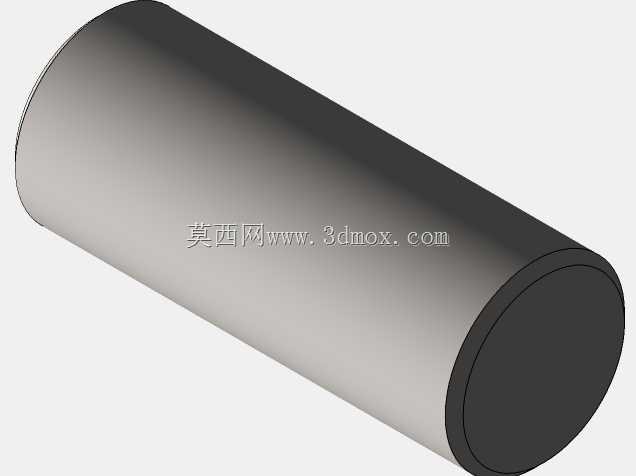

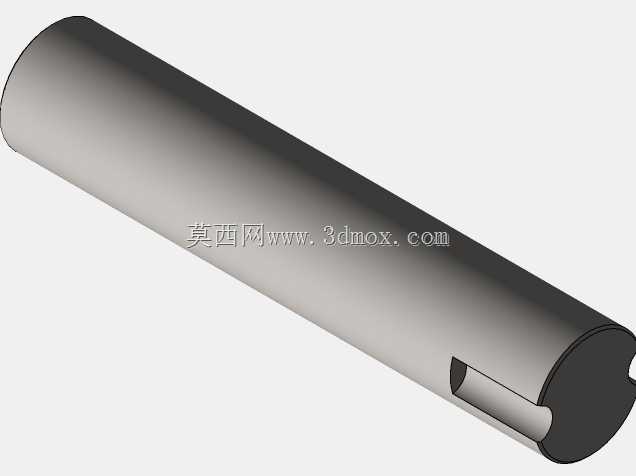

整机的外形呈现对称的轮状结构，各气缸的轴线均指向中心曲轴的回转中心，活塞的往复运动通过连杆直接传递给曲轴的曲柄销，传动路径短，机械效率更高，滑阀组件集成在各气缸的侧方，与缸体形成紧凑的整体模块，日常维护时可单独对单个气缸及对应滑阀进行拆解检修，无需完全拆解整机，大幅降低了后期运维的难度。
