双工位平移式气爪装卸料送料机构

该气爪送料机构主要应用于3C电子零部件加工、小五金件冲压、精密零件装配等离散制造产线的上下料工位，可适配车床、铣床、小型冲床、装配工作站等设备的自动供料与卸料需求，替代人工完成重复性的工件取放、工位转移作业，有效降低人工操作的安全风险，提升产线连续作业的稳定性与节拍一致性，尤其适合小尺寸、规则外形工件的批量流转作业场景。

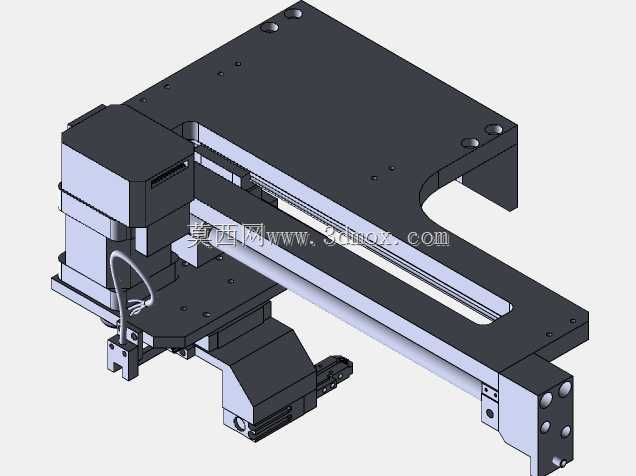

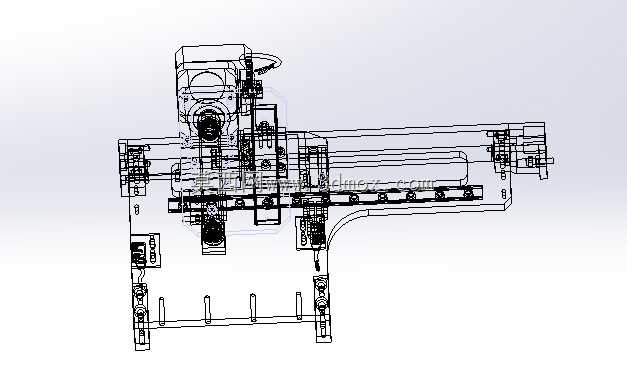

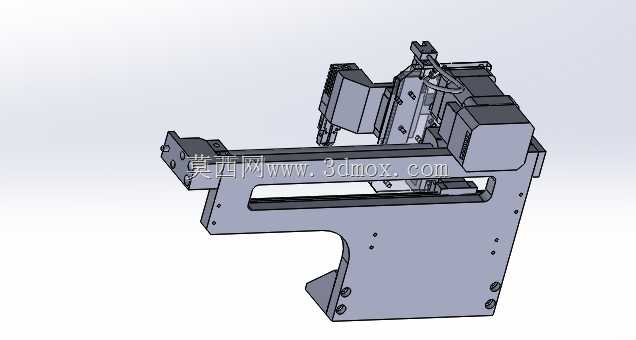

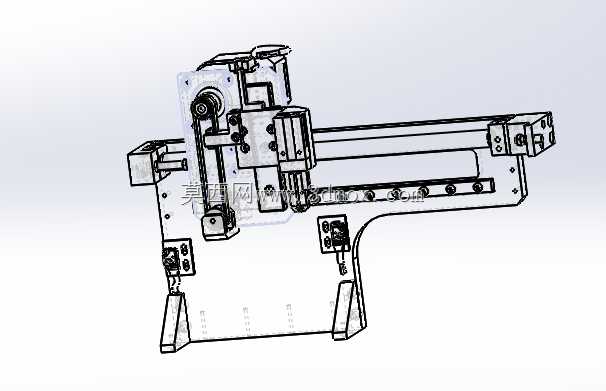

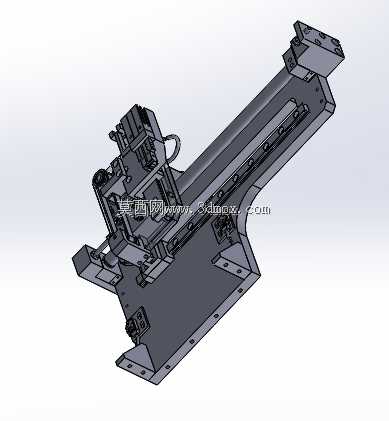

设备核心功能为实现工件的水平平移输送与末端夹紧取放，采用双气爪并行布局，可同步完成上一工位取件与下一工位放件的动作衔接，大幅压缩单循环作业的空程等待时间，提升送料效率。机构整体采用立式支撑底座搭配水平悬臂导轨的布局形式，驱动端集成于底座侧方，通过传动组件带动滑台沿水平导轨做精准往复直线运动，末端搭载的两组气动夹爪可独立控制夹紧与松开动作，适配不同厚度、不同夹持面的小型工件，夹爪安装位预留了调节余量，可根据工件外形更换对应夹指，拓展适配范围。

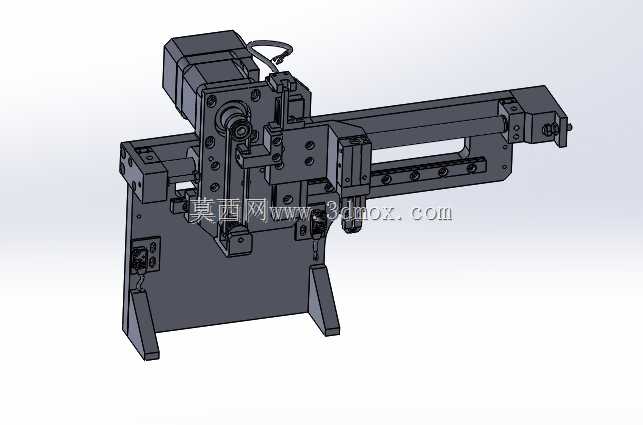

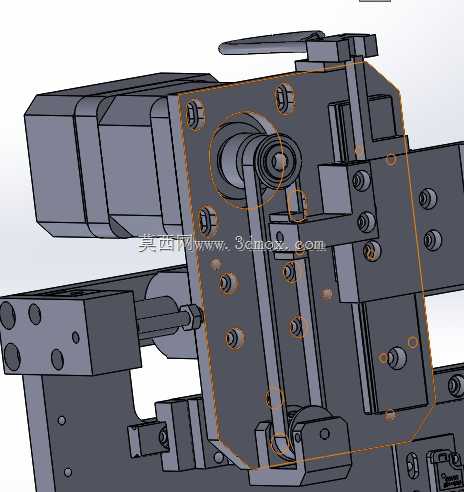

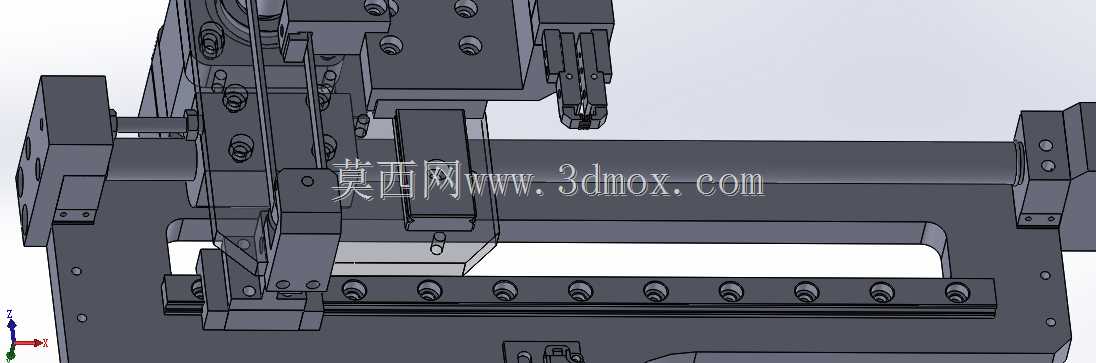

设计过程中优先考虑了机构的运行稳定性与安装适配性，支撑底座采用双侧支脚的落地式结构，可直接通过螺栓固定在设备工作台面，无需额外搭建安装支架，底座与悬臂之间设置了加强筋结构，避免悬臂伸出过长导致的运行抖动，保障夹爪取放料的位置精度。水平导轨采用线性滑轨搭配滑块的结构，传动间隙小、运行阻力低，可保障长期往复运行的精度保持性，传动组件布局于悬臂内部，既可以避免加工碎屑、车间粉尘落入传动副造成磨损，也能缩减机构整体的外形占用空间。

安装边界方面，机构整体占地尺寸适配多数中小型加工设备的工作台预留空间，悬臂的水平行程可覆盖常见加工工位的上下料点位距离，整体高度可根据对接设备的工作台高度做小幅调整，气管、线缆均通过拖链规整排布，避免运行过程中出现管线缠绕、剐蹭的问题，无需对现有产线设备做大规模改造即可快速完成部署，适配多品种小批量生产场景下的快速换产需求。机构的动作逻辑可直接对接产线主控系统，根据上下游设备的运行信号触发取放料动作，可融入整线自动化生产流程，也可作为独立的送料单元搭配单机设备使用，夹爪的夹紧力可通过气源压力调节，避免夹持力过大损伤工件表面，也可防止夹持力不足导致工件脱落。
