铜管自动分拣上料输送设备

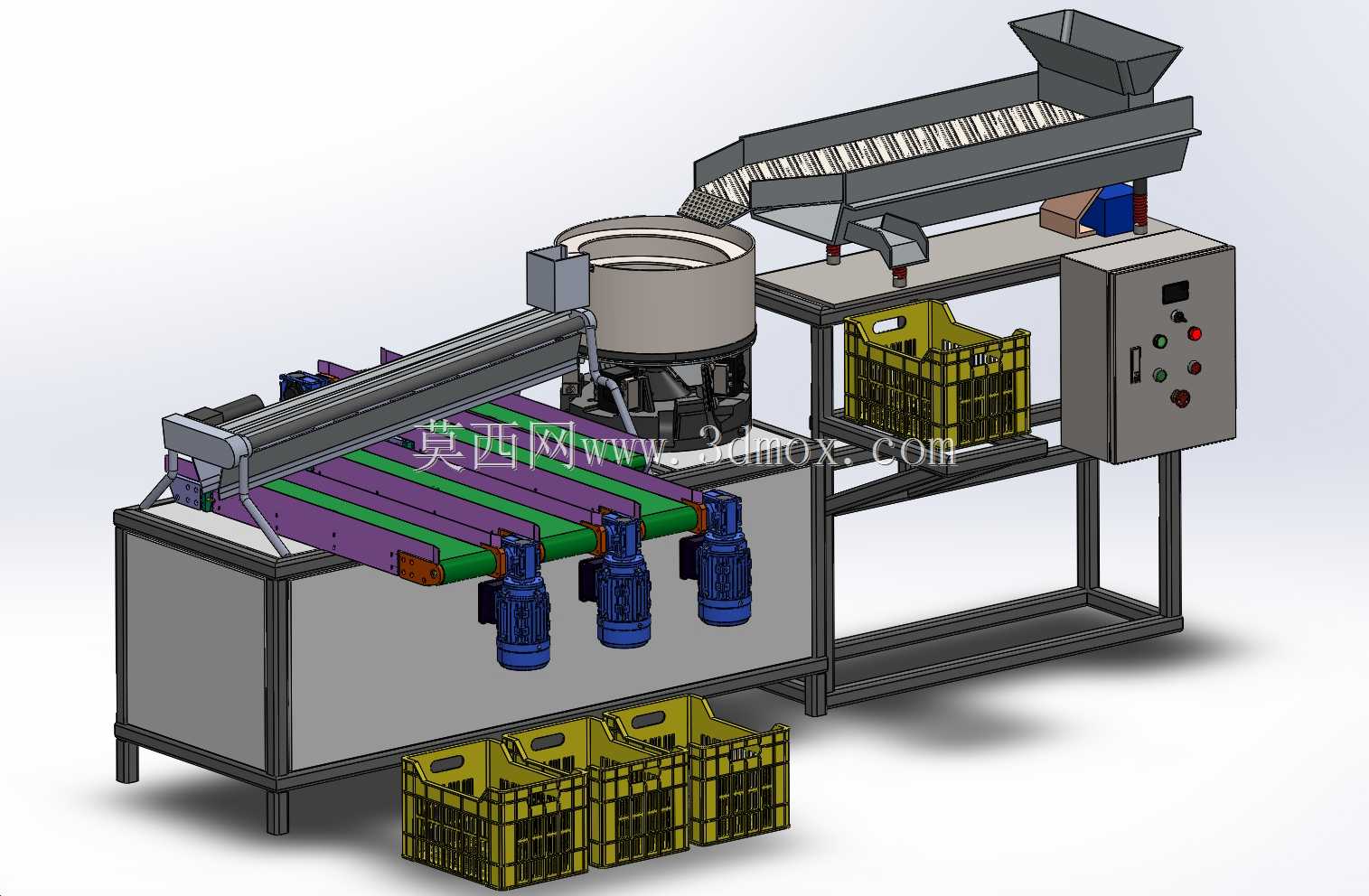

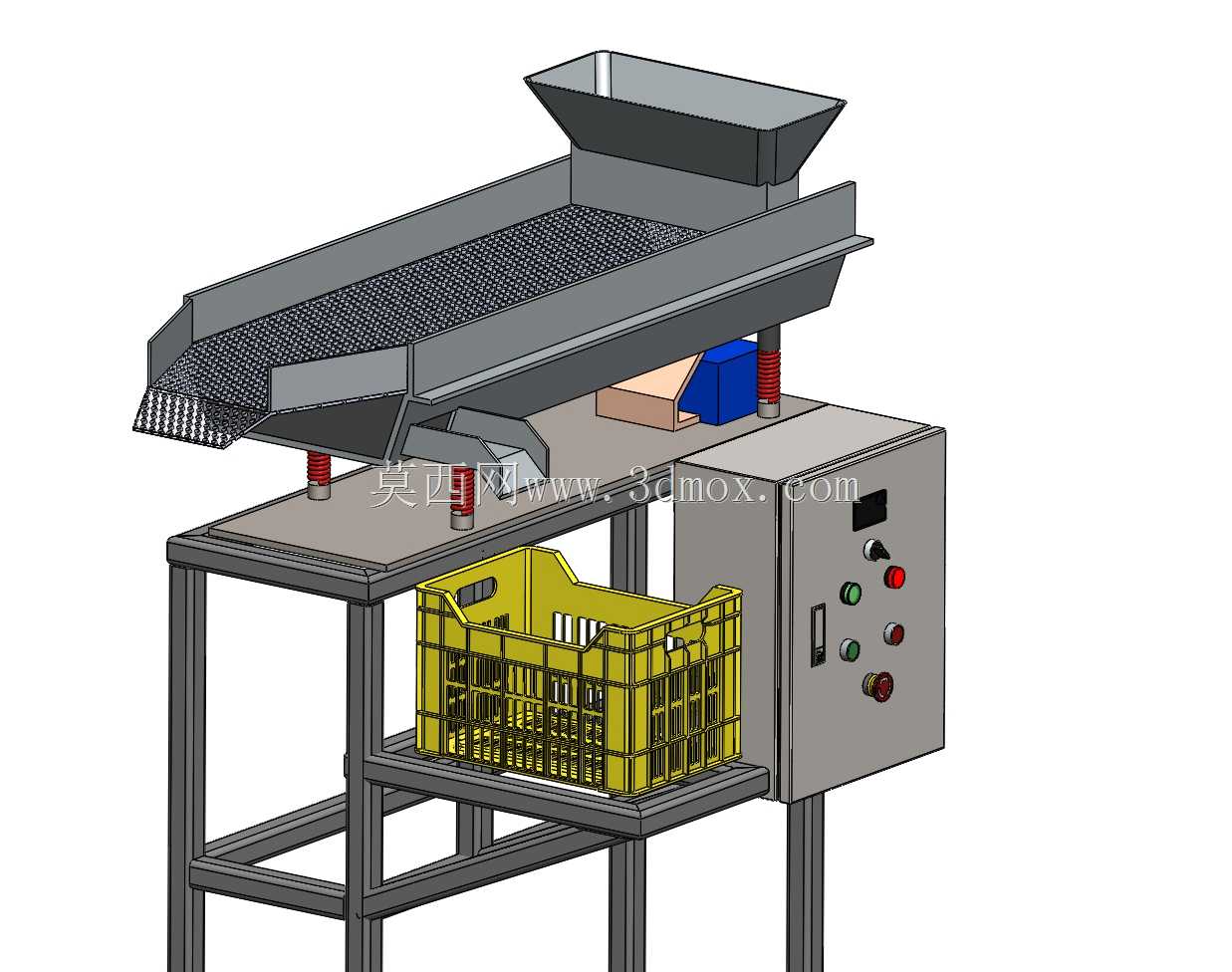

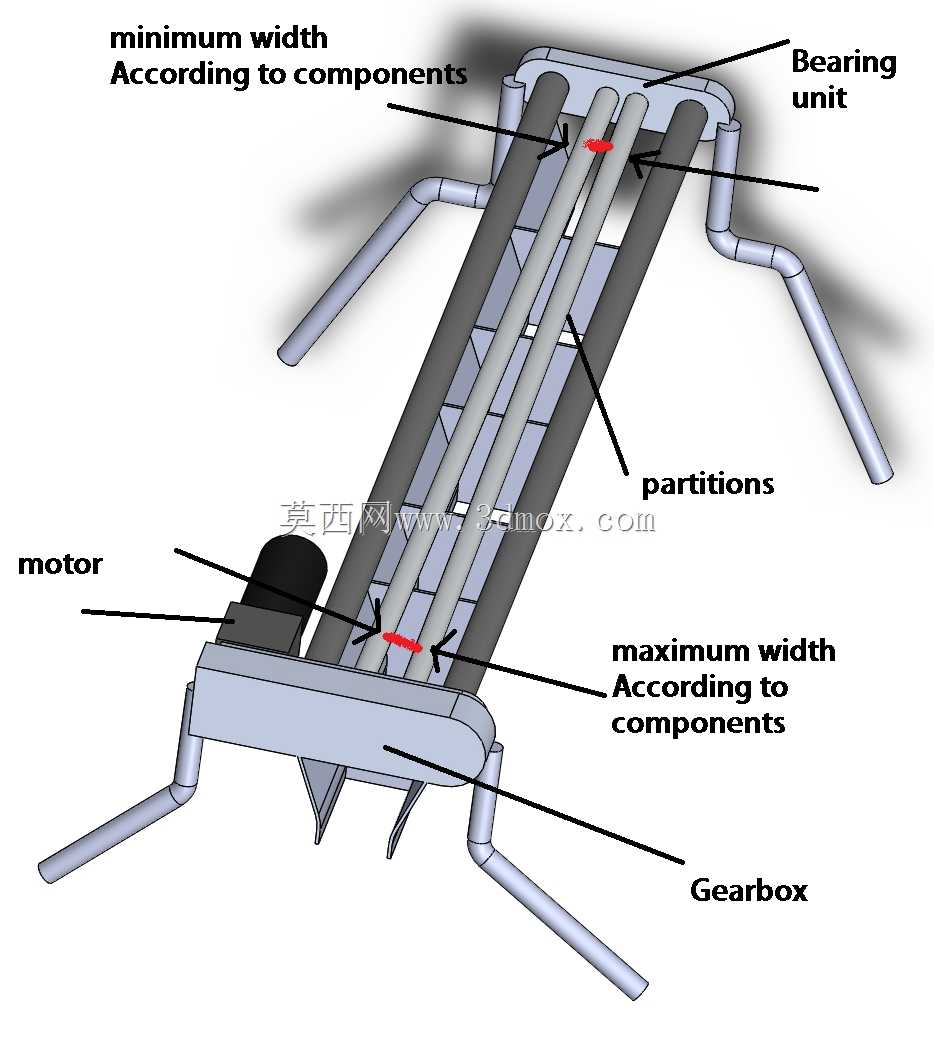

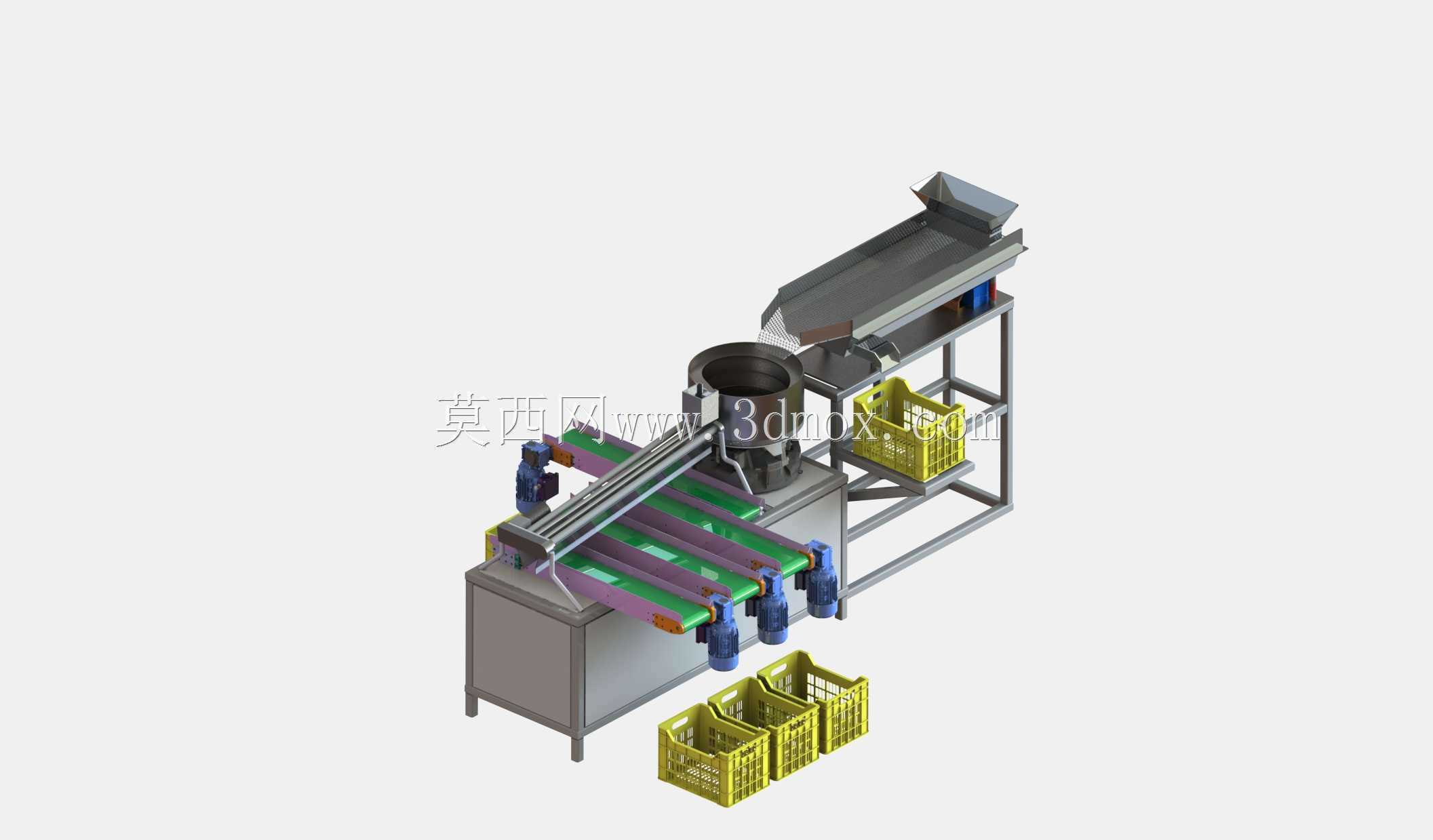

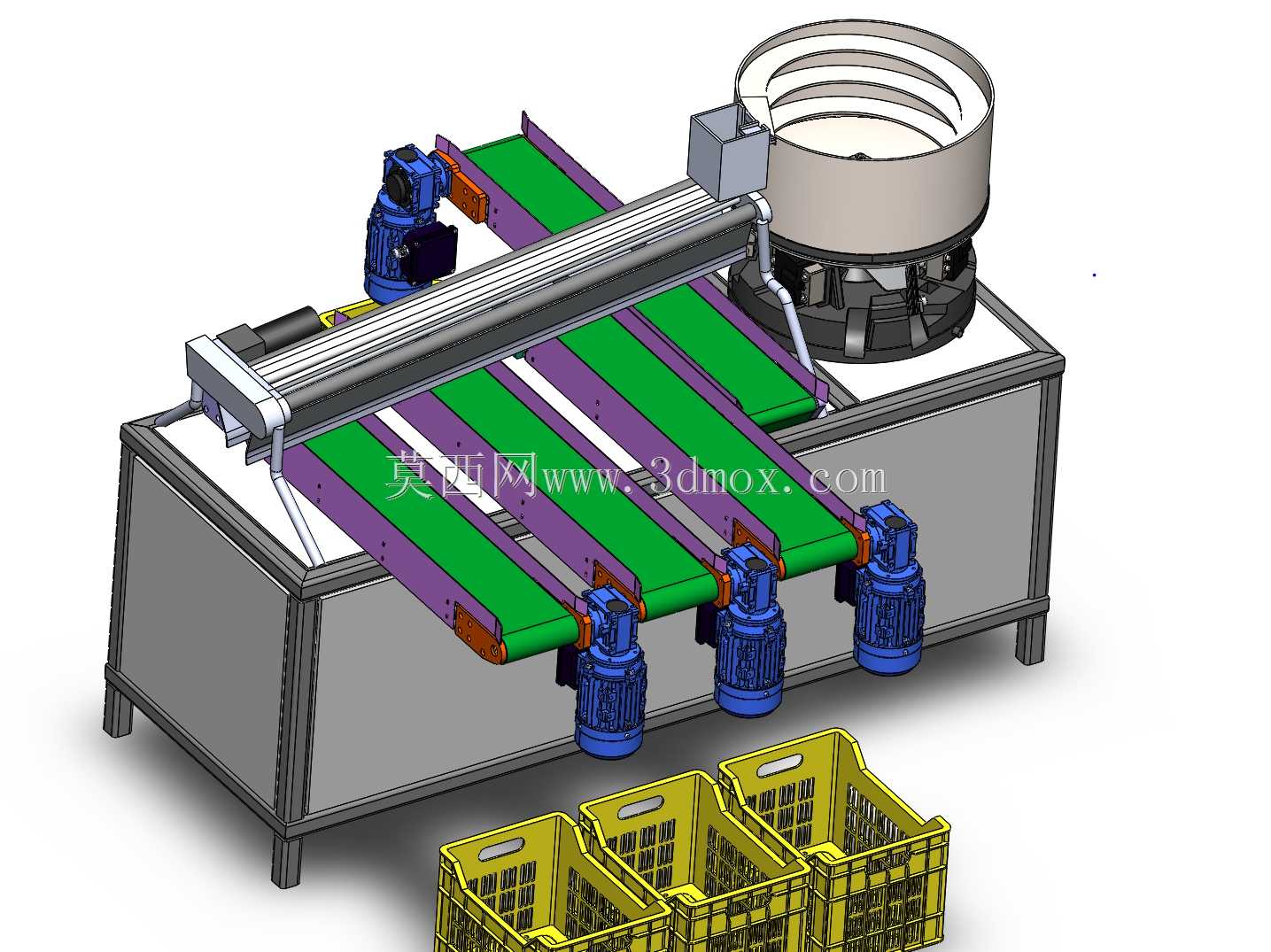

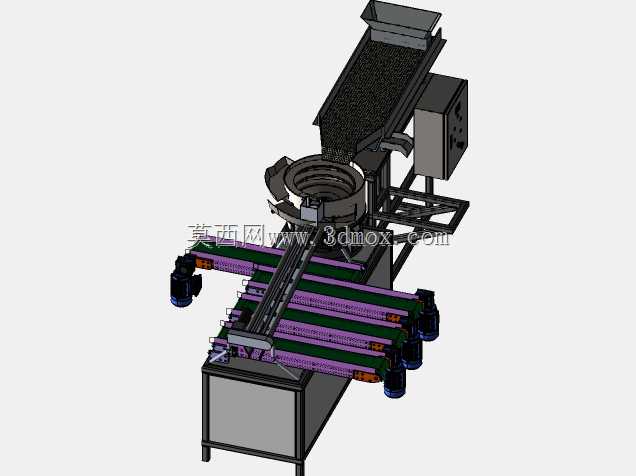

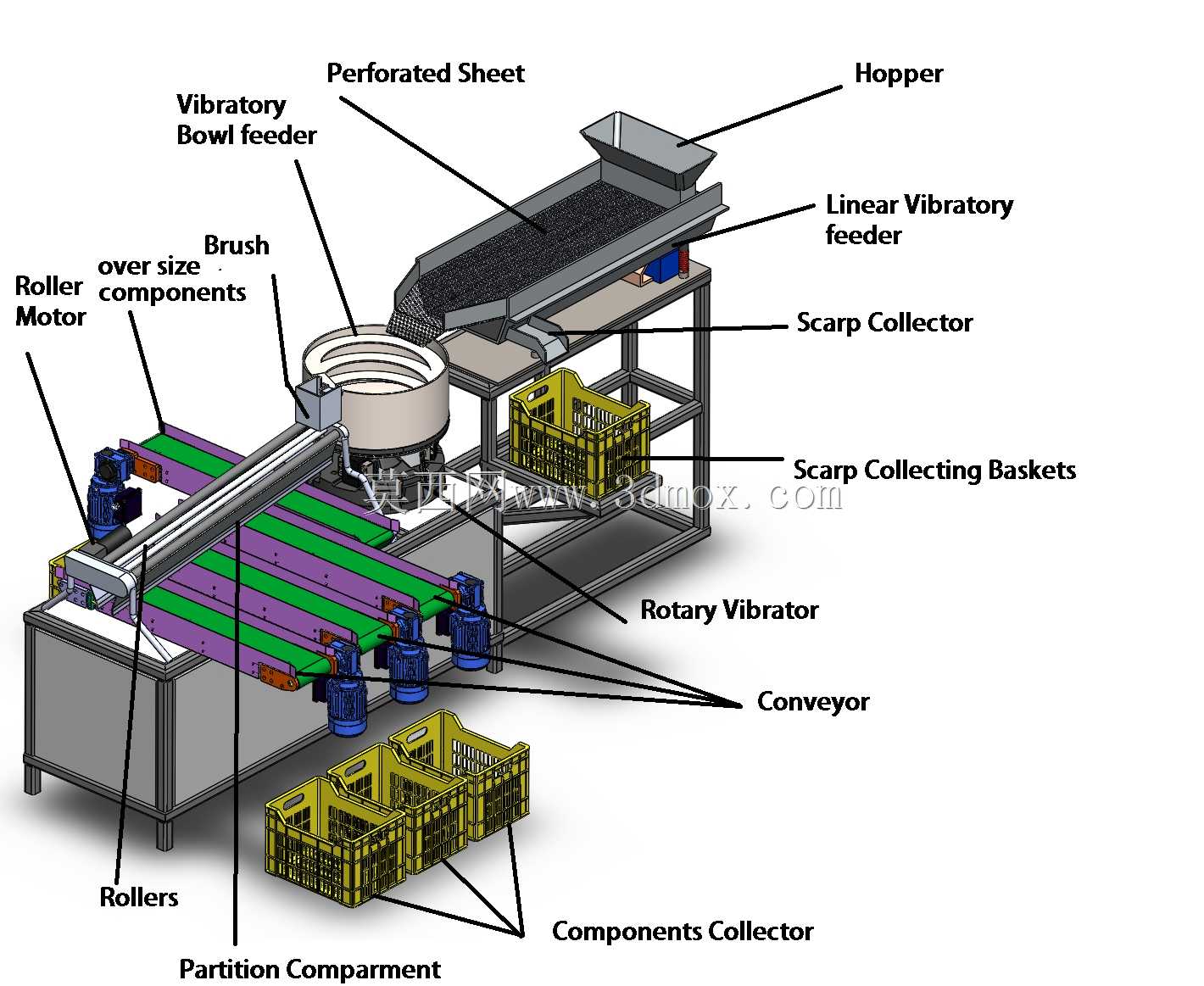

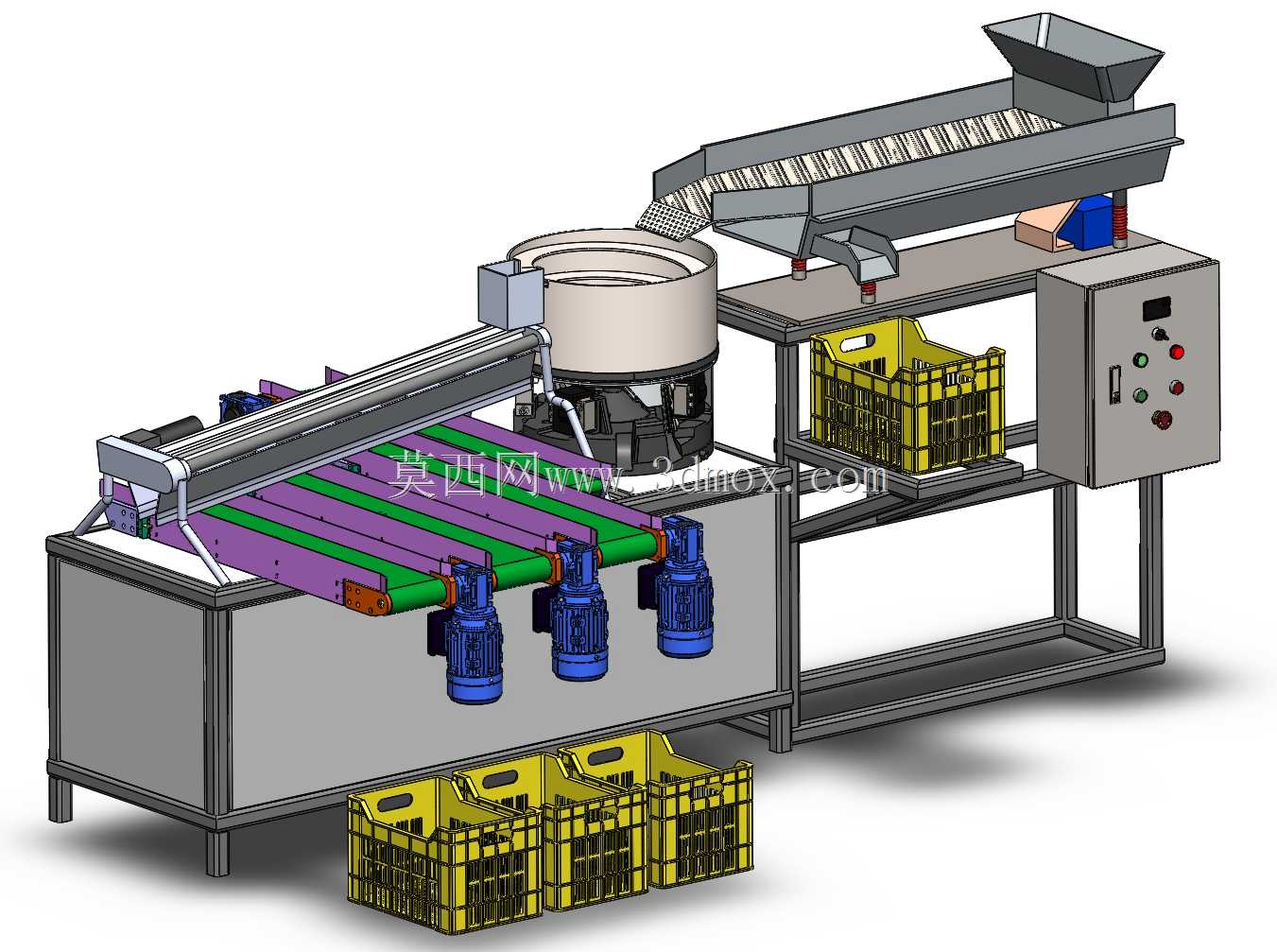

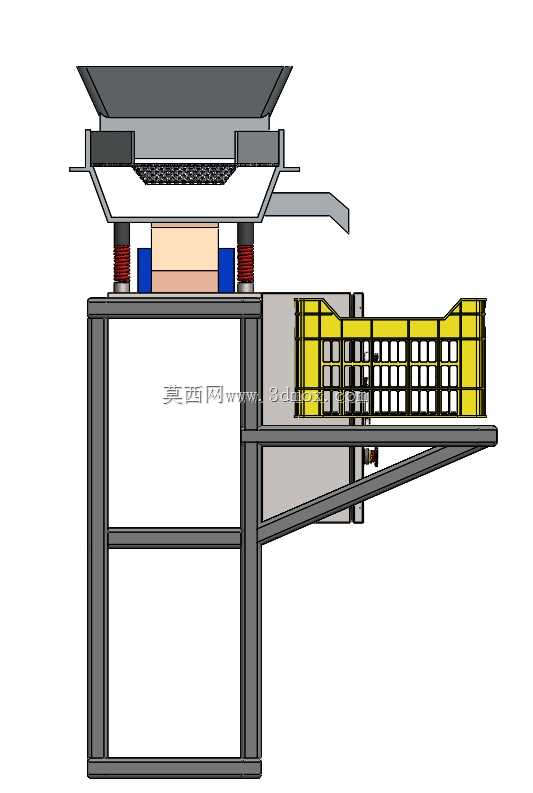

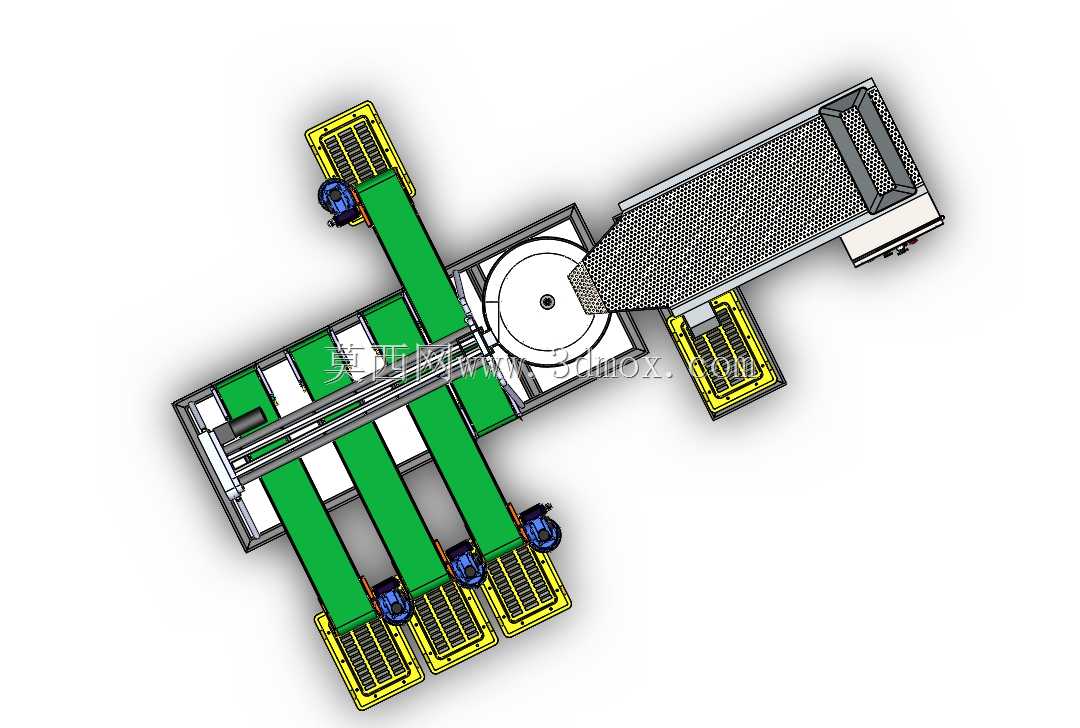

该设备主要应用于铜加工制造、制冷配件生产、五金管件加工等行业的产线前段工序，针对细长类铜管工件完成自动上料、定向排序、规格分拣与分道输送作业，可替代传统人工分拣上料的作业模式，解决小规格铜管人工分拣效率低、排序一致性差、易混料错料的生产痛点，适配多规格紫铜、黄铜管类零件的批量加工前供料需求，可直接对接后续的切管、弯管、接头装配等加工工位，实现管件加工产线的连续化自动化供料。设备整体采用模块化机架设计，主体框架采用标准工业型材与钣金封板组合搭建，安装边界适配常规车间产线布局，整体占地长度约2.8米、宽度约1.2米、高度约1.8米，底部预留可调脚杯安装位，可根据现场地面平整度调节设备水平高度，机架侧面预留维护检修门，方便日常对内部传动部件、驱动组件的保养维护。设备核心功能单元分为四个部分：顶部的储料料斗与爬坡输送单元，可一次性容纳约200kg的待分拣铜管工件，通过带挡条的爬坡输送带将管件匀速输送至振动给料单元；振动给料碗搭配直线给料轨道，可对杂乱无序的铜管进行姿态校正，让管件沿长度方向统一排序后进入分拣工位；多通道分拣输送单元采用独立驱动的多组皮带输送线，配合检测识别组件可将不同长度、规格的铜管分流至对应通道，最终送入下方对应的周转料箱内完成集料；侧边的电气控制单元集成了设备的启停控制、速度调节、故障报警功能，操作面板设置在设备外侧符合人体操作高度的位置，操作人员可快速完成参数调整与设备启停操作。设计过程中充分考虑铜管材质偏软、易磕碰划伤的特性，所有与管件接触的轨道面、输送面均采用非金属耐磨材质做衬垫，避免工件表面出现划痕压伤；振动给料单元的振幅可根据管件规格灵活调节，避免振幅过大导致管件卡滞或跳料；多道输送线的驱动电机采用独立变频控制，可根据不同规格管件的分拣节拍单独调整每道输送线的运行速度，保证分拣输送过程顺畅无卡堵；设备下方预留标准周转箱的放置空间，集料完成后可直接更换周转箱，无需额外配置集料装置，进一步缩减产线的配套投入。
