工业级双槽V带轮带式机械传动结构

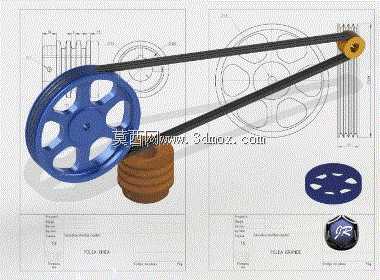

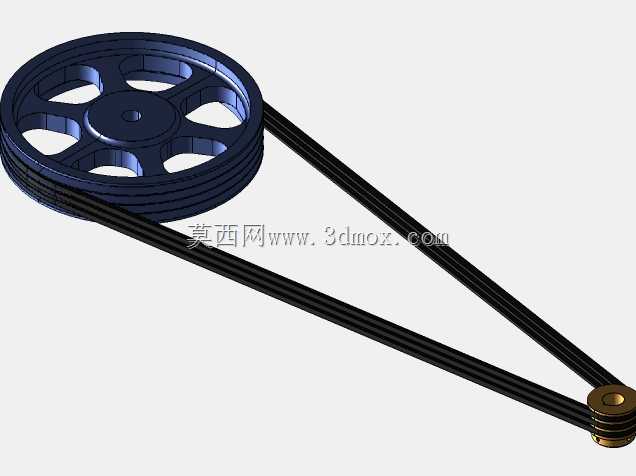

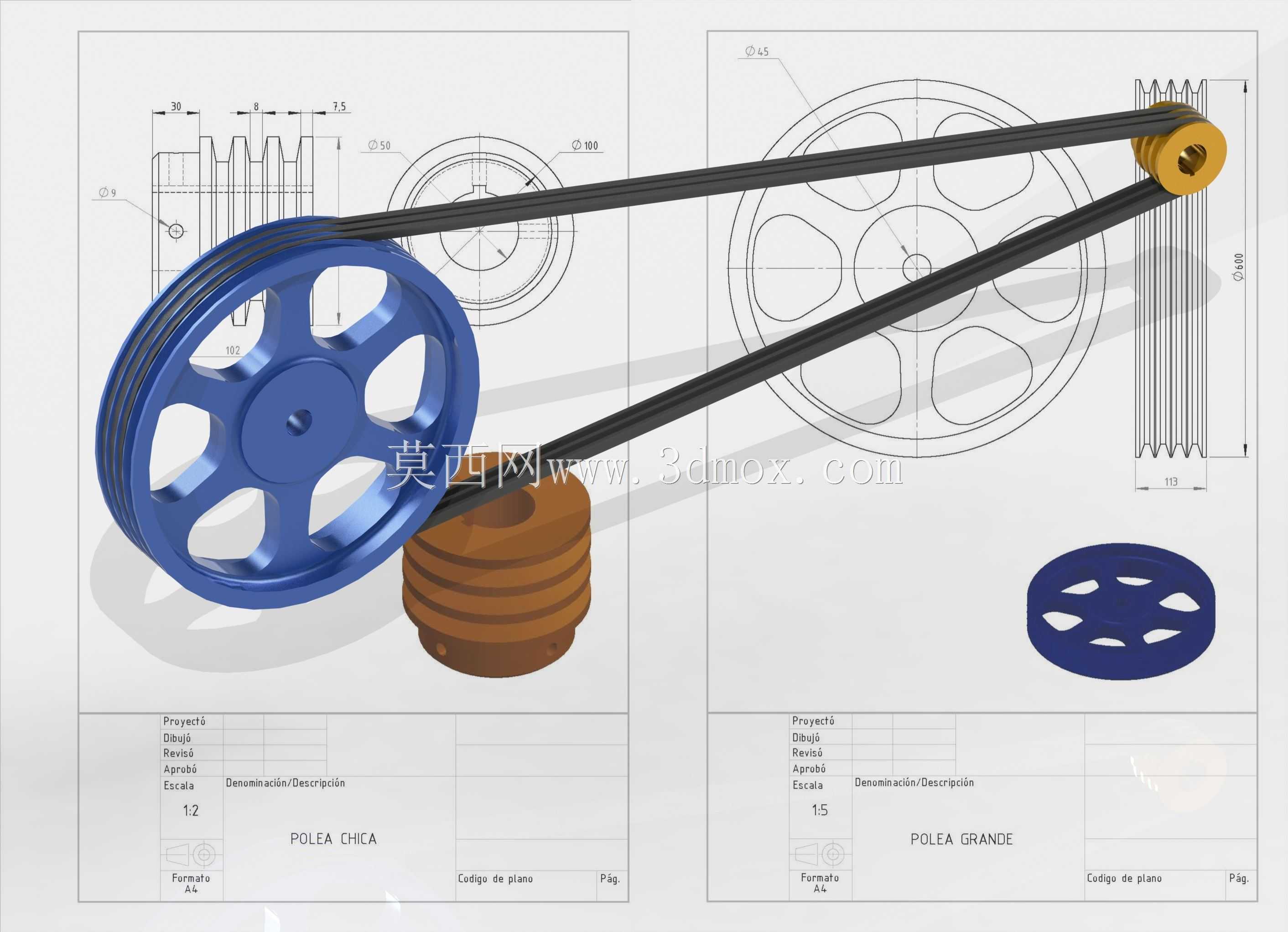

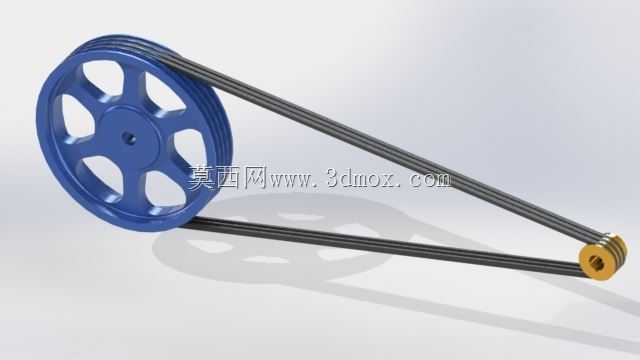

这套带式机械传动结构广泛应用于各类通用工业设备的动力传递场景，覆盖轻工生产线、小型农用加工设备、通用输送装置、中小型机床辅机等多个领域，可实现电机端与工作端之间的平稳动力传输，适配中心距较大的传动布局需求，相比齿轮传动具备缓冲吸振、运行噪音低、过载打滑保护核心部件的优势，在低速重载、传动精度要求适中的工况下具备极高的应用性价比。整套传动结构采用双V带并行传动设计，主动轮与从动轮均匹配对应槽型的V带轮结构，传动过程中V带与轮槽的楔形接触面可提供充足的摩擦力，避免传动过程中出现打滑丢转的问题，双带并行的设计可分摊单根皮带的负载，提升整套传动结构的承载能力，同时当单根皮带出现意外破损时，另一根皮带可临时维持设备低负载运行，避免突发停机造成的生产损失。设计过程中充分考虑了实际安装与维护的便捷性，大滑轮采用辐条式镂空结构，在保证轮体结构强度满足额定扭矩传递需求的前提下，尽可能降低轮体自身重量，减少转动惯量带来的启动冲击，同时辐条间隙可在运行过程中带动周边空气流动，辅助皮带与轮槽接触面散热，延长皮带的使用寿命；小滑轮采用实心轮毂搭配多槽轮缘的结构，适配高转速端的动平衡要求，避免高速转动时出现轮体抖动的问题。安装尺寸方面，大滑轮直径为600mm，轮缘宽度113mm，适配轴径45mm的输出轴，小滑轮直径为120mm，轮缘宽度102mm，适配轴径50mm的输入轴，整套结构的传动比为5:1，可将输入端的高转速低扭矩转换为输出端的低转速高扭矩，匹配多数通用设备的负载转速需求；安装时需保证两个带轮的轮槽端面处于同一平面，偏差控制在2mm以内，避免皮带出现偏磨问题，同时中心距可根据实际设备布局在合理范围内调整，预留15-25mm的皮带张紧调节余量，保证皮带初始张紧力处于合理区间，既不会因张紧力过大加剧轴承与皮带的磨损，也不会因张紧力不足出现传动打滑。轮体表面做了氧化防锈处理，可适配多粉尘、轻度潮湿的车间作业环境，长期运行不易出现锈蚀卡滞的问题，轮槽加工精度符合通用V带传动的公差要求，与标准V带的贴合度良好，运行过程中皮带不会出现异常窜动，整套结构无需复杂的日常维护，仅需定期检查皮带磨损情况与张紧度即可，大幅降低设备的运维成本。
