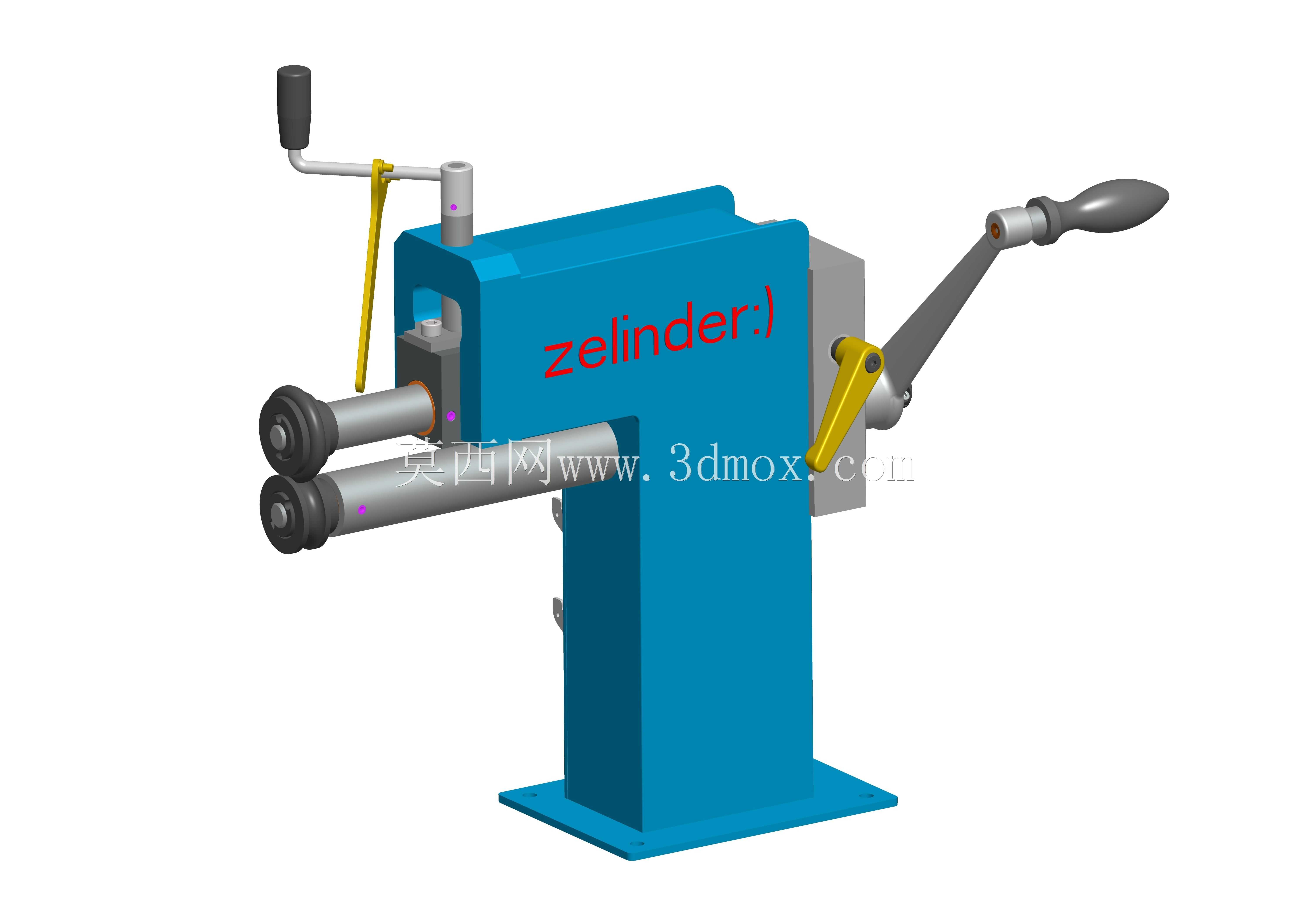

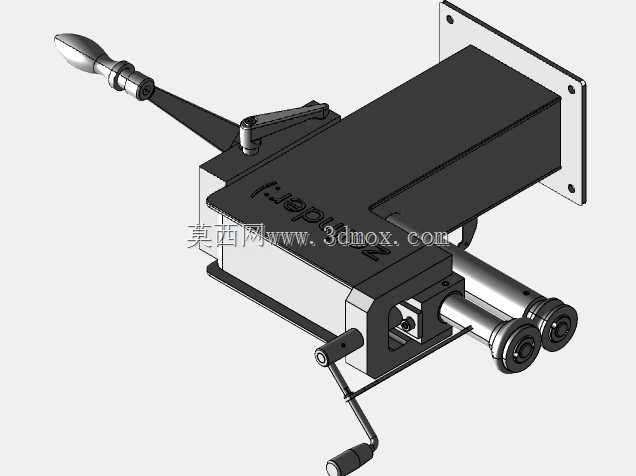

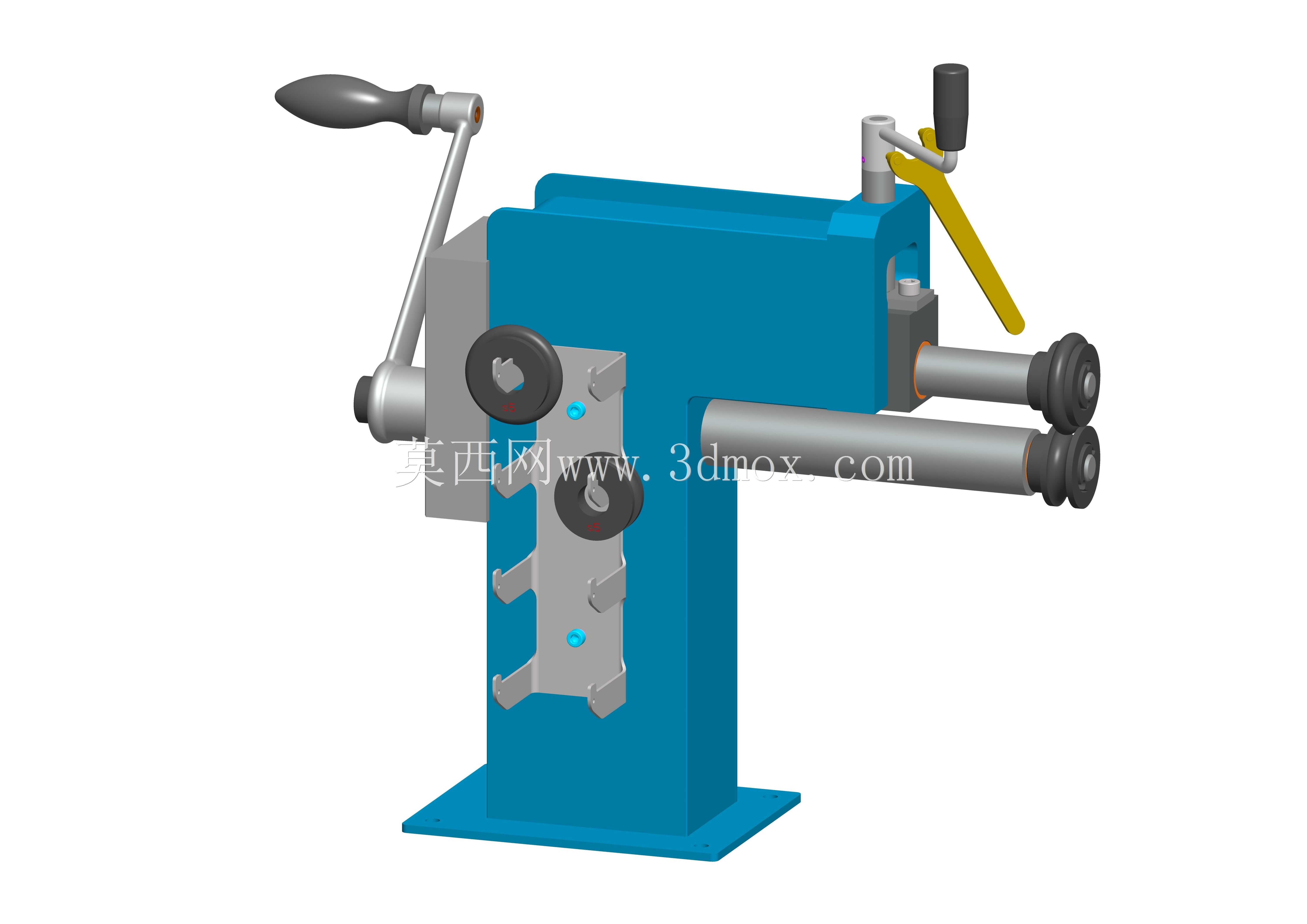

手动钣金翻边加工设备结构设计

这款手动翻边设备主要面向小型钣金加工场景，在通风管道制作、五金薄板成型、小型金属构件加工领域有着广泛的应用，尤其适合小批量定制加工、现场施工作业以及小型维修工坊的日常加工需求，无需外接动力源即可完成薄板的翻边作业，能够有效降低小型加工场景的设备投入成本，同时摆脱供电条件对加工作业的限制。设备的核心用途是对厚度在适用范围内的金属薄板进行直边或圆弧边的翻折成型，通过两组平行辊轮的挤压进给，配合手动操作的进给与压合结构，可在薄板边缘加工出均匀一致的翻边结构，既可以提升薄板构件的边缘结构强度，避免锋利毛边造成的安全隐患，也能为后续的板材拼接、咬口连接提供标准化的连接结构，在白铁加工、通风管制作、小型金属箱体加工场景中，能够替代纯手工敲制的传统翻边方式，大幅提升翻边成型的一致性与加工效率。从功能特性来看，设备采用双操作手柄的结构设计，上方手柄用于调节上辊轮的压合间隙，可根据不同板材的厚度灵活调整压合力度，适配不同加工厚度的板材加工需求；侧方的摇动手柄通过传动结构带动下辊轮转动，实现板材的自动进给，操作人员仅需扶住板材对准辊轮间隙，摇动手柄即可完成连续的翻边作业，操作门槛低，无需复杂的培训即可上手操作。设备的压合部位采用了可调式的定位结构，可根据所需翻边的宽度调整定位挡块的位置，保证整段翻边的宽度均匀一致，避免手工加工出现的宽窄不一、折边歪斜的问题。在设计思路上，这款设备优先考虑手动操作的省力性与结构稳定性，整体采用立式落地结构，厚重的立式底座能够为整机提供足够的配重，避免加工过程中设备出现晃动偏移，无需额外打膨胀螺丝固定即可稳定放置在工作台或地面上，兼顾固定工位使用与临时移动作业的需求。机身主体采用一体式的立式支撑结构，将传动部件与压合辊轮都集成在机身正面，结构紧凑无多余外凸部件，减少设备的占地面积。传动结构采用齿轮啮合的直连传动方式，减少传动过程中的力损耗，让手动摇转操作更加省力，长时间作业也不易产生过度疲劳。辊轮部位采用耐磨金属材质制作，长期挤压摩擦也不易出现磨损变形，保证翻边成型的精度长期稳定。从安装边界与外形尺寸来看，设备整体为立式窄体结构，底座的安装占地面积较小，仅需预留足够的操作空间即可放置使用，机身高度适配成年人站立操作的舒适高度，操作手柄的位置设置在人体手臂自然伸展的操作范围内，操作时无需过度抬臂或弯腰，符合人体工程学的操作设计。设备的进料方向无额外遮挡结构，可适配长度较长的板材连续进料加工，不会因为机身结构限制板材的加工长度，能够满足长直风管、长条形钣金件的连续翻边需求。整体结构没有复杂的电控或气动部件，日常维护仅需定期在传动齿轮与辊轮转轴处加注润滑脂即可，维护成本极低，非常适合小型加工场景的长期使用。
