汽车涡轮增压器压气机叶轮结构设计

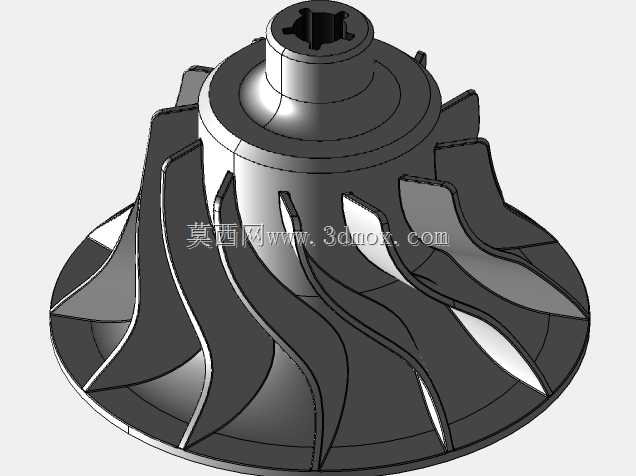

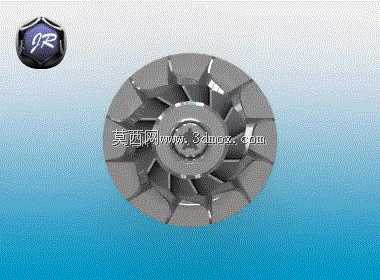

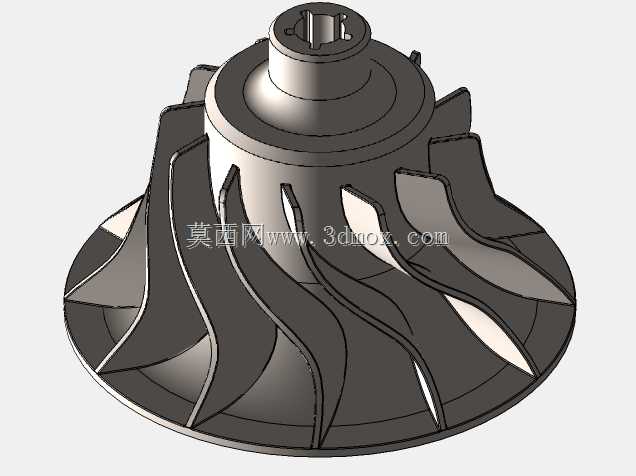

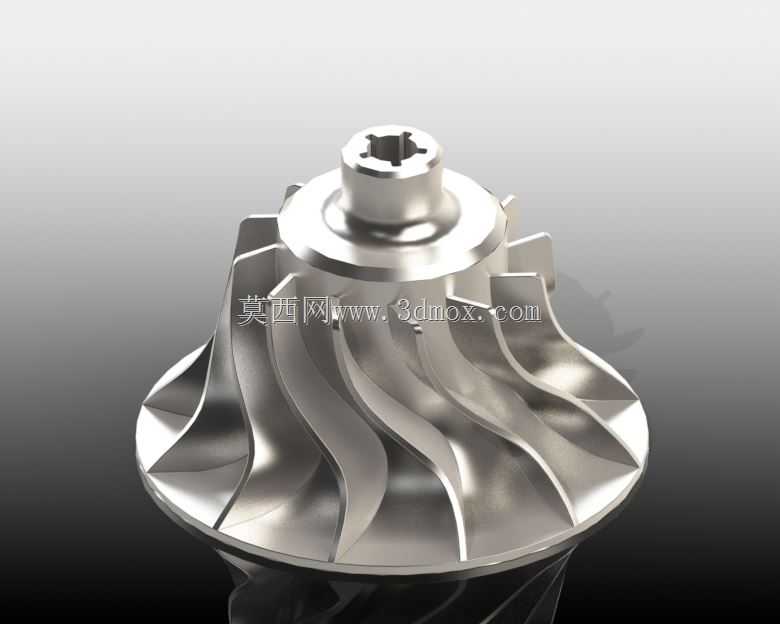

该模型为涡轮增压器的核心压气机叶轮部件，主要应用于车用内燃机的进气增压系统，是小排量汽车动力提升、燃油经济性优化的核心功能零件，同时也可适配固定式小型发电机组、农用机械动力单元的增压模块，覆盖民用乘用车、轻型商用车的动力升级场景，在高原作业车辆的进气补偿系统中也承担关键作用，能够弥补高海拔地区空气稀薄导致的发动机进气不足问题，保障动力输出稳定性。在实际设备运行中，该叶轮安装于涡轮增压器的压气机壳内部，与同轴的涡轮端叶轮同步高速旋转，最高工作转速可达每分钟十几万转，通过叶片的曲面造型对进入压气机壳的新鲜空气进行做功压缩，提升进入发动机气缸的空气密度，让气缸内可以喷入更多燃油实现充分燃烧，在不增加发动机排量的前提下提升动力输出30%以上，同时降低燃油消耗与尾气排放。从产品功能特性来看，该叶轮采用长短叶片间隔排布的结构设计，长叶片负责主要的气流导向与做功，短叶片用于分流叶道内的气流，避免高转速下叶道内部出现气流分离、喘振等问题，拓宽压气机的高效工作区间，适配发动机不同转速、不同负荷下的进气需求；叶片型线采用三元流设计思路，基于气流在叶轮内部的三维流动轨迹优化曲面曲率，减少气流流动过程中的摩擦损失与涡流损失，提升压气机的工作效率，降低增压过程中的能量损耗。在设计过程中，首先需要匹配对应发动机的排量、目标增压压力、最高工作转速等核心参数，计算叶轮的进出口直径、叶片安装角、叶道宽度等基础尺寸，再通过流体仿真软件反复迭代优化叶片曲面，确保全工况范围内气流流动顺畅，同时兼顾结构强度，避免高转速下叶片出现应力集中导致的断裂失效；叶轮顶部与压气机壳之间预留有合理的装配间隙，既避免高速旋转时叶片与壳体发生刮碰，又尽可能减少间隙漏气带来的效率损失，中心的安装孔采用带定位特征的结构设计，能够与增压器转子轴实现精准同轴装配，保障高速旋转时的动平衡精度，降低运行过程中的振动与噪音。
