自行车把立连接杆结构三维设计

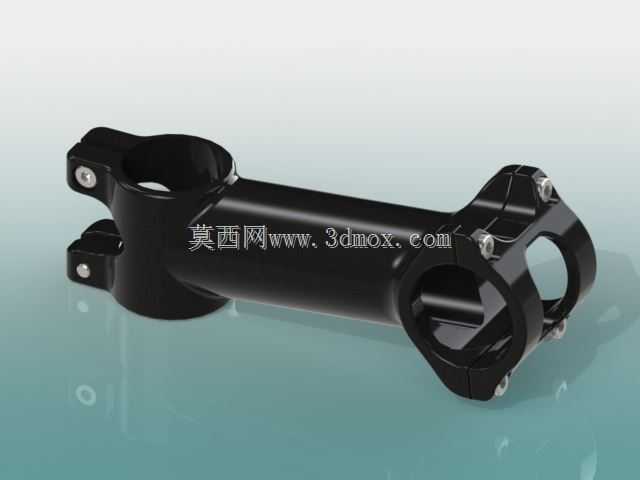

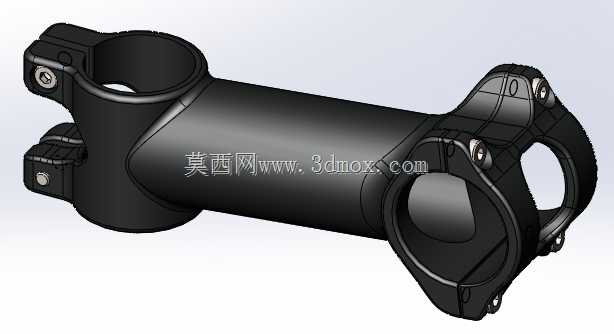

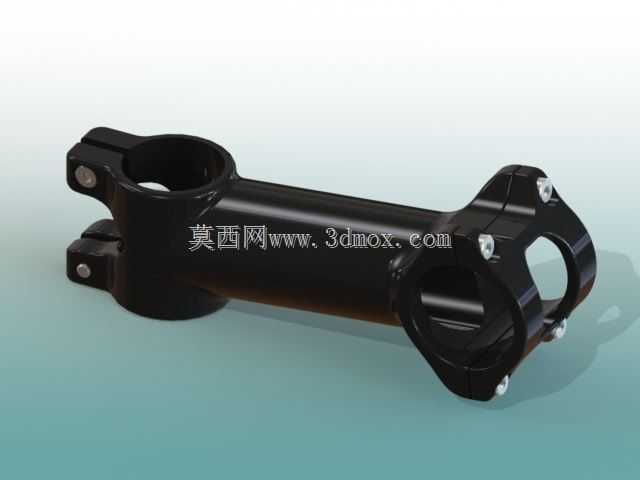

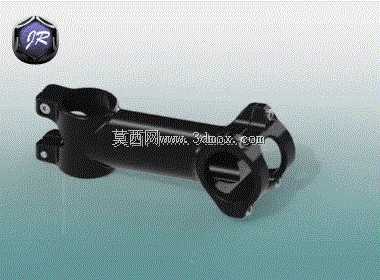

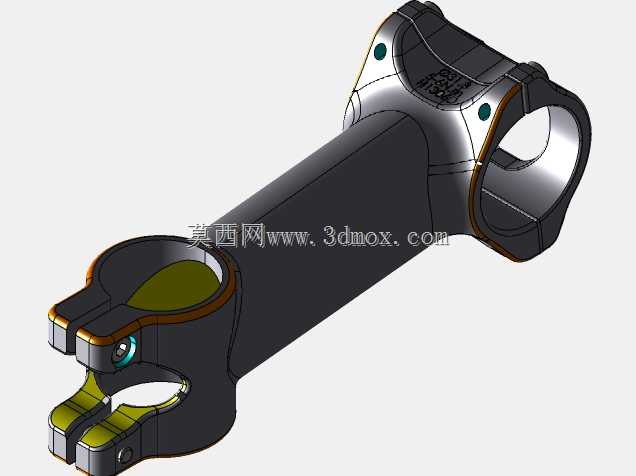

这款自行车车杆也就是日常骑行装备中常说的把立，是连接自行车前叉舵管与车把组件的核心受力部件，在整车操控系统中承担着力矩传导、姿态支撑的关键作用，广泛适配山地车、公路车、城市通勤车等不同品类的自行车装配需求，是骑行配件领域中兼顾结构强度与轻量化需求的典型零部件。从实际使用场景来看，该部件安装在自行车车头位置，一端箍紧前叉的上舵管，另一端夹持车把横管，骑行过程中用户转动车把的操控力矩会通过该部件完整传递到前叉，进而带动前轮完成转向动作，同时骑行过程中路面传递来的颠簸震动、发力摇车时的横向载荷、紧急制动时的纵向冲击力，都会直接作用在该部件上，因此其结构设计直接决定了骑行的操控精度与安全性能。在功能特性设计上，该部件采用两端抱箍式的经典结构，两端的环形夹持位分别预留了对称的锁紧螺栓安装位，通过螺栓的预紧力可以让抱箍产生均匀的形变，既能够保证与管材连接的紧固性，避免骑行过程中出现车把转动偏移、舵管打滑的安全隐患，又能通过合理的壁厚设计控制夹持力的上限，避免锁紧力过大造成碳纤舵管或者铝合金车把的压损断裂。中间的连接主体采用变径的管状结构，在保证整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料厚度，实现部件的轻量化设计，降低车头部分的整体重量，提升骑行时的操控灵活度。从设计思路层面，这款车杆在建模过程中充分考虑了实际安装的边界条件：两端抱箍的内径尺寸严格匹配通用规格的自行车舵管与车把直径，螺栓孔的位置、深度都按照标准紧固件的尺寸进行适配，保证用户在实际装配时可以直接使用通用规格的内六角螺栓完成安装，不需要额外进行打孔、锉修等二次加工；部件整体的长度、抬升角度都经过参数化校准，既可以保证装配后车把的位置符合常规骑行的人机工程学姿态，让用户在骑行时保持自然的手臂伸展角度，降低长时间骑行的上肢疲劳感，也预留了一定的调整空间，方便用户根据自身的骑行习惯、身材比例微调车把的前后位置与角度。外形上采用流畅的过渡曲面，没有尖锐的棱角凸起，既可以避免骑行过程中磕碰造成的意外伤害，也能优化部件的应力分布，让载荷在传递过程中可以顺着曲面均匀分散，避免应力集中造成的部件断裂风险，表面的平整结构也适配后续的阳极氧化、喷塑等表面处理工艺，提升部件的耐腐蚀性能与外观质感。在安装边界的设计考量上，该部件的整体外轮廓尺寸充分兼容常规自行车的头管安装空间，不会和车架头管、碗组盖、刹车线管等周边部件产生装配干涉，抱箍的开口宽度经过反复校核，既保证了足够的锁紧形变空间，又不会因为开口过大造成夹持时的受力不均，所有的棱边位置都做了圆角过渡处理，避免安装时划伤线管或者骑行者的肢体。
