法兰式手动球形阀三维结构设计模型

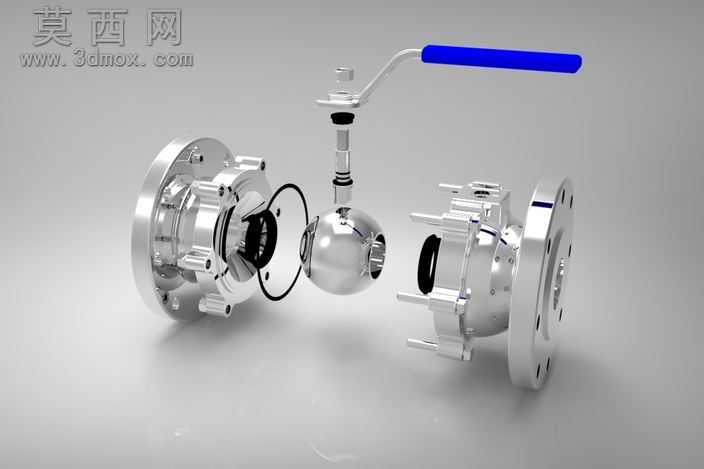

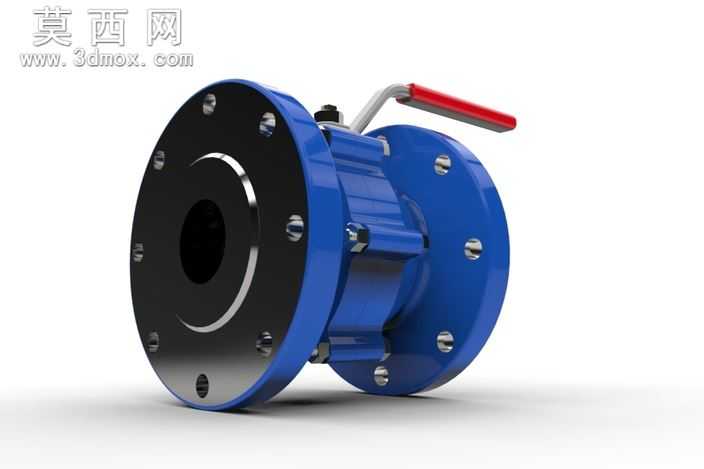

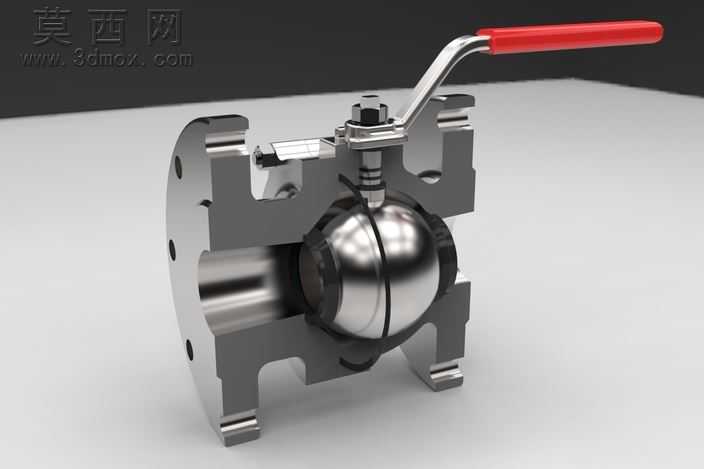

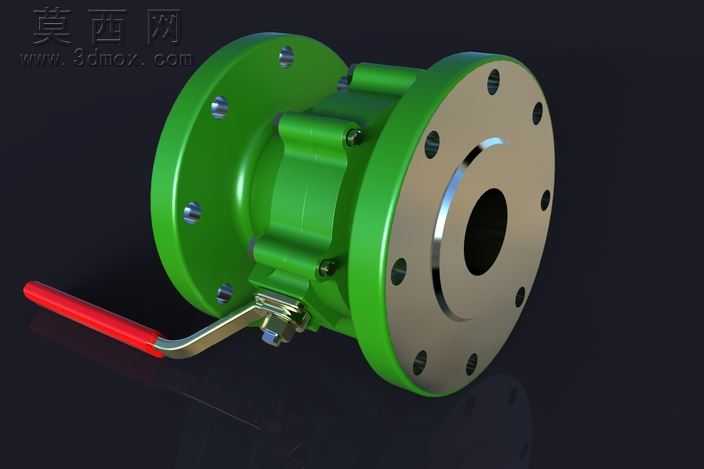

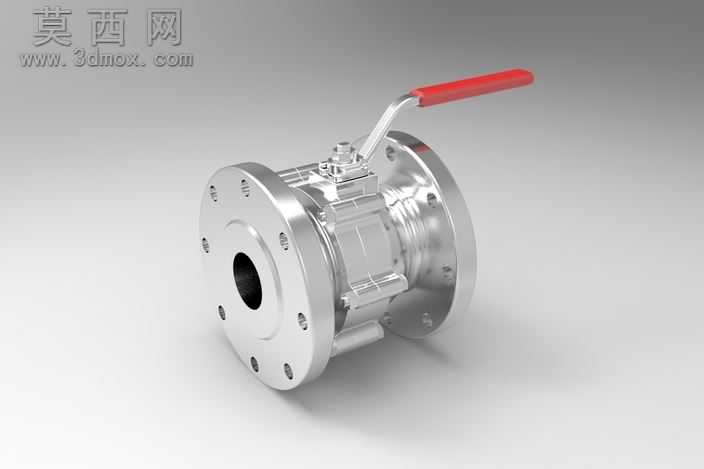

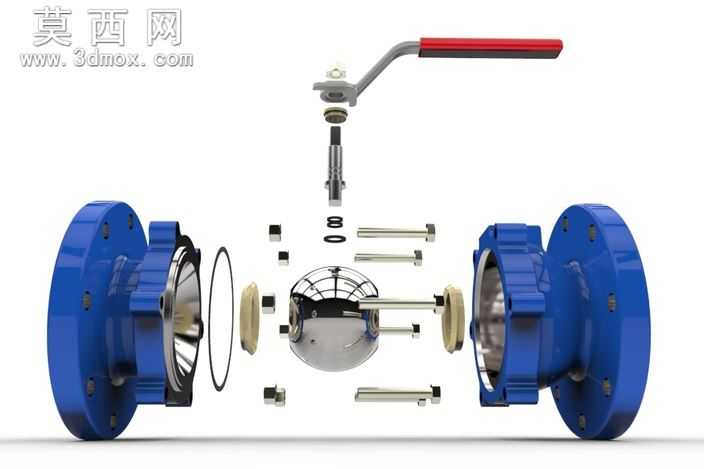

本模型为法兰连接式手动球形阀的完整三维设计成果，建模阶段严格遵循机械设计规范，从核心零部件的参数化草绘开始，依次完成左右法兰阀体、球形阀芯、阀杆、密封组件、操作手柄的独立建模，再按照实际装配约束完成整体装配，过程中对密封槽、法兰螺栓孔、阀杆限位结构等细节做了精准还原，所有特征均保留完整建模历史，方便后续修改调整。参数设计层面，完全匹配通用法兰球阀的工业标准，法兰连接尺寸符合对应压力等级的管道安装规范，阀芯通径、阀杆直径、密封件截面尺寸均经过结构合理性校验，各零部件之间的配合间隙设置符合实际加工装配要求，不存在干涉问题，可直接用于工程参考。渲染材质方面，阀体、阀芯、阀杆等金属部件采用抛光不锈钢材质，还原金属表面的高光反射与金属质感，操作手柄采用蓝色防滑工程塑料材质，密封件采用黑色橡胶材质，不同材质的区分清晰直观，爆炸视图的呈现方式可以清晰展示每个零部件的装配位置与装配关系，方便理解产品结构。结构原理上，该球阀通过旋转带蓝色手柄的阀杆带动球形阀芯转动，当阀芯通孔与管道通路对齐时阀门全开，转动90度后阀芯球面阻断通路实现阀门关闭，法兰式连接结构可通过螺栓与两端管道牢固连接，内置的橡胶密封圈可实现阀芯与阀体、阀杆与阀体之间的可靠密封，有效防止介质泄漏，手动操作结构简单可靠，启闭迅速，流阻小，适用于多种介质的管路通断控制。软件兼容方面，模型提供SolidWorks2008、SolidWorks2011原生格式，同时附带通用STEP/IGES中间格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，不同版本、不同软件的用户都可以直接打开编辑，不存在版本不兼容无法打开的问题。研发教学应用层面，该模型可作为阀门设计研发人员的结构参考，用于同类型球阀的改型设计、性能仿真分析的基础模型，也可作为机械制图、机械设计、三维建模课程的教学案例，帮助学习者理解球阀的工作原理、装配关系、典型阀门结构的设计要点，也可用于企业产品展示、方案汇报的可视化素材。
