1.5英寸三通手柄球阀三维设计模型

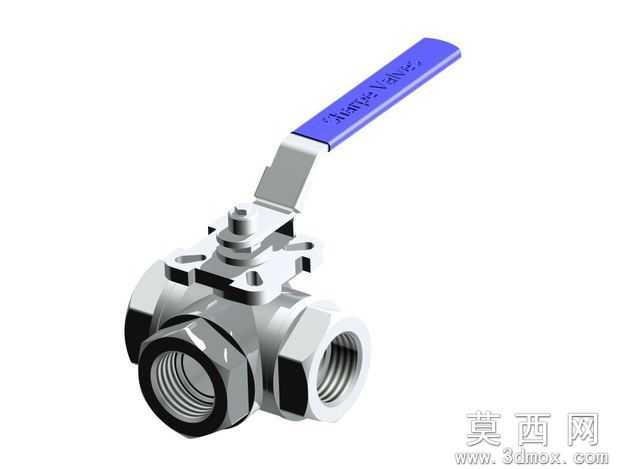

本模型为1.5英寸规格三通手柄球阀的三维数字化设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，同时输出STL、AutoCAD等多格式文件，适配不同工程场景的使用需求。建模过程严格遵循手动三通球阀的工业设计规范，首先完成核心球体密封结构的参数化绘制，精准还原球体通孔与三个阀体接口的同轴度公差要求，确保虚拟装配状态下阀芯转动时的通断逻辑与实物完全一致；阀体部分采用内螺纹连接结构建模，完整复刻螺纹牙型、阀体加强筋、安装定位面的细节特征，还原铸造阀体的结构形态。手柄组件建模时，区分金属连接柄与塑料操作握把的不同材质属性，金属部分赋予哑光不锈钢材质，还原锻压金属的细腻磨砂质感，握把部分赋予蓝色工程塑料材质，表面压印的品牌标识做凹凸贴图处理，还原注塑件的表面细节。模型完成全零件虚拟装配后添加干涉检查，验证手柄90度转动行程内，阀芯与阀体密封面、手柄与阀体限位结构无运动干涉，各连接部位的配合公差符合管路阀门的装配要求。渲染阶段采用工作室光照环境，通过多光源布光突出金属阀体的反光质感与塑料手柄的色彩对比，清晰呈现三通球阀的三个接口方位、手柄操作位置与整体结构比例。设计过程中优先考虑模型的工程实用性，所有结构尺寸均参照英制管路阀门的通用标准设定，既可以作为管路系统设计的配套元件调用，也可作为阀门结构教学的演示模型，帮助学习者直观理解三通球阀的工作原理与内部构造，多格式的文件输出也能满足不同三维软件的导入使用需求，无需二次转换即可直接用于装配验证、工程出图或3D打印样件制作。
