小型桌面数控铣刻加工设备结构展示

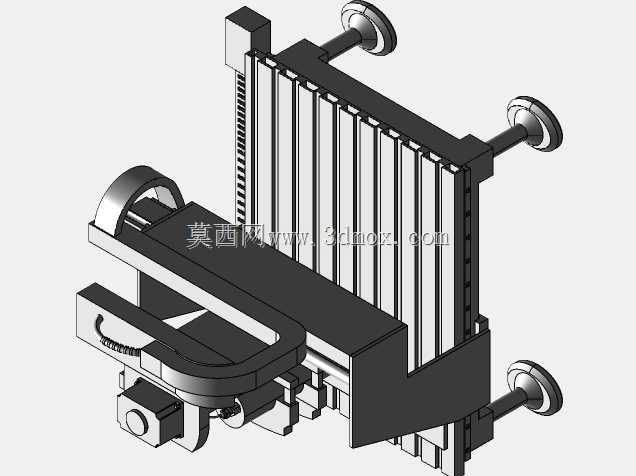

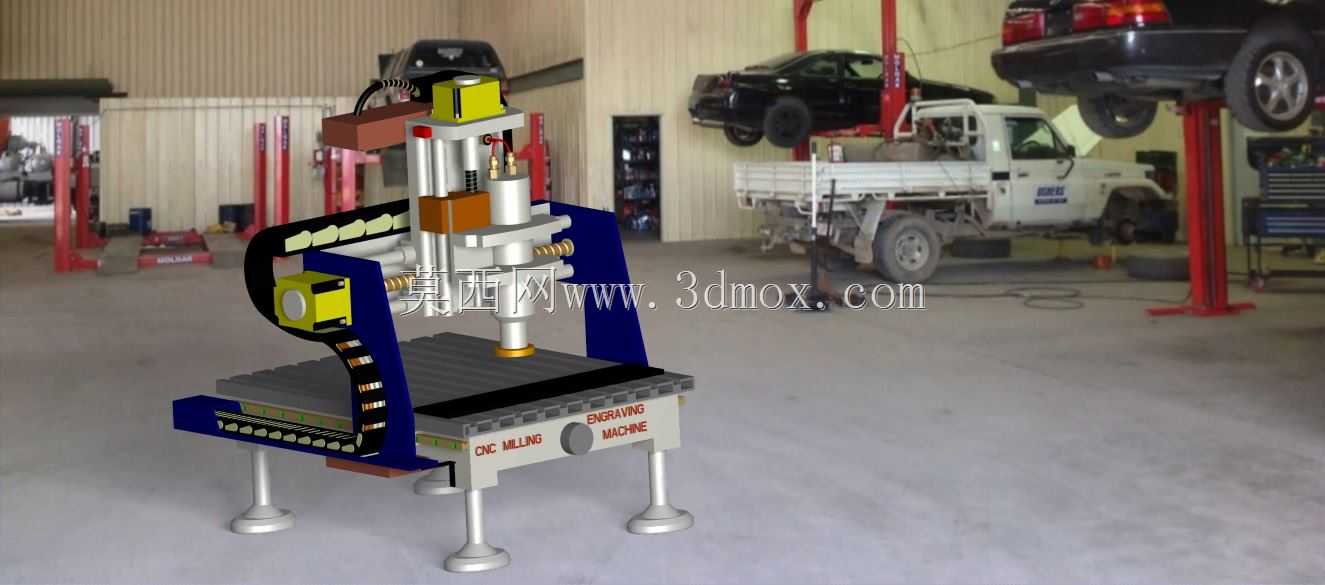

这款小型数控加工设备主要面向小型加工场景，可安置在常规工作台面完成小尺寸工件的精密加工，常见于五金小件加工、工艺礼品刻制、小型模具粗加工、教学实训演示等场景，能够替代人工完成重复性的铣削、刻线、平面开槽等工序，降低小批量加工的人工操作强度。从结构设计来看，设备采用龙门式移动架构，Z轴主轴单元搭载在可沿X向移动的横梁滑座上，工作台沿Y向完成进给，整体运动副采用线性导轨搭配滚珠丝杠的传动组合，能保证进给过程的运动精度，避免爬行问题影响加工表面质量。主轴单元采用高速电主轴配置，可适配不同直径的铣刀、刻刀，满足不同材质加工的转速需求，设备侧面布置的拖链用于规整排布主轴电机、限位开关的线缆，避免运动过程中线缆出现拉扯、磨损问题，提升设备长期运行的可靠性。设备底座采用铸铁材质搭配可调支撑脚，可根据安装地面的平整度调整支撑高度，保证工作台面处于水平状态，减少加工过程中的振动传导，避免振纹影响工件加工精度。从安装边界来看，设备整体占地尺寸较小，无需专门的设备基础，普通承重满足要求的工作台即可完成安装，外接气源与电源即可投入使用，对安装场地的配套要求较低。设计过程中充分考虑了小型加工场景的操作便利性，操作面板布置在设备前部侧方，操作人员站在设备正前方即可完成参数调整、工件装夹、对刀等全部操作，无需频繁移动位置。设备的防护结构采用半开放设计，既可以观察加工过程中的刀具状态，也能阻挡加工过程中产生的切屑飞溅，同时方便加工完成后的切屑清理工作。Z轴行程可覆盖常规小型工件的加工深度需求，X、Y向行程可满足大部分小尺寸板材、块料的加工范围，针对亚克力、铝合金、铜件、硬质塑料等常见加工材质，都能匹配对应的加工参数完成稳定加工。设备的润滑点位采用集中布置设计，日常维护时可快速完成各运动副的润滑保养，无需拆解外罩即可触及全部保养点位，降低日常维护的操作难度。
